Nhóm động trong Checkbot

Checkbot được tối ưu hóa để xử lý các mô hình với hàng trăm liên kết, cung cấp các công cụ cho các thao tác hàng loạt. Các công cụ nhóm cho phép quản lý hiệu quả các liên kết bằng cách phân loại chúng dựa trên kiểu hình học và bố trí tiết diện. Chức năng này đơn giản hóa việc điều hướng, lựa chọn và cho phép thực hiện thiết kế hàng loạt nhiều liên kết.

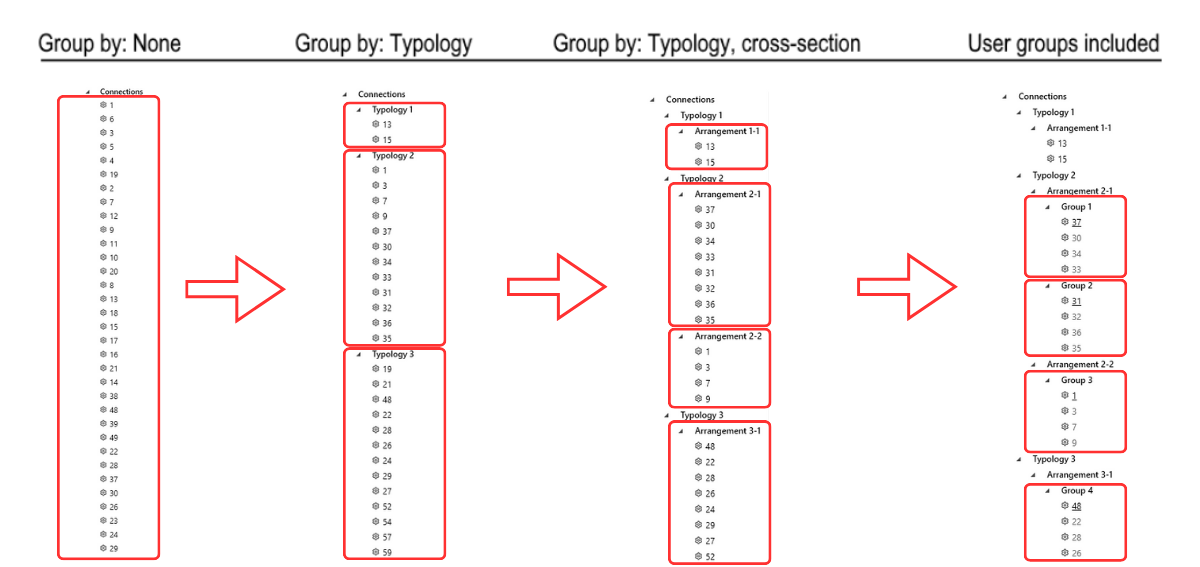

Nhóm động tự động tổ chức các liên kết trong cây dự án thành hai cấp dựa trên kiểu hình học và tiết diện:

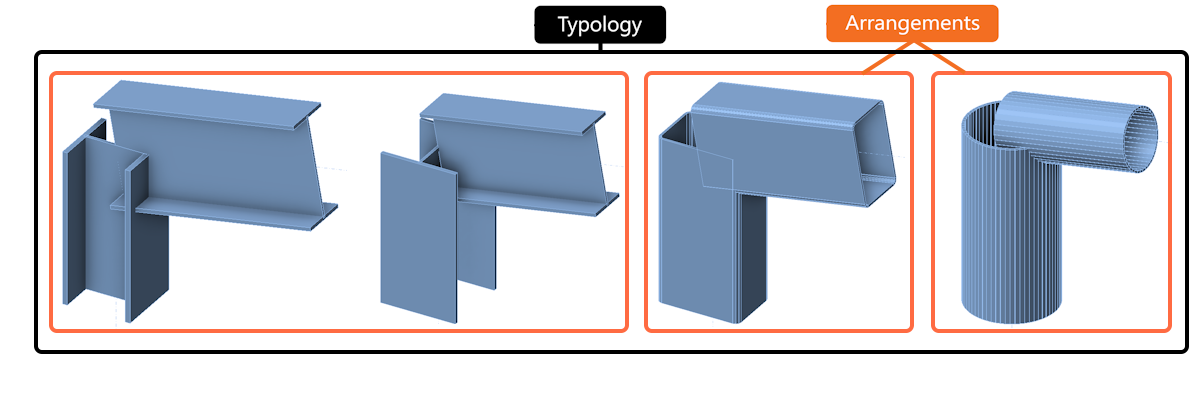

• Kiểu hình học – xem xét số lượng cấu kiện và vị trí tương đối của chúng (ví dụ: dầm-dầm, dầm-cột).
• Kiểu hình học, tiết diện (Bố trí) – trong cùng một kiểu hình học, các liên kết được nhóm thêm theo loại tiết diện. Đây là mức độ tương đồng tối thiểu cần thiết để cho phép tìm kiếm các thiết kế tương tự trong Thư viện liên kết.

Người dùng có thể thêm cấp nhóm thứ ba, được định nghĩa là nhóm thiết kế. Các nhóm này cho phép tùy chỉnh thêm, giúp người dùng tổ chức các tập hợp liên kết cụ thể dựa trên nhu cầu dự án của họ. Điều kiện duy nhất là các liên kết trong cùng một nhóm thiết kế phải có cùng kiểu hình học và tiết diện. Cây liên kết có thể có bốn tùy chọn sắp xếp khác nhau dựa trên cấp độ nhóm.

Việc tạo tất cả các cấp nhóm, bao gồm nhóm động và nhóm thiết kế, được xử lý bởi cây dự án.

Cây liên kết rõ ràng

Cây và lưới thuộc tính cung cấp cho người dùng cái nhìn tổng quan về dự án rõ ràng hơn và quản lý thiết kế nhanh hơn. Những cải tiến này cho phép điều hướng nhanh hơn và kiểm soát hiệu quả hơn các thuộc tính thiết kế, đơn giản hóa quy trình và đảm bảo các chi tiết quan trọng dễ dàng truy cập.

Sắp xếp các liên kết trong cây dựa trên các tiêu chí sau:

• Nút  - ví dụ: 12
• Tên - ví dụ: A-1
• Trạng thái  - Cần thiết kế, Cần kiểm tra, Kiểm tra tiêu chuẩn đạt, Kiểm tra tiêu chuẩn không đạt

Thông tin tổng quan về nhóm liên kết:

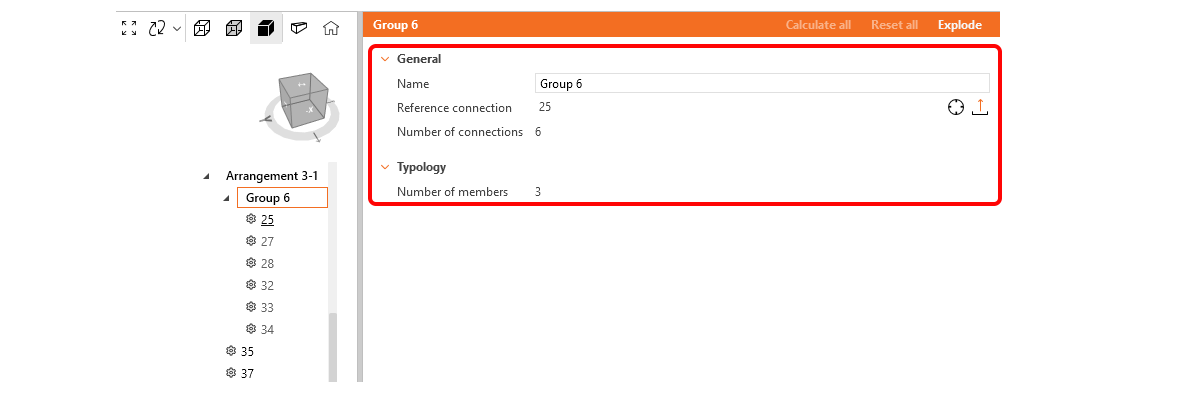

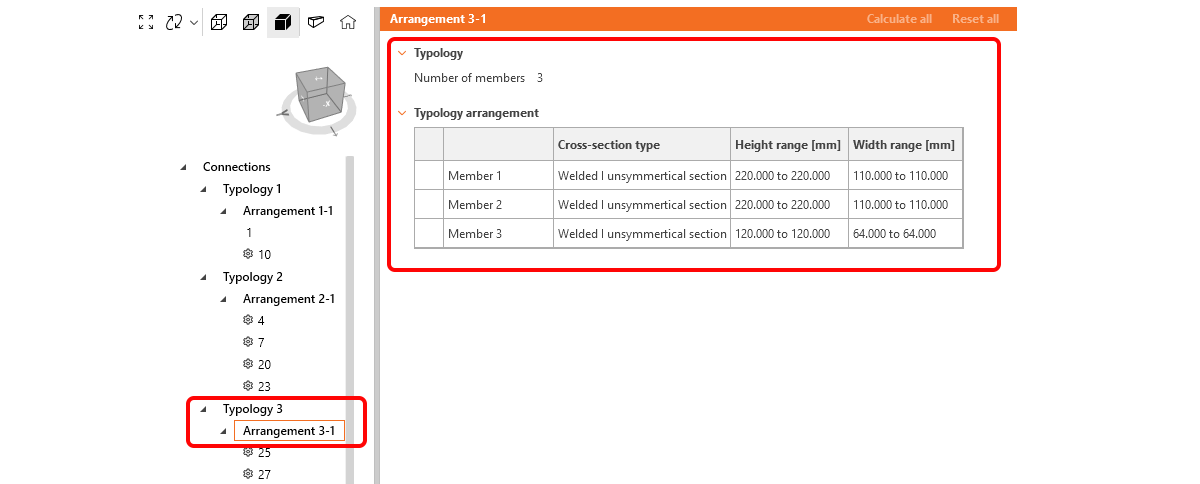

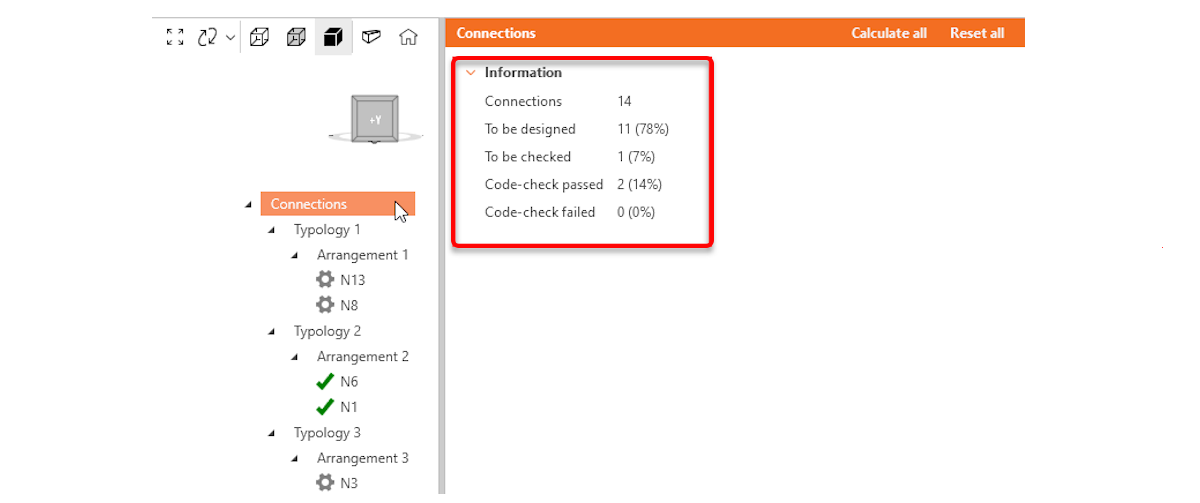

Người dùng có thể nhấp vào nhóm gốc trong cây để truy cập ngay tổng quan thông tin liên quan đến nhóm được chọn (Liên kết, Kiểu hình học, Bố trí, Nhóm thiết kế). Tính năng này cung cấp một cách tập trung để xem các chi tiết dự án quan trọng:

Liên kết

• Tổng số liên kết
• Cần thiết kế
• Cần kiểm tra (đã thiết kế)
• Kiểm tra tiêu chuẩn đạt
• Kiểm tra tiêu chuẩn không đạt

 Kiểu hình học và Bố trí

• Số lượng cấu kiện
• Loại tiết diện của các cấu kiện

Nhóm thiết kế

• Tên
• Liên kết tham chiếu
• Số lượng liên kết trong nhóm
• Số lượng cấu kiện trong kiểu hình học

Thiết kế liên kết với nhóm thiết kế

Một nhóm thiết kế cho phép danh sách các liên kết được điều khiển từ một thiết kế tham chiếu, nghĩa là việc truyền (hoặc tạo mẫu) từ một liên kết tham chiếu đến tất cả các liên kết khác trong nhóm một cách tự động. Các nhóm được coi là các đối tượng cụ thể với các thuộc tính, và người dùng có thể gán tên tùy chỉnh cho chúng. Điều này giúp người dùng tiết kiệm đáng kể thời gian khi xử lý các tập hợp liên kết lớn bằng cách tự động truyền các thay đổi thiết kế và thao tác đến tất cả các liên kết con trong nhóm.

Quy trình làm việc của người dùng

Quy trình tạo nhóm tiêu chuẩn được mô tả như sau:

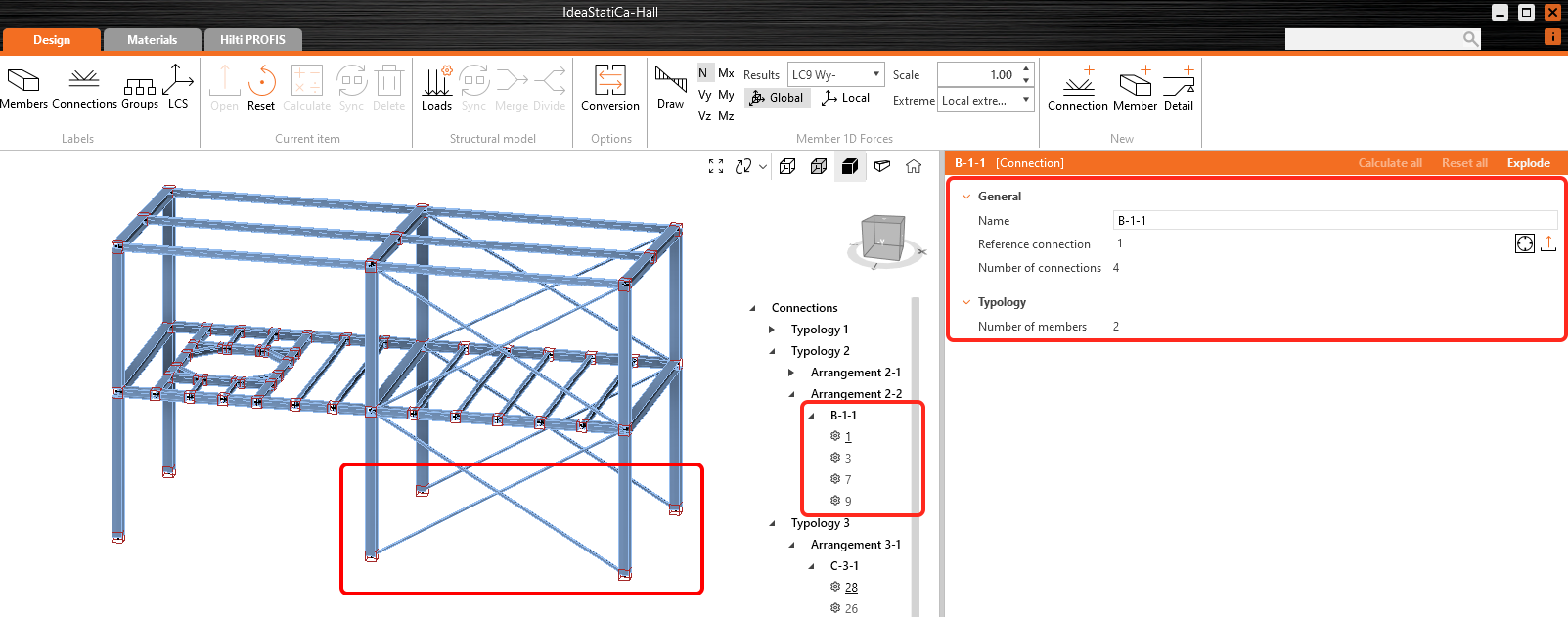

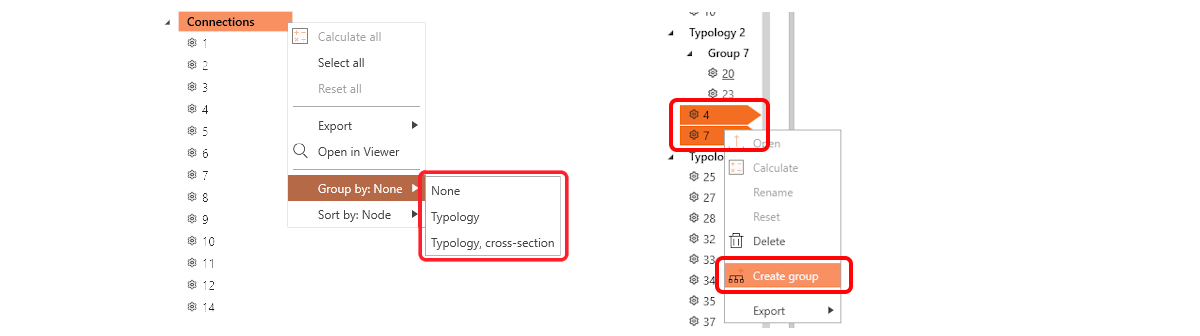

1. Tạo nhóm

• Người dùng chọn một hoặc nhiều liên kết để tạo nhóm. Các liên kết phải đáp ứng quy tắc tương đồng tối thiểu: cùng kiểu hình học và tiết diện.
• Liên kết được chọn đầu tiên tự động trở thành liên kết tham chiếu (liên kết tham chiếu được gạch chân trong cây), điều khiển thiết kế cho nhóm. Tất cả các liên kết khác được coi là liên kết con.
• Tên nhóm thiết kế có thể được định nghĩa theo ý muốn.

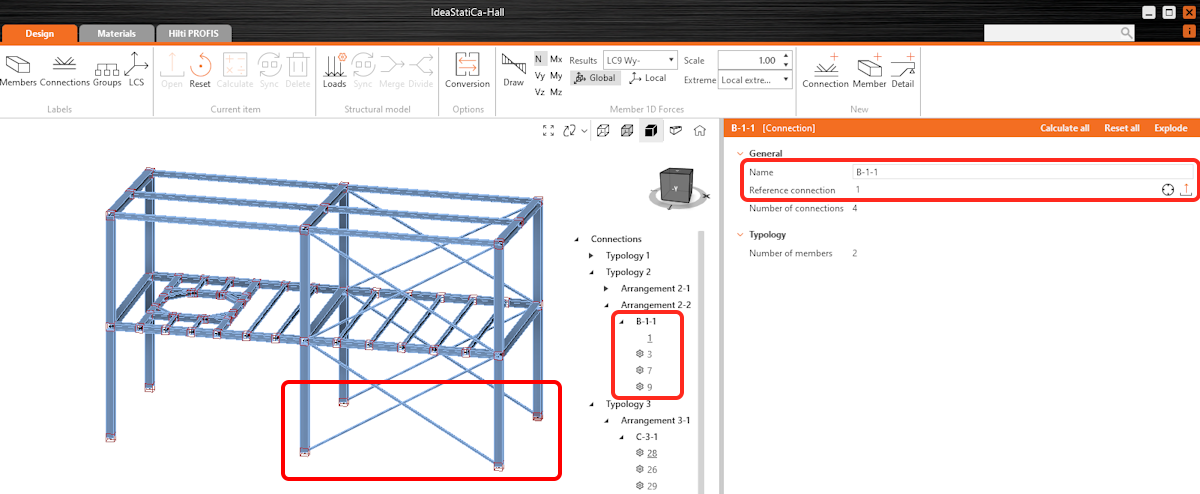

2. Thiết kế liên kết tham chiếu

• Liên kết tham chiếu có thể được thiết kế thủ công hoặc bằng cách áp dụng một mẫu được định nghĩa trước trong ứng dụng Connection. Để xác định liên kết tham chiếu, hãy sử dụng biểu tượng "sniper".
• Tất cả các thao tác thiết kế và tham số từ liên kết tham chiếu, bao gồm cả các mặt cắt, được tự động truyền đến các liên kết con.

3. Tự động truyền đến các liên kết con

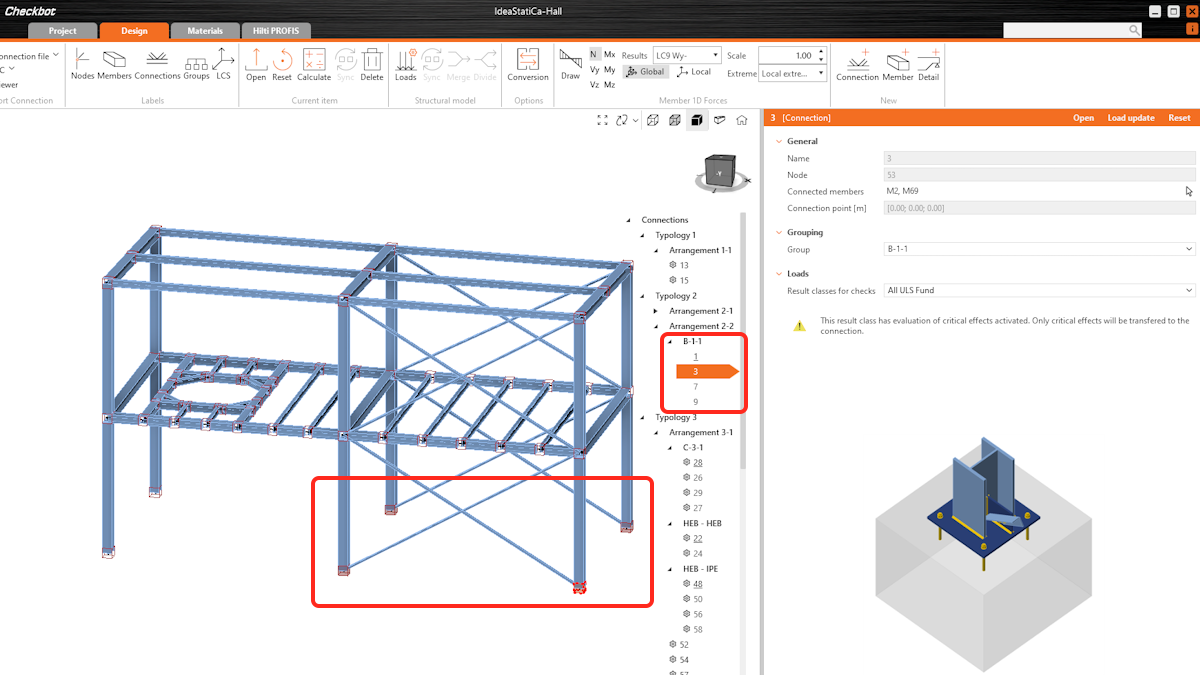

• Bất kỳ thay đổi nào được thực hiện đối với liên kết tham chiếu sẽ tự động được áp dụng cho tất cả các liên kết con trong nhóm thiết kế, đảm bảo tính đồng nhất.

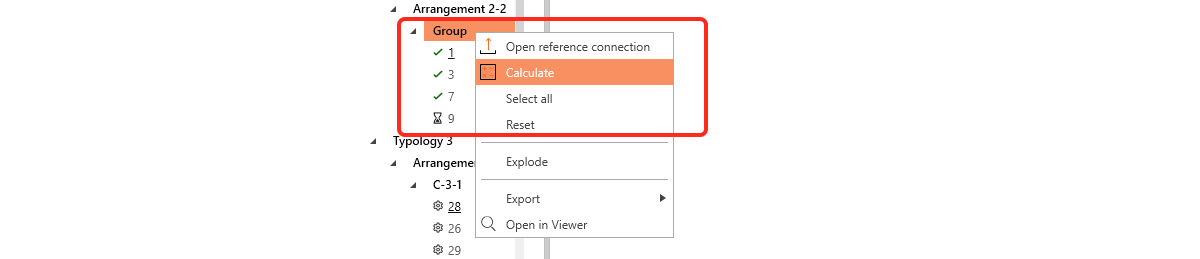

4. Tính toán nhóm

• Các liên kết trong nhóm thiết kế được tính toán tập thể.

Đồng bộ hóa và xác nhận

• Khi đồng bộ hóa hoặc cập nhật mô hình kết cấu, tất cả các liên kết con được xác nhận so với liên kết tham chiếu.
• Nếu bất kỳ liên kết con nào không còn đáp ứng các tham số của liên kết tham chiếu, nó sẽ được đánh dấu là không hợp lệ trong nhóm.

Quản lý nhóm thiết kế

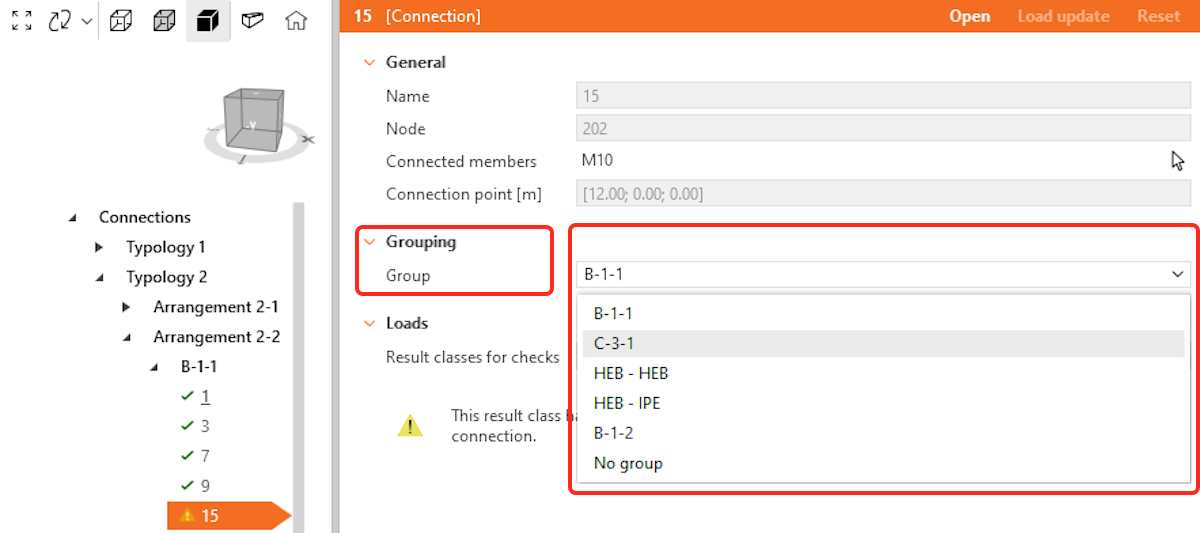

• Người dùng có thể thêm, xóa hoặc di chuyển các liên kết con giữa các nhóm thiết kế miễn là các liên kết vẫn đáp ứng các quy tắc xác nhận của nhóm (cùng kiểu hình học và tiết diện).
• Một nhóm có thể được giải thể.
• Liên kết con có thể được xóa khỏi nhóm mà không cần giải thể nhóm.
• Các liên kết con không hợp lệ có thể được xóa hoặc sửa chữa, và các nhóm có thể được cấu hình lại khi cần thiết.
• Liên kết tham chiếu không thể di chuyển giữa các nhóm, cách duy nhất để xóa hoặc thay đổi liên kết tham chiếu là giải thể nhóm và tạo lại. Khi một liên kết được đánh dấu là tham chiếu, nó không thể bị xóa khỏi mô hình kết cấu.

Chú giải các biểu tượng trong cây liên kết

Các hạn chế đã biết

• Loại mô hình của các cấu kiện trong liên kết tham chiếu không được truyền đến các liên kết con.
• Vị trí lực của các cấu kiện trong liên kết tham chiếu không được truyền đến các liên kết con.

Phát hành trong phiên bản 24.1
