Az LCS (lokális koordináta-rendszer) és a kapcsolódó elemek, például lemezek, csavarok vagy terhelések közötti összefüggés kulcsfontosságú; a szerkezeti elem helyzetének tulajdonságait módosítva befolyásolja azok helyzetét.

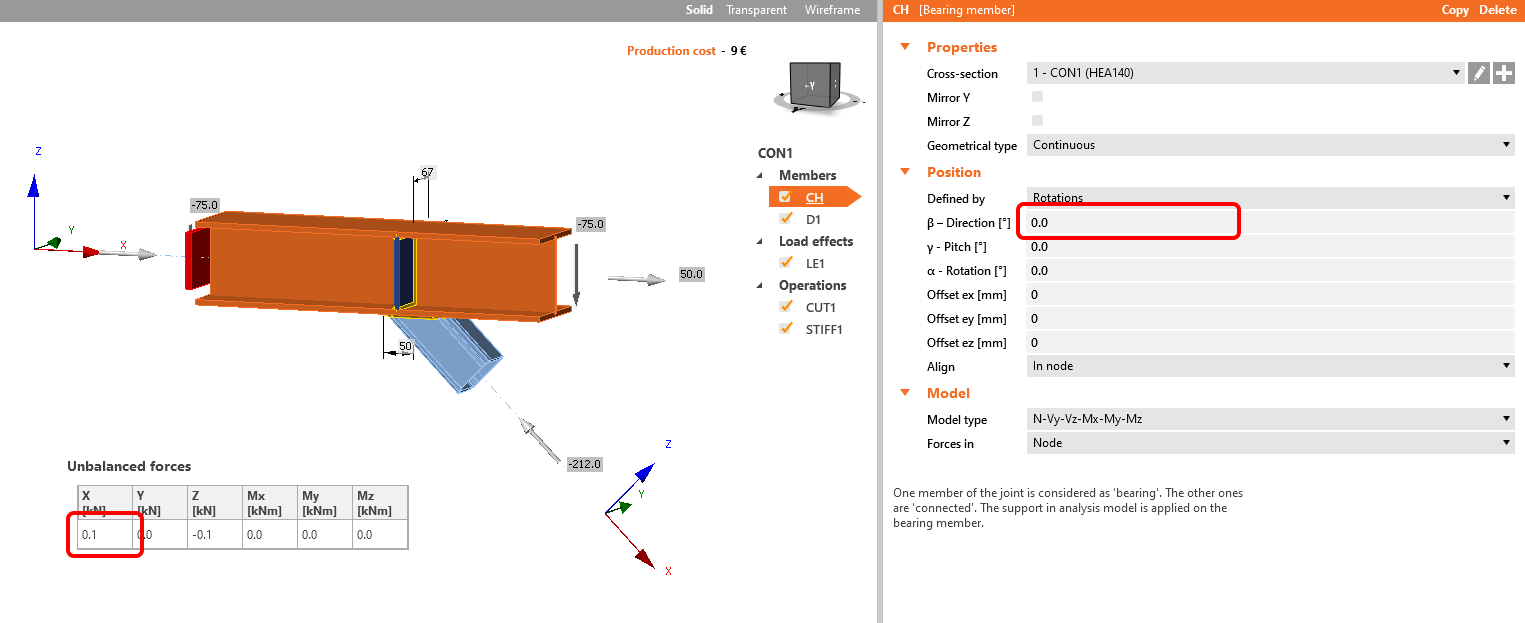

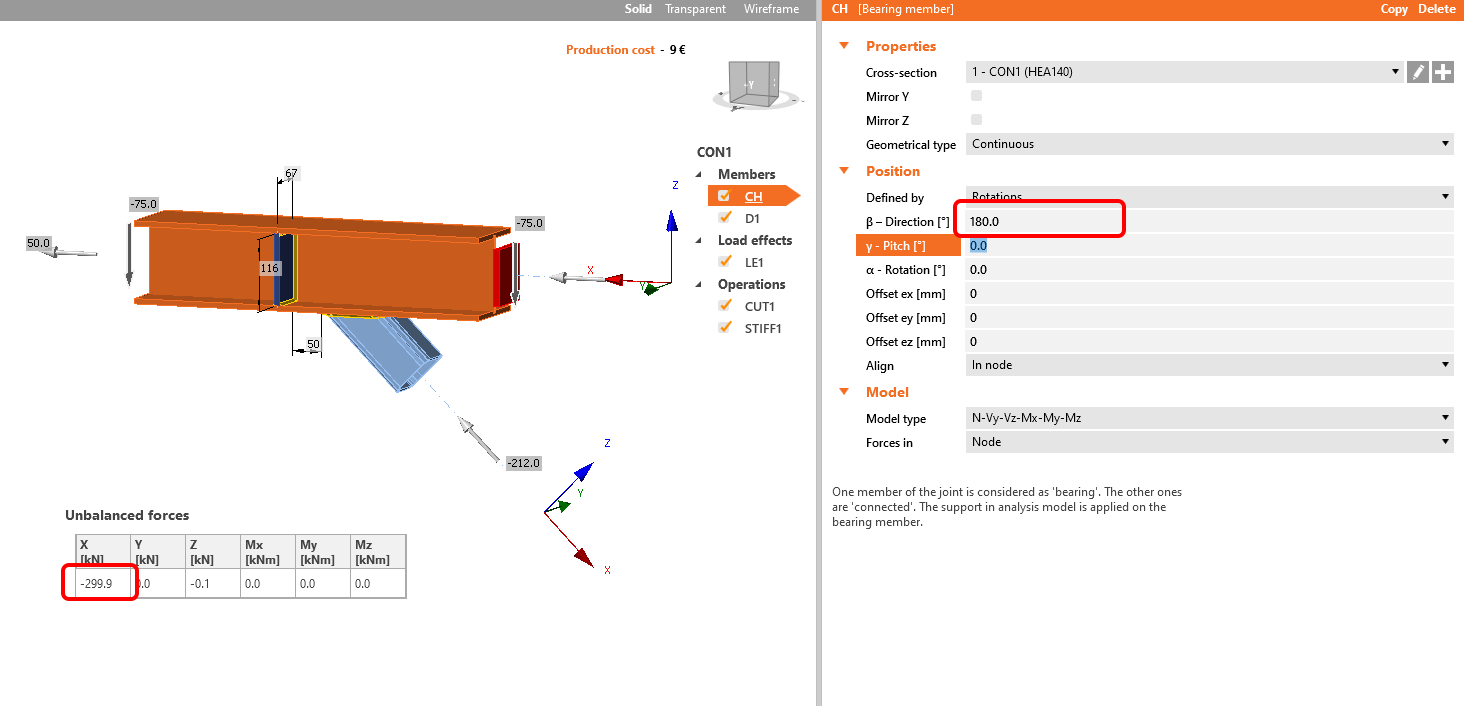

A következő példában a szerkezeti elem béta irányának elforgatása megváltoztatja az LCS irányát, és jelentős különbségeket okoz a csomópontban. Nézze meg a merevítő helyzetét, és ellenőrizze az egyensúlyhiányi erőket is.

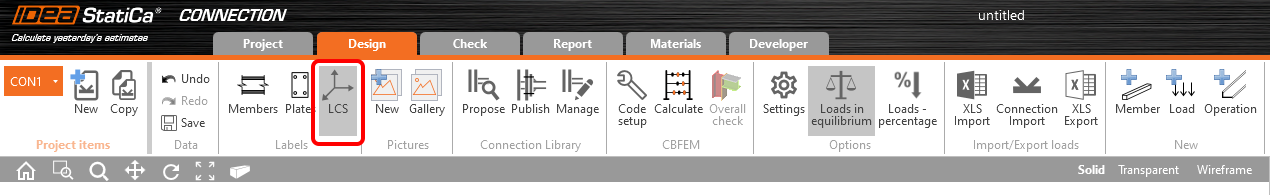

Az LCS irányának láthatósága a felső szalagon állítható be.
Tekintse meg a következő webinárt, ahol mindkét gerenda lokális koordináta-rendszerének (LCS) egyeztetése segít a csomópont megtervezésében.
