Az IDEA StatiCa Connection automatikusan meghatározza a héjelemekkel modellezett szerkezeti elem csonkok hosszát. De hogyan kerül meghatározásra a szerkezeti elem hossza? Módosítható-e a hossz?

Az IDEA StatiCa Connection szerkezeti elemei merev kapcsolatokkal vannak terhelve a végükön, és a feszültségeknek a rövid szerkezeti elem hosszak mentén kell kialakulniuk ahhoz, hogy a kapcsolatokban pontos eredmények születhessenek.

A héjelemekkel modellezett szerkezeti elem csonkok az utolsó gyártási művelet mögött egy olyan hosszal vannak meghosszabbítva, amely a Kódbeállítások és a keresztmetszeti méretek beállításaitól függ.

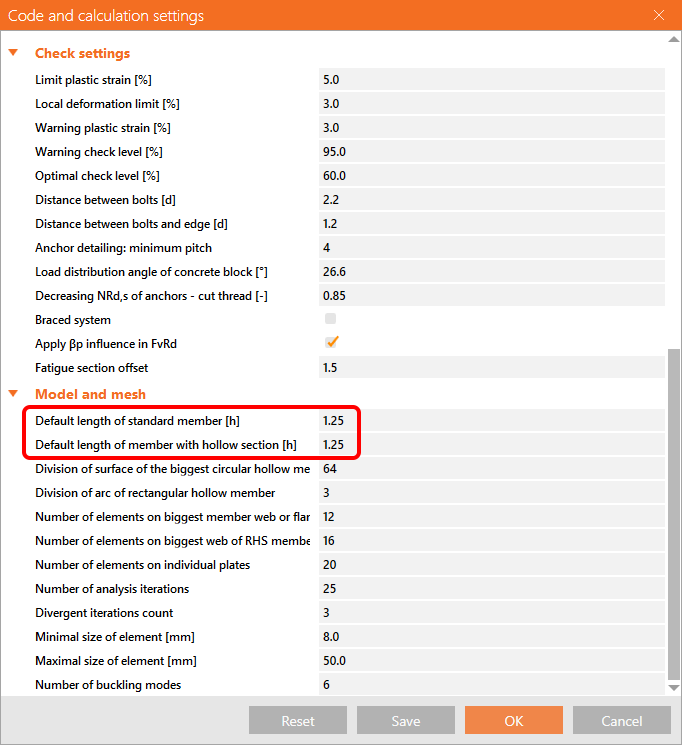

A Kódbeállítások Modell és háló szakaszában a „Szabványos szerkezeti elem alapértelmezett hossza" és a „Üreges keresztmetszetű szerkezeti elem alapértelmezett hossza" bejegyzések a keresztmetszet külső méretének nagyobbikára vonatkozó szorzót állítják be. Az alapértelmezett szorzó meglehetősen rövid, 1,25, mivel ezek mögött a szerkezeti elem csonkok mögött kondenzált elemek kerülnek alkalmazásra.

Szabványos kapcsolatok

Az alábbi ábrán látható keresztmetszet példájában az automatikus hossz alapértelmezés szerint AL = 1,25 × b = 1,25 × 200 = 250 mm. A szoftver automatikusan felismeri a keresztmetszet nagyobb méretét, és azt használja a hossz meghatározásához.

A példában szereplőhöz hasonló kapcsolat esetén a hossz az alkalmazott műveletektől függ. Az utolsó gyártási művelet a szerkezeti elemhez csatlakozó nyílás, csavar, hegesztés vagy érintkezési kapcsolat. Megjegyzendő, hogy a folytonos szerkezeti elem mindkét oldalon szimmetrikusan van meghosszabbítva. Az automatikus hossz AL-ként van jelölve.

Vállakkal rendelkező kapcsolatok

Az egyetlen kivétel a bővítőkkel rendelkező kapcsolat. Mivel a bővítőkkel modellezett vállak nagyon hosszúak lehetnek, ebben az esetben a szoftver nem hosszabbítja meg automatikusan a szerkezeti elemet a bővítőkkel. Miért van ez? És mi a különbség a rövid és a hosszú bővítők között?

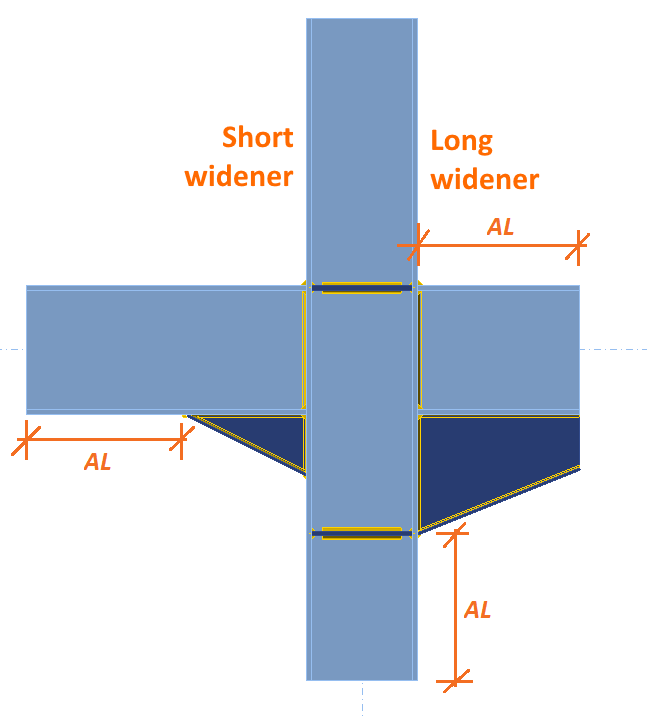

  • Rövid bővítő: A bővítő a látható csonk rész vége előtt ér véget (a szerkezeti elemnél lévő utolsó gyártási művelet plusz az automatikus hossz)
  • Hosszú bővítő: A bővítő a látható csonk rész vége mögött ér véget (a szerkezeti elemnél lévő utolsó gyártási művelet plusz az automatikus hossz)

Ha a szoftver a hosszú bővítő mögött fejezi be a szerkezeti elemet, a pontatlan eredmények kockázata jelentősen megnő. A Connection alkalmazás a szerkezetek részleteire összpontosít. Javasoljuk az IDEA StatiCa Member alkalmazás használatát a szerkezeti elem egészének tervezéséhez és szabványellenőrzéséhez.
