A kapcsolatban a nyíróerő pozíciójának beállítására szolgáló lehetőség implementálásra került a gördülékenyebb modellezés érdekében. Ráadásul azonnal láthatja az egységnyi nyíróerőből eredő hajlítónyomaték-diagramot is!
Nézzük meg a funkciókat egyenként.
Nyíróerő pozíciója a szerkezeti elem felületénél
Sok esetben a nyíróerő pozícióját a szerkezeti elem felületénél feltételezik. Ezzel a helyzettel találkozhat például szögvas, rövid homloklemez, rugalmas alátámasztás stb. tervezésekor. Kidolgoztunk egy módszert a nyíróerő pozíciójának bevitelére, hogy hatékonyabbá válhasson, és megszabaduljon a fárasztó, ismétlődő munkától.

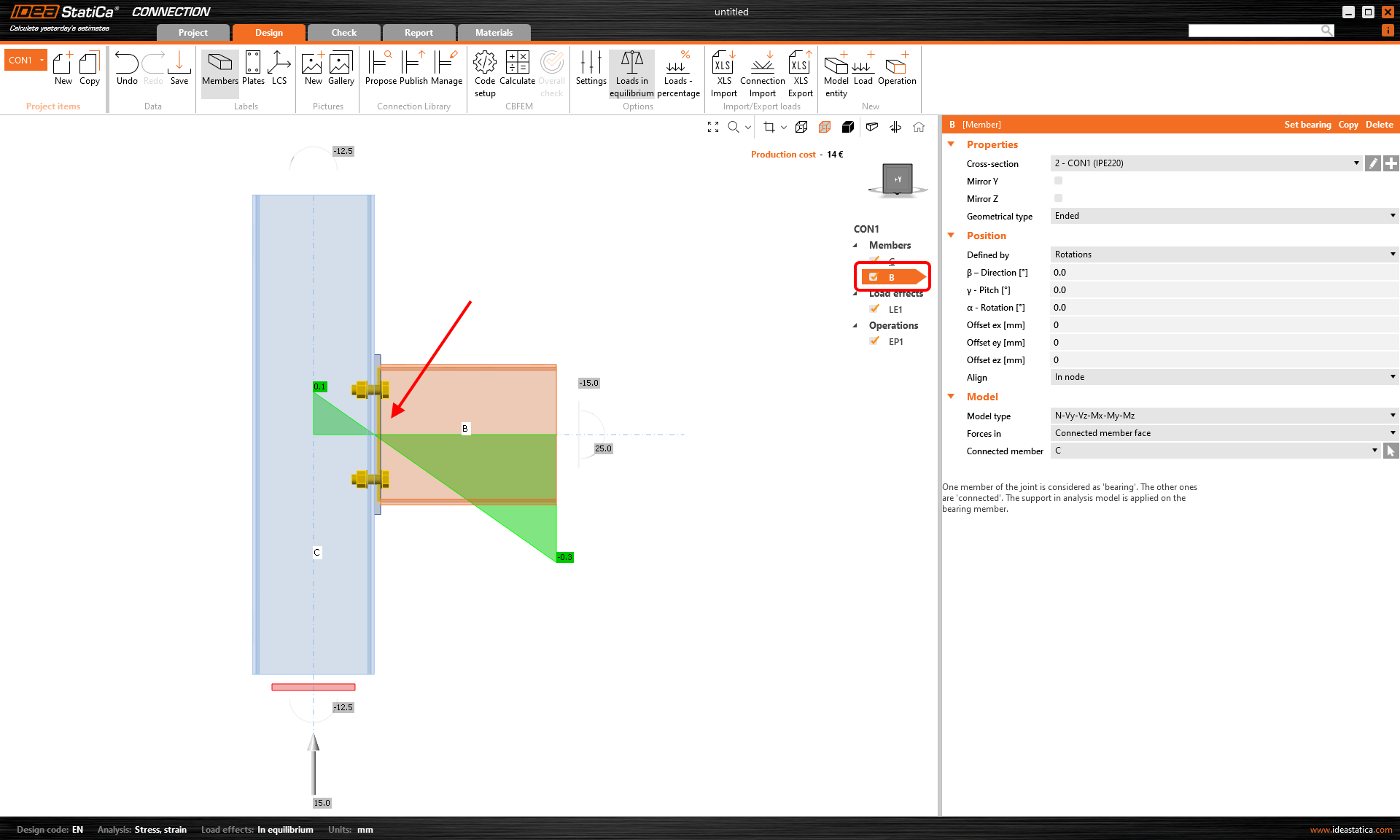

A pozíciót a Csatlakozó elem felülete funkcióval állíthatja be. A szoftver automatikusan beállítja azt a csatlakozó elem felülete szerint. Ez azt jelenti, hogy nincs több manuális koordinátás beállítás. A keresztmetszetek változásával a pozíció is megmarad.

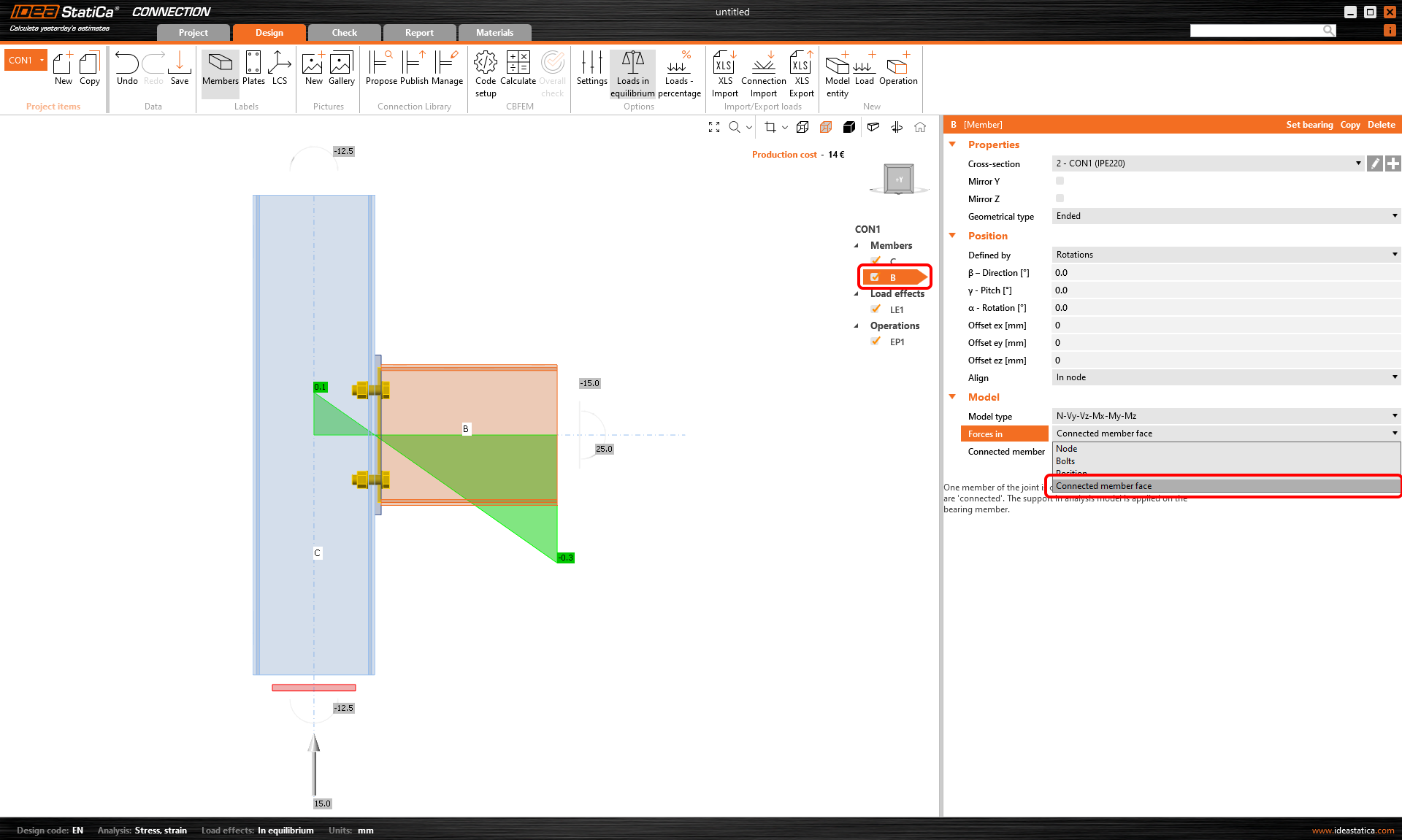

Hogyan működik? Egyszerűen válassza ki azt a szerkezeti elemet, amelyhez be szeretné állítani az erő pozícióját, majd válassza a Csatlakozó elem felülete lehetőséget a tulajdonságok lapon, a Modell alatti Erők szakaszban. Ajánlott mindig manuálisan kiválasztani a csatlakozó elemet.
A módszer és a pozíció a jelentésben is megjelenik.
A nyíróerő pozíció megjelenítésének jobb módja

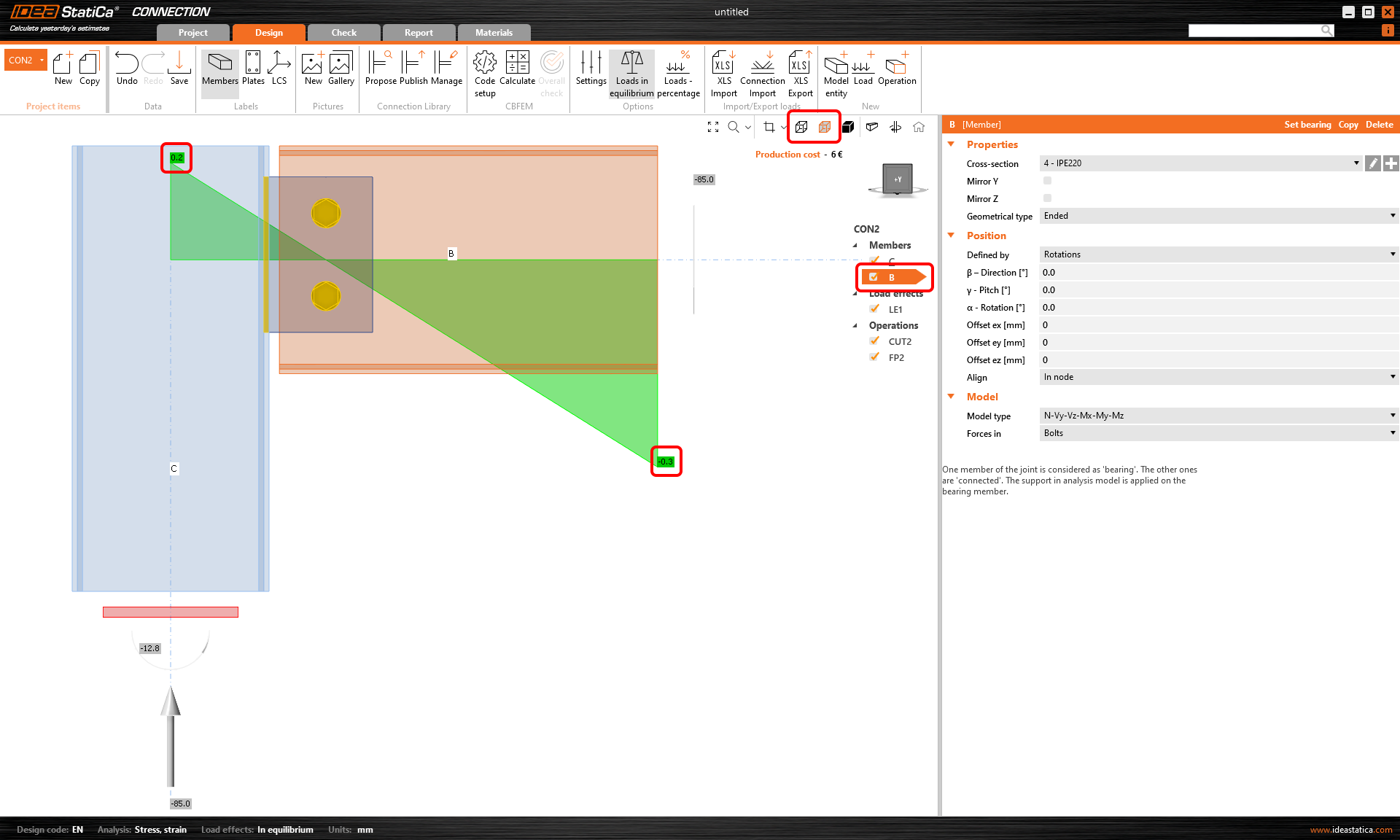

A Connection alkalmazás mostantól megjeleníti az egységnyi Vz=-1 nyíróerőből eredő hajlítónyomaték értékét minden modellezett kapcsolatnál. Az egység a mértékegység-beállítás szerint van megadva (pl. Vz= -1 kN vagy -1 kip). A hajlítónyomaték szintén figyelembe veszi a mértékegység-beállításokat (pl. kNm vagy kip-ft).
A diagram Átlátszó vagy Drótváz megjelenítési módban jeleníthető meg, azaz válassza ki azt a szerkezeti elemet, amelyhez látni szeretné a diagramot, és használja az egyik módot.

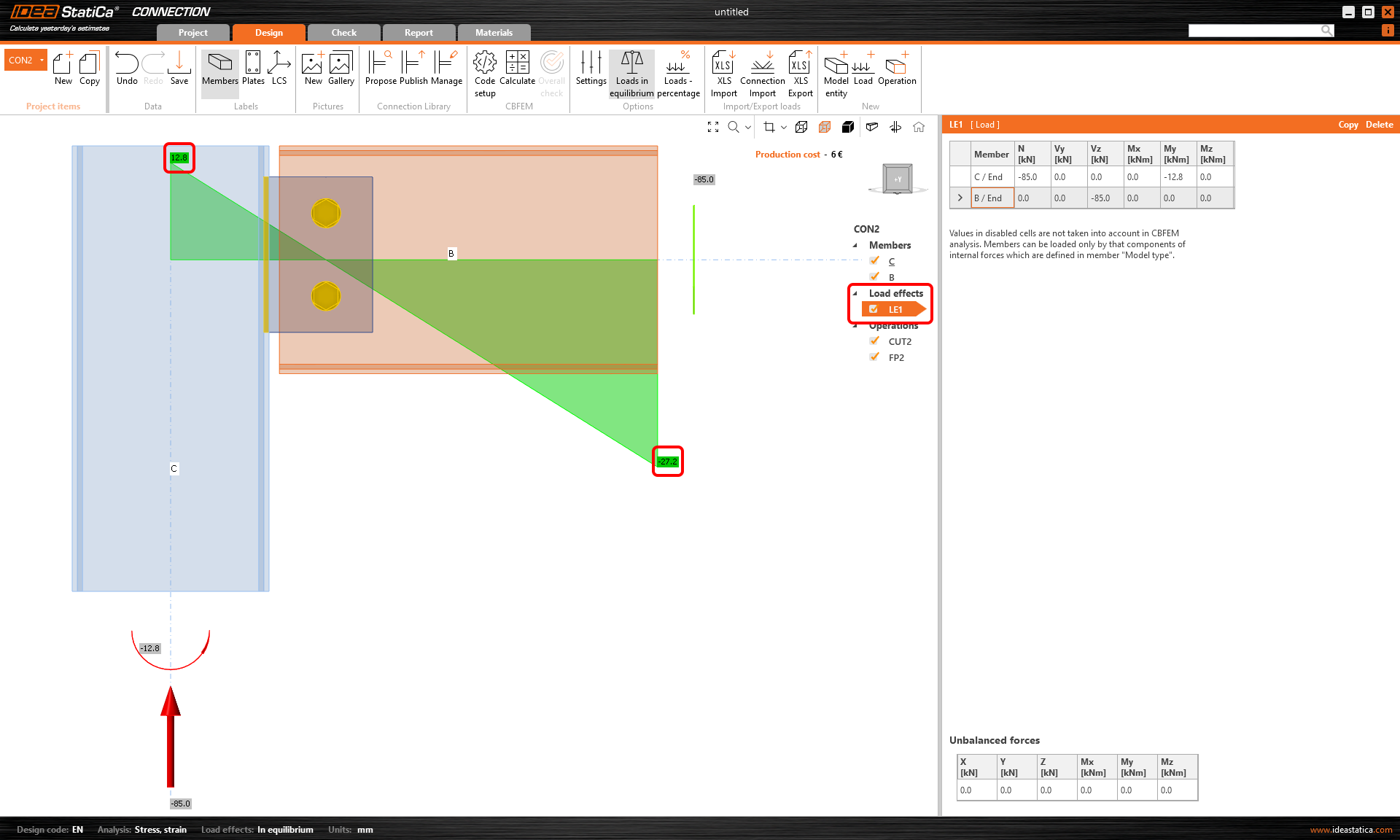

A valós nyomatékdiagram a teherhatás-bevitel alapján továbbra is megjelenik a Teherhatások szakaszban.
Elérhető az IDEA StatiCa Steel és az IDEA StatiCa Complete kiadásokban.
