Végponti és folytonos szerkezeti elem
A kapcsolati modell minden szerkezeti eleme vagy Folytonos vagy Végponti típusként van meghatározva a Geometriai típus mezőben.

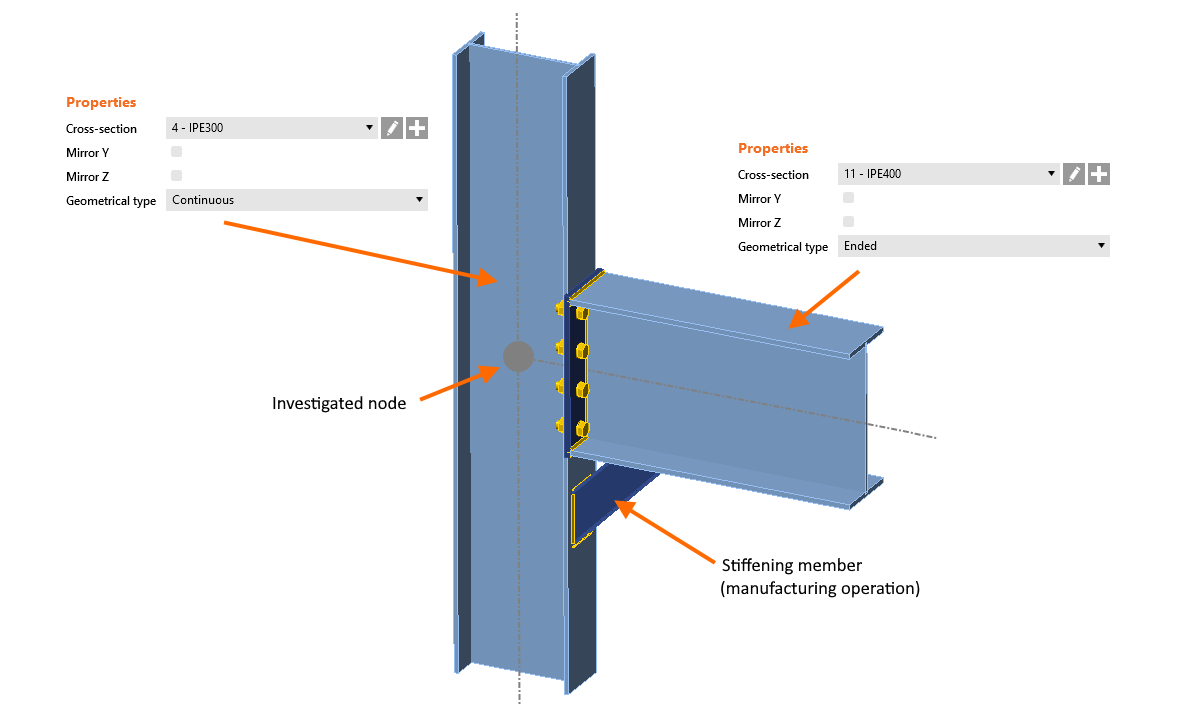

A folytonos szerkezeti elemet úgy tekintjük, hogy mindkét oldalon tovább folytatódik az ellentétes csomópontok felé, a vizsgált csomópontnál nincs „csatlakoztatott" vég, és a folytonos szerkezeti elem mindkét vége terhelhető.
A végponti típust úgy tekintjük, hogy a vizsgált csomópontnál ér véget: van egy csatlakoztatott vég, és a szerkezeti elem csak az ellentétes oldalon terhelhető (a „szabad vég", amely valójában tovább folytatódik a globális modellben).
Megjegyzés: Ha olyan szerkezeti elemet kell meghatározni, amely mindkét végén le van vágva és nem folytatódik tovább a szerkezetben, használja a Merevítő elem műveletet.
Megtámasztó elem

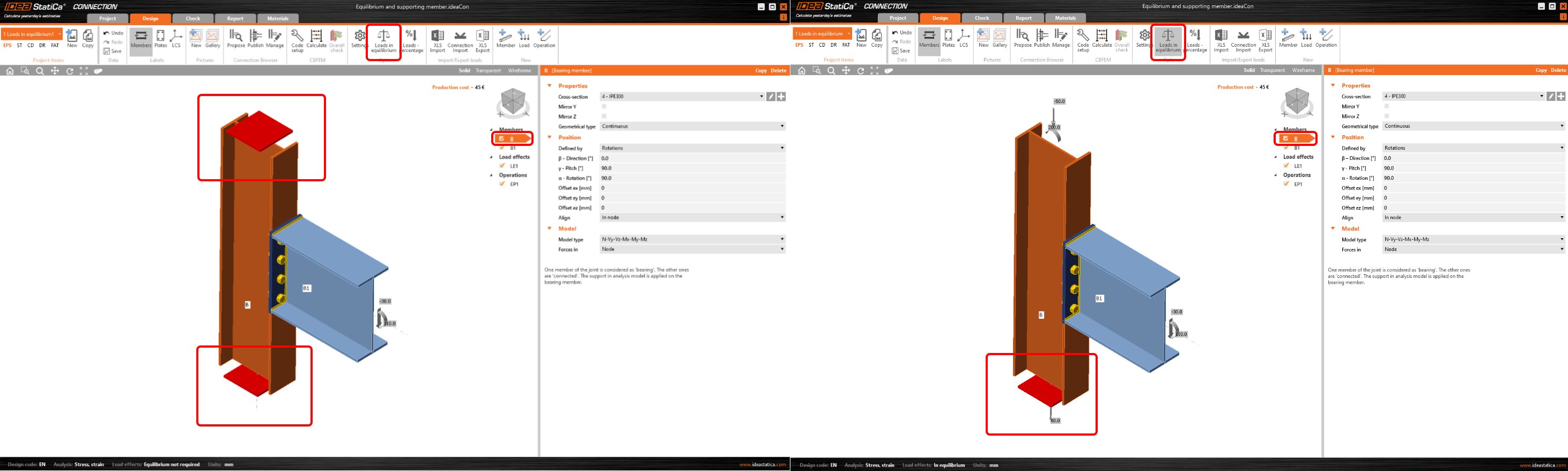

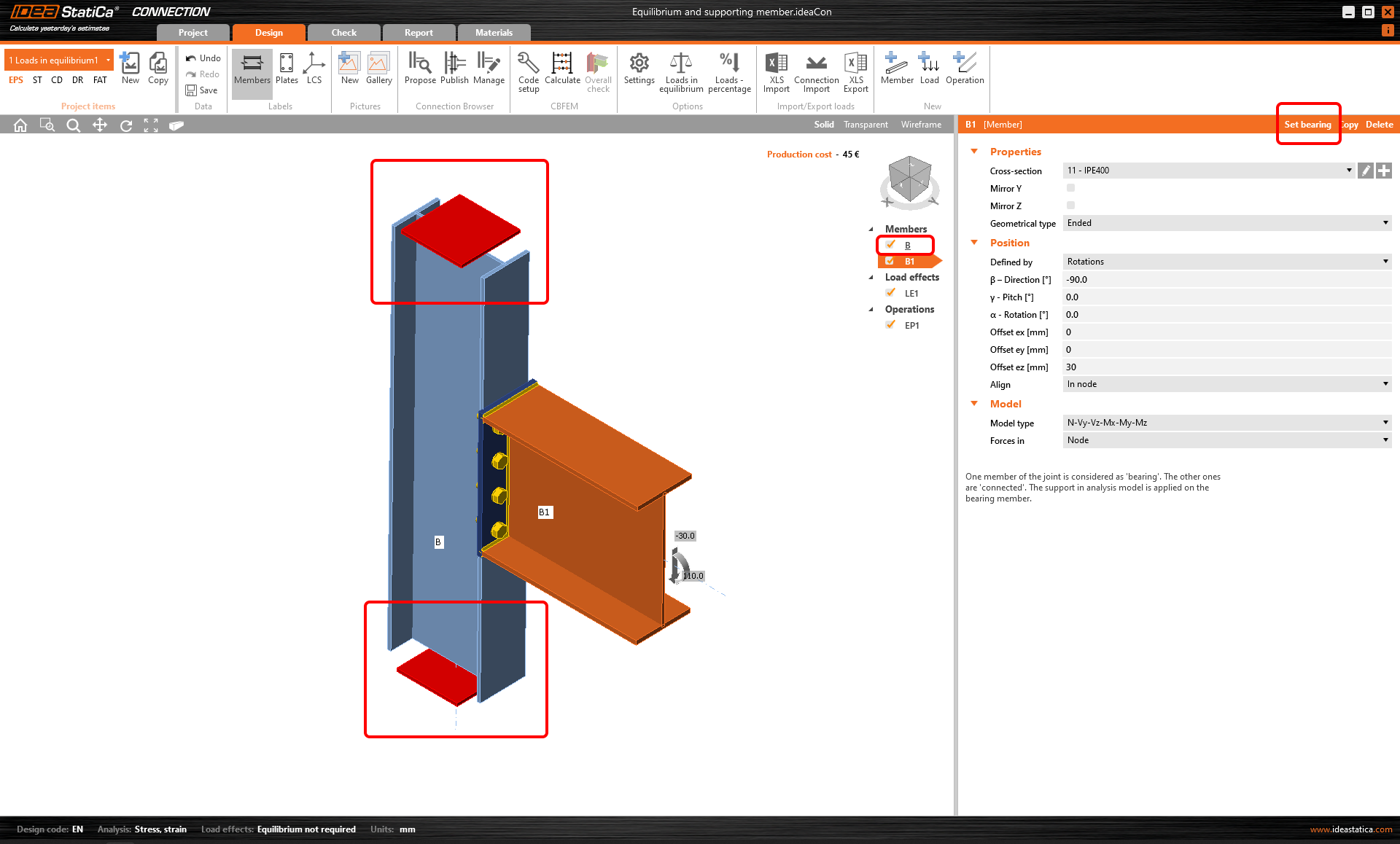

A csukló egyik szerkezeti eleme mindig „megtámasztó" (vagy tartó), a többi pedig „csatlakoztatott". A megtámasztó elem alá van húzva a nézet szerkezeti elemeinek listájában, és piros négyzetek jelennek meg az elem „folytonos" végeinél (a megtámasztás szimbólumaként). A megtámasztó elemet szükség esetén a tervező választhatja meg.
A peremfeltételek egyéb szimbólumait lásd a Modell típusról szóló cikkben.
Terhelés egyensúlya
A keret minden csomópontjában a belső erőknek egyensúlyban kell lenniük. Különösen folytonos szerkezeti elem esetén kell gondosan megadni a belső erőket minden szerkezeti elemre, hogy az egyensúly megmaradjon a csomópontban.
A Terhelések meghatározásában az egyensúlyra vonatkozóan két lehetőség választható.
- Egyszerűsített – ebben a módban a megtámasztó elem megtámasztott (folytonos elem mindkét végén), és a terhelés nincs meghatározva a megtámasztó elemen
- Speciális (alapértelmezett) – a megtámasztó elem csak az egyik végén van megtámasztva, a terhelések minden szerkezeti elemre alkalmazva vannak, és az erők egyensúlyát meg kell találni

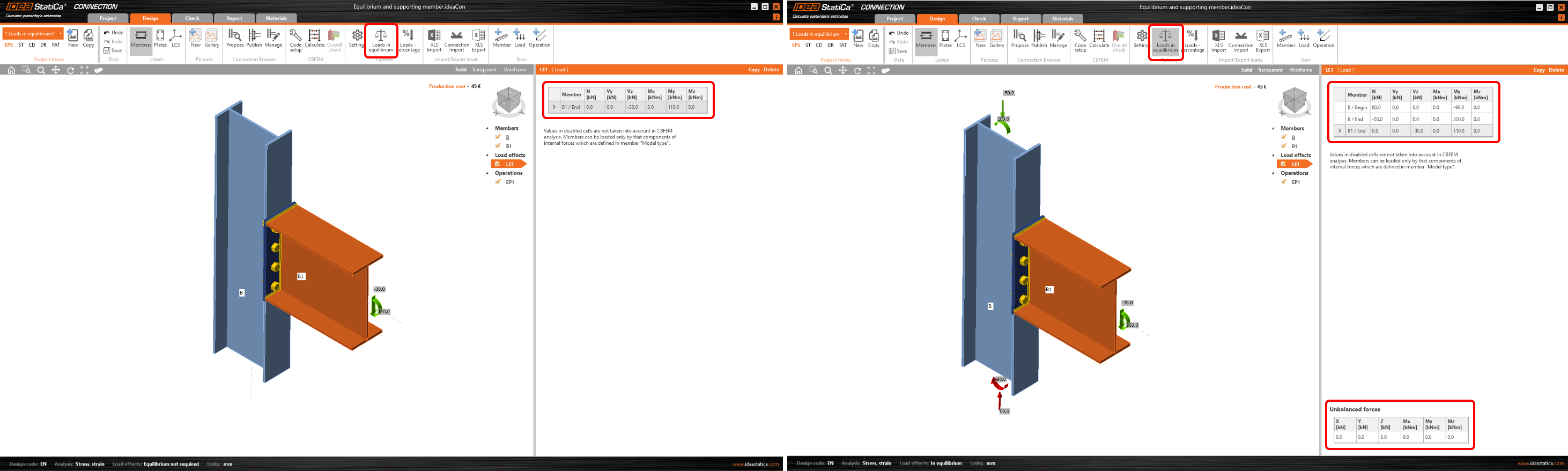

A mód a felső szalagon aTerhelések egyensúlyban gombbal váltható.
Alapértelmezés szerint a Terhelések egyensúlyban opció be van kapcsolva (az IDEA StatiCa 22.0-s verziója óta, lásd a 22.0 kiadási megjegyzések szakaszát). Ebben az esetben a kiegyensúlyozatlan erők táblázata jelenik meg, és a felhasználó felelős a terhelések egyensúlyban tartásáért). A kiegyensúlyozatlan erők a megtámasztásokra kerülnek alkalmazásra.
Fontos felismerni, hogy az egyensúlyi feltétel megzavarása hamis és nem biztonságos eredményekhez vezethet. Ezenkívül az egyszerűsített terhelési módszer használata (a Terhelések egyensúlyban kikapcsolt állapotával) nem veszi figyelembe a kapcsolat feszültségének teljes képét, és hamis eredményekhez vezethet.
Példa
Mutassuk be a különbséget a következő példán:

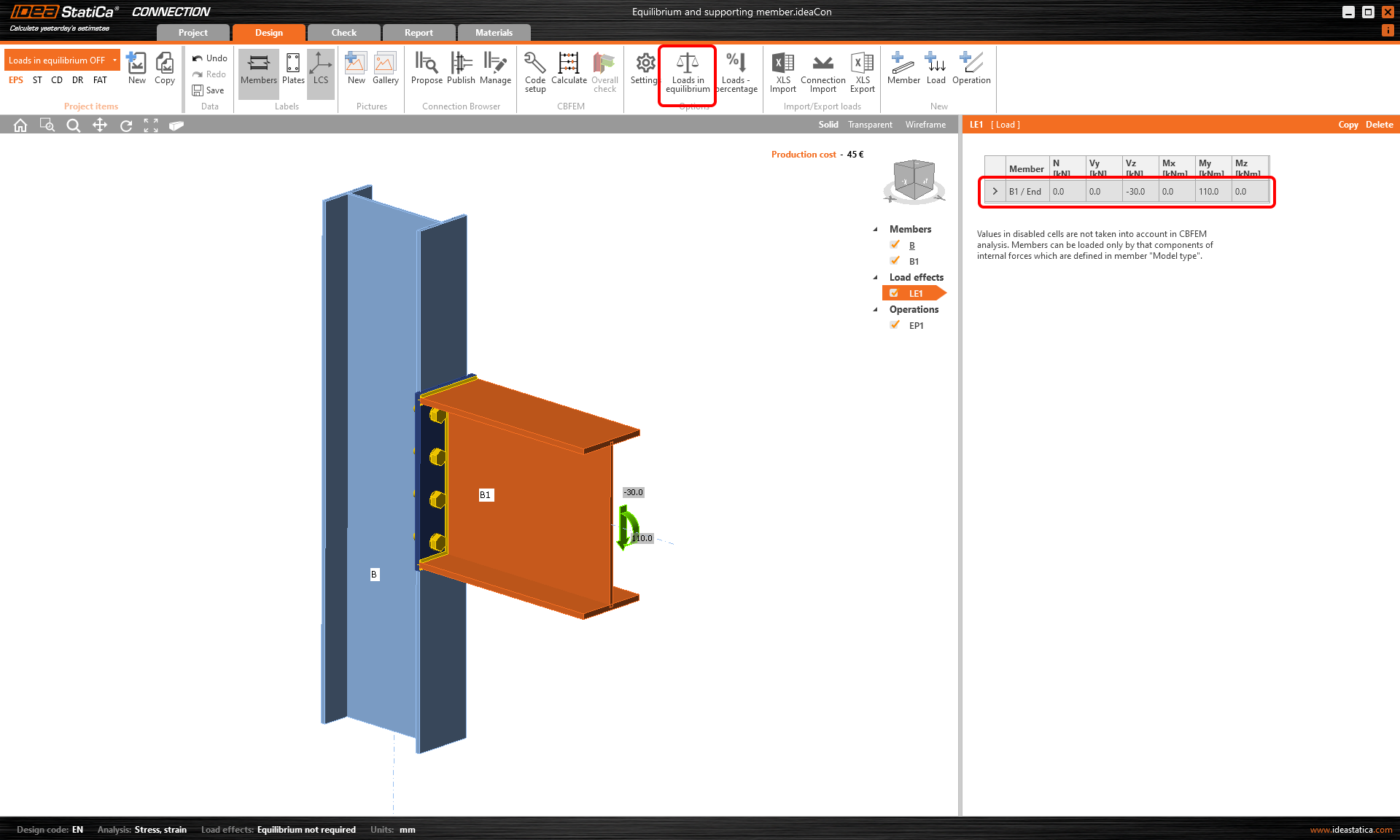

A terhelt gerenda (B1) folytonos oszlophoz (C) való csatlakozásánál a Terhelések egyensúlyban opció deaktiválva van.

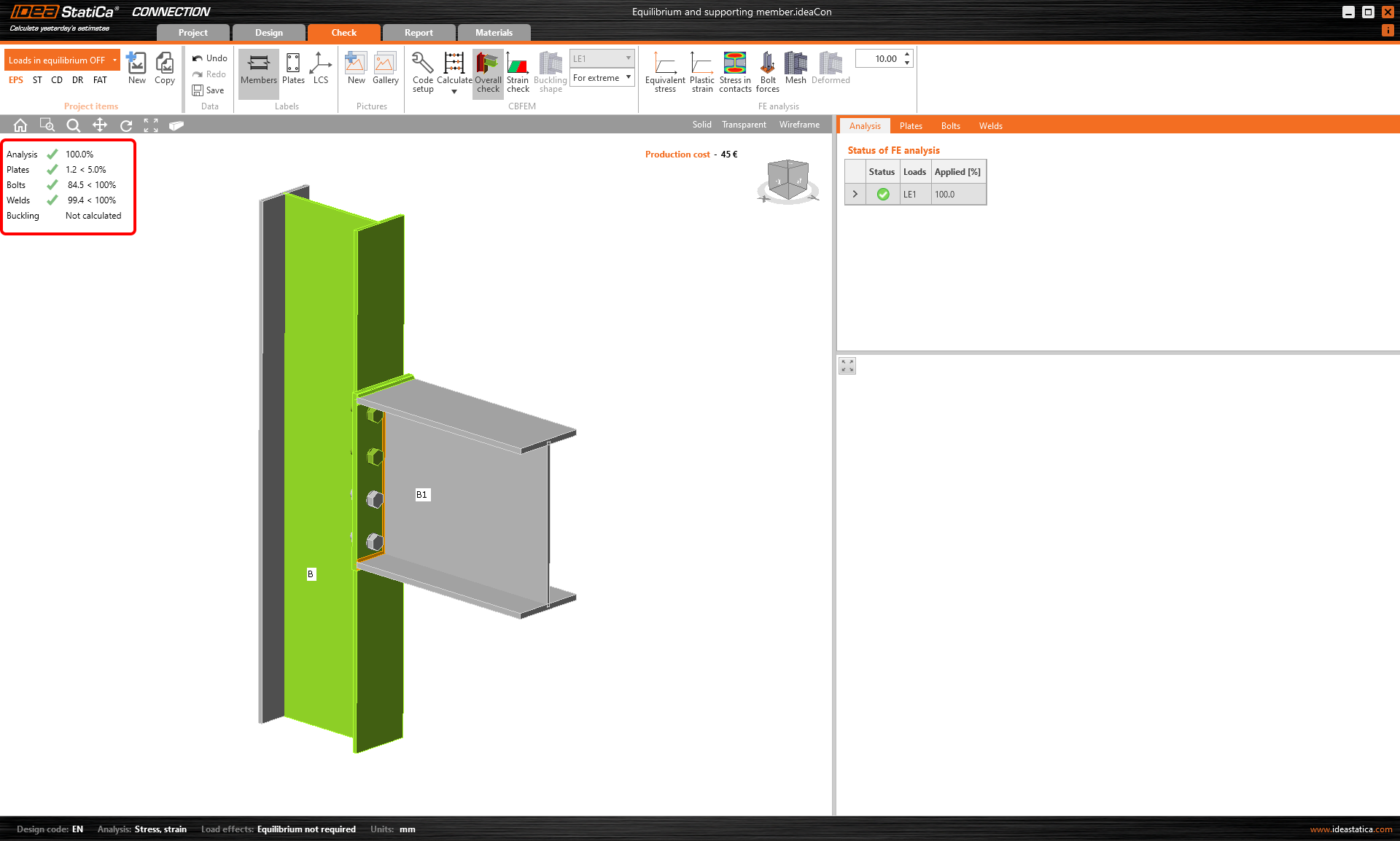

Miután Kiszámítjuk a projektet, az eredmények a 3D nézetben jelennek meg. Minden elvégzett ellenőrzés kielégítő.

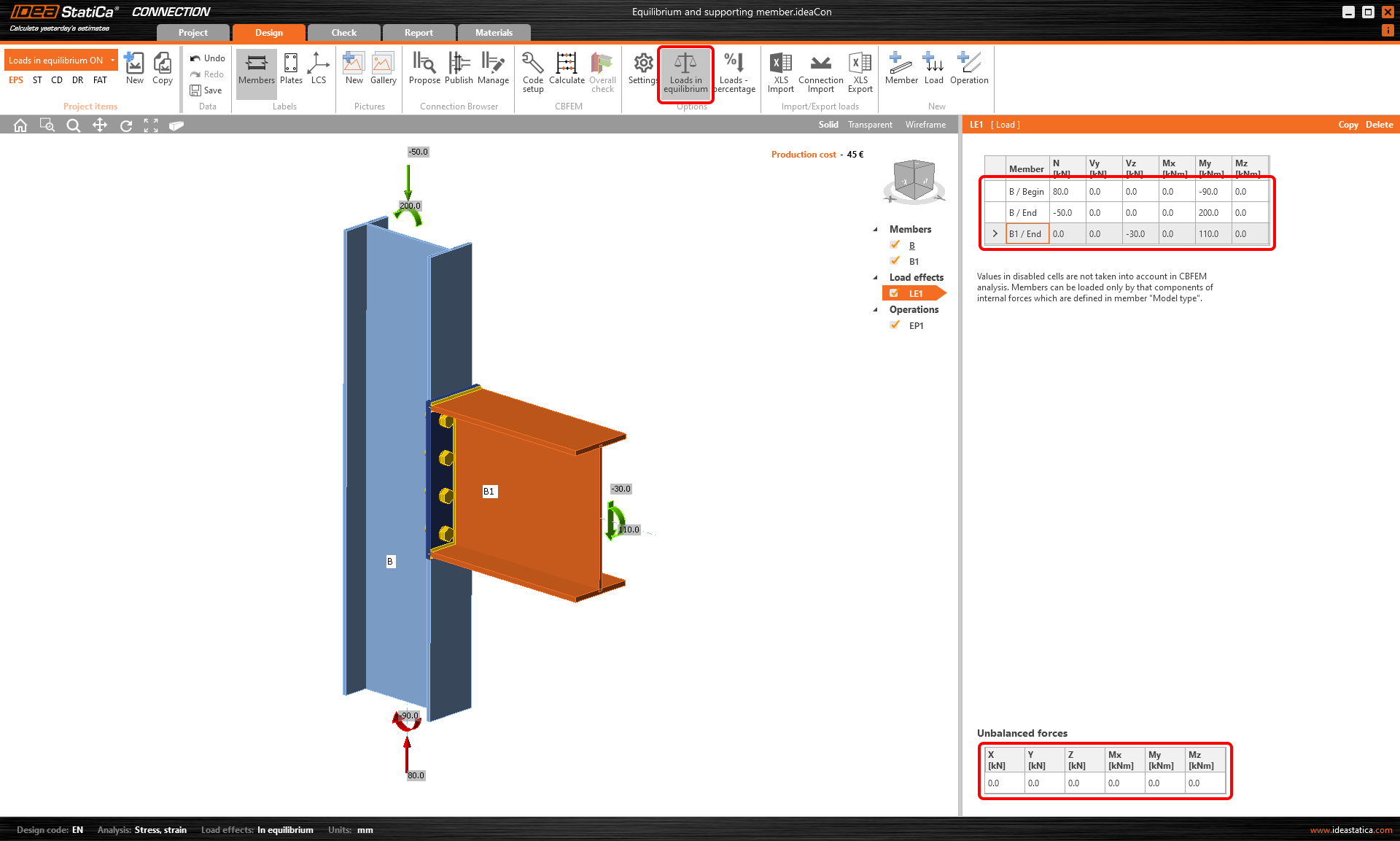

Most másoljuk a projektet és aktiváljuk a Terhelések egyensúlyban opciót. Megjelenik a Kiegyensúlyozatlan erők táblázata. Megadhatjuk a belső erőket a C oszlop mindkét végén, és ellenőrizhetjük a megadott csomóponti erők egyensúlyát.

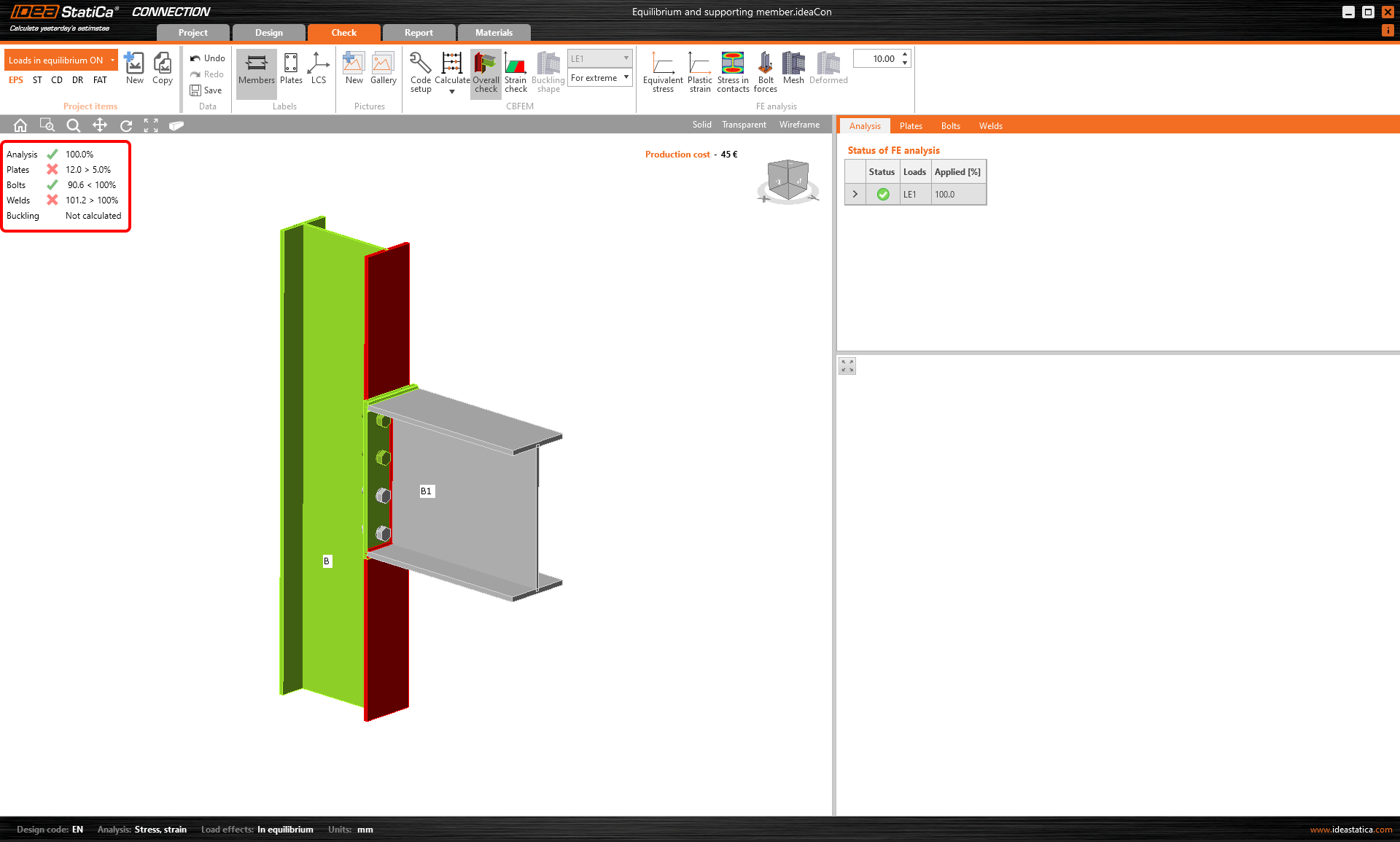

Ismét Kiszámítjuk a CON2 projektet, és látjuk, hogy a hegesztések nem mentek át a szabványellenőrzésen. Az ok a helyes terhelési hatás, amely ezúttal figyelembe vettaz oszlop övlemezének feszültségeihez hozzáadódott.
Egyszerűsített módszer
Az egyensúlyi követelmény helyes. Mindazonáltal nem szükséges egyes egyszerű csomópontok méretezéséhez. Ha a kapcsolatnak csak egy részét ellenőrzik (egyszerűek, pl. gerenda-oszlop kapcsolat), és nem vagyunk érdekeltek a megtámasztott elemen lévő terheléssel való kölcsönhatásban, lehetőség van az egyensúlyi feltétel kikapcsolására. Kérjük, ezt csak alapos megfontolás után tegye meg.
