Hogyan modellezzünk egybultos kapcsolatot (Modell típus)

Ez a cikk elérhető még
ENCSDEESFRITPTNLHURO
AI-fordítás angolból

Ebben a cikkben a csatlakoztatott szerkezeti elemekhez definiált különböző modell típusokat tárgyaljuk, valamint azt, hogyan kell helyesen beállítani a típust egybultos kapcsolat esetén.

Teherhordó szerkezeti elem és támaszok

A csomópont egyik szerkezeti eleme mindig "teherhordó"-ként van beállítva. Az összes többi szerkezeti elem "csatlakoztatott". A teherhordó szerkezeti elem megválasztható. A teherhordó szerkezeti elem a csomópontban "folytonos" vagy "végződő" lehet. A "végződő" szerkezeti elemek az egyik végükön vannak megtámasztva, a "folytonos" szerkezeti elemek mindkét végükön. A támaszokat piros négyzetek jelölik a teherhordó szerkezeti elem folytonos végeinél.

További információkért olvassa el a következő cikkeket: Modell típusok – kiegészítő peremfeltétel és Egyensúly és megtámasztó szerkezeti elem.

A modell típus meghatározása

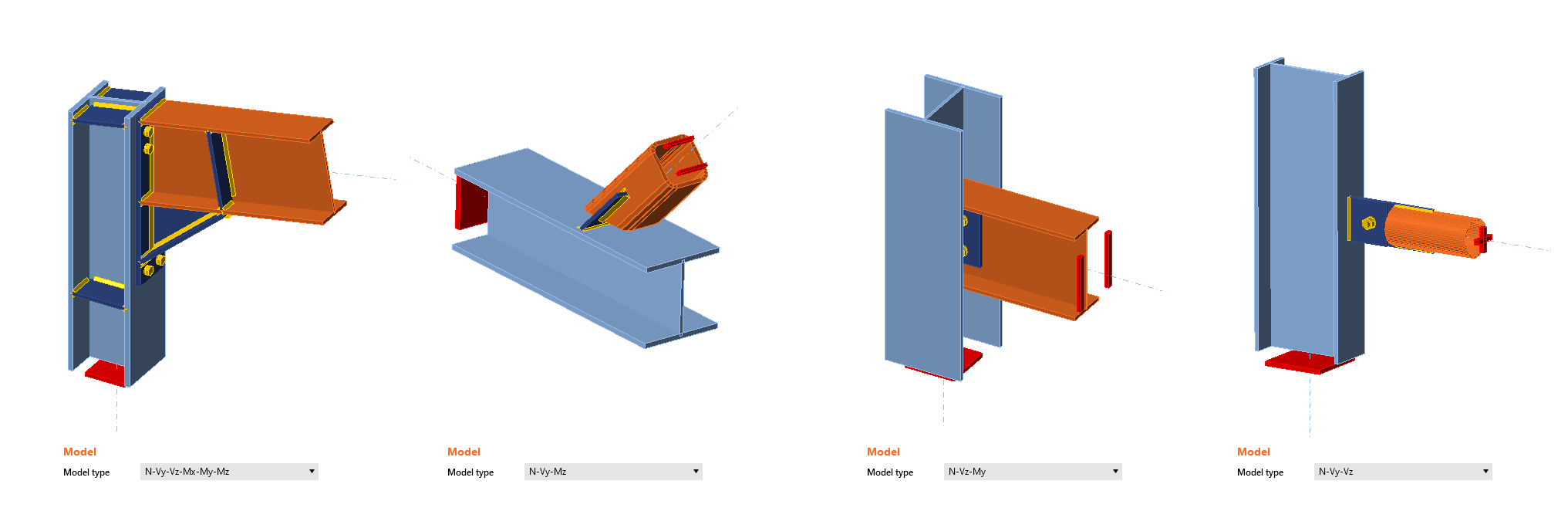

A csatlakoztatott szerkezeti elemek többféle típusúak lehetnek, attól függően, hogy milyen terhet képes a szerkezeti elem felvenni:

  • N-Vy-Vz-Mx-My-Mz típus – a szerkezeti elem képes mind a 6 belső erőkomponenst átvinni
  • N-Vy-Mz típus – a szerkezeti elem csak az XY síkban lévő terhelést képes átvinni – N, Vy, Mz belső erők
  • N-Vz-My típus – a szerkezeti elem csak az XZ síkban lévő terhelést képes átvinni – N, Vz, My belső erők
  • N-Vy-Vz típus – a szerkezeti elem csak a normálerőt N és a nyíróerőket Vy és Vz képes átvinni

Az egyes szerkezeti elemek típusát figyelembe vevő megfelelő támasztípusokat kell meghatározni a csatlakoztatott szerkezeti elemek végeinél, hogy megelőzzük az instabil mechanizmusok vagy irreális alakváltozások kialakulását.

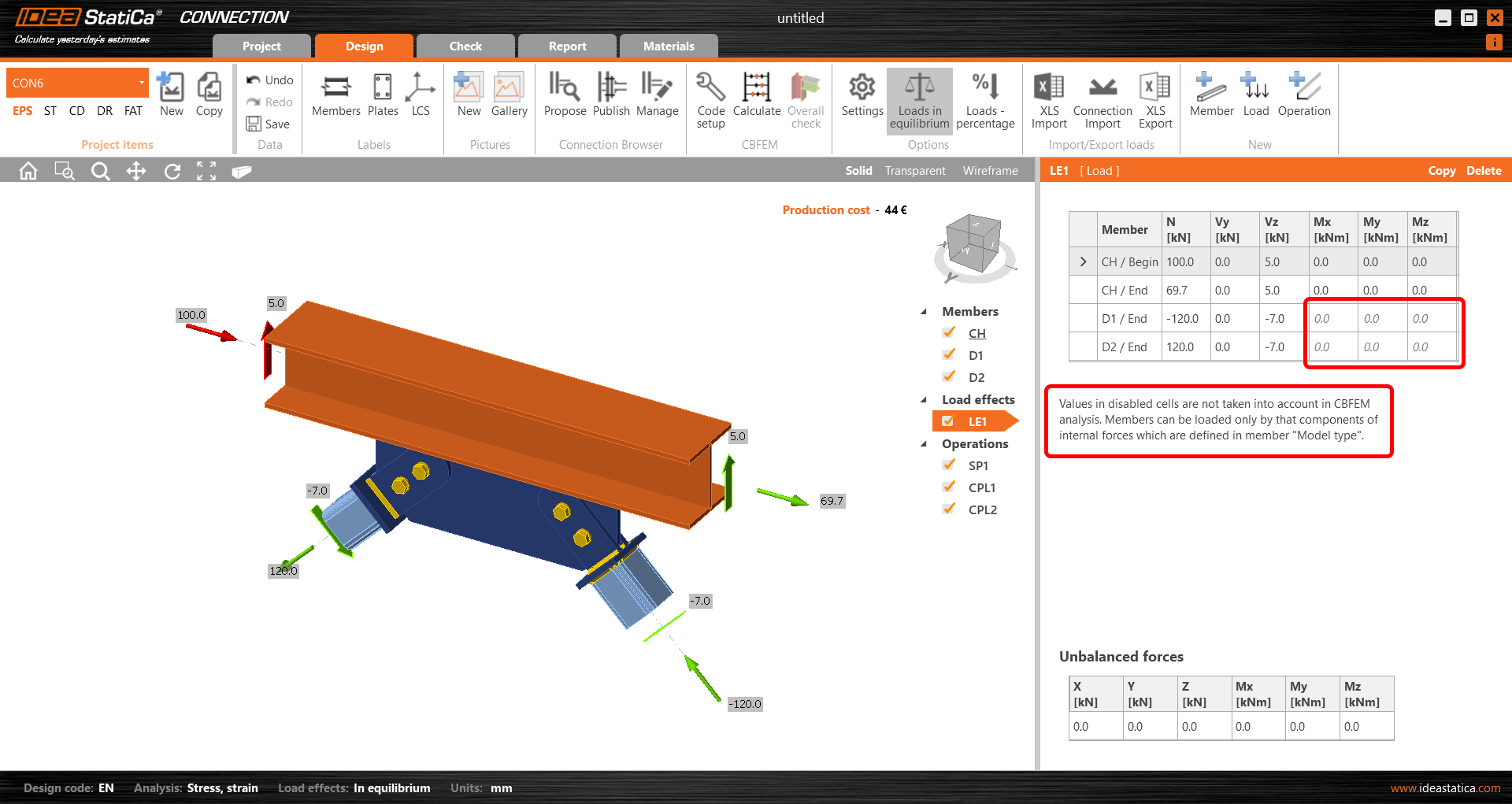

A kiválasztott modell típus alapján a tehertáblázat megfelelő cellái "zároltak" (meghatározásuk nem lehetséges).

Egybultos kapcsolat

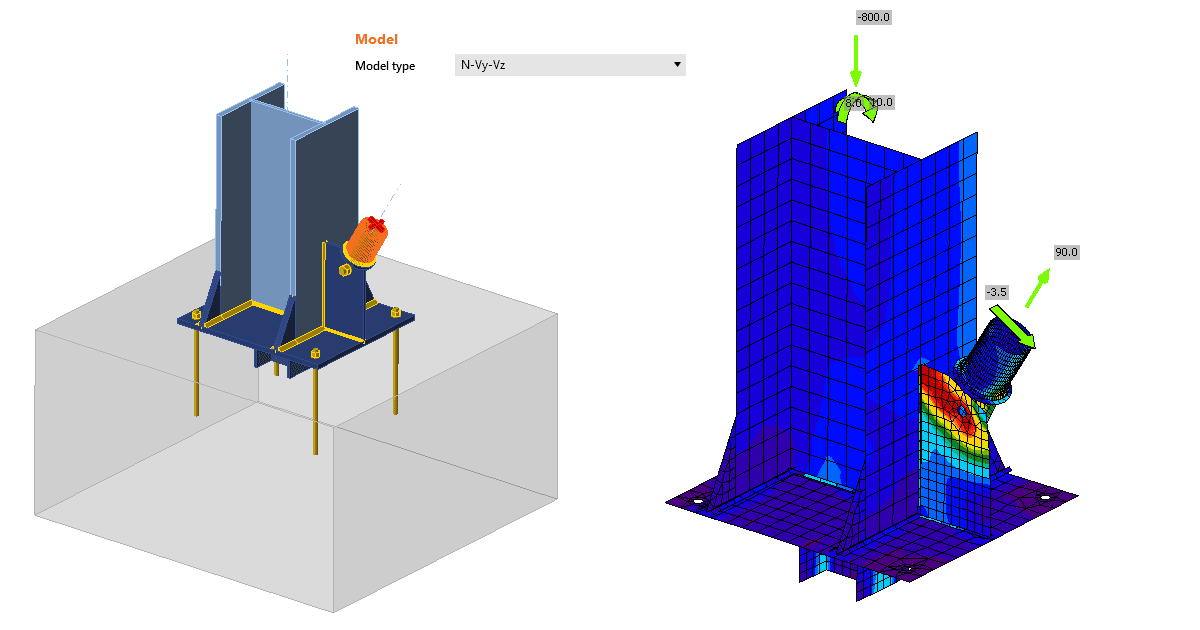

Néha a mérnöknek csak egy csavarral kell csomópontot kialakítania, különösen akkor, ha például csuklót, merevítőt, rudat vagy átlós elemet terveznek. Az ilyen típusú művelet modellezéséhez és számításához meg kell határozni a szerkezeti elem megfelelő Modell típusát.

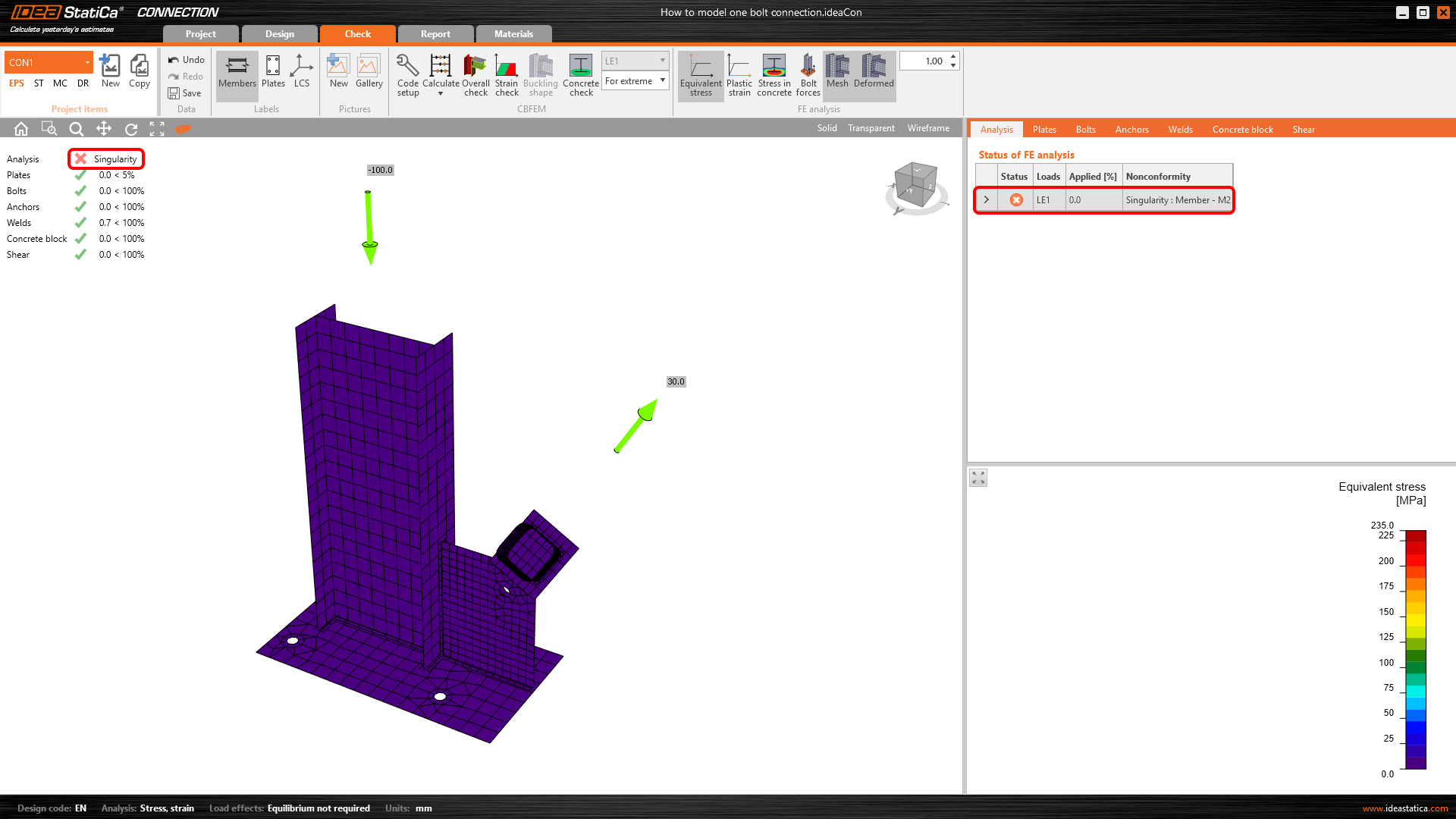

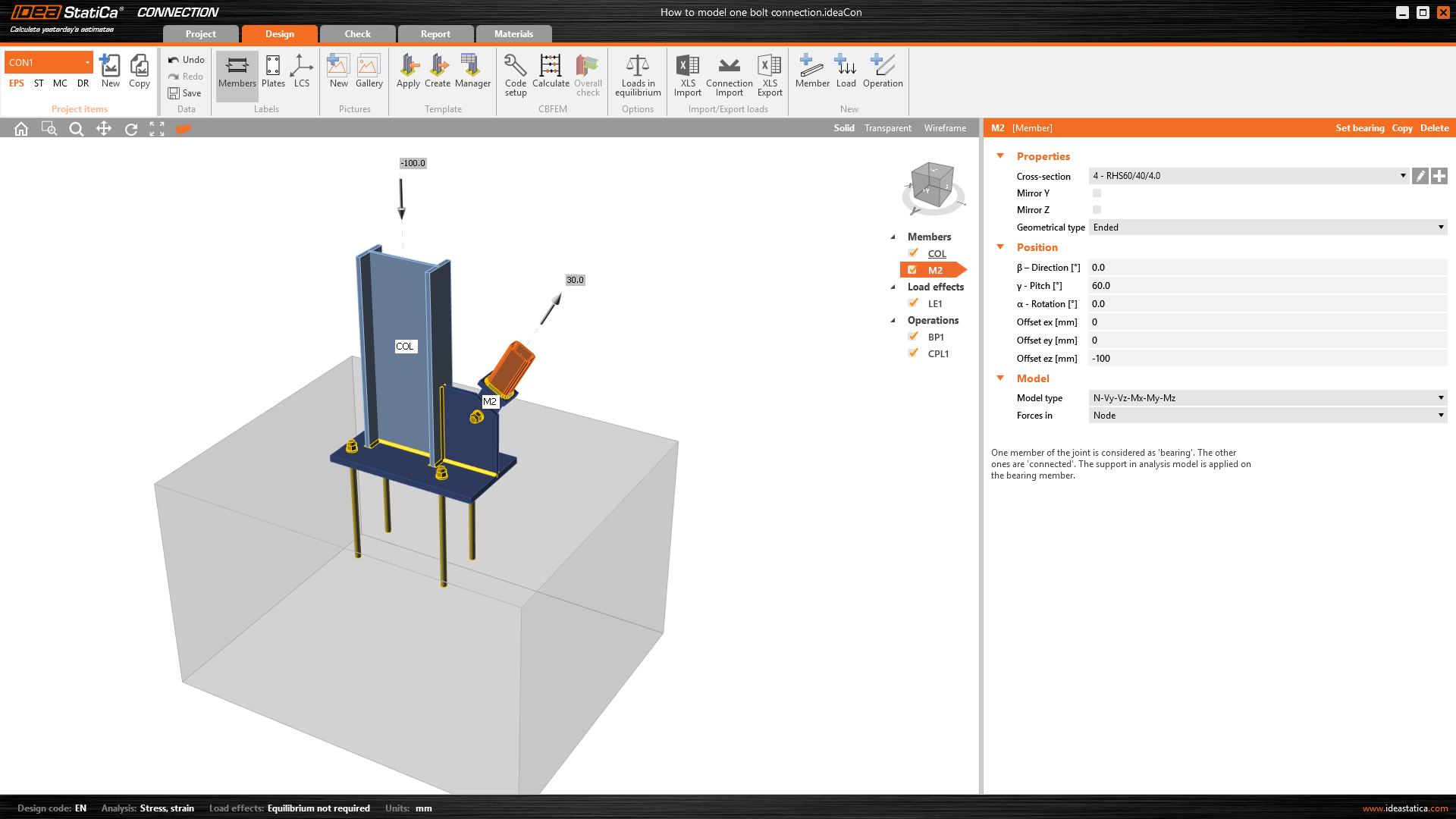

Ha az egyetlen csavarral csatlakoztatott szerkezeti elemnél a szabványos Modell típust: N-Vy-Vz-Mx-My-Mz alkalmazza, mechanizmus/szingularitás léphet fel, vagy az analízis meghiúsul.

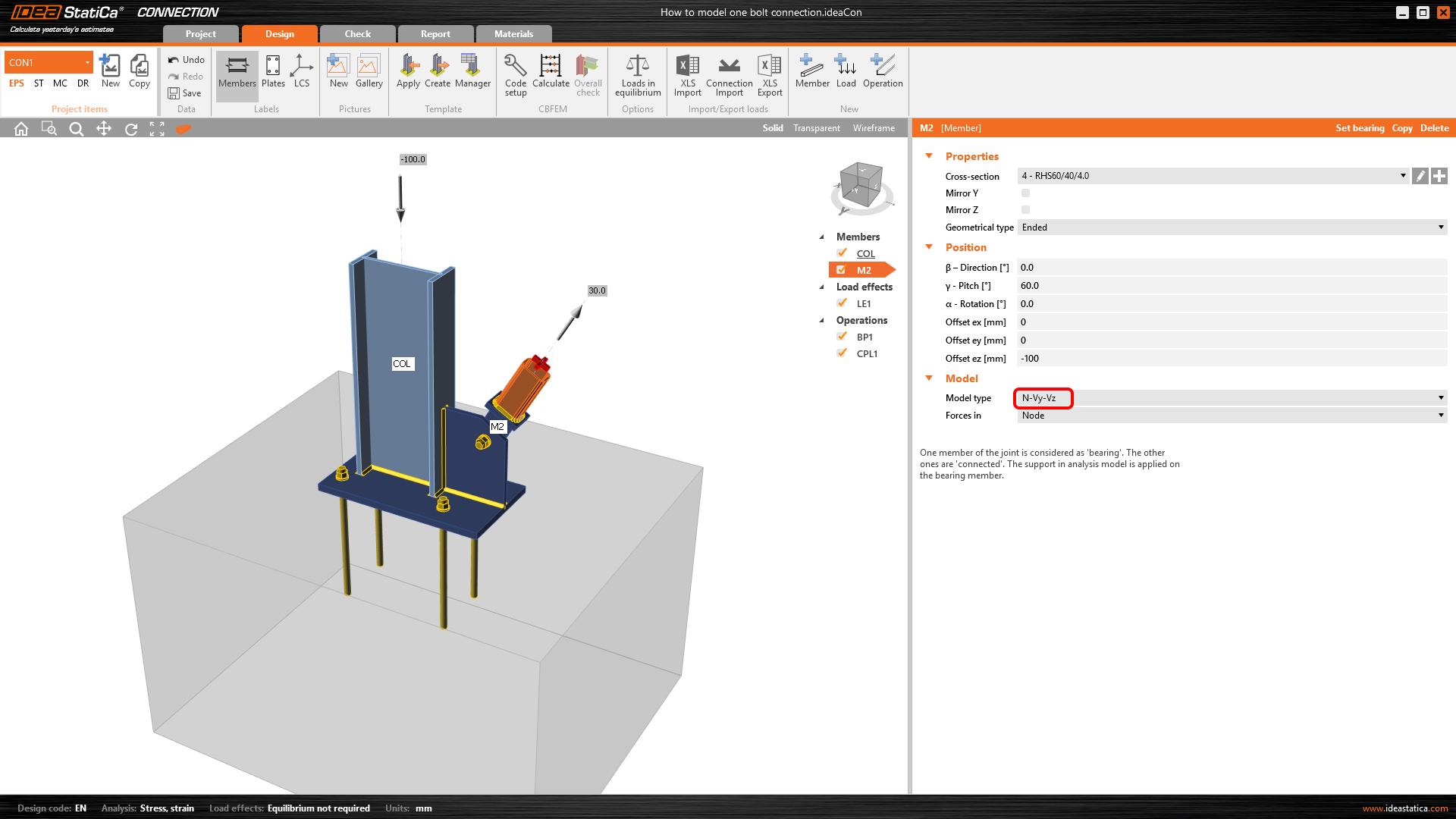

A Modell típust N-Vy-Vz-re kell módosítani a csuklósan csatlakoztatott szerkezeti elem Tulajdonságai között.

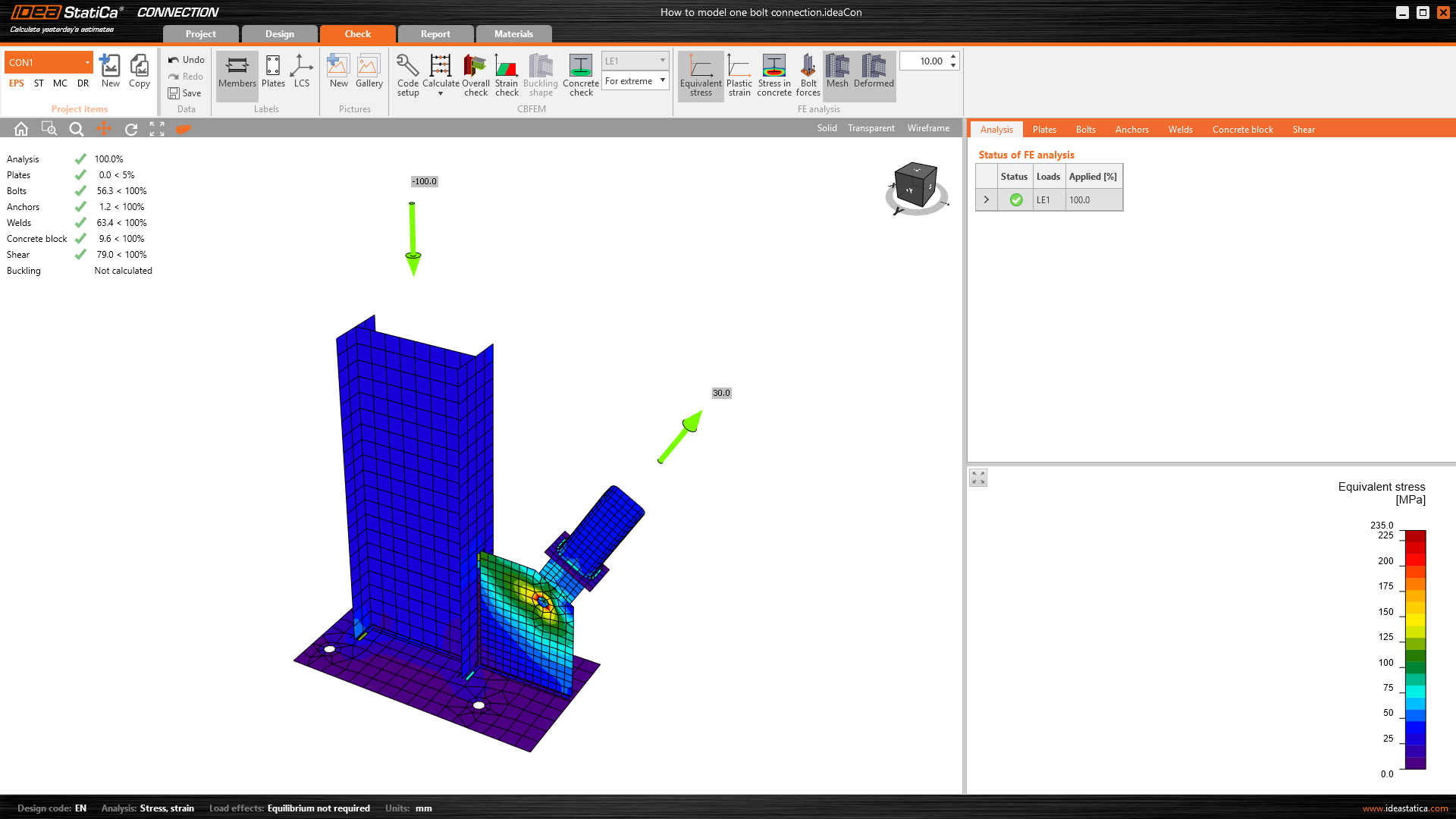

Most a modell helyes, és a mechanizmus megelőzött.

Webinárium felvétel

Tekintse meg webináriumunk felvételét, amelyen élőben bemutatják a modell típus beállítását és az egybultos kapcsolatot.
