Ez a cikk bemutatja, hogyan lehet modellezni egy dőlt csöves szerkezeti elemet, amelyet egy csatlakozólemez köt össze a talplemezzel, amely egy betonblokkhoz van lehorgányozva. Ez egy tipikus merevítő elem lehorgonyzása.

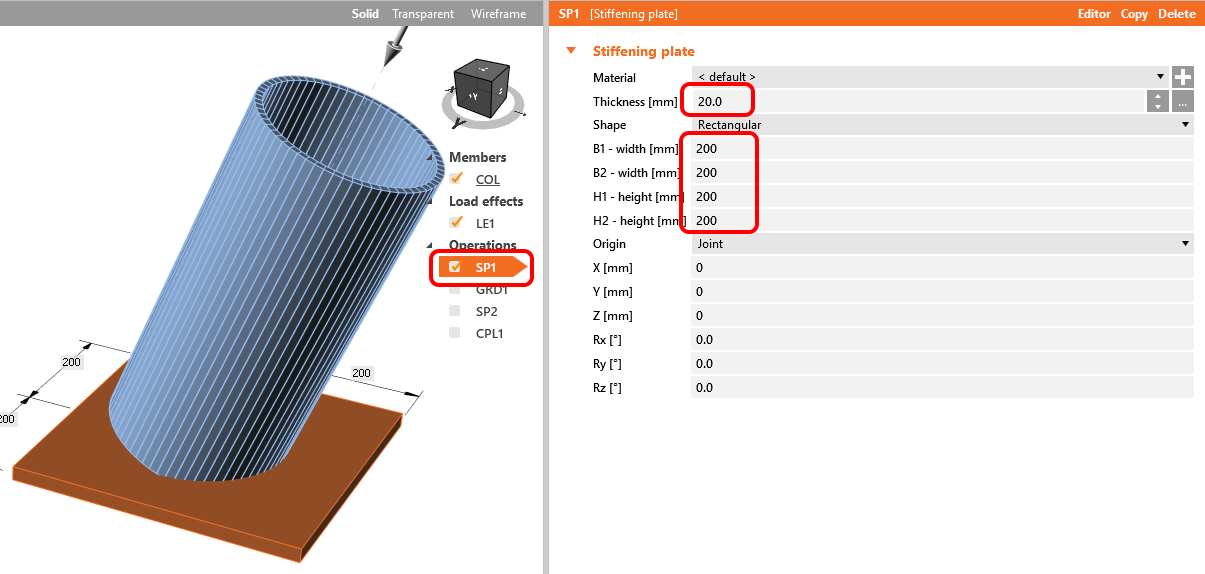

1. Hozzon létre egy általános merevítő lemezt a talplemez kialakításához.

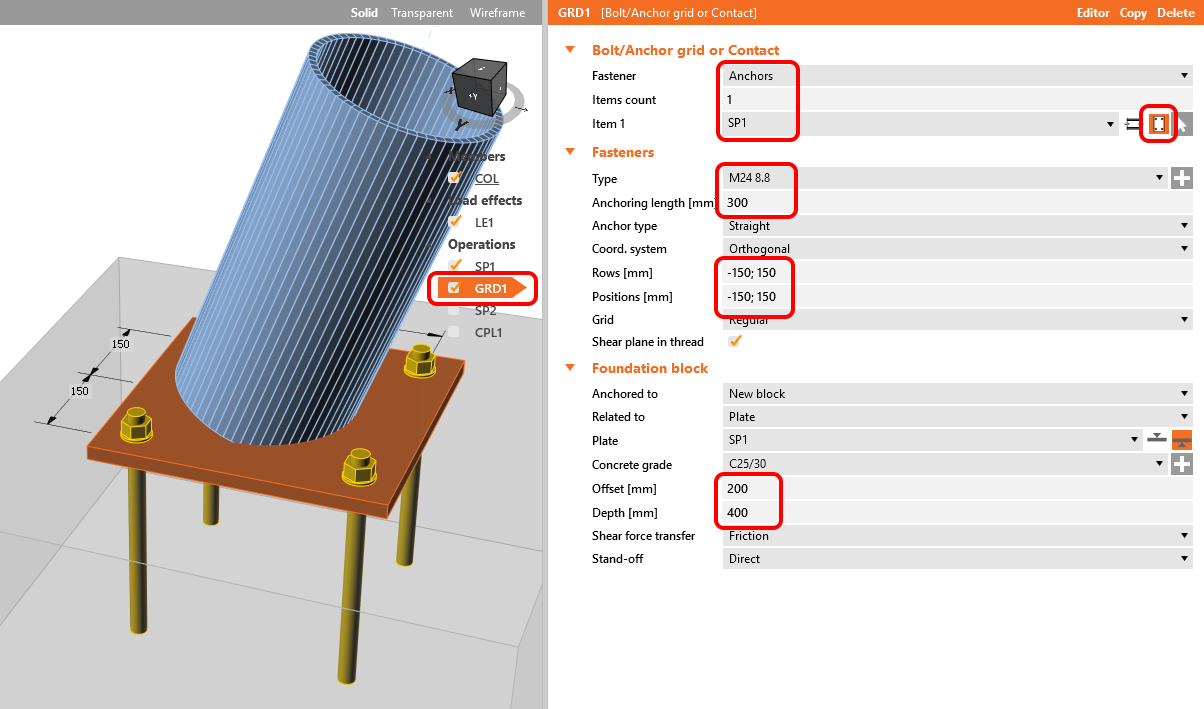

2. Definiáljon általános horgonyokat a Csavartömb művelettel a talplemez betonblokkhoz való rögzítéséhez.

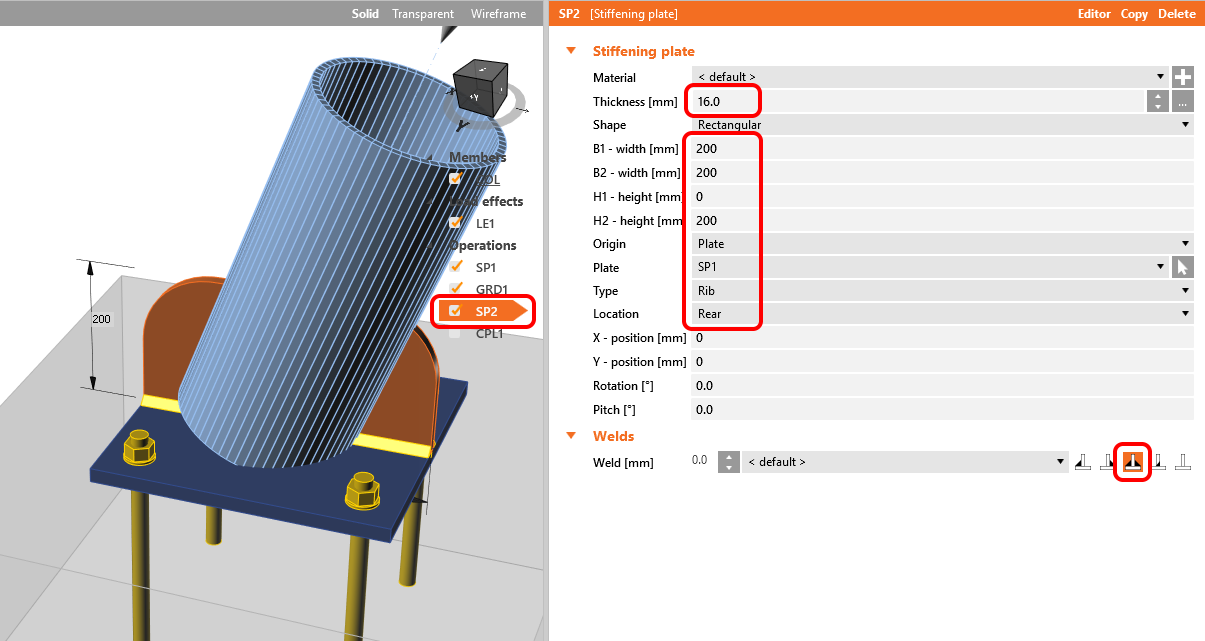

3. Adjon hozzá egy másik általános merevítő lemezt a megfelelő pozícióba, hogy egy bordát hozzon létre, amely átmegy a csövön, és heggessze a talplemezhez.

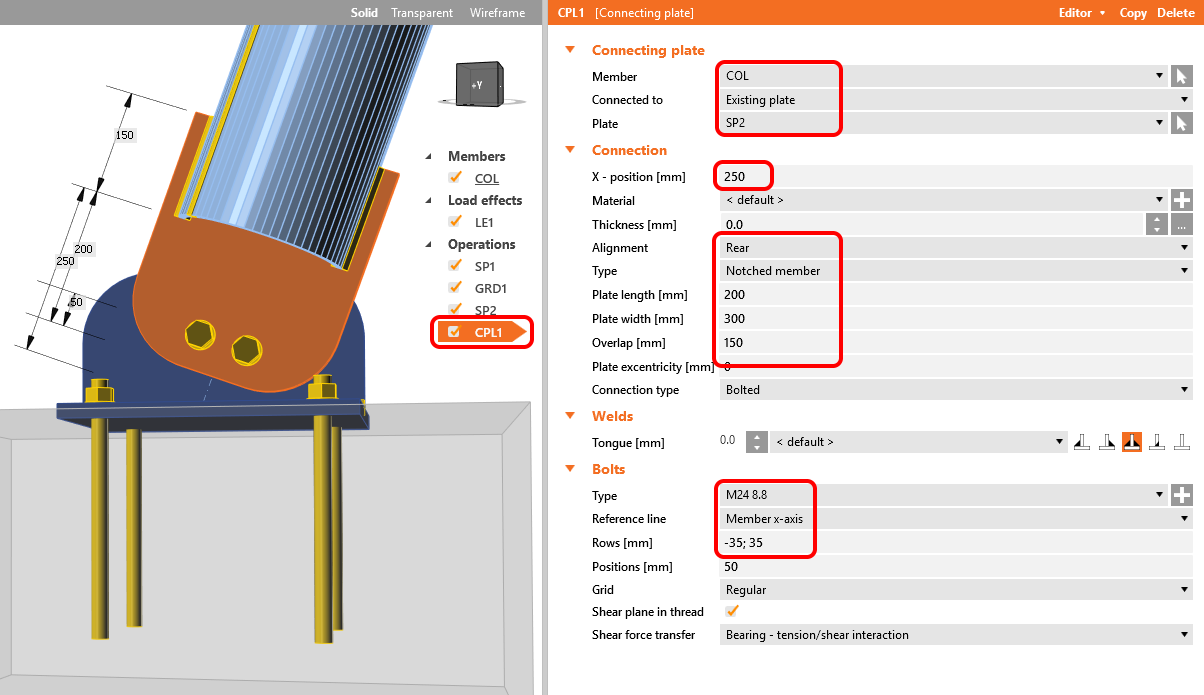

4. Adja hozzá a csatlakozólemez gyártási műveletet, és állítsa be a tulajdonságait úgy, hogy két csavart hozzon létre. A lemezeket a Szerkesztőben lekerekített alakúra formázzák.

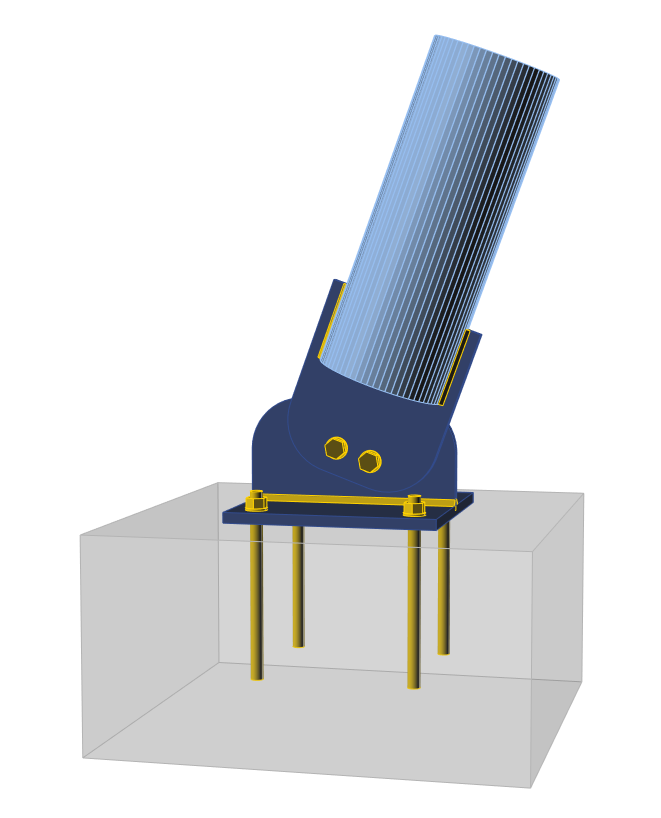

5. A csatlakozólemezzel ellátott alap készen áll a számításra. A csak normál- és nyíróerőt átadó merevítő elem szimulálásához kapcsolja a modell típusát N-Vy-Vz értékre.
A részleteket a rögzített videóban tekintheti meg.
