Este artigo mostra como modelar um elemento tubular inclinado ligado por uma placa de ligação à placa de base, que está ancorada ao bloco de betão. Esta é uma ancoragem típica de um elemento de contraventamento.

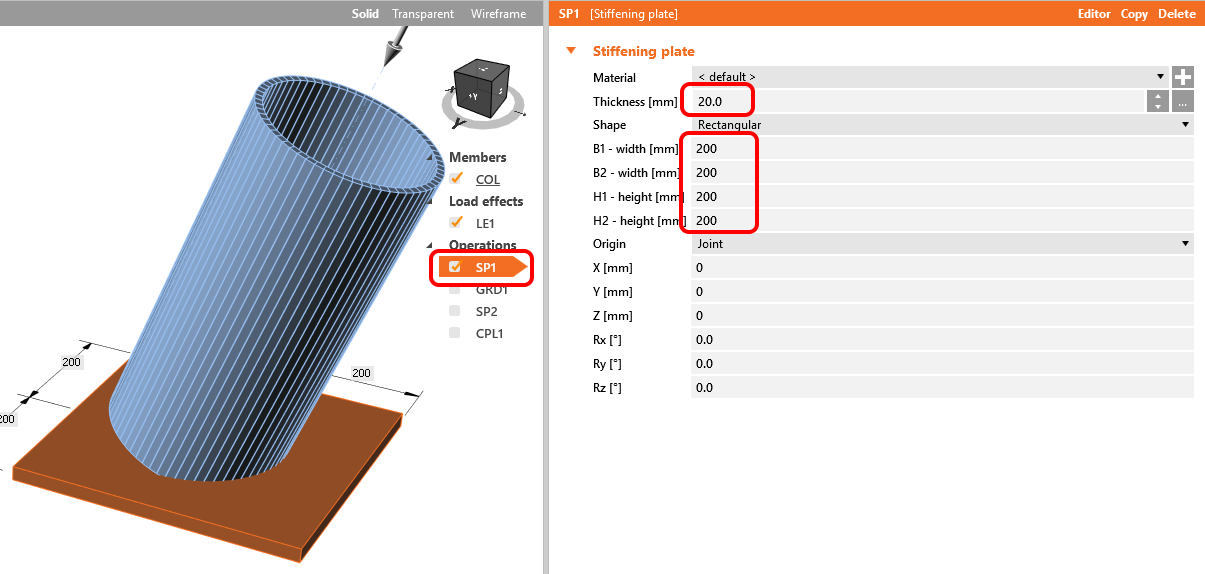

1. Crie uma placa de enrijecimento geral para formar a placa de base.

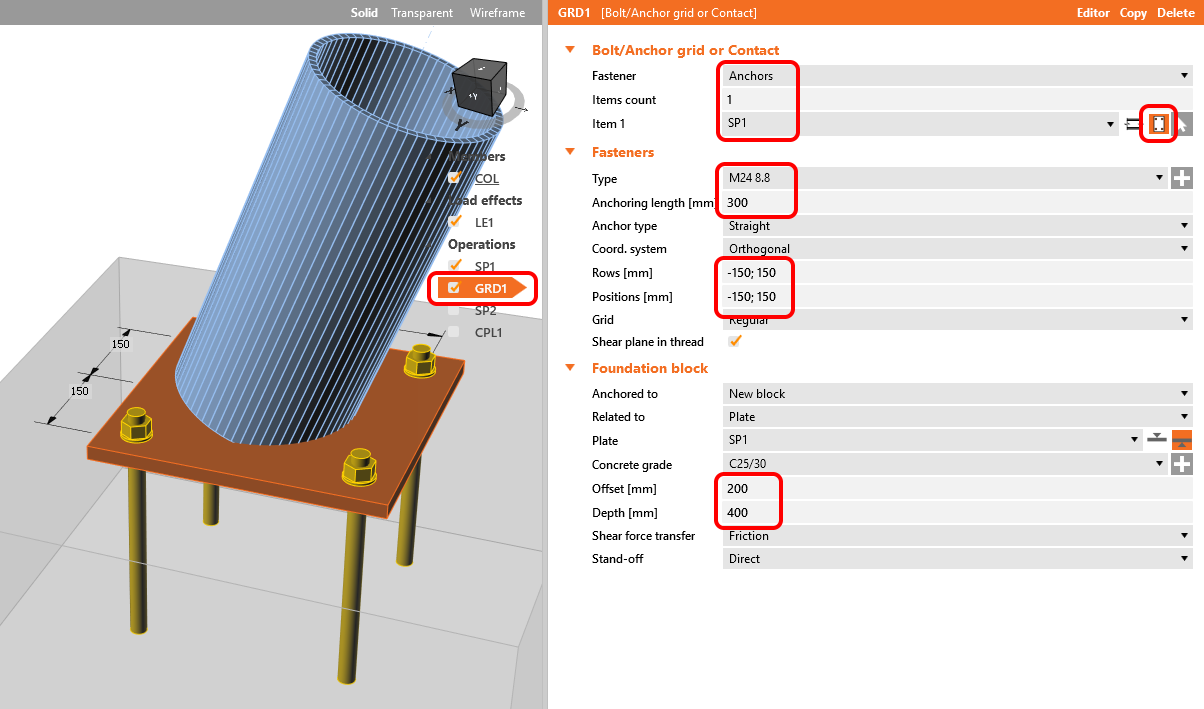

2. Defina âncoras gerais com a operação Bolt grid para ancorar a placa de base ao bloco de betão

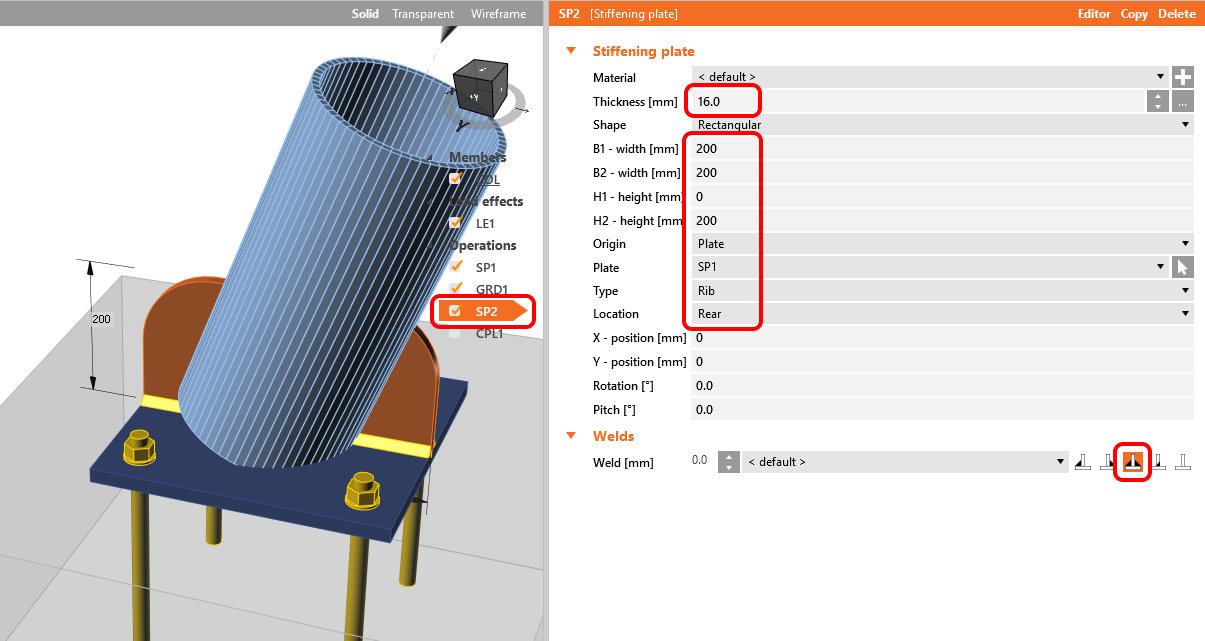

3. Adicione outra placa de enrijecimento geral na posição correta para criar uma nervura que atravessa o tubo e solde-a à placa de base.

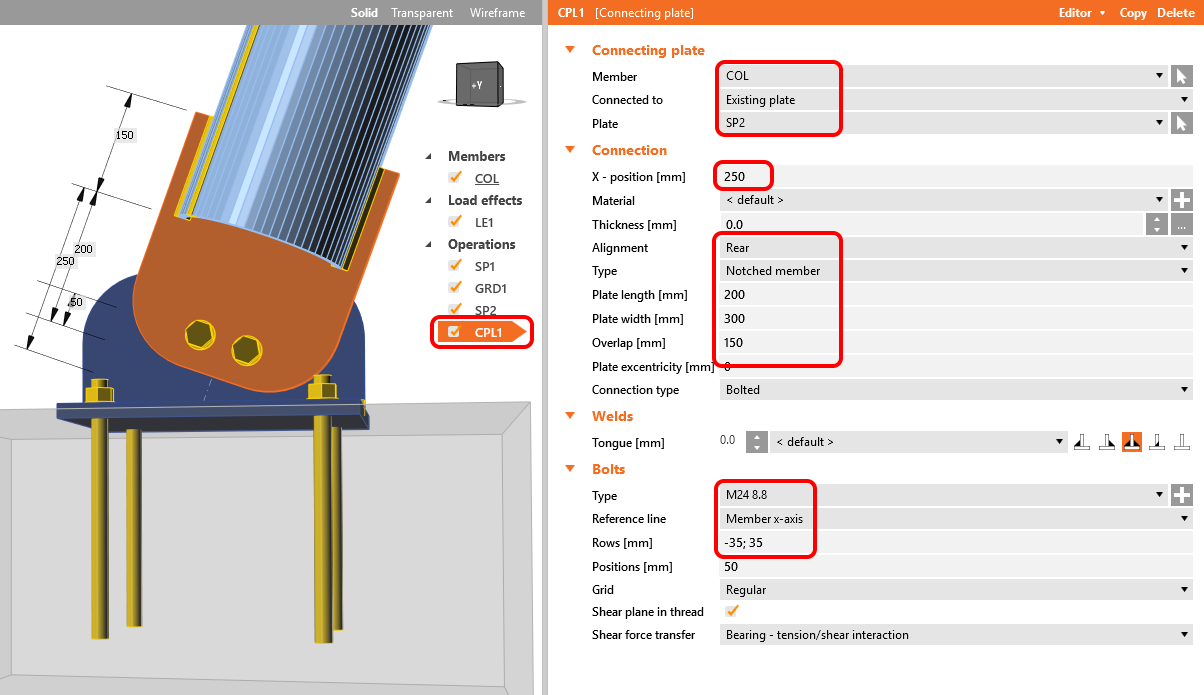

4. Adicione a operação de fabrico da placa de ligação e ajuste as suas propriedades de forma a produzir dois parafusos. As placas são moldadas no Editor com uma forma arredondada.

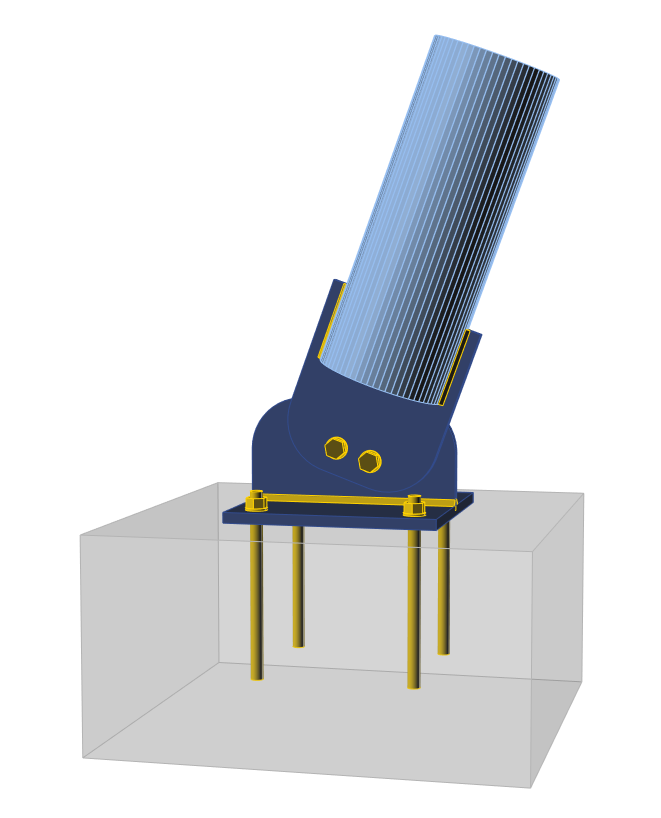

5. A sapata com placa de ligação está pronta para ser calculada. Para simular o elemento de contraventamento que transfere apenas força normal e força de corte, mude o tipo de modelo para N-Vy-Vz.
Consulte os detalhes no vídeo gravado.
