Les éléments dans IDEA StatiCa Connection sont chargés par des liens rigides à leurs extrémités, et les contraintes dans les éléments doivent se développer sur de courtes longueurs d'élément afin que les résultats dans les assemblages soient précis.
Les tronçons d'éléments modélisés par des éléments coques sont prolongés au-delà de la dernière opération de fabrication d'une longueur qui dépend des paramètres de configuration du code et des dimensions de la section transversale.

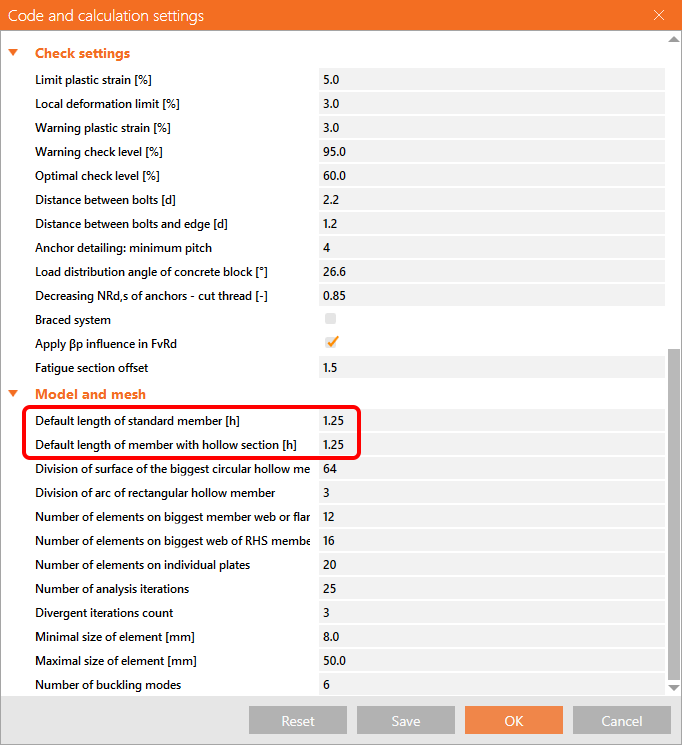

Les entrées de configuration du code dans la section Modèle et maillage, « Longueur par défaut d'un élément standard » et « Longueur par défaut d'un élément à section creuse », définissent le multiplicateur de la plus grande dimension extérieure de la section transversale. Le multiplicateur par défaut est fixé à une valeur assez faible de 1,25 car, au-delà de ces tronçons d'éléments, les éléments condensés sont utilisés.
Assemblages standard
Dans l'exemple de la section transversale de la figure ci-dessous, la longueur automatique est par défaut AL = 1,25 × b = 1,25 × 200 = 250 mm. Le logiciel détecte automatiquement la plus grande des dimensions de la section transversale et l'utilise pour la détermination de la longueur.
Dans le cas d'un assemblage similaire à celui de l'exemple, la longueur dépend des opérations utilisées. La dernière opération de fabrication est l'ouverture, le boulon, la soudure ou le contact relié à l'élément. Notez que l'élément continu est prolongé symétriquement des deux côtés. La longueur automatique est représentée par AL.
Assemblages avec jarrets
La seule exception concerne un assemblage avec des élargisseurs. Étant donné que les jarrets modélisés par des élargisseurs peuvent être très longs, dans ce cas, le logiciel ne prolonge pas automatiquement l'élément par les élargisseurs. Pourquoi ? Et quelle est la différence entre les élargisseurs courts et longs ?

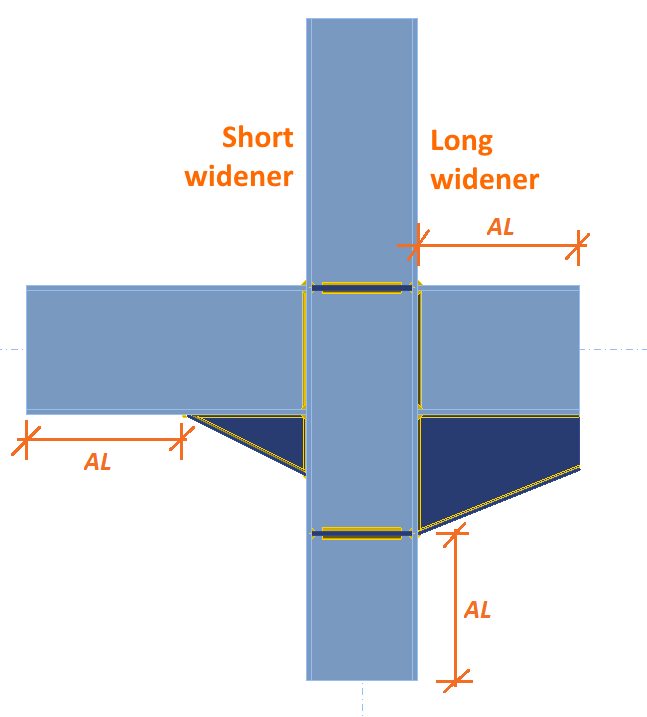

- Élargisseur court : l'élargisseur se termine avant la fin de la partie de tronçon visible (la dernière opération de fabrication sur l'élément plus la longueur automatique)
- Élargisseur long : l'élargisseur se termine au-delà de la fin de la partie de tronçon visible (la dernière opération de fabrication sur l'élément plus la longueur automatique)
Si le logiciel termine l'élément au-delà de l'élargisseur long, le risque de résultats inexacts augmente considérablement. L'application Connection se concentre sur les détails dans les structures. Nous recommandons d'utiliser l'application IDEA StatiCa Member pour concevoir et effectuer la vérification normative de l'élément dans son ensemble.
