Comment utiliser un élément en barre pleine (tige)

Cet article est également disponible en
ENCSDEESFRITPTNLHURO
Traduit par IA depuis l'anglais

Il existe certaines spécifications dont chaque utilisateur doit être conscient lors de l'utilisation de la section transversale en barre pleine (tige) dans le modèle IDEA StatiCa Connection.

La section transversale en barre pleine (tige) est principalement dédiée aux éléments en traction. Elle peut être trouvée dans la bibliothèque de profils ; néanmoins, son applicabilité est limitée à deux opérations de fabrication uniquement : la platine de connexion et le gousset.

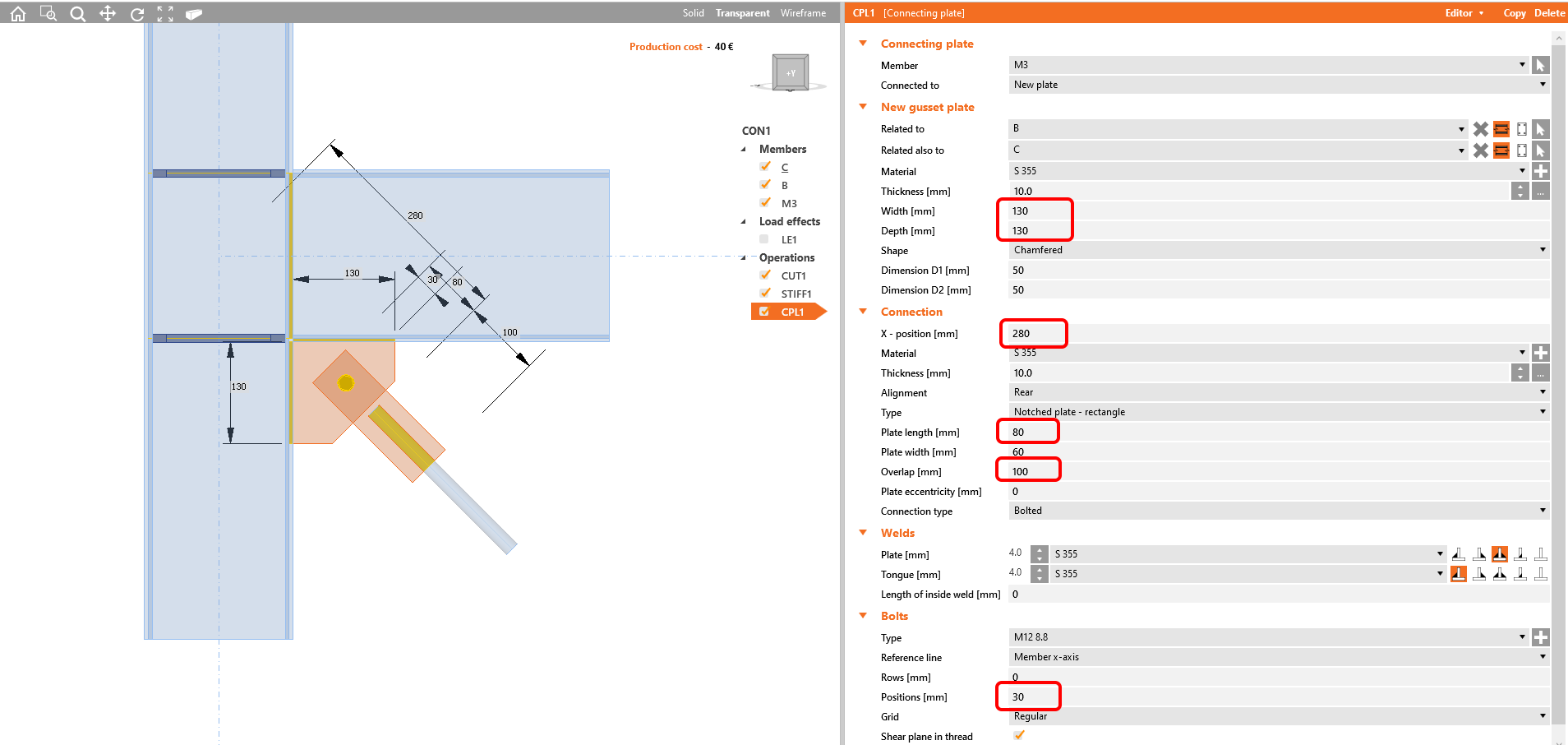

Voici les dimensions principales lors de l'utilisation de l'opération Platine de connexion - Platine entaillée - rectangle :

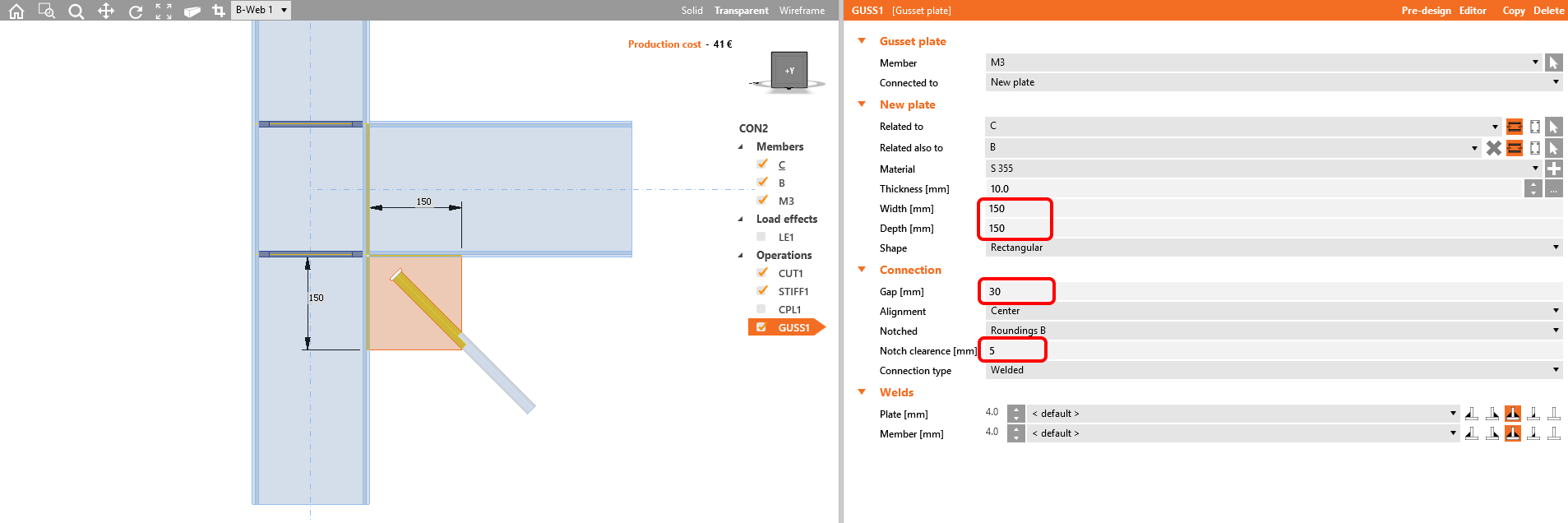

Et ici, lorsque vous utilisez le Gousset :

Dans les deux cas, le profil n'est pas maillé par des éléments coques comme tous les autres ; par conséquent, le logiciel ne présente pas de résultats sur ceux-ci. La vérification normative d'un tel élément doit être effectuée dans le modèle d'analyse global 3D. Malgré cela, les soudures adjacentes sont vérifiées normativement comme d'habitude.

Voir plus dans la vidéo suivante :
