La différence fondamentale entre un élément standard et un élément de raidissement est que nous ne pouvons pas saisir d'efforts internes ni d'appuis sur les éléments de raidissement. Nous utilisons les éléments standard uniquement si nous devons leur appliquer une charge ou une contrainte.
Un élément de raidissement ne fait pas partie du modèle d'analyse 1D par MEF d'origine ; il comble uniquement les parties manquantes de l'assemblage. Une autre caractéristique d'un élément de raidissement, contrairement à un élément standard, est que vous pouvez lui donner la longueur dont vous avez besoin.

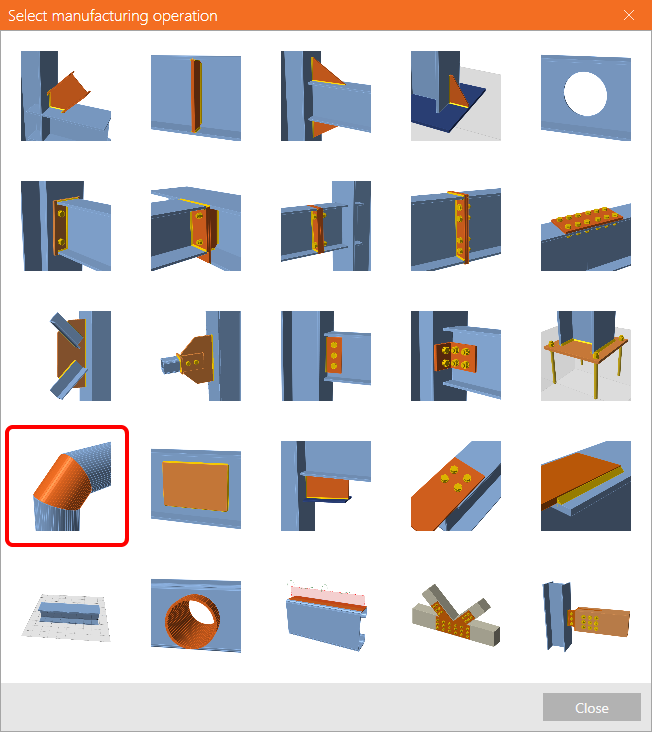

Pour ajouter un élément de raidissement, cliquez sur une nouvelle Opération et sélectionnez une nouvelle opération de fabrication :

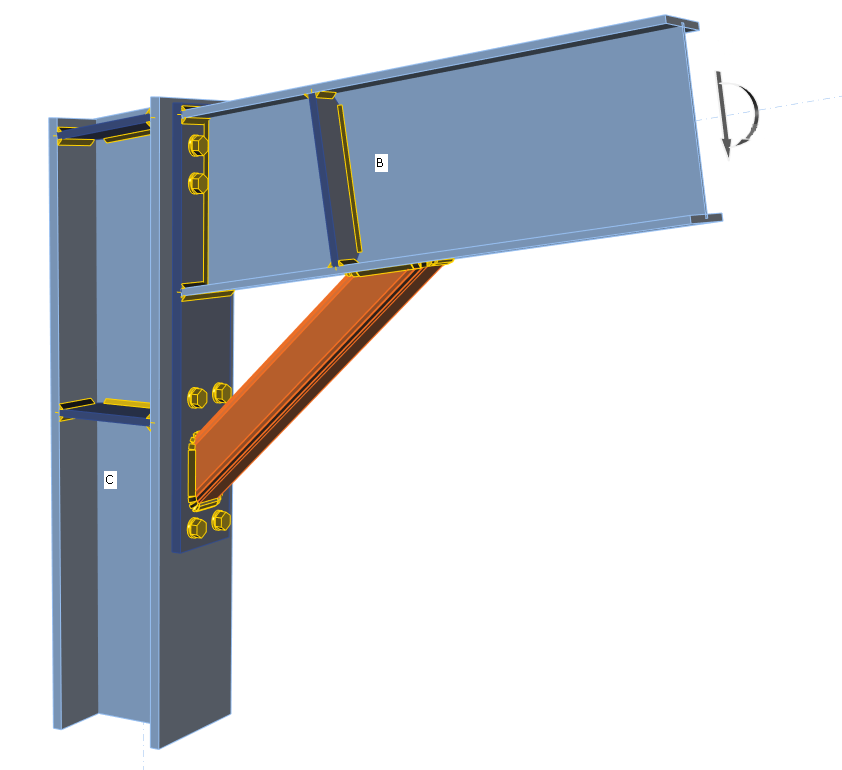

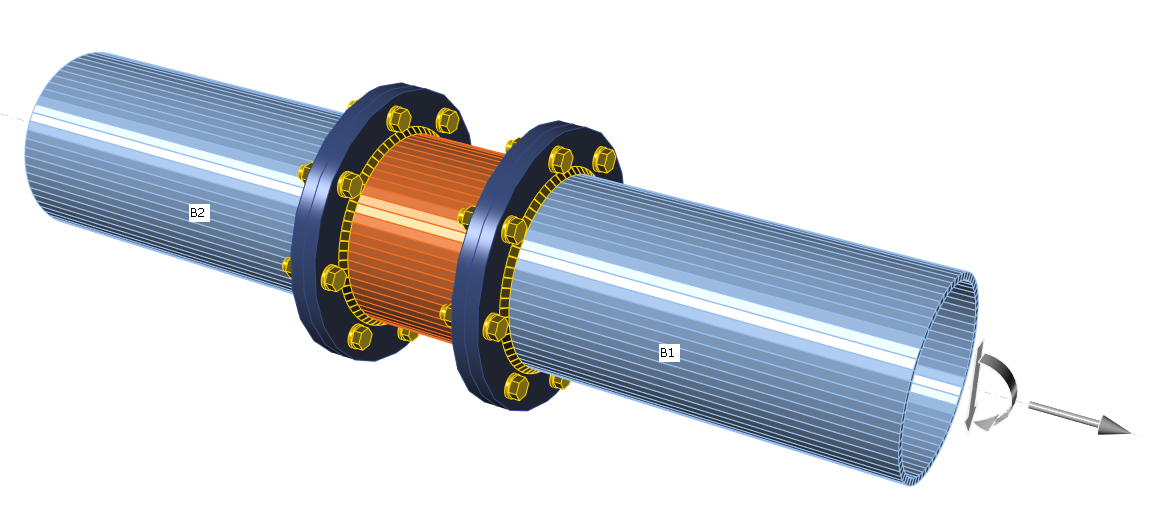

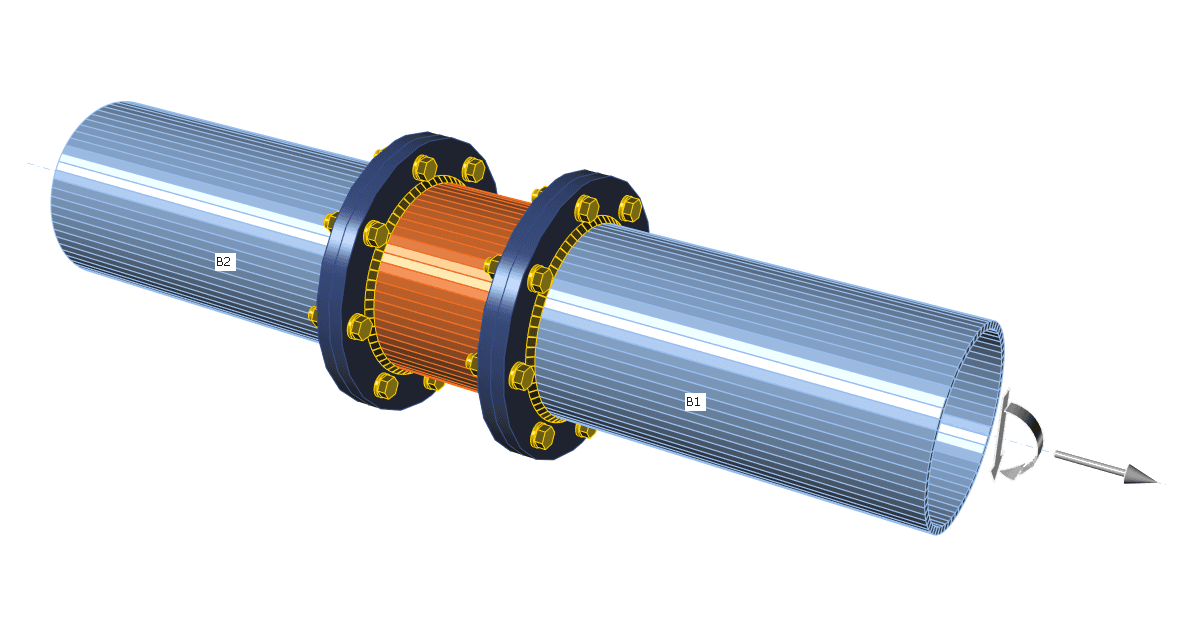

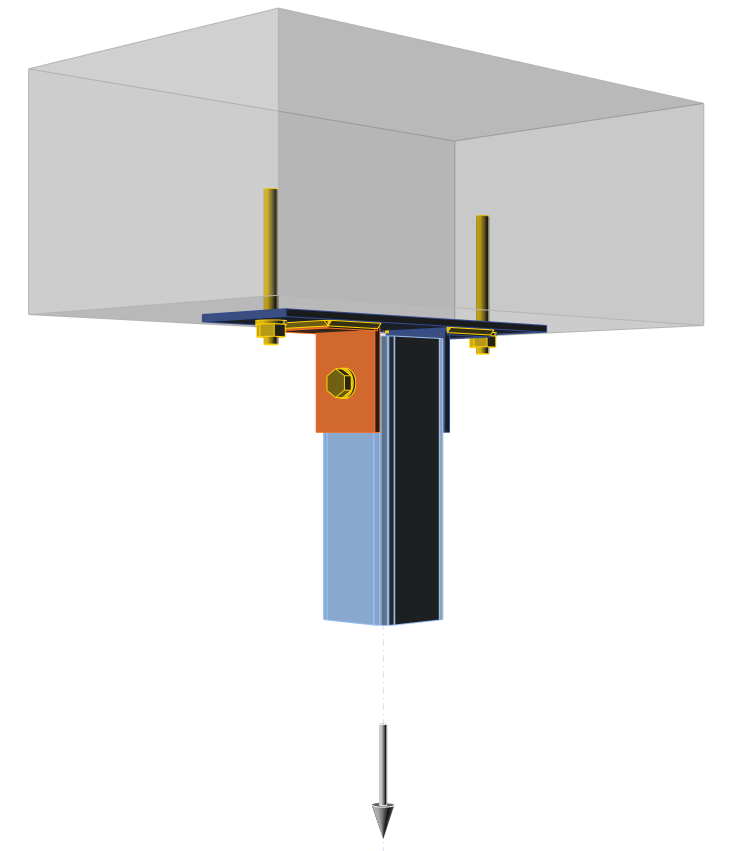

Les exemples typiques où l'opération d'élément de raidissement est utilisée sont, par exemple, la partie intermédiaire de l'élément continu assemblé ou le support de contreventement entre un poteau et une poutre, ou encore l'ancrage par cornières.
Le résumé de l'opération d'élément de raidissement et la procédure pour créer un exemple avec un élément de raidissement sont présentés dans la vidéo suivante.
