Diferența fundamentală dintre un element standard și un element de rigidizare este că nu putem introduce forțe interioare și reazeme pe elementele de rigidizare. Folosim elemente standard doar dacă trebuie să aplicăm încărcări/constrângeri pe acestea.
Un element de rigidizare nu face parte din modelul de analiză 1D MEF; el completează doar părțile lipsă ale nodului. O altă caracteristică a unui element de rigidizare, spre deosebire de un element standard, este că îl puteți avea la orice lungime aveți nevoie.

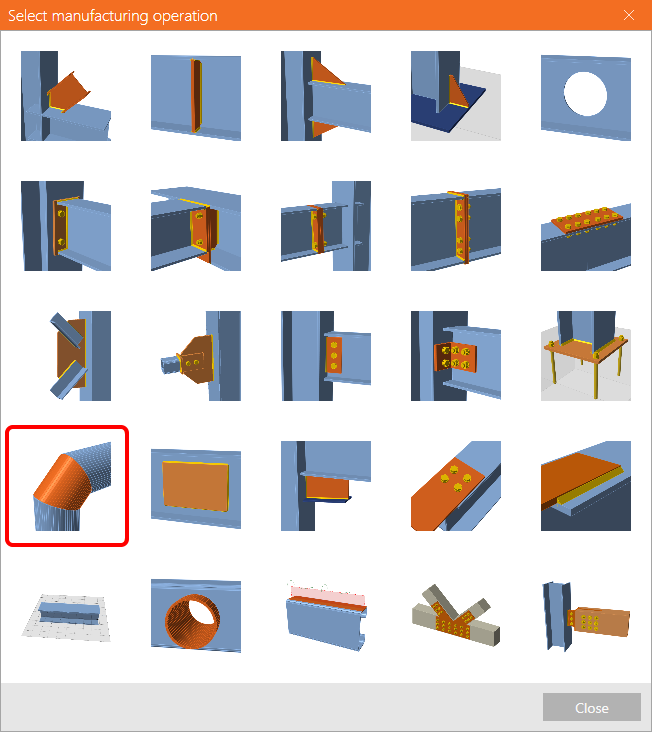

Pentru a adăuga un element de rigidizare, faceți clic pe Operație nouă și selectați o nouă operație de fabricație:

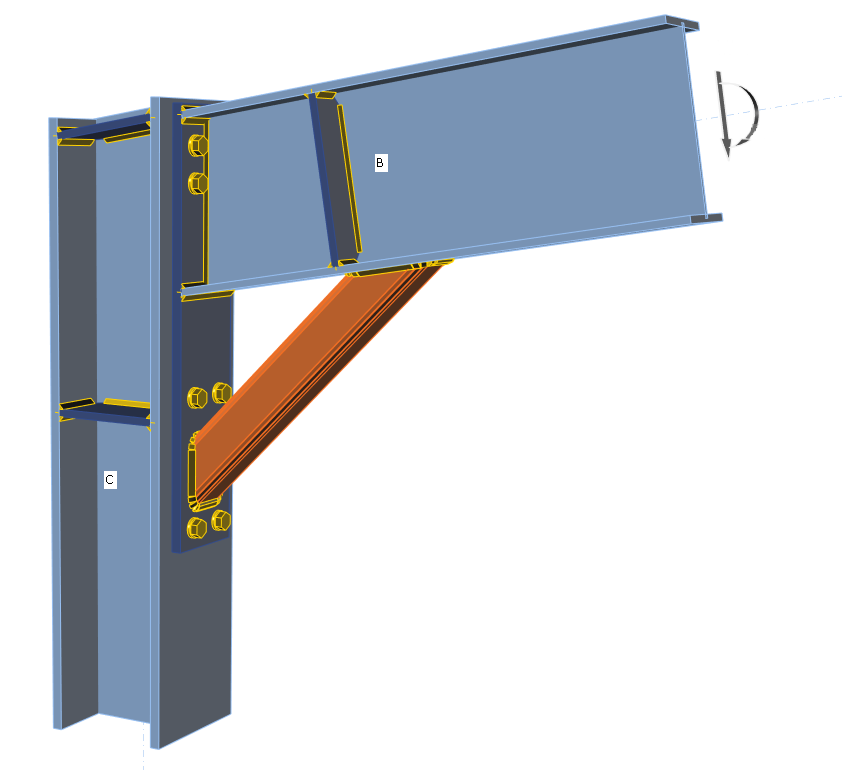

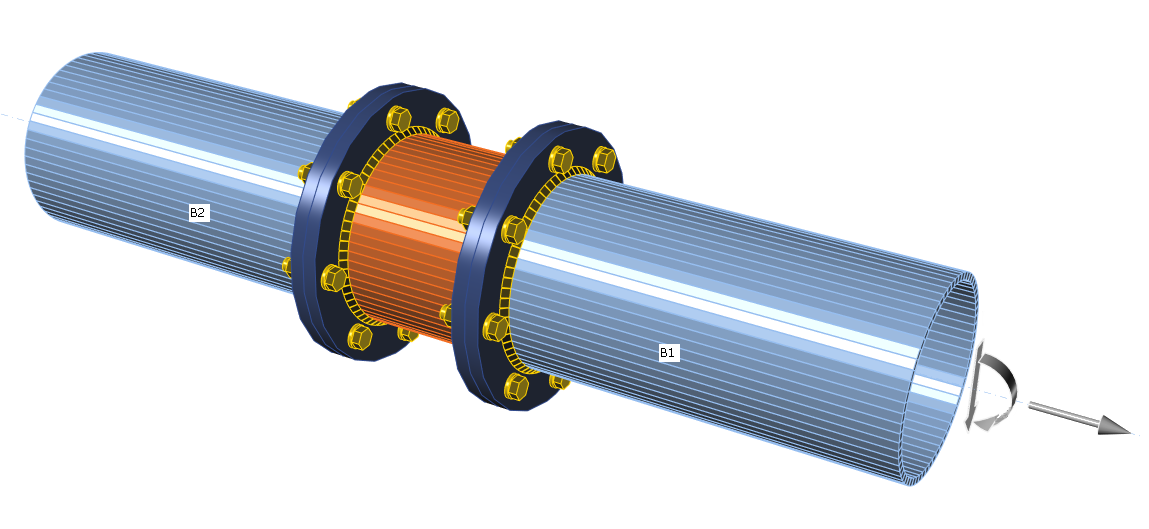

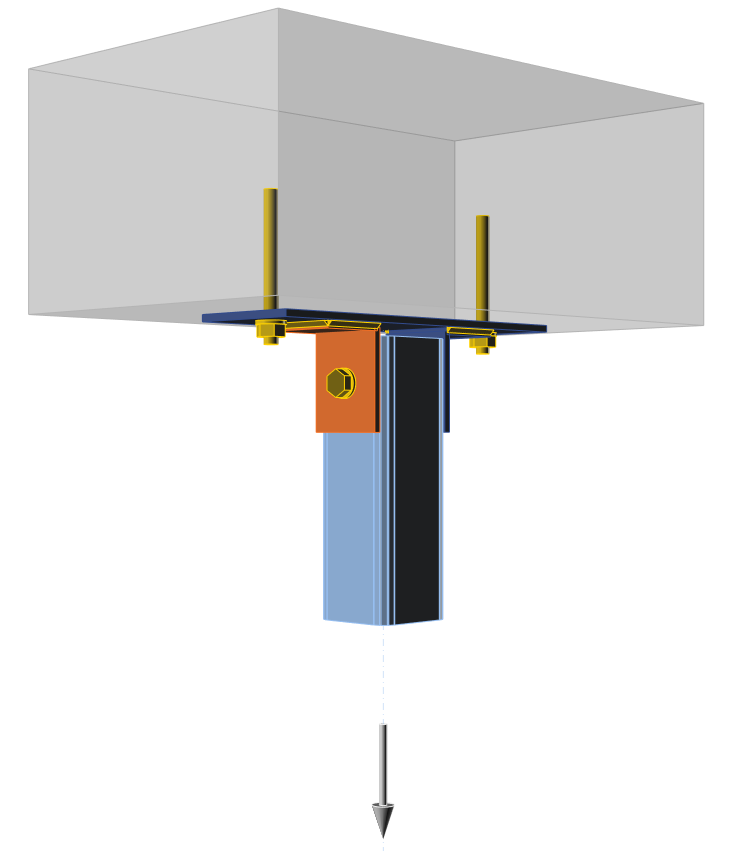

Exemple tipice în care se utilizează operația cu element de rigidizare sunt, de exemplu, partea intermediară a elementului continuu conectat sau suportul de proptea între un stâlp și o grindă sau ancorarea prin corniere de prindere.
Rezumatul operației cu element de rigidizare și procedura de creare a unui exemplu cu un element de rigidizare sunt demonstrate în videoclipul următor.
