Pozițiile relative ale elementelor
Cum se definește poziția corectă a încărcării (Forțe în)
Echilibru și element de reazem
Informații esențiale despre constrângeri, lungimea elementului și analiza GMNA vs MNA
Când se utilizează un element de rigidizare?
Cum se modelează o îmbinare cu un singur șurub (Tipul modelului)
Poziția forței de forfecare - introducere și vizualizare
Lungimea implicită a elementului în Connection
Orientarea corectă a SLC (sistemului de coordonate locale)
Cum se utilizează un element de tip tijă (bară plină)
Pozițiile relative ale elementelor
Model de analiză a îmbinării metalice
Pozițiile relative ale elementelor
Connection designSteelKnowledge baseConnectionEN (Eurocode)

Pozițiile relative ale elementelor

Acest articol este disponibil și în
ENDEESFRITPTNLHURO
Tradus de AI din limba engleză

Această nouă funcționalitate permite plasarea cu ușurință a elementelor relativ la plăcile altor elemente. Elementele pot fi aliniate la plăcile altor elemente. Plăcile sunt deplasate și rotite pentru a fi paralele.

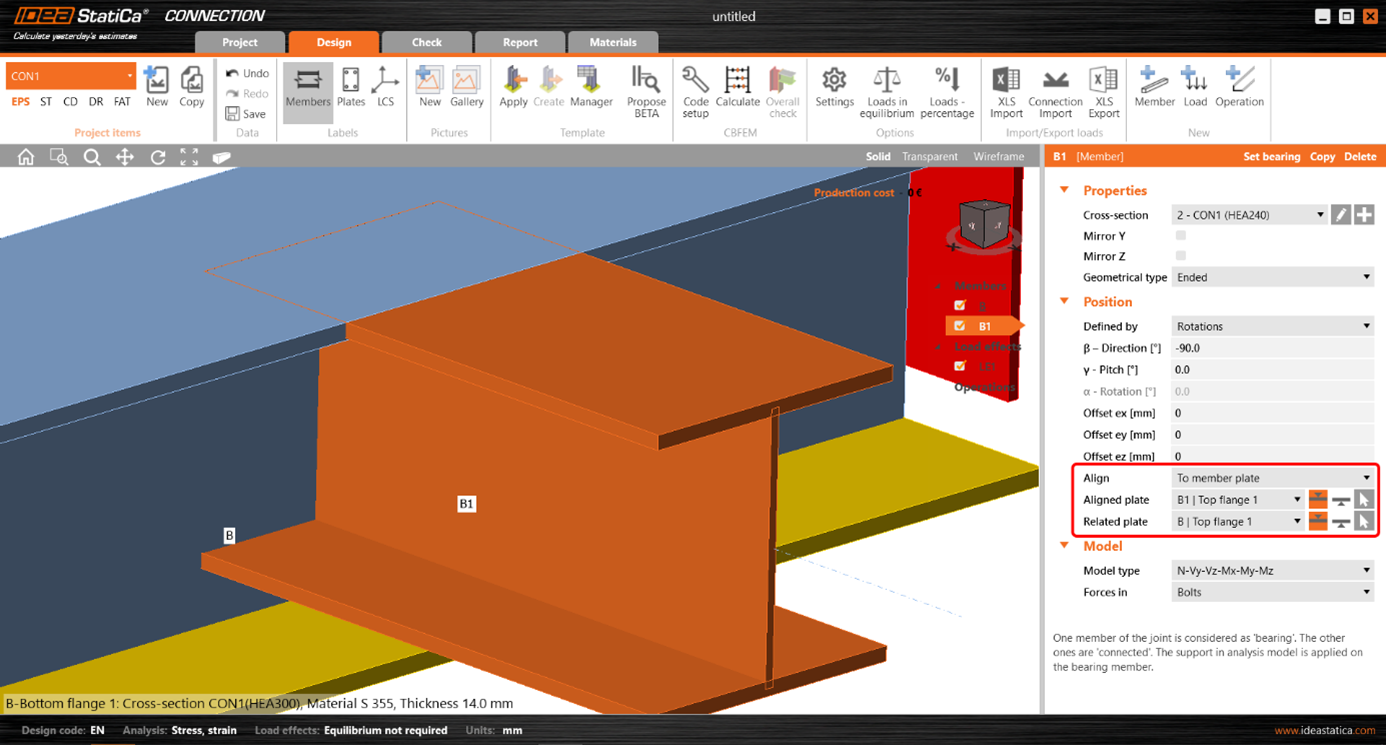

Puteți modifica poziția elementului în proprietățile acestuia.

În plus, funcționalitatea este disponibilă și pentru diferite operații de fabricație: elementul de rigidizare poate fi poziționat relativ la o altă placă. Elementul de rigidizare este plasat perpendicular pe axa elementului în mod implicit.

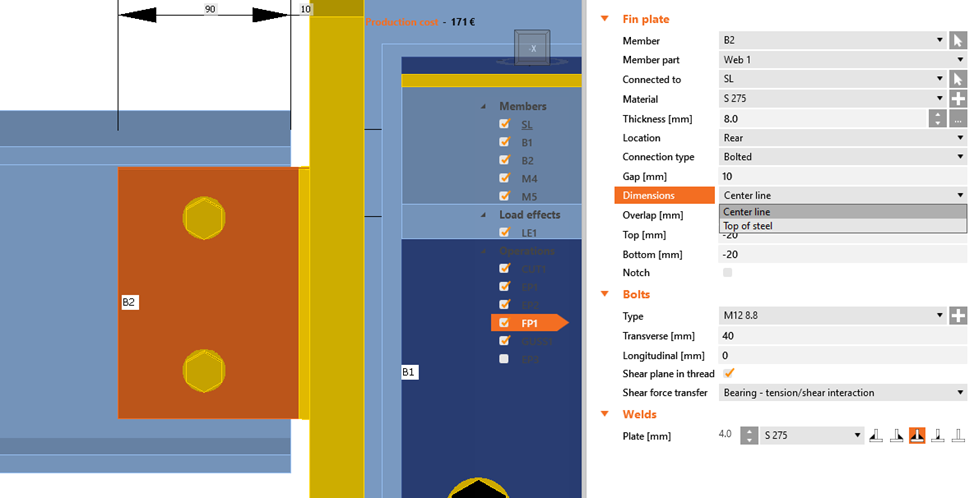

Operațiile de fabricație sunt consolidate - grila de proprietăți este unificată și o nouă setare a Dimensiunii: „Top of steel" este disponibilă pentru:

  • Cornier de prindere
  • Placă de inimă
  • Placă de capăt
  • Eclisă
  • Tronson scurt
  • Placă la placă

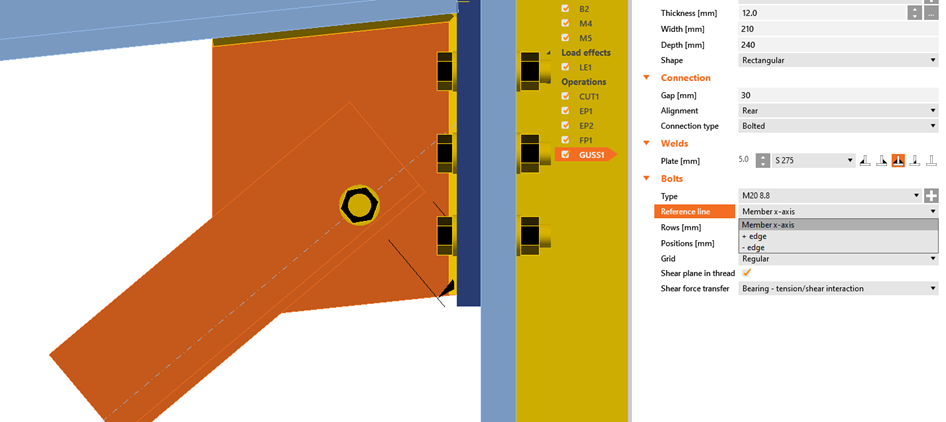

Introducerea poziției șurubului: Linia de referință poate fi modificată

Introducerea poziției șurubului: Linia de referință poate fi modificată

Disponibil în ediția Expert și Enhanced .
