A relação entre o LCS (sistema de coordenadas local) e as partes associadas, como chapas, parafusos ou cargas, é fundamental; manipular as propriedades da posição do elemento influencia a sua posição.

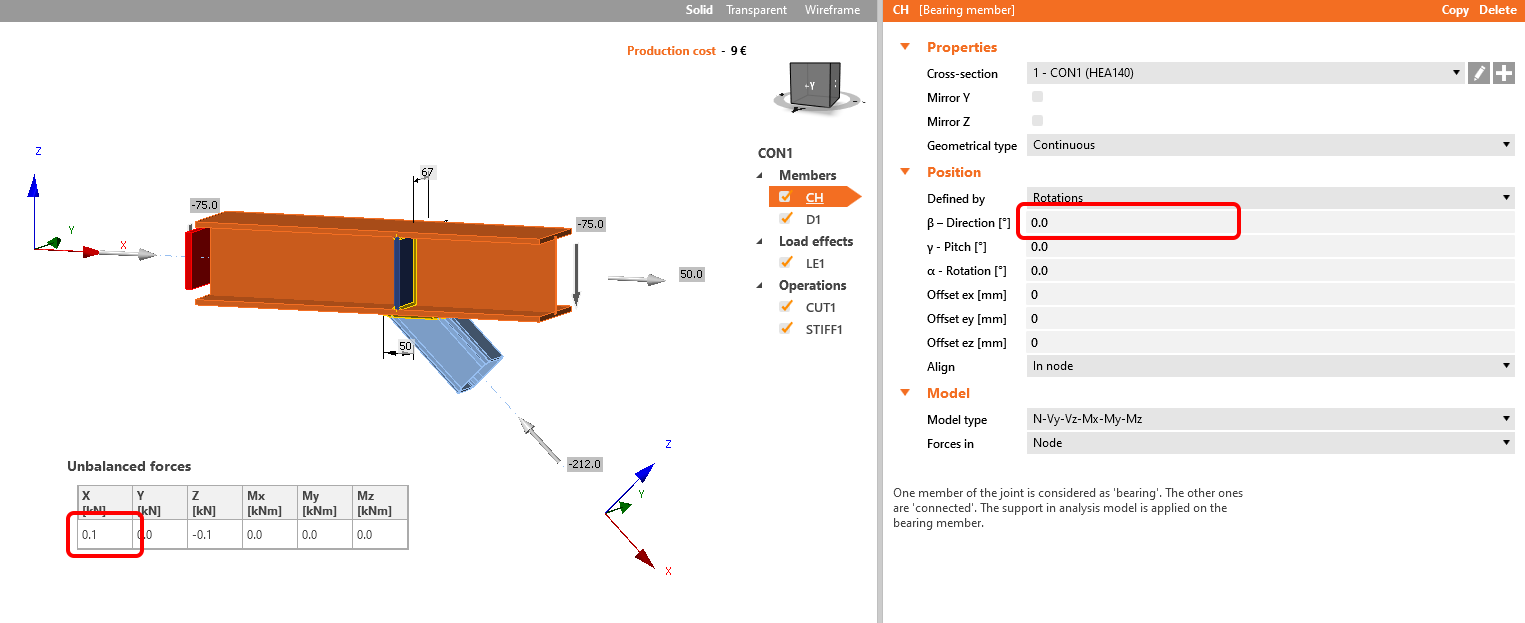

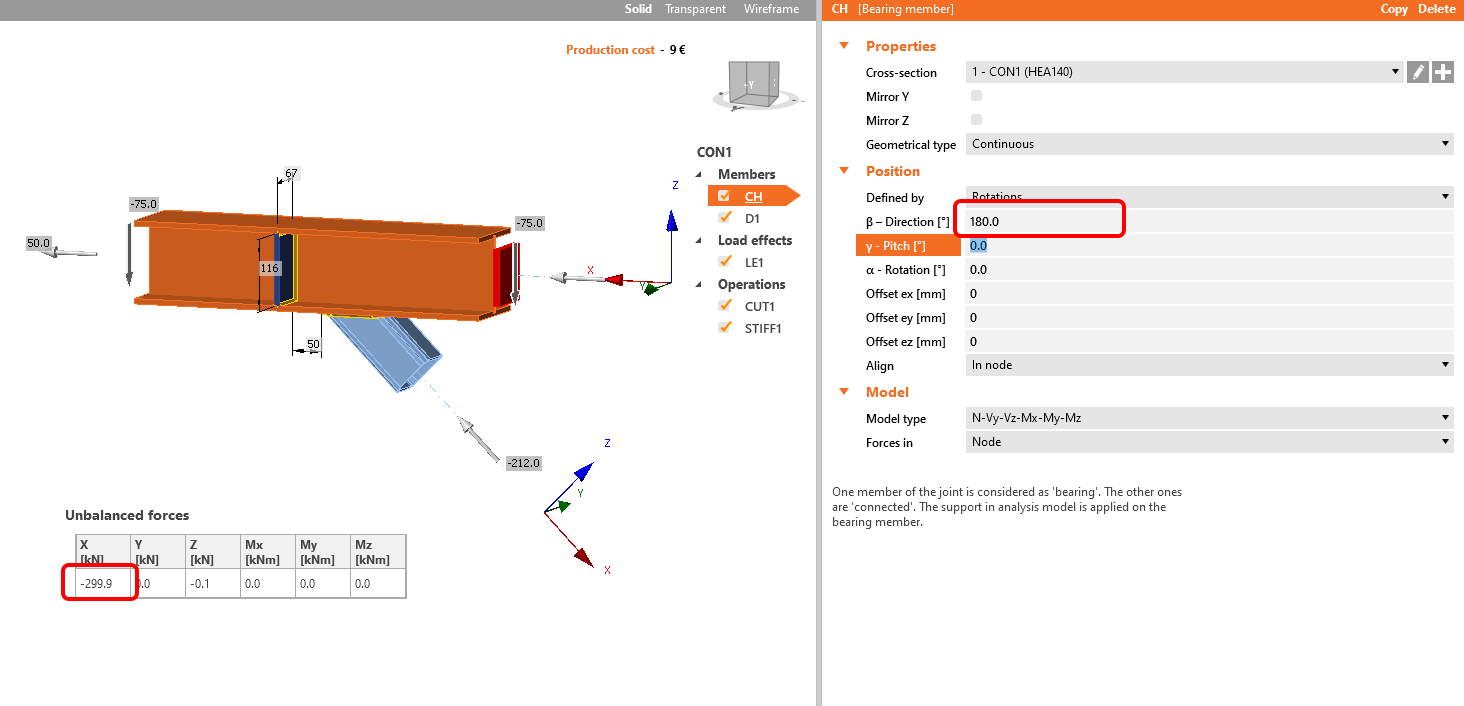

No exemplo seguinte, rodar o elemento na direção beta altera a direção do LCS e provoca grandes diferenças na junta. Observe a posição do enrijecedor e verifique também as forças de desequilíbrio.

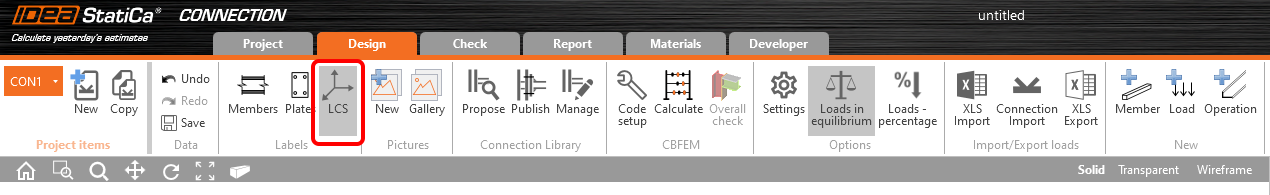

A visibilidade da direção do LCS pode ser definida na faixa de opções superior.
Assista ao seguinte webinar, onde a correspondência do sistema de coordenadas local (LCS) de ambas as vigas o ajudará a projetar a junta.
