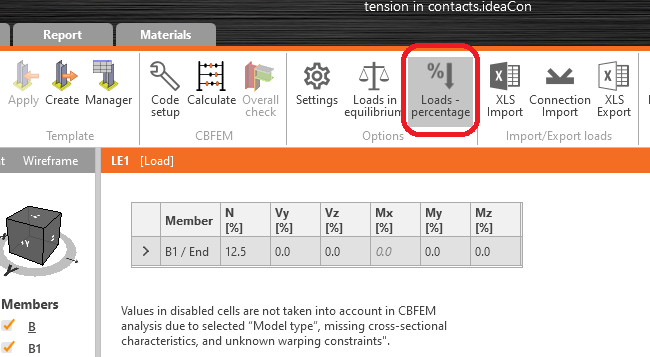

Uma nova e simples opção para definir os efeitos da ação foi adicionada ao IDEA StatiCa Connection 20.1. Os elementos podem ser carregados por uma percentagem definida da capacidade da sua secção transversal. A definição de cargas como percentagem da capacidade da secção transversal destina-se principalmente a ser uma ferramenta simples. É preferível definir cargas em equilíbrio.
As propriedades da secção transversal podem ser consultadas no separador Materiais. A torção está desativada porque a resistência do elemento à torção não pode ser claramente determinada devido a restrições de empenamento desconhecidas.
Os esforços internos para os efeitos da ação são calculados da seguinte forma:
- Carga normal:
- \(N=A \cdot f_y / \gamma_{M0}\)
- Carga de corte:
- \(V_z =\frac{A_z \cdot f_y}{\sqrt{3} \cdot \gamma_{M0}}\)
- \(V_y =\frac{A_y \cdot f_y}{\sqrt{3} \cdot \gamma_{M0}}\)
- Momento fletor:
- \(M_y = W_{el,y} \cdot f_y / \gamma_{M0}\)
- \(M_z = W_{el,z} \cdot f_y / \gamma_{M0}\)
Note que \(\gamma_{M0}\) é um coeficiente parcial de segurança do material e a sua designação pode diferir entre as normas. Note também que algumas normas, como a AISC, utilizam valores ligeiramente diferentes para o carregamento de corte, por exemplo 0,6. No entanto, no IDEA StatiCa Connection, as fórmulas seguem o critério de cedência de von Mises e são iguais em todas as normas.
Disponível nas edições Expert e Enhanced .
