1 Dự án mới

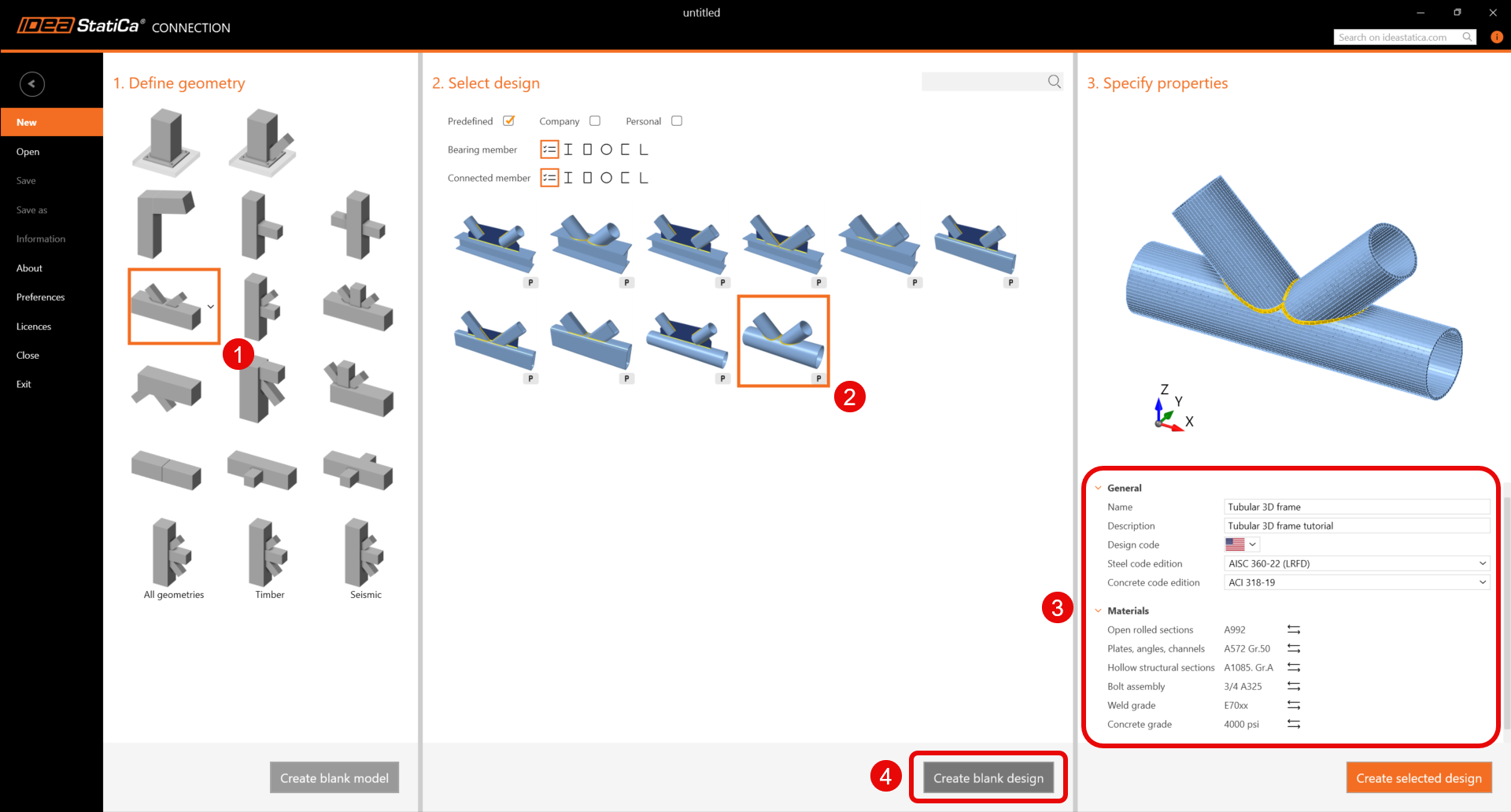

Bắt đầu bằng cách khởi chạy IDEA StatiCa Connection. Tạo một dự án mới bằng cách chọn mẫu gần nhất với thiết kế yêu cầu, điền tên và mô tả của dự án. Sau khi chọn các thuộc tính cần thiết, xác nhận bằng Create blank design.
Vì bạn làm việc theo tiêu chuẩn AISC, hãy đặt đơn vị hệ Anh (xem Cách thay đổi hệ đơn vị).
2 Hình học
Bắt đầu với việc chỉnh sửa hình học nút liên kết. Chọn cấu kiện CH và nhấp vào biểu tượng "+" để mở Cross-Section Navigator. Chọn tiết diện rỗng tròn và chọn tiết diện HSS12.75X.500 cùng với thư viện tương ứng.
Các thuộc tính của cấu kiện CH phải được điều chỉnh, làm theo hình ảnh bên dưới.
Tận dụng cấu kiện đã chuẩn bị để sao chép các thuộc tính của nó, trong cây danh sách các đối tượng, nhấp chuột phải vào cấu kiện CH và chọn lệnh Copy.
Điều chỉnh các thuộc tính của cấu kiện M4 theo hình ảnh bên dưới.
Tiến hành thay đổi tiết diện trên cấu kiện xiên D1. Trong trường hợp này, tiết diện HSS6.625X0.375 đã được định nghĩa sẵn trong mẫu. Chọn tiết diện đầu tiên từ menu thả xuống và điều chỉnh các thuộc tính như hình bên dưới.
Tiến hành với cấu kiện xiên thứ hai D2 và thay đổi các thuộc tính theo hình ảnh bên dưới. Tiết diện mới là HSS10.75X.375.
Bây giờ bạn cần thêm một cấu kiện khác, nhấp vào tùy chọn Member trên thanh ribbon phía trên. Thay đổi hướng và tiết diện cho cấu kiện mới như hình ảnh bên dưới.
3 Hiệu ứng tải trọng
Bạn có thể tiếp tục với Hiệu ứng tải trọng. Một hiệu ứng tải trọng đã được tự động thêm bởi trình hướng dẫn. Bạn sẽ nhập tất cả nội lực vào bảng. Đừng quên bật lệnh Loads in equilibrium trên thanh ribbon phía trên.
4 Thiết kế
Bạn phải xác định thao tác gia công phù hợp. Bắt đầu bằng cách chọn tính năng Operation trên thanh ribbon phía trên. Cửa sổ Manufacturing operations sẽ mở ra với tất cả các thao tác có sẵn. Chọn thao tác Plate to plate và điều chỉnh các thuộc tính như hình ảnh bên dưới.

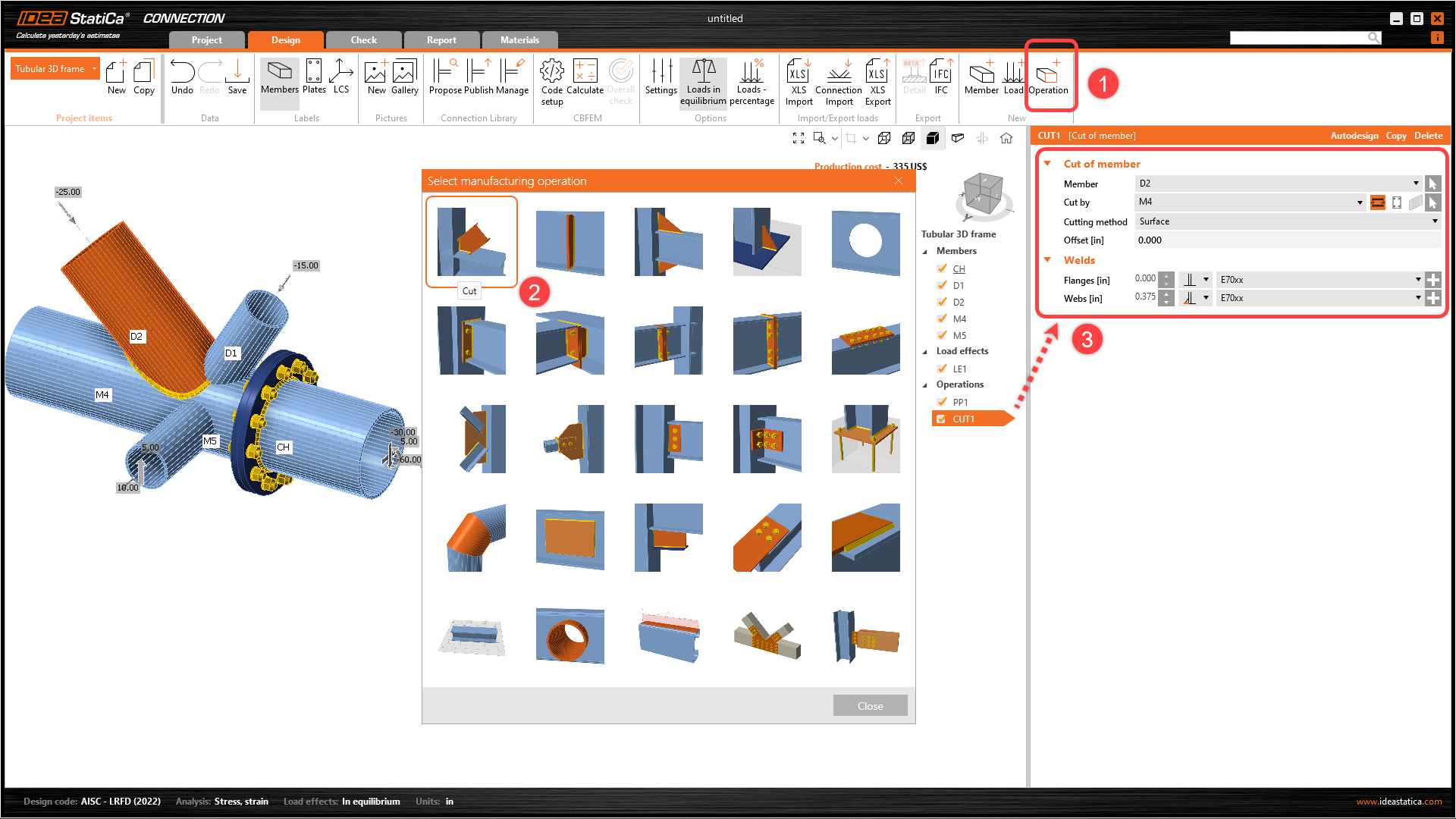

Bây giờ, kết nối các cấu kiện còn lại bằng thao tác gia công Cắt. Thêm một thao tác mới thông qua tính năng Operation trên thanh ribbon phía trên để cắt cấu kiện D2. Thay đổi các thuộc tính của thao tác CUT1 theo hình ảnh bên dưới.

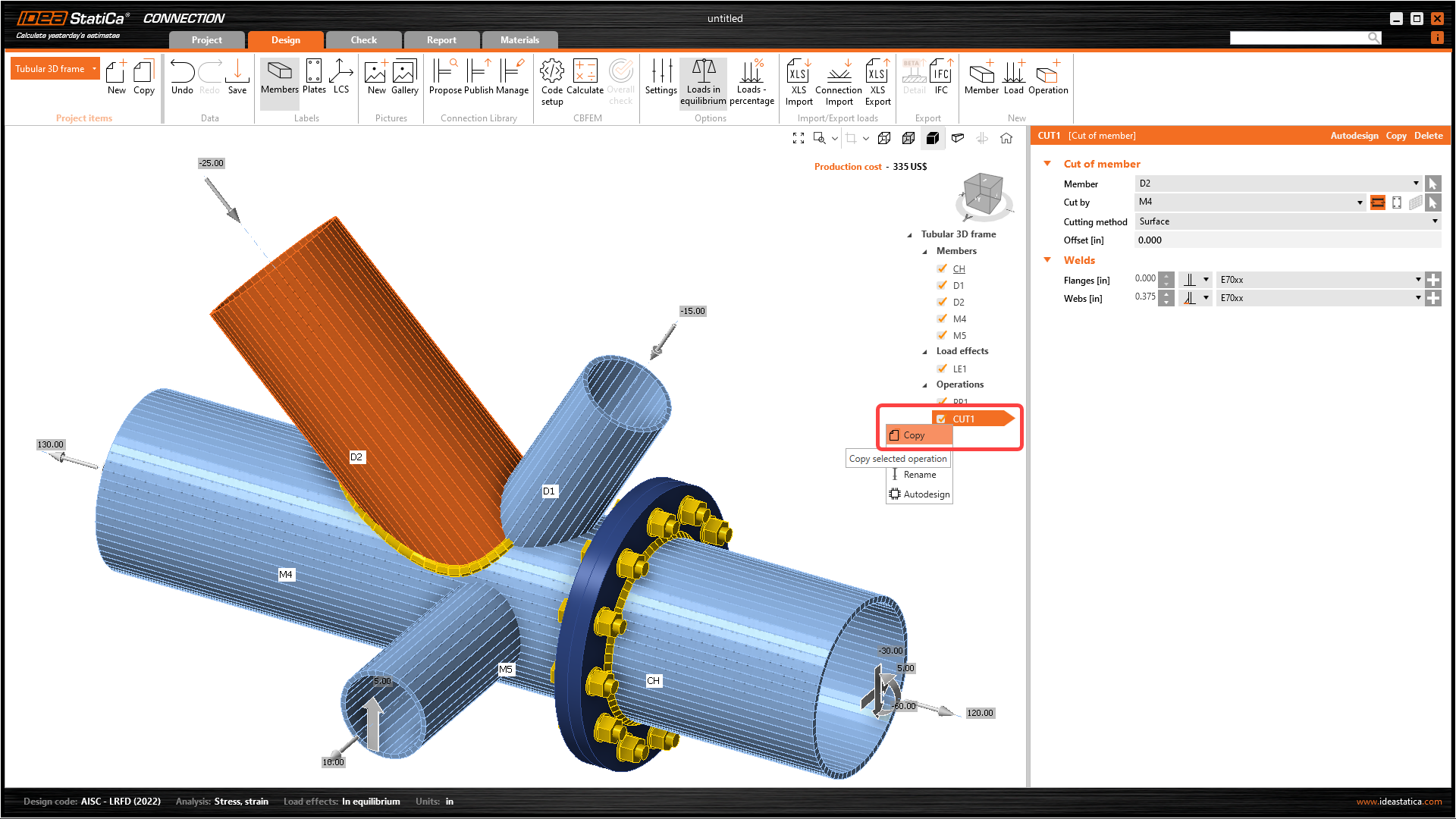

Tận dụng thao tác đã được định nghĩa, nhấp chuột phải vào thao tác CUT1 và chọn lệnh Copy.
Thay đổi các thuộc tính của thao tác CUT2 theo hình ảnh bên dưới.

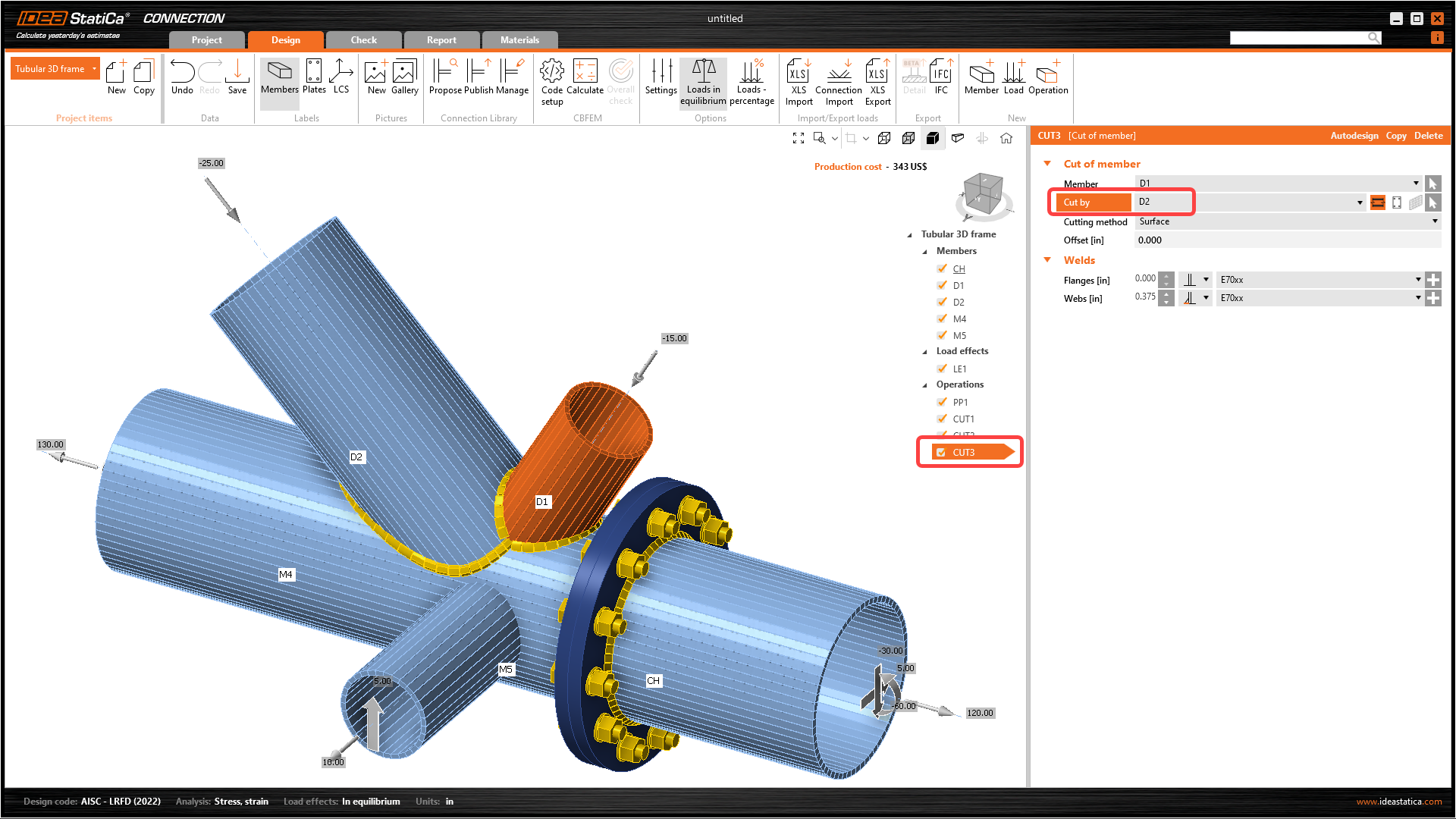

Sao chép thao tác gia công CUT2 và thay đổi các thuộc tính của thao tác gia công CUT3 theo hình ảnh bên dưới.
Bước cuối cùng trong thiết kế nút liên kết là sao chép lần cuối của CUT3. Thay đổi các thuộc tính của CUT4 theo hình ảnh bên dưới.
5 Tính toán và Kiểm tra
Bạn có thể tính toán phân tích ngay trong tab Design bằng lệnh Calculate.
Sau một lúc, tóm tắt kết quả sẽ xuất hiện ở góc trên bên trái của khung cảnh 3D, và chế độ xem Overall check model được thiết lập. Bạn có thể nhanh chóng tinh chỉnh mô hình trong trường hợp chưa hài lòng.
Bạn sẽ chọn tab Check và bật chế độ xem Equivalent stress, Mesh, và Deformed model. Bạn cũng có thể khám phá kết quả chi tiết cho Bolts, hãy mở rộng kết quả cho bu lông B7.
6 Báo cáo
Cuối cùng, chuyển đến tab Report. IDEA StatiCa cung cấp báo cáo có thể tùy chỉnh hoàn toàn để in ra hoặc lưu ở định dạng có thể chỉnh sửa.
Bạn đã thiết kế, tối ưu hóa và kiểm tra tiêu chuẩn một nút liên kết thép kết cấu theo AISC.
