Bạn có thể sử dụng công cụ chuyển đổi đơn giản (tải xuống) hoặc sử dụng API mở thông qua Python hoặc C# với các ví dụ mã nguồn được cung cấp và tự chuẩn bị quy trình chuyển đổi.
Bạn có thể chuyển đổi các dự án từ bất kỳ tiêu chuẩn thiết kế nào sang các tiêu chuẩn và biến thể sau:
- AISC (Hoa Kỳ)
- IS 800 (Ấn Độ)
- CSA (Canada)
- AS (Úc)
- GB (Trung Quốc)
- HKG (Hồng Kông)
- SP (Nga)
Lưu ý: EN (Châu Âu) chỉ được hỗ trợ là tiêu chuẩn thiết kế nguồn và chưa được hỗ trợ là tiêu chuẩn thiết kế đích.
IDEA StatiCa Connection Design Code Converter - công cụ đơn giản
Với công cụ IDEA StatiCa Connection Design Code Converter, bạn có thể thay đổi tiêu chuẩn thiết kế của các dự án liên kết thép đã lưu trong một tệp hoặc nhiều tệp cùng lúc.
Để chạy công cụ, bạn cần cài đặt ASP.NET Core trên máy tính của bạn (thường đây là một phần của hệ thống Windows và .NET framework).
Công cụ sử dụng IDEA StatiCa API. Đường dẫn mặc định đến API được đặt là:
C:\Program Files\IDEA StatiCa\StatiCa 25.0\
Bạn có thể thay đổi đường dẫn đến API khi cài đặt các phiên bản mới hơn của IDEA StatiCa.

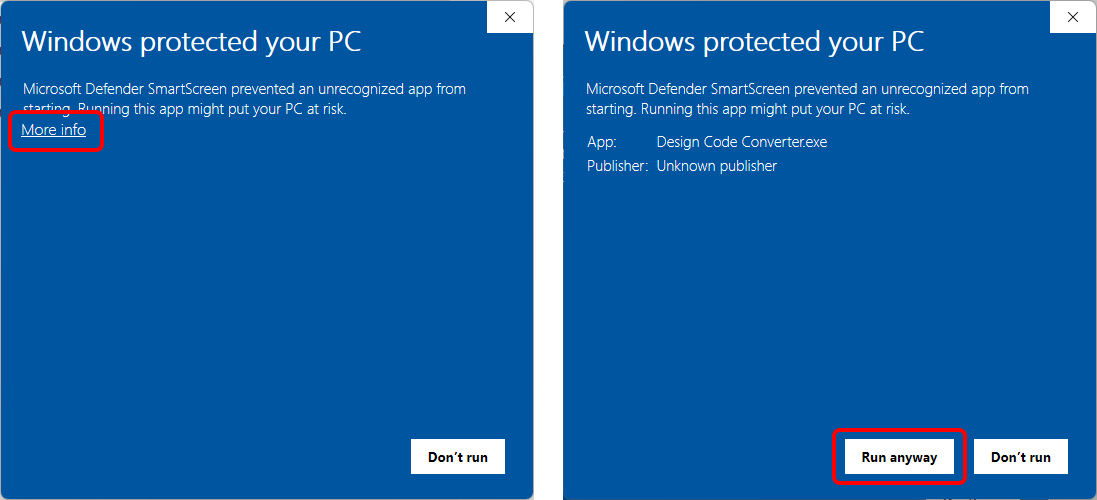

Trong trường hợp cài đặt người dùng Windows của bạn không cho phép chạy tệp .exe, hãy nhấp vào More info rồi nhấp Run anyway để mở công cụ, hoặc liên hệ với quản trị viên IT để được hỗ trợ.

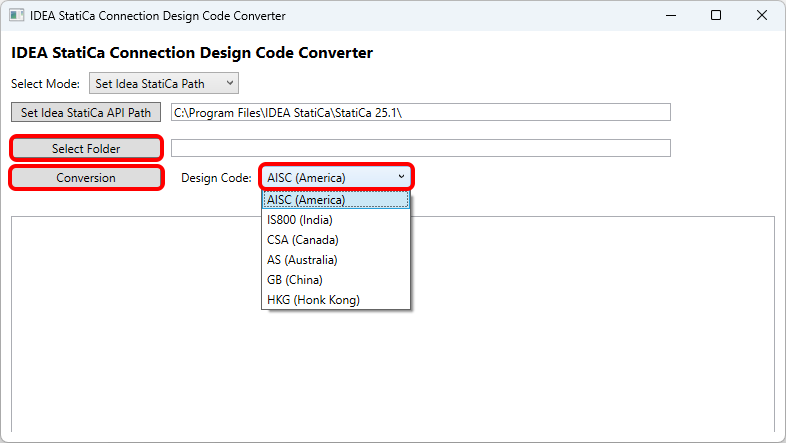

Để chuyển đổi các dự án của bạn, nhấp vào Select Folder chứa các tệp Connection, chọn Design Code mong muốn và nhấp vào Conversion.

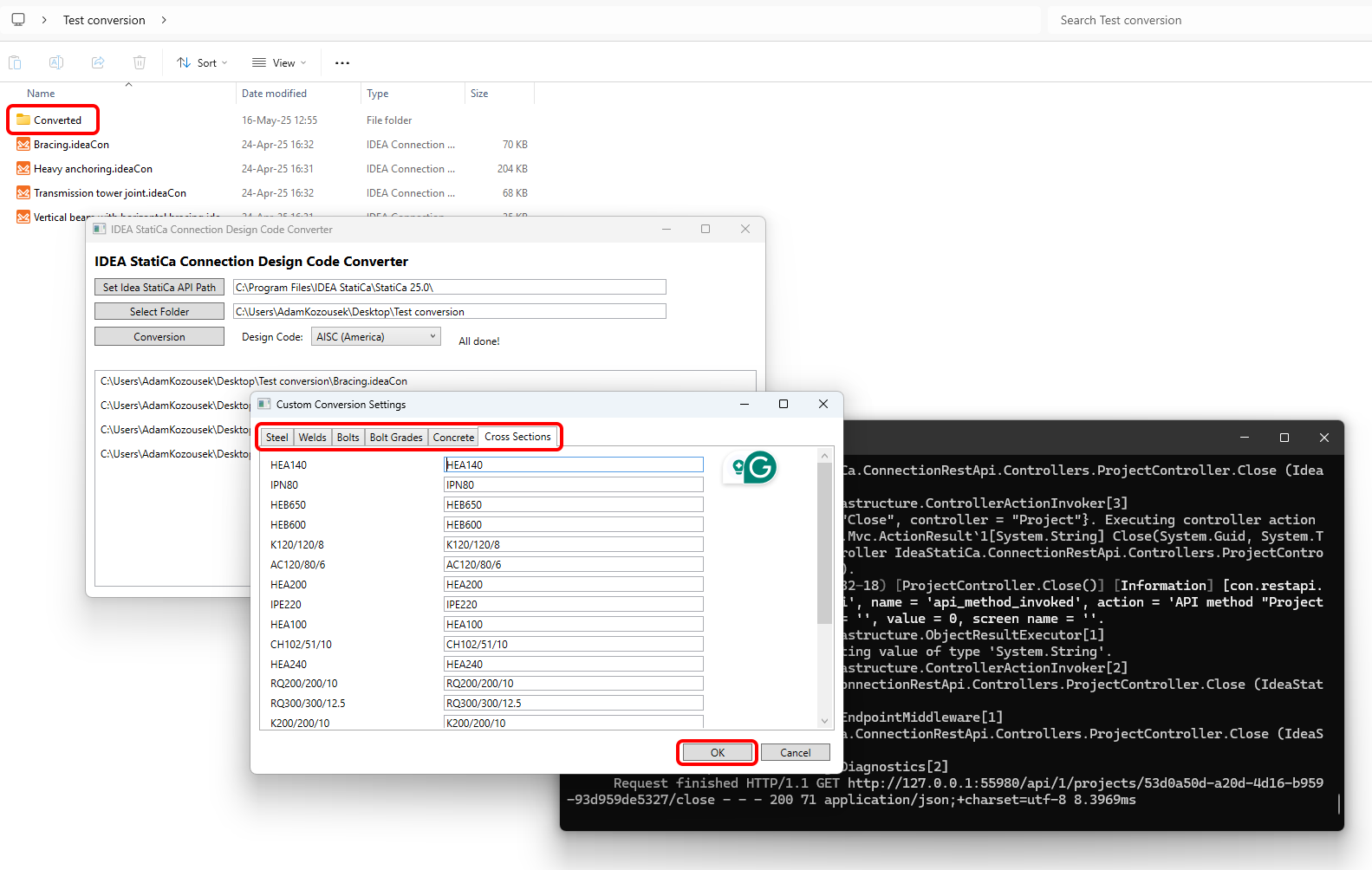

Thuật toán thực hiện quá trình chuyển đổi và tab Custom Conversion Settings sẽ mở ra. Tại đây bạn có thể quản lý việc ánh xạ vật liệu và tiết diện. Khi hoàn tất, xác nhận bằng cách nhấp vào OK.
Bạn có thể nhập bất kỳ vật liệu nào từ MPRL (Thư viện Vật liệu và Phạm vi Sản phẩm) của bạn, nghĩa là các vật liệu và tiết diện từ thư viện thuộc tiêu chuẩn phù hợp, cũng như các vật liệu do người dùng tự định nghĩa và tiết diện.
Tất cả vật liệu và tiết diện đều có thể được thay đổi thủ công sau đó trong Connection app.
Các tệp đã chuyển đổi được lưu trong một thư mục con (trong thư mục đã chọn) có tên Converted, và hậu tố của tiêu chuẩn mới được thêm vào tên tệp.
Chuyển đổi bằng Open API sử dụng Python và C#

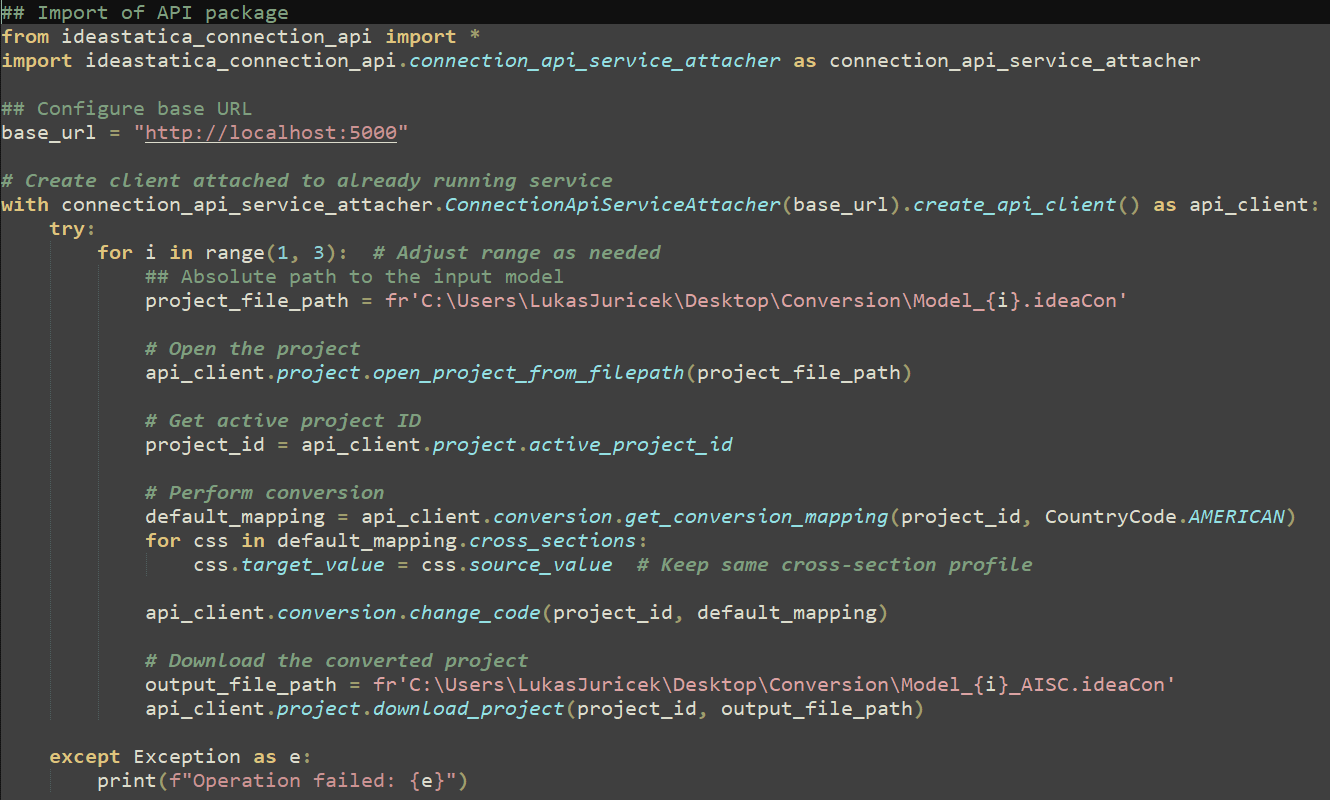

Tải xuống và chỉnh sửa các ví dụ mã nguồn đã chuẩn bị từ kho lưu trữ GitHub để xây dựng công cụ chuyển đổi của riêng bạn:
API là mã nguồn mở và cung cấp nhiều tùy chọn để chuyển đổi một hoặc nhiều tệp dự án Connection sang các tiêu chuẩn thiết kế và tiêu chuẩn quốc gia khác nhau.
Xem video hướng dẫn cách chuyển đổi các dự án Connection bằng API và lập trình Python:
Tính năng chuyển đổi có sẵn trong IDEA StatiCa 25.0 và các phiên bản mới hơn.
Các hạn chế đã biết
- Chốt (Pins) không được hỗ trợ. Để có thể chuyển đổi các dự án có chốt, hãy thay chốt bằng bu lông và xóa chốt trong tab Vật liệu.
- Công cụ Connection Design Code Converter không nên được "Run as administrator"; nếu không, API sẽ không khởi động được và quá trình chuyển đổi sẽ thất bại. Các bước khắc phục là:

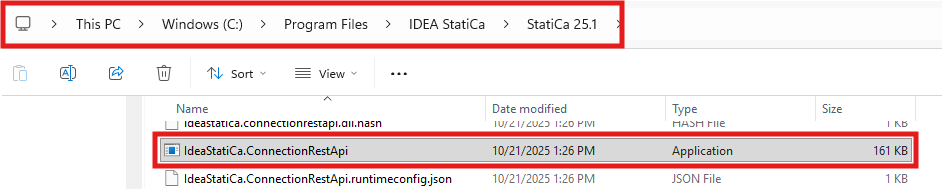

- Chạy thủ công API bằng tệp IdeaStatiCa.ConnectionRestApi.exe từ thư mục cài đặt IDEA StatiCa

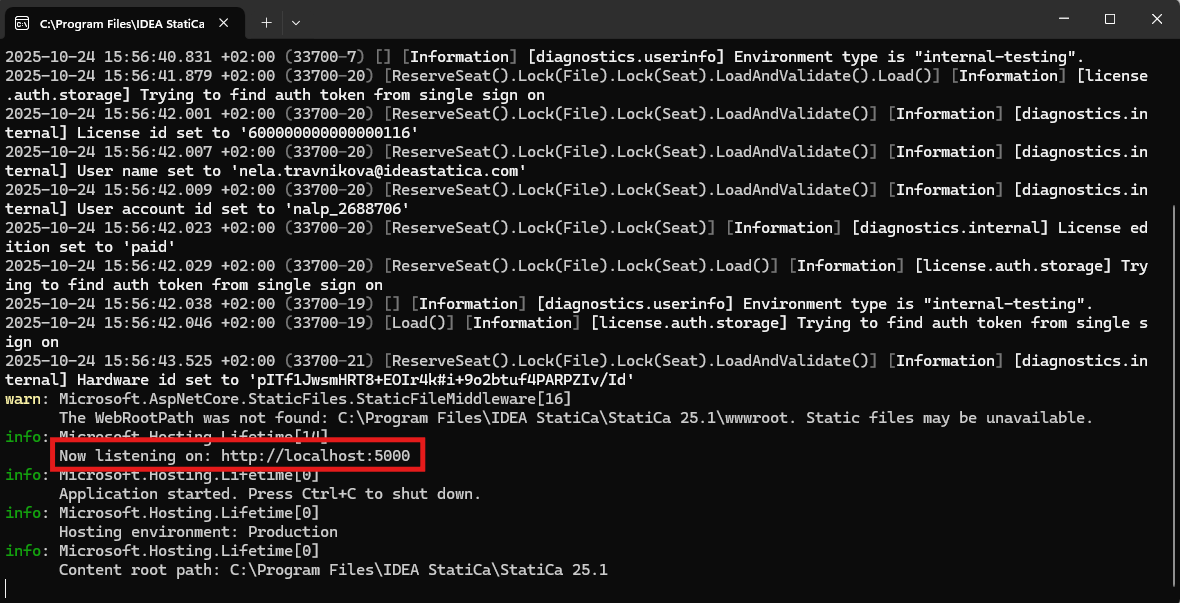

- Kiểm tra địa chỉ URL của dịch vụ API (http://localhost:5000)

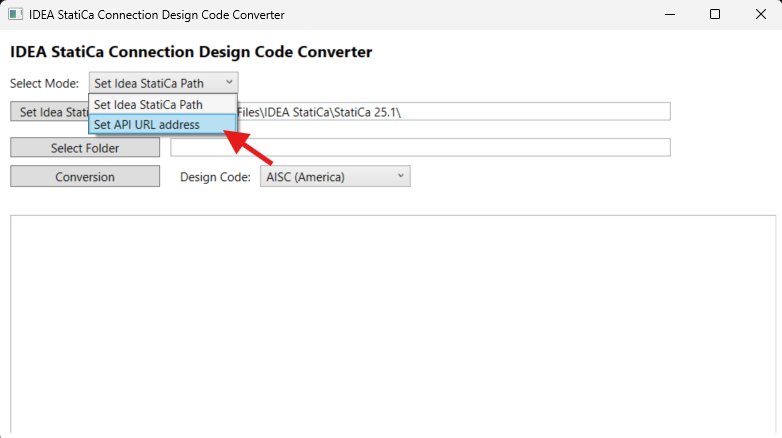

- Mở công cụ Connection Design Code Converter, chọn Set API URL address và kiểm tra/nhập địa chỉ URL từ bước trước
- Nhấp vào Attach to running service
- Tiếp tục sử dụng công cụ Connection Design Code Converter ở chế độ tiêu chuẩn như đã mô tả trước đó trong bài viết này
