Phân tích cũng có thể dừng do kỳ dị. Đọc thêm về kỳ dị trong Cảnh báo kỳ dị là gì.
Dừng tại biến dạng giới hạn

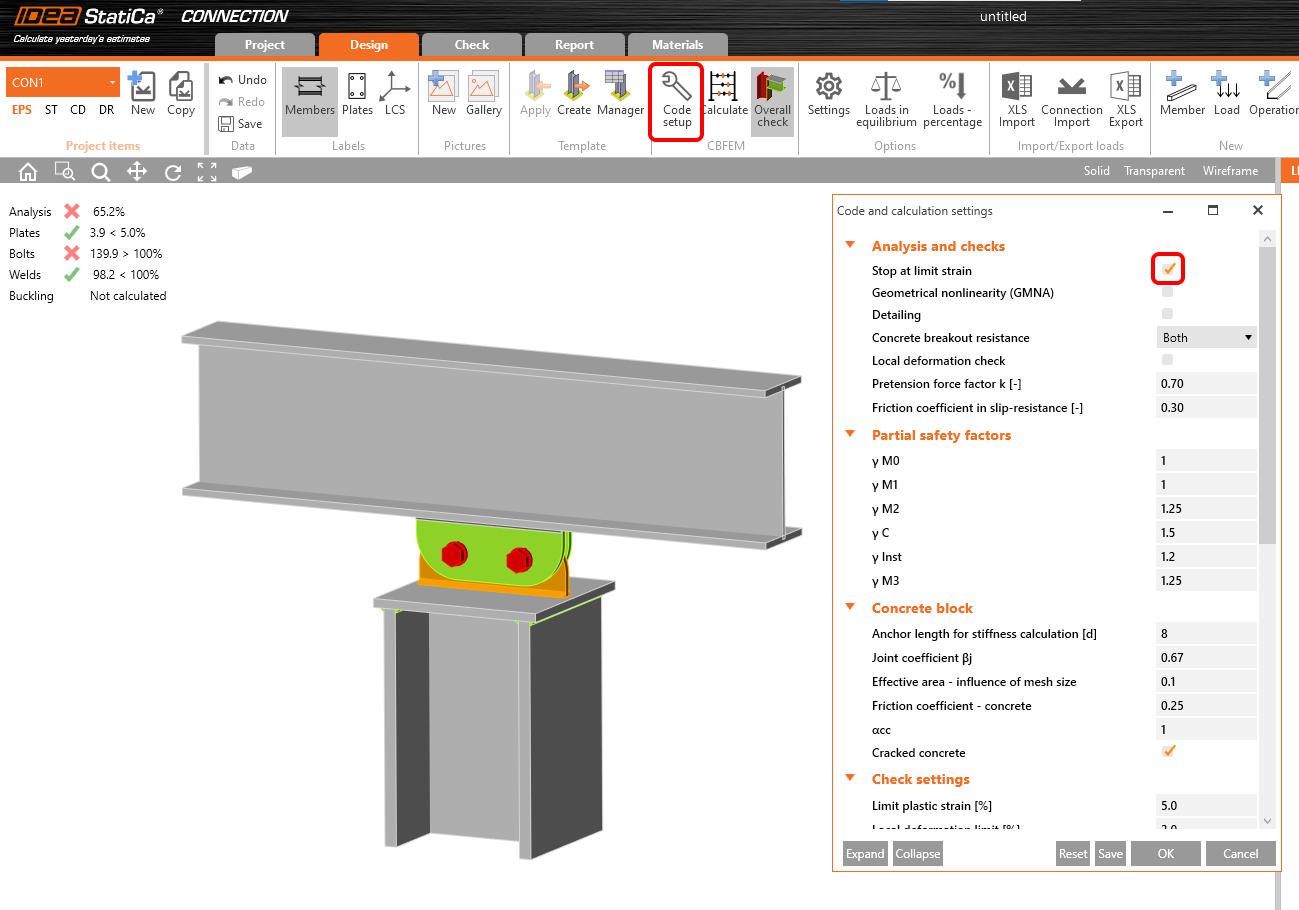

Trong Thiết lập tiêu chuẩn, có tùy chọn kích hoạt tính năng Dừng tại biến dạng giới hạn. Nếu tính năng này được bật, phân tích sẽ dừng lại khi khả năng chịu lực của bất kỳ bộ phận nào của liên kết (ví dụ: bản thép, mối hàn, v.v.) đạt đến giới hạn. Trong trường hợp liên kết bị quá tải, phân tích dừng trước khi các hiệu ứng tải trọng đầu vào được áp dụng hoàn toàn và tỷ lệ phần trăm thực tế của tải trọng đã sử dụng sẽ được hiển thị.

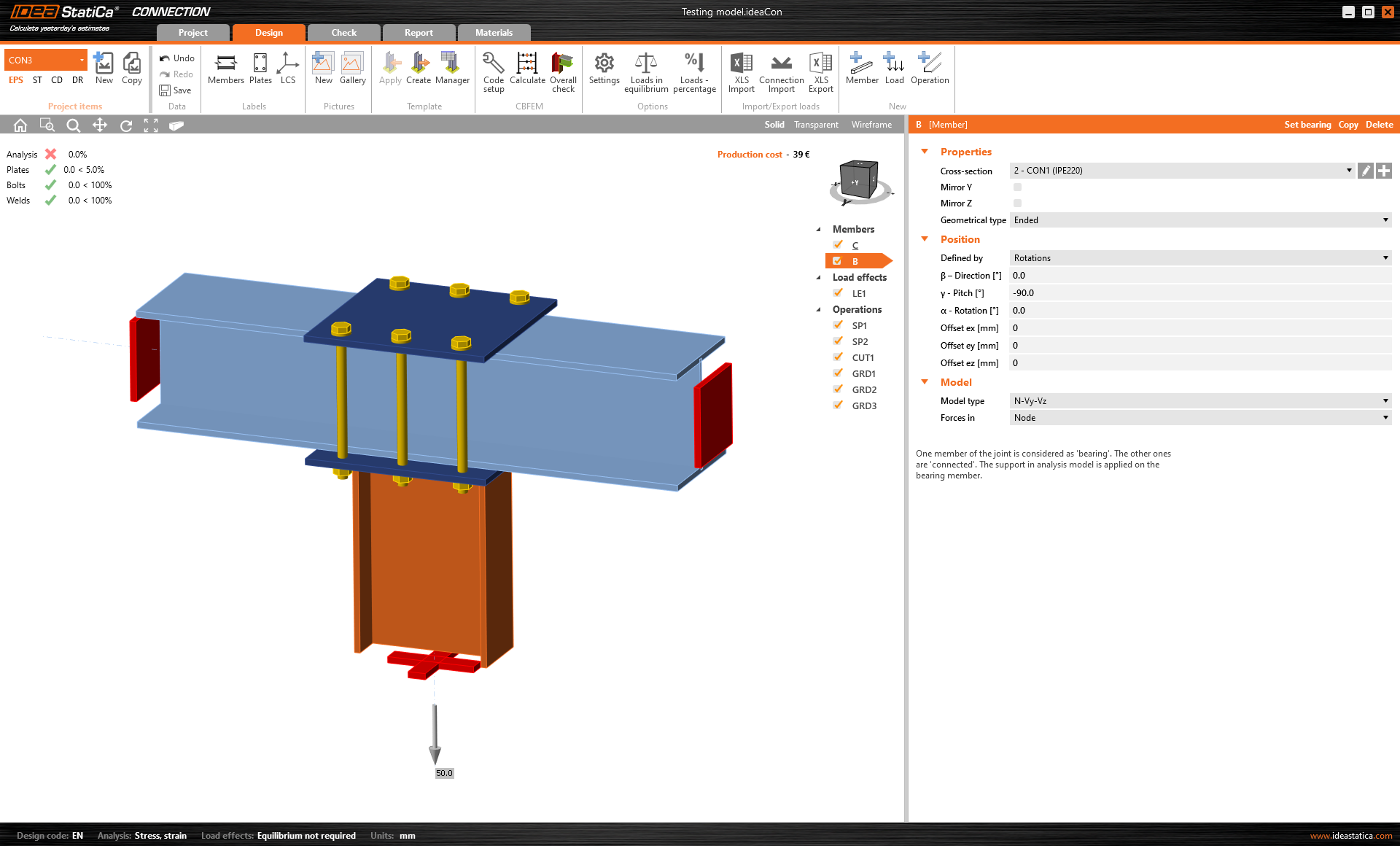

Nút liên kết quá phức tạp
Khi mô hình nút liên kết rất phức tạp, khả năng mặc định của phân tích phần tử hữu hạn có thể không đủ, dẫn đến phân tích đạt 0%. Trong trường hợp đó, khả năng tính toán có thể được điều chỉnh để cho phép phân tích hoàn thành.
Trong Thiết lập tiêu chuẩn, tăng giá trị Số lần lặp phân tích từ giá trị mặc định 25 lên cao hơn (ví dụ: 50) và Số lần lặp phân kỳ từ giá trị mặc định 3 lên cao hơn (ví dụ: 5). Điều này tăng khả năng tính toán nhưng cũng làm cho quá trình tính toán mất nhiều thời gian hơn.
Phi tuyến hình học (GMNA)
GMNA là phân tích phi tuyến hình học nâng cao, cung cấp kết quả chính xác hơn cho các mô hình chủ yếu có cấu kiện tiết diện rỗng. Bộ giải GMNA chỉ được sử dụng khi cấu kiện chịu lực có tiết diện rỗng. Phân tích GMNA có thể được bật/tắt trong Thiết lập tiêu chuẩn.
Lưu ý: Nếu cấu kiện chịu lực không phải là tiết diện rỗng, bộ giải GMNA sẽ bị vô hiệu hóa cho toàn bộ mô hình liên kết bất kể cài đặt trong thiết lập tiêu chuẩn (GMNA bật hay tắt).

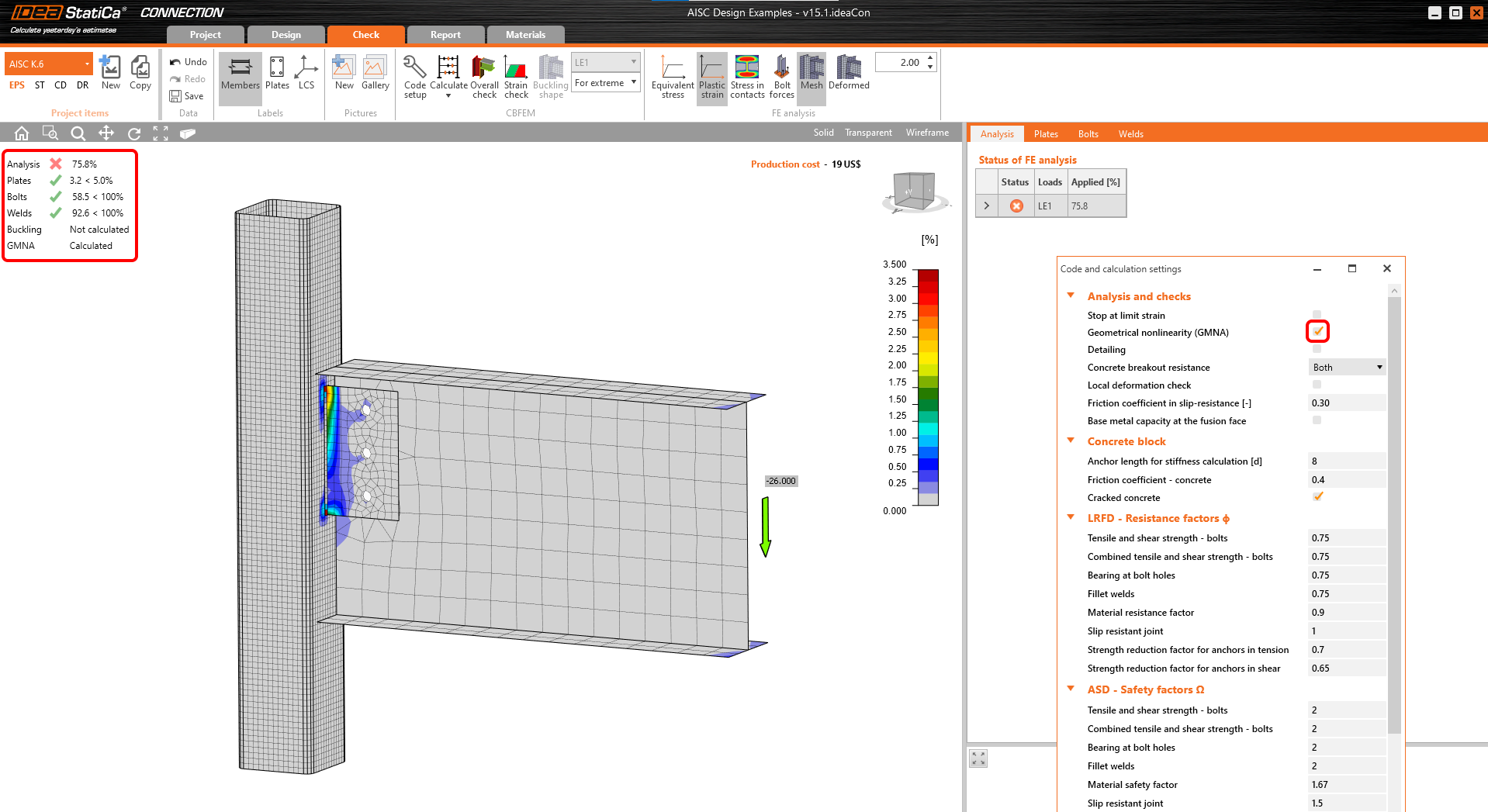

Khi liên kết bị quá tải, các tiết diện rỗng có thể mất ổn định, dẫn đến phân tích bị ngắt tại tỷ lệ phần trăm tải trọng đang áp dụng.

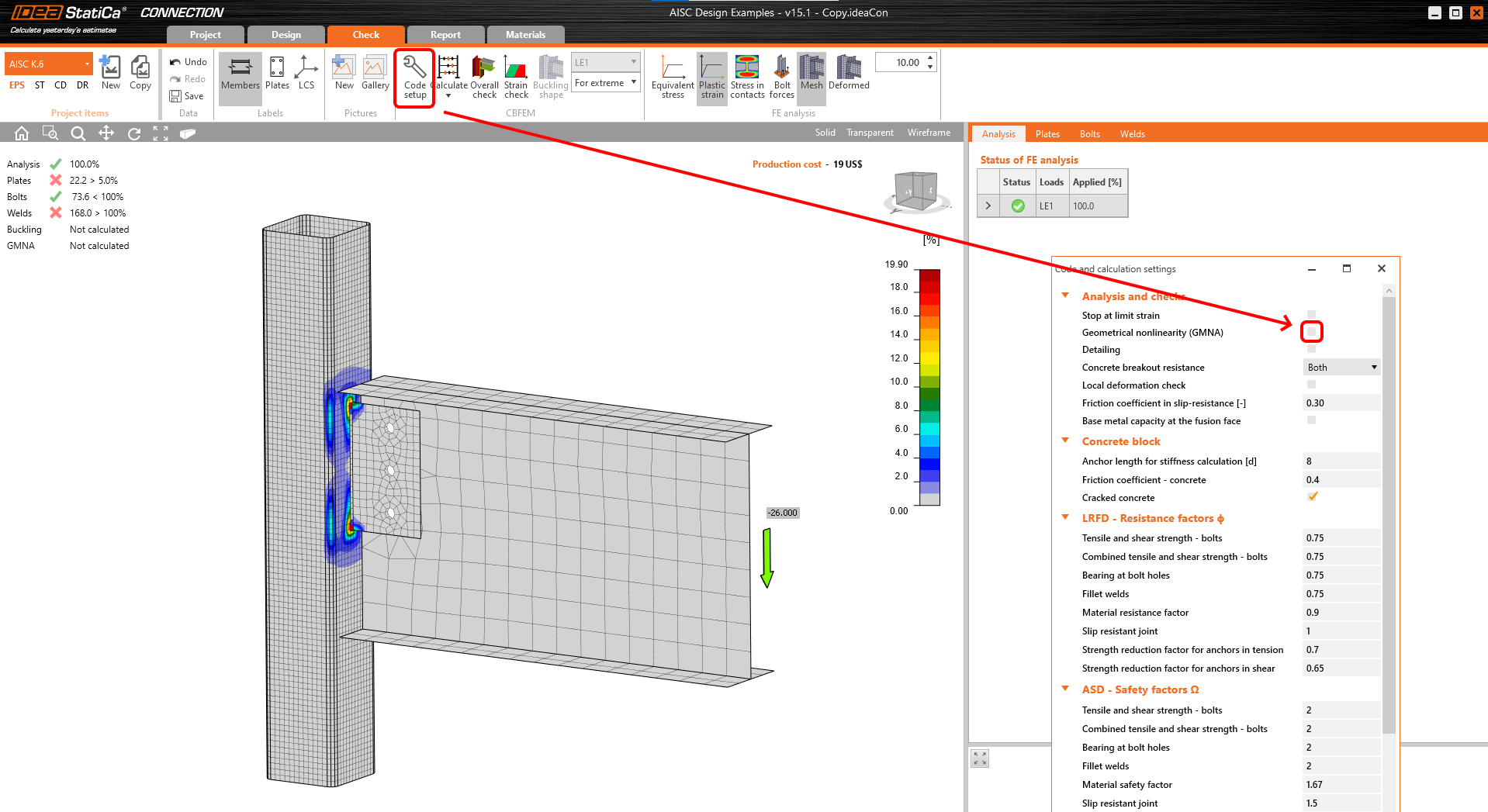

Bằng cách tắt GMNA trong Thiết lập tiêu chuẩn, phân tích hoàn thành với 100%, cho thấy sự phá hoại của tiết diện rỗng và các bộ phận khác của liên kết.
Mô hình phân tích không ổn định (ma sát)
Mô hình CBFEM (phương pháp phần tử hữu hạn dựa trên cấu kiện) trong IDEA StatiCa không thể tính toán và kiểm tra tiêu chuẩn trực tiếp ma sát giữa các bản thép khi mô hình hóa liên kết dựa trên ma sát và bu lông được kéo căng trước, chẳng hạn như liên kết kẹp.
Trong liên kết như vậy, khi chỉ có lực kéo/lực nén được áp dụng và truyền qua tiếp xúc (chỉ nén), một lực cắt bẩy nhỏ sẽ được tạo ra. Do ma sát không được tính đến và do đó lực cắt không được truyền, mô hình sẽ không ổn định.
Trong trường hợp này, cần thêm một mối hàn "phụ trợ" để xử lý lực cắt nhỏ. Để làm điều này, có thể sử dụng Hàn một phần với Độ lệch. Phân tích sau đó có thể hoàn thành, trong khi tác động của mối hàn phụ trợ đến hành vi mô hình là không đáng kể.
Cắt tiết diện rỗng
Khi thao tác Cắt và phương pháp cắt Cắt vát được sử dụng để cắt và hàn các cấu kiện có tiết diện rỗng tròn, đôi khi phân tích không hoàn thành, dẫn đến phân tích đạt 0%.
Nguyên nhân là do sự căn chỉnh của các phần tử 1D của các cấu kiện được liên kết. Với các góc hoặc kích thước khác nhau, thao tác có thể không tạo được mối hàn đối đầu cần thiết cho phân tích.

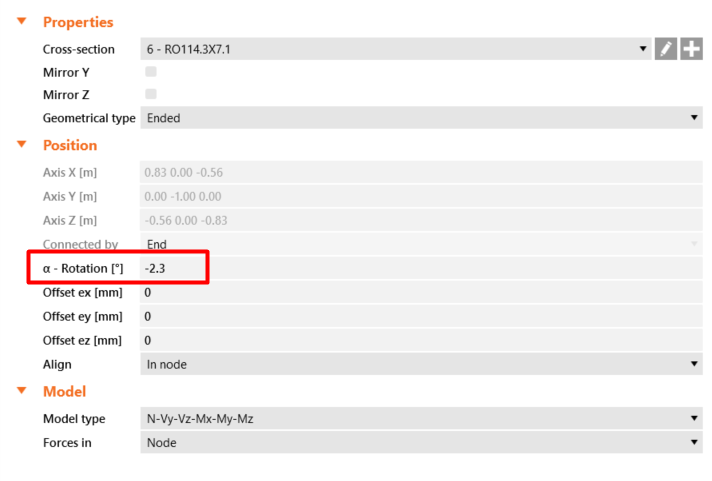

Trong trường hợp đó, hãy thay đổi giá trị α - Góc xoay cho một trong các cấu kiện được liên kết để các phần tử được căn chỉnh và mối hàn đối đầu được tạo ra. Mối hàn đối đầu được biểu thị bằng đường màu vàng hiển thị khi màn hình 3D được chuyển sang chế độ trong suốt.
Thuộc tính vật liệu bằng 0 (không)
Nếu một thuộc tính vật liệu được điền bằng 0 (không) hoặc một giá trị không chấp nhận được và vật liệu này được sử dụng trong dự án, mô hình phần tử hữu hạn không thể được tính toán và phân tích dừng ở 0%. Đây có thể là thuộc tính của tiết diện, vật liệu thép, cấp bu lông, v.v.
Các thông số vật liệu có thể được chỉnh sửa trong tab Vật liệu, hoặc có thể được nhập với giá trị 0 qua liên kết BIM hoặc tệp CSV (Cơ sở dữ liệu MPRL).
Phân chia cung của cấu kiện rỗng tròn
Khi mô hình hóa các cấu kiện có tiết diện rỗng tròn được định nghĩa dưới dạng đa giác, trong một số trường hợp, quá trình tính toán có thể dẫn đến phân tích đạt 0% do tỷ lệ khung hình của các phần tử vỏ hữu hạn trong các đoạn cung của cấu kiện rỗng đa giác.
Trong những trường hợp như vậy, trong Cài đặt dự án – Tính toán – Mô hình, giảm giá trị Phân chia cung của cấu kiện rỗng chữ nhật từ giá trị mặc định là 3 xuống giá trị thấp hơn (ví dụ: 1). Sự điều chỉnh này thay đổi tỷ lệ khung hình của các phần tử vỏ hữu hạn trong các đoạn cung của cấu kiện rỗng đa giác.
Để ngăn việc tạo ra các phần tử vỏ hữu hạn trong các đoạn cung của cấu kiện rỗng đa giác, người dùng có thể thay thế bằng cách giảm bán kính trong của nếp gấp xuống giá trị 1 mm khi định nghĩa tiết diện rỗng tròn dưới dạng đa giác (chọn cấu kiện liên quan trong cây Cấu kiện, trong cửa sổ Thuộc tính chỉnh sửa Tiết diện, và đặt Bán kính trong của nếp gấp thành 1 mm).
Biến dạng vượt quá 1 m
Có một thông báo cảnh báo được hiển thị trong kết quả tổng thể khi phát hiện chuyển vị lớn, ngay cả khi tất cả các kiểm tra tiêu chuẩn đều đạt. Các biến dạng này thường xảy ra trên phần không nhìn thấy của các cấu kiện chịu tải, được gọi là Siêu phần tử rút gọn.
Trong trường hợp đó, điều quan trọng là xem xét mô hình biến dạng, xem xét tính đúng đắn của hành vi mô hình liên kết. Vào tab Kiểm tra, bật hiển thị Biến dạng dẻo, Lưới và hình dạng Biến dạng, và sử dụng tỷ lệ để kiểm tra mô hình trong khung cảnh 3D.
Sau đó, có thể sửa đổi cài đặt mô hình, kiểm tra tải trọng trong cân bằng, hoặc thay đổi thiết kế.
Đọc thêm trong các bài viết Tại sao quá trình kiểm tra của tôi thất bại? và Khắc phục sự cố mô hình IDEA StatiCa Connection.
Phát hành trong IDEA StatiCa phiên bản 25.1.
