A análise também pode parar devido a uma singularidade. Leia mais sobre singularidades em O que é o aviso de singularidade.
Parar na deformação limite
Na Configuração de norma, existe uma opção para ativar a funcionalidade Parar na deformação limite. Se esta opção estiver ativada, a análise é interrompida quando a capacidade de qualquer parte da ligação (por exemplo, uma chapa, uma soldadura, etc.) é atingida. Caso a ligação esteja sobrecarregada, a análise para antes de os efeitos de carga introduzidos serem totalmente aplicados e a percentagem real das cargas utilizadas é apresentada.
Junta demasiado complexa
Quando o modelo de junta é muito complexo, a capacidade predefinida da análise por elementos finitos pode não ser suficiente, resultando numa análise a 0%. Nesse caso, a capacidade de cálculo pode ser ajustada para permitir que a análise seja concluída.
Na Configuração de norma, aumente os valores do Número de iterações de análise do valor predefinido de 25 para um valor superior (por exemplo, 50) e o Número de iterações divergentes do valor predefinido de 3 para um valor superior (por exemplo, 5). Isto aumenta a capacidade de cálculo, mas também resulta num tempo de cálculo mais longo.
Não linearidade geométrica (GMNA)

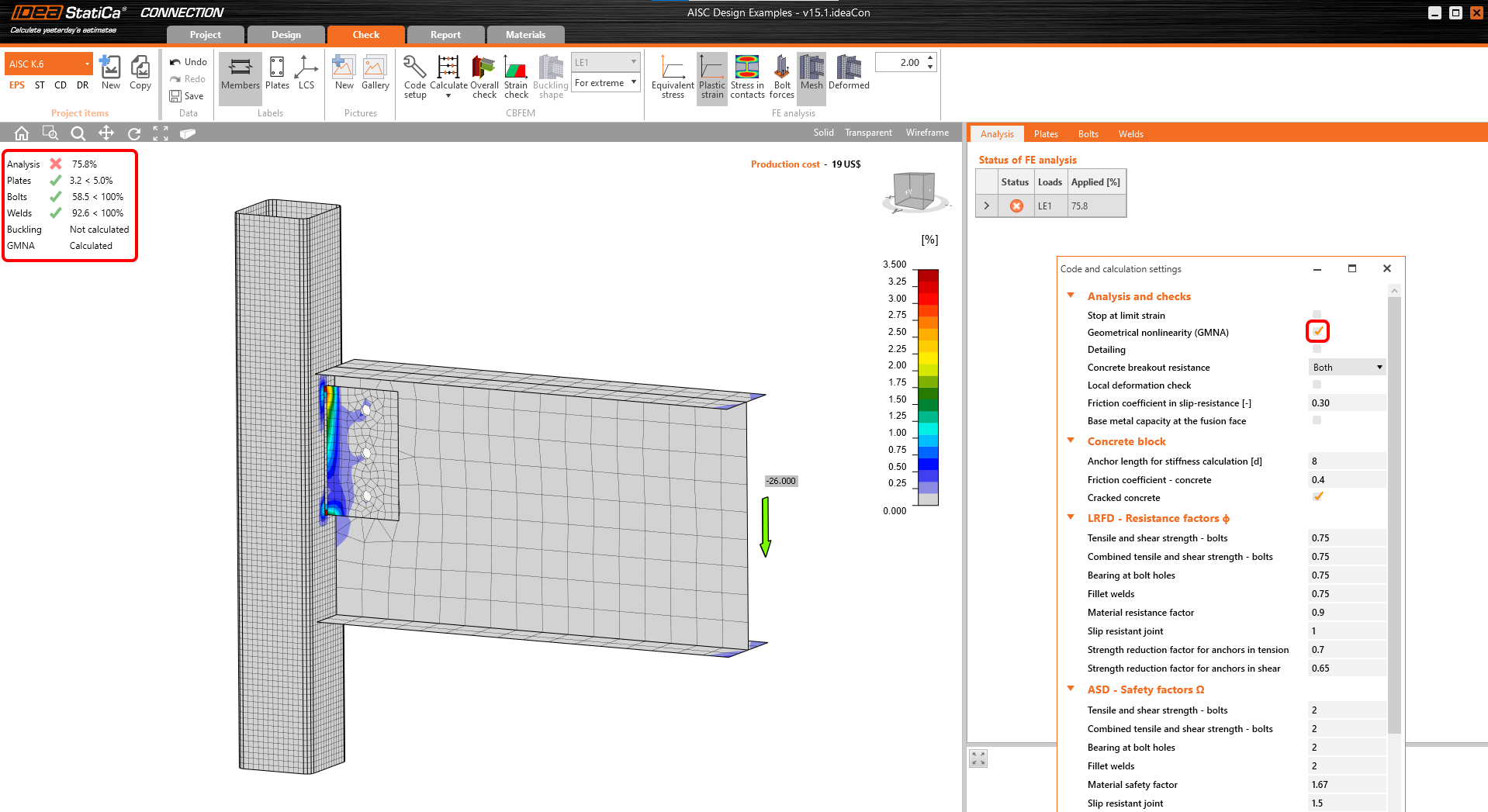

GMNA significa análise não linear geométrica avançada, que fornece resultados mais precisos para modelos principalmente com elementos de secção oca. O solver GMNA é utilizado apenas quando o elemento de apoio tem uma secção oca. A análise GMNA pode ser ativada/desativada na Configuração de norma.
Nota: Se o elemento de apoio não for uma secção oca, o solver GMNA é desativado para a análise de todo o modelo de ligação, independentemente das definições na configuração de norma (GMNA ativado ou desativado).
Quando a ligação está sobrecarregada, as secções ocas podem perder estabilidade, o que resulta na interrupção da análise na percentagem atual das cargas aplicadas.
Ao desativar o GMNA na Configuração de norma, a análise termina com 100%, revelando a rotura da secção oca e de outras partes das ligações.
Modelo de análise instável (atrito)
O modelo CBFEM no IDEA StatiCa não consegue calcular diretamente nem efetuar a verificação normativa do atrito entre chapas quando se modela uma ligação baseada em atrito e parafusos pré-esforçados, como uma ligação por abraçadeira.
Numa ligação deste tipo, onde apenas é aplicada e transferida uma força de compressão/tração por contacto (apenas compressão), é gerada uma pequena força de corte de alavanca. Como o atrito não é tido em conta e, portanto, a força de corte não é transferida, o modelo é instável.
Neste caso, é necessário adicionar uma soldadura "auxiliar" para lidar com a pequena força de corte. Para isso, pode ser utilizada uma Soldadura parcial com Desvio. A análise pode então ser concluída, sendo o impacto da soldadura auxiliar no comportamento do modelo negligenciável.
Corte de secções ocas
Quando a operação Corte e o seu método de corte Corte em meia-esquadria são utilizados para cortar e soldar elementos com secções ocas circulares, por vezes a análise não é concluída, resultando numa análise a 0%.
Isto deve-se ao alinhamento dos elementos 1D dos elementos ligados. Com ângulos ou dimensões diferentes, a operação pode não conseguir criar a soldadura de topo necessária para a análise.
Nesse caso, altere o valor de α - Rotação para um dos elementos ligados, de modo a que os elementos fiquem alinhados e a soldadura de topo seja criada. A soldadura de topo é representada por uma linha amarela visível quando o ecrã 3D é comutado para o modo transparente.
Propriedades do material são 0 (zero)
Se uma propriedade do material estiver preenchida com 0 (zero) ou com um valor não aceitável e este material for utilizado no projeto, o modelo de elementos finitos não pode ser calculado e a análise para a 0%. Pode tratar-se de uma propriedade de uma secção transversal, material de aço, classe de parafuso, etc.
Os parâmetros do material podem ser editados no separador Materiais, ou possivelmente importados com um valor 0 através de uma ligação BIM ou ficheiro CSV (base de dados MPRL).
Divisão do arco de elemento oco circular
Ao modelar elementos com secções ocas circulares definidas como polígonos, em alguns casos o cálculo pode resultar numa análise a 0% devido à razão de aspeto dos elementos de casca finitos nos segmentos de arco do elemento oco poligonal.
Nesses casos, em Definições do projeto – Cálculo – Modelo, diminua o valor de Divisão do arco de elemento oco retangular do valor predefinido de 3 para um valor inferior (por exemplo, 1). Esta modificação altera a razão de aspeto dos elementos de casca finitos nos segmentos de arco do elemento oco poligonal.
Para evitar a geração de elementos de casca finitos nos segmentos de arco de um elemento oco poligonal, o utilizador pode alternativamente diminuir o raio interior de uma dobra para um valor de 1 mm ao definir a secção oca circular como um polígono (selecione o elemento relevante na árvore Elementos, na janela Propriedades edite a Secção transversal e defina o Raio interior de uma dobra para 1 mm).
A deformação excede 1 m
É apresentada uma mensagem de aviso nos resultados globais quando são detetados grandes deslocamentos, mesmo que todas as verificações normativas sejam formalmente satisfeitas. Estas deformações ocorrem geralmente na parte invisível dos elementos carregados, denominada Superelementos condensados.
Nesse caso, é importante rever o modelo deformado e considerar a correção do comportamento do modelo de ligação. Aceda ao separador Verificação, ative a visualização da Deformação plástica, da Malha e da forma Deformada, e utilize a escala para inspecionar o modelo na cena 3D.
Em seguida, possivelmente modifique as definições do modelo, verifique as cargas em equilíbrio, ou altere o dimensionamento.
Leia mais também nos artigos Por que razão falhou a minha validação? e Resolução de problemas em modelos IDEA StatiCa Connection.
Lançado na versão 25.1 do IDEA StatiCa.
