De analyse kan ook stoppen vanwege een singulariteit. Lees meer over singulariteiten in Wat is de singulariteitswaarschuwing.

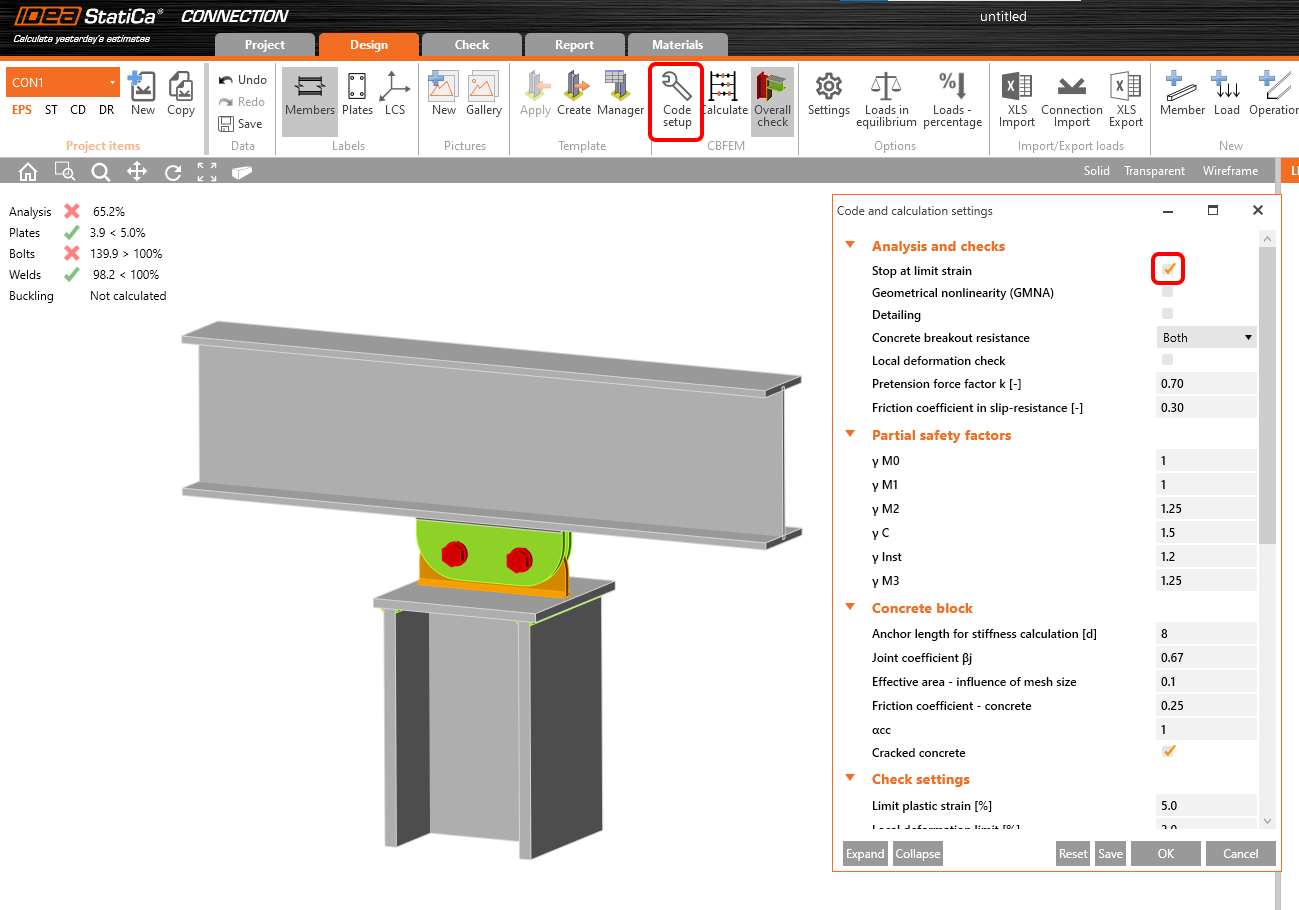

Stop bij grensrek
In de Code setup is er een optie om de functie Stop bij grensrek te activeren. Als dit is ingeschakeld, stopt de analyse wanneer de capaciteit van een onderdeel van de verbinding (bijv. een plaat, een las, enz.) wordt bereikt. Als de verbinding overbelast is, stopt de analyse voordat de ingevoerde belastingseffecten volledig zijn toegepast en wordt het werkelijke percentage van de gebruikte belastingen weergegeven.
Te complexe verbinding
Wanneer het verbindingsmodel zeer complex is, is de standaardcapaciteit van de eindige-elementenanalyse mogelijk niet voldoende, wat resulteert in een analyse van 0%. In dat geval kan de rekencapaciteit worden aangepast om de analyse te kunnen voltooien.

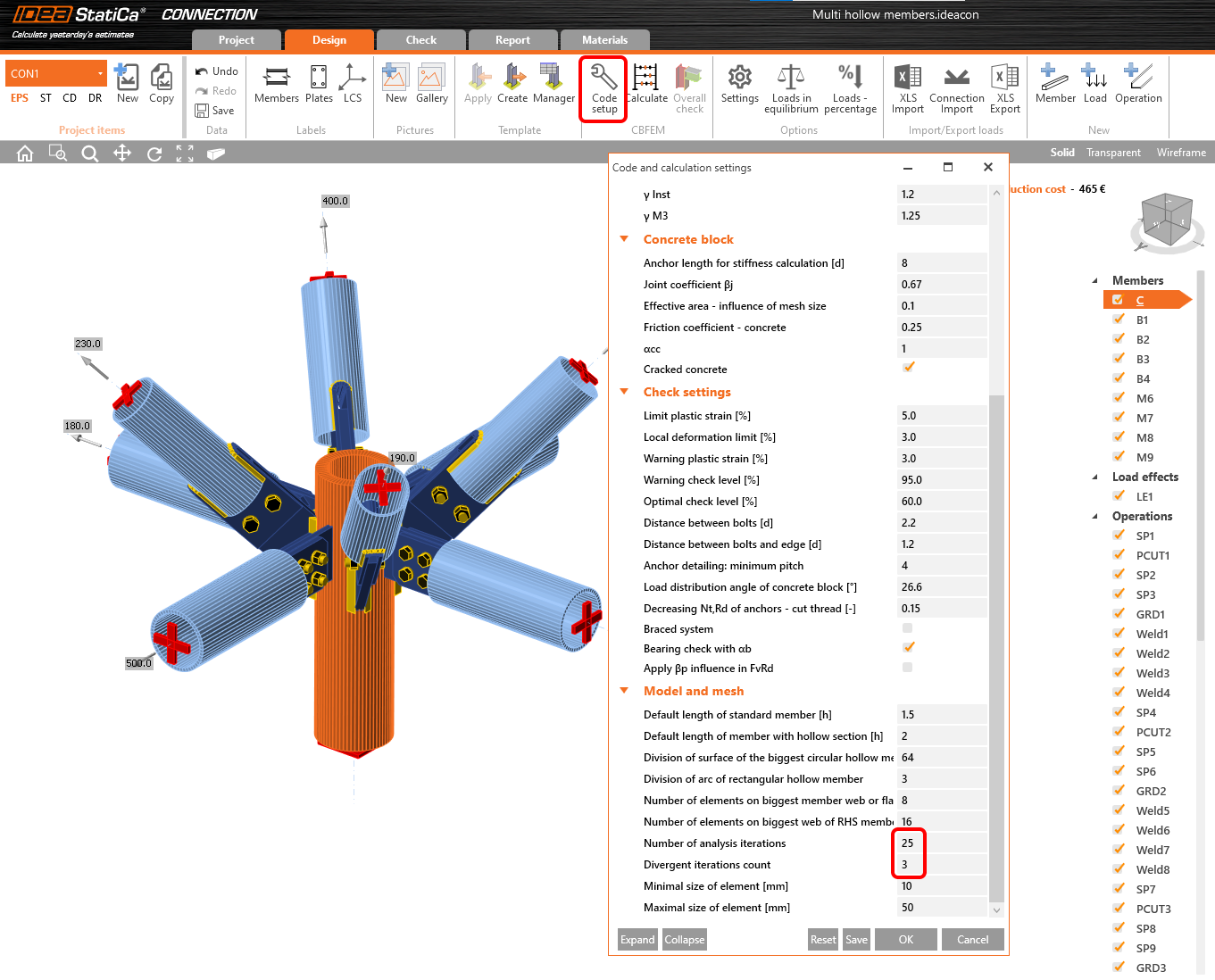

Verhoog in de Code setup de waarden van het Aantal analyse-iteraties van de standaardwaarde 25 naar een hogere waarde (bijv. 50) en het Aantal divergente iteraties van de standaardwaarde 3 naar een hogere waarde (bijv. 5). Dit vergroot de rekencapaciteit, maar zorgt er ook voor dat de berekening langer duurt.

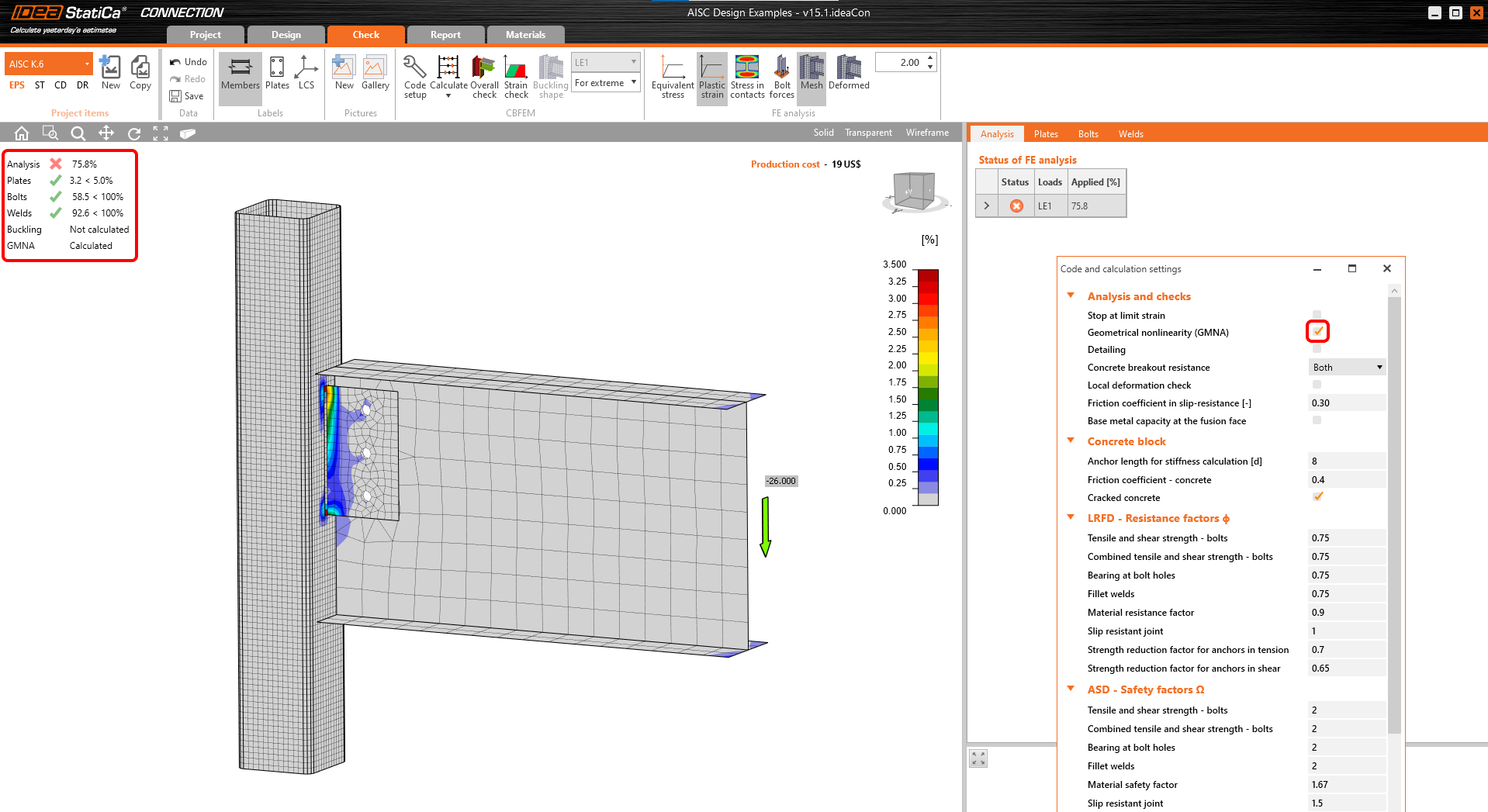

Geometrische niet-lineariteit (GMNA)
GMNA staat voor geavanceerde geometrisch niet-lineaire analyse, die nauwkeurigere resultaten geeft voor modellen met voornamelijk holle profielen. De GMNA-solver wordt alleen gebruikt wanneer het dragende staaf een hol profiel heeft. GMNA-analyse kan worden in-/uitgeschakeld in de Code setup.
Opmerking: Als het dragende staaf geen hol profiel is, is de GMNA-solver uitgeschakeld voor de analyse van het volledige verbindingsmodel, ongeacht de instellingen in de code setup (GMNA aan of uit).
Wanneer de verbinding overbelast is, kunnen de holle profielen instabiliteit vertonen, wat resulteert in een onderbreking van de analyse bij het huidige percentage van de toegepaste belastingen.

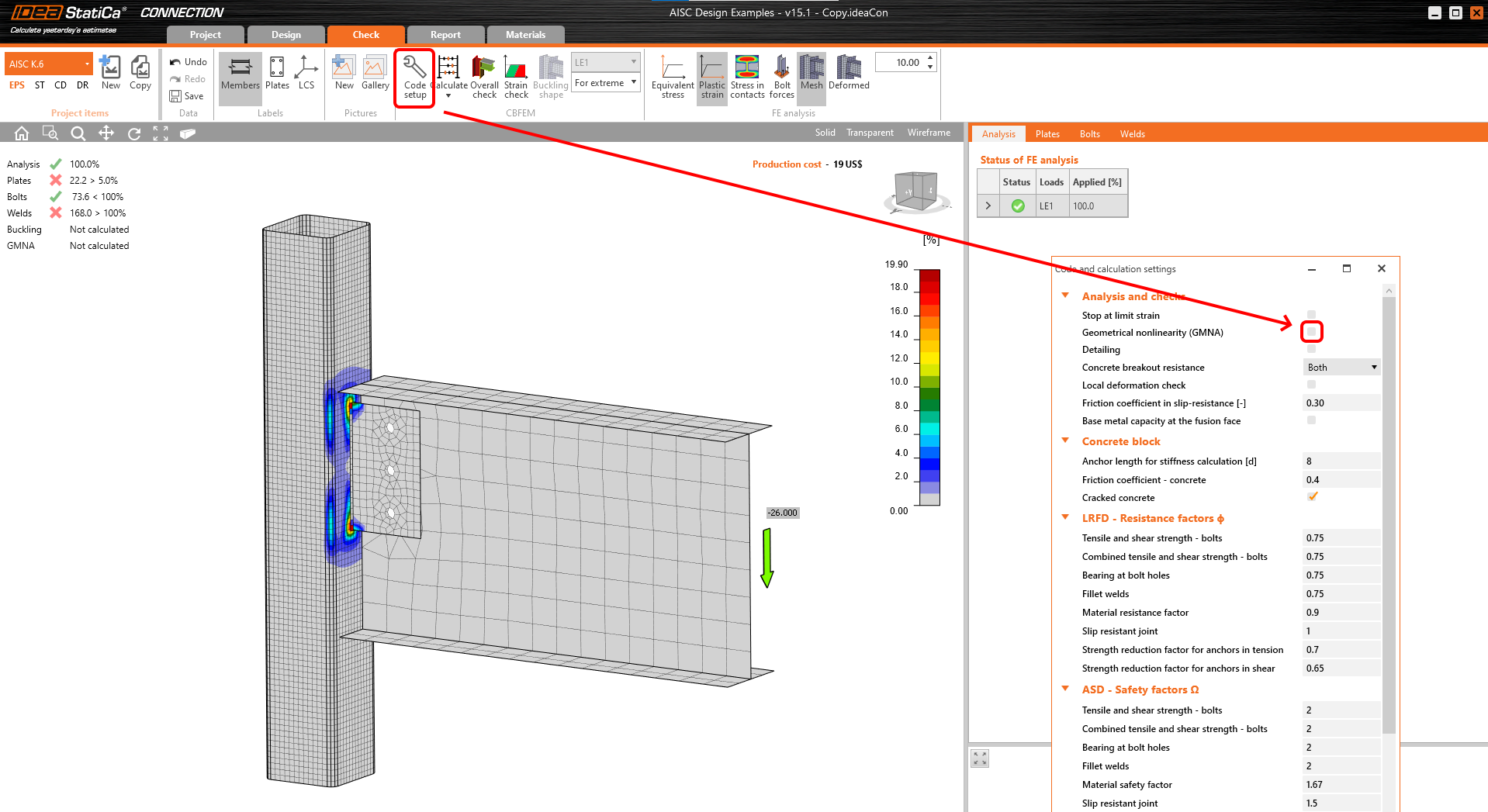

Door de GMNA uit te schakelen in de Code setup, wordt de analyse afgerond met 100%, waardoor het bezwijken van het holle profiel en andere onderdelen van de verbindingen zichtbaar wordt.

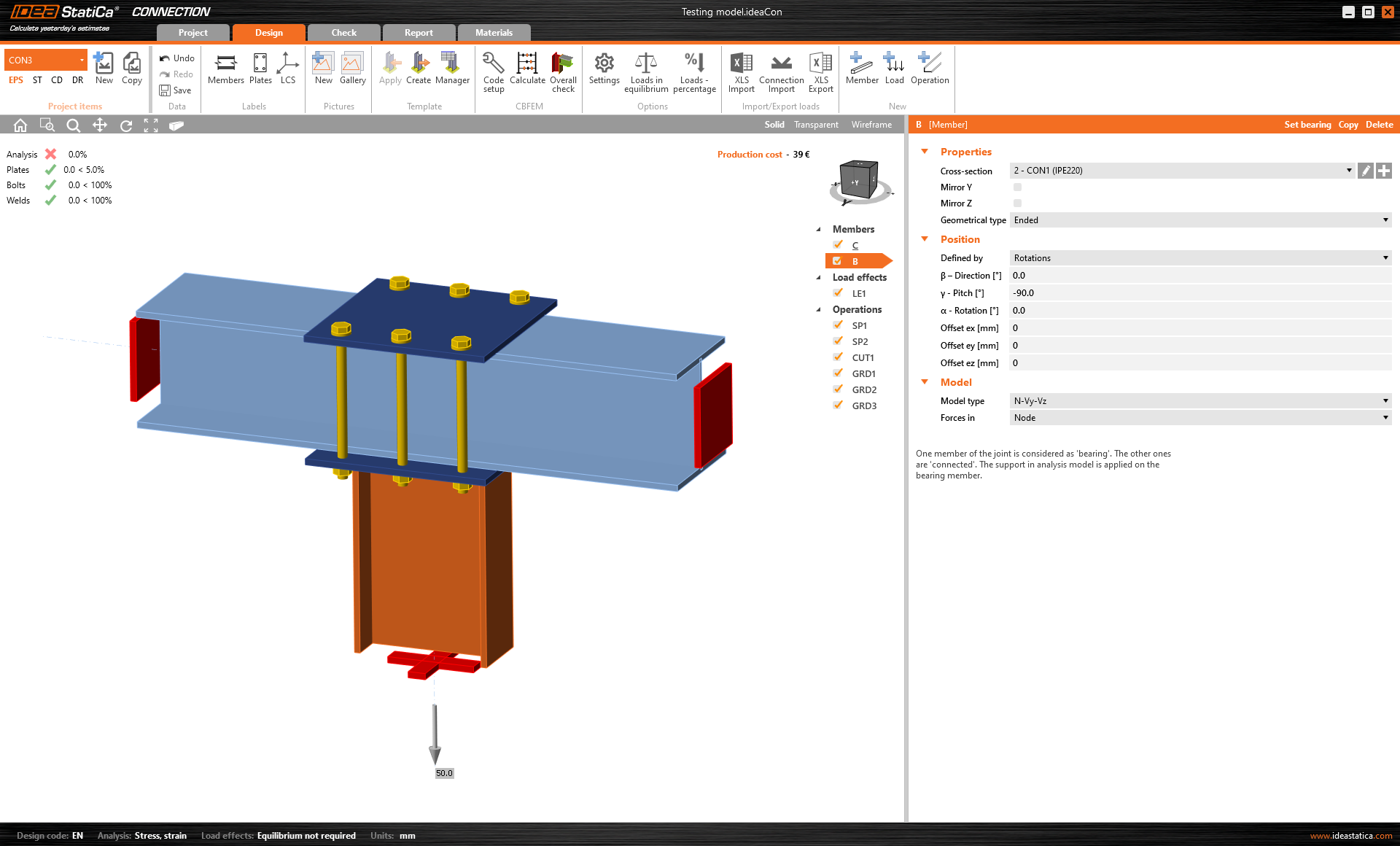

Onstabiel analysemodel (wrijving)
Het CBFEM-model in IDEA StatiCa kan wrijving tussen platen niet direct berekenen en normtoetsen bij het modelleren van een verbinding op basis van wrijving en voorbelaste bouten, zoals een klemverbinding.
In een dergelijke verbinding, waarbij alleen trek kracht/druk kracht wordt toegepast en overgedragen via contact (alleen druk), wordt een kleine wrikkracht gegenereerd. Omdat wrijving niet in aanmerking wordt genomen en de afschuivingskracht dus niet wordt overgedragen, is het model onstabiel.

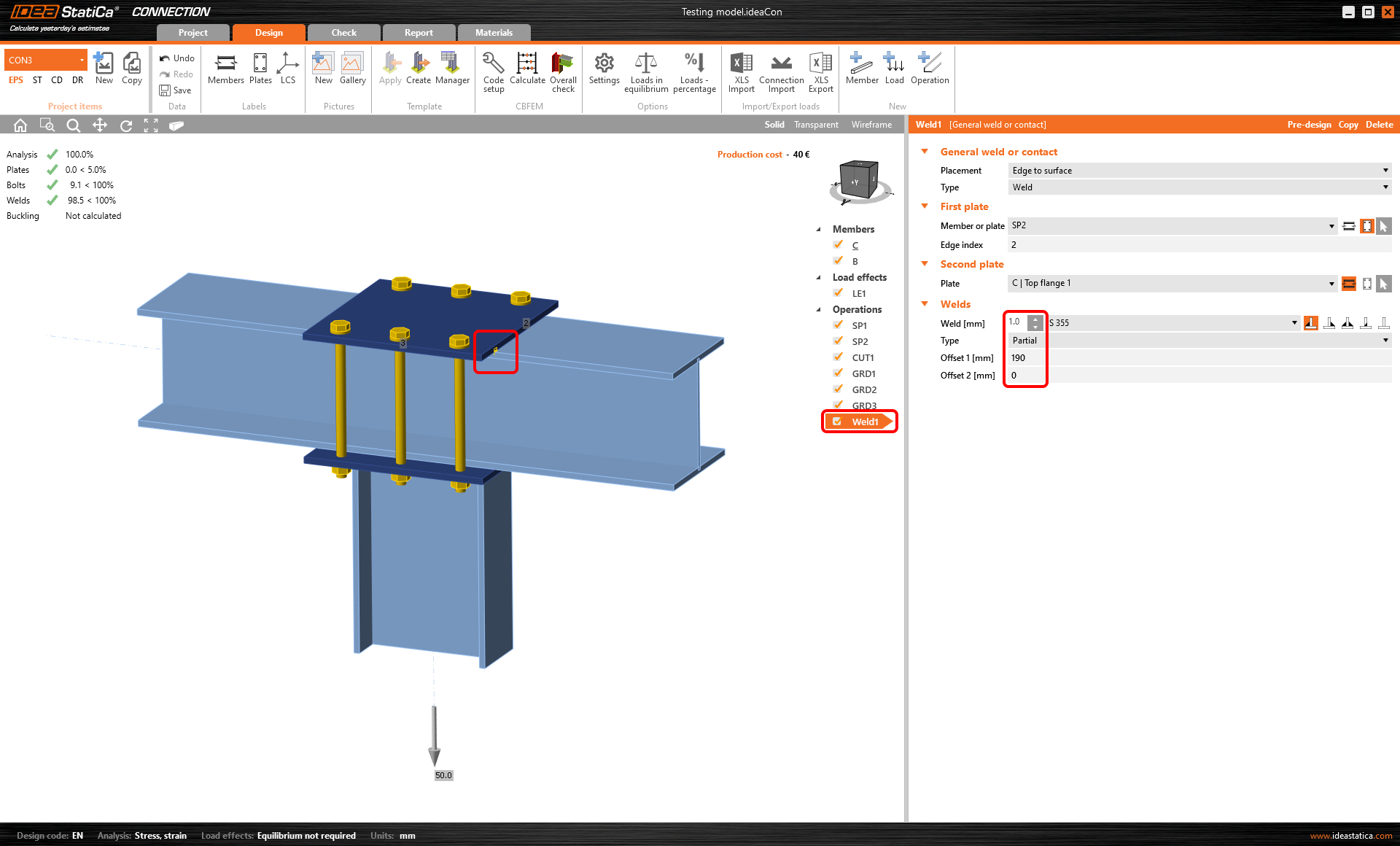

In dit geval is het noodzakelijk om een "hulp"-las toe te voegen om de kleine afschuivingskracht op te vangen. Hiervoor kan een Gedeeltelijke las met Offset worden gebruikt. De analyse kan dan worden afgerond, terwijl de invloed van de hulplas op het modelgedrag verwaarloosbaar is.

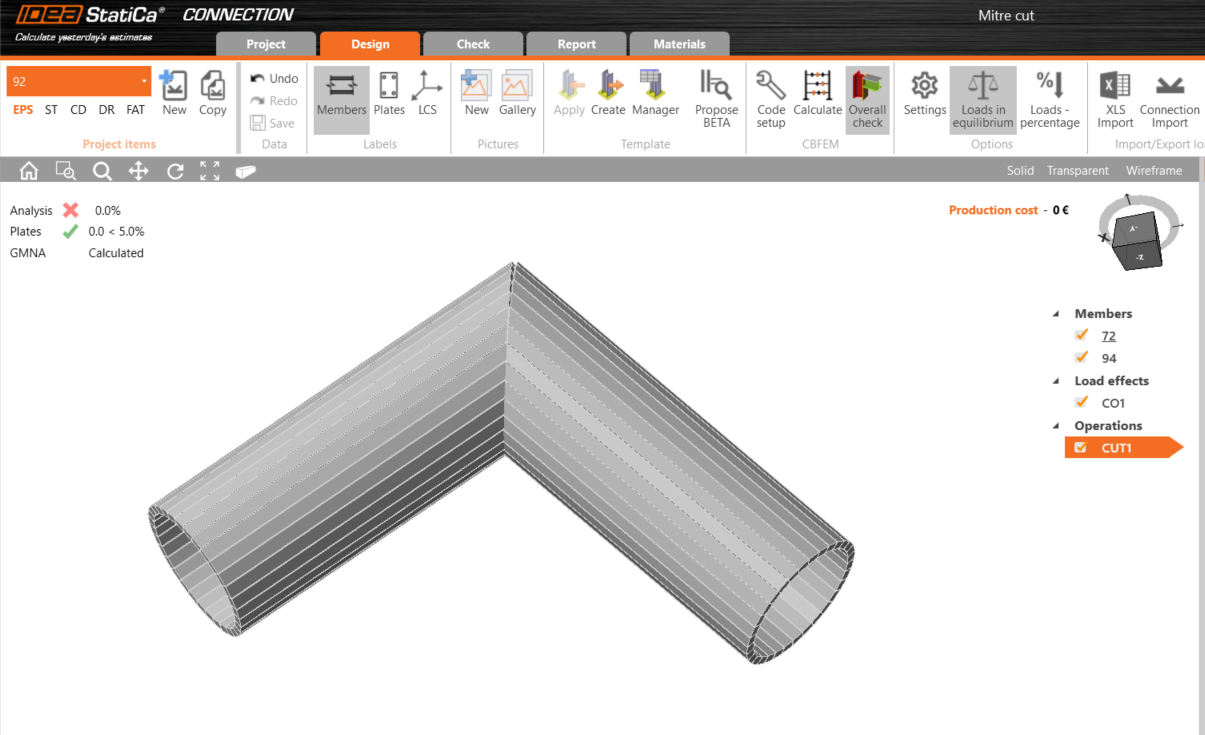

Snede van holle profielen
Wanneer de bewerking Snede en de bijbehorende snijmethode Versteksnede wordt gebruikt om staven met ronde holle profielen te snijden en te lassen, wordt de analyse soms niet voltooid, wat resulteert in een analyse van 0%.
Dit is te wijten aan de uitlijning van 1D-elementen van de verbonden staven. Bij verschillende hoeken of afmetingen kan de bewerking mogelijk niet de stompe las aanmaken die nodig is voor de analyse.

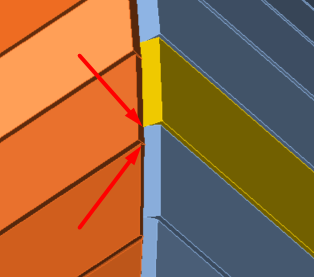

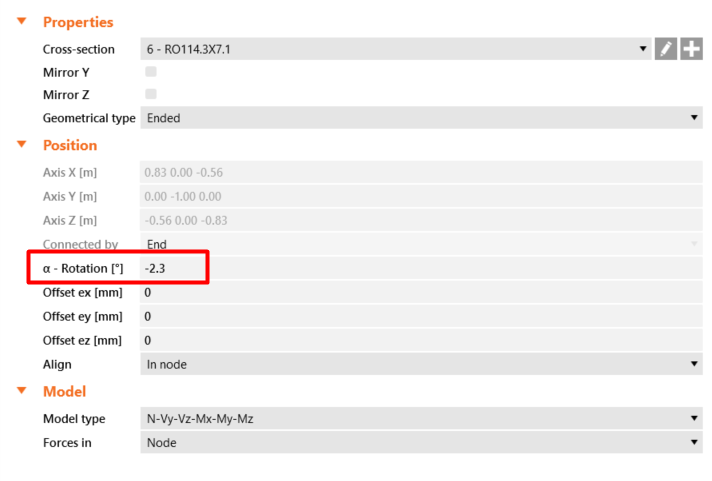

Wijzig in dat geval de waarde van α - Rotatie voor een van de verbonden staven zodat de elementen zijn uitgelijnd en de stompe las wordt aangemaakt. De stompe las wordt weergegeven door een gele lijn die zichtbaar is wanneer het 3D-scherm wordt overgeschakeld naar de transparante modus.

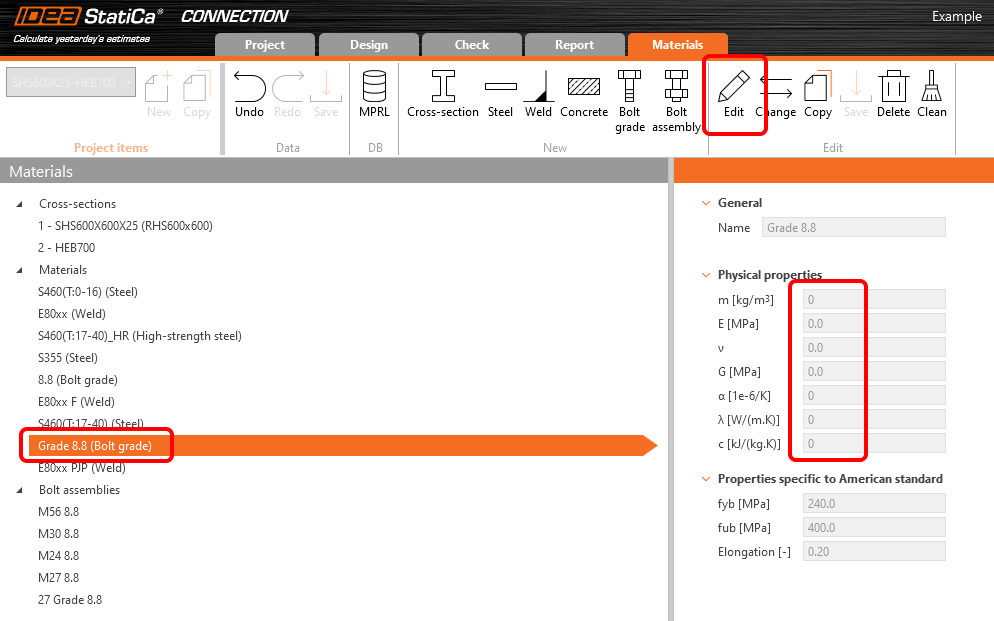

Materiaaleigenschappen zijn 0 (nul)
Als een materiaaleigenschap is ingevuld met 0 (nul) of een niet-acceptabele waarde en dit materiaal wordt gebruikt in het project, kan het eindige-elementenmodel niet worden berekend en stopt de analyse bij 0%. Dit kan een eigenschap zijn van een doorsnede, staalmateriaal, boutklasse, enz.
Materiaalparameters kunnen worden bewerkt op het tabblad Materialen, of mogelijk geïmporteerd met een waarde van 0 via een BIM-koppeling of CSV-bestand (MPRL-database).
Verdeling van de boog van een rond hol profiel
Bij het modelleren van staven met ronde holle profielen gedefinieerd als veelhoeken, kan de berekening in sommige gevallen resulteren in een analyse van 0% vanwege de aspectverhouding van de eindige schelelementen in de boogsegmenten van het veelhoekige holle profiel.

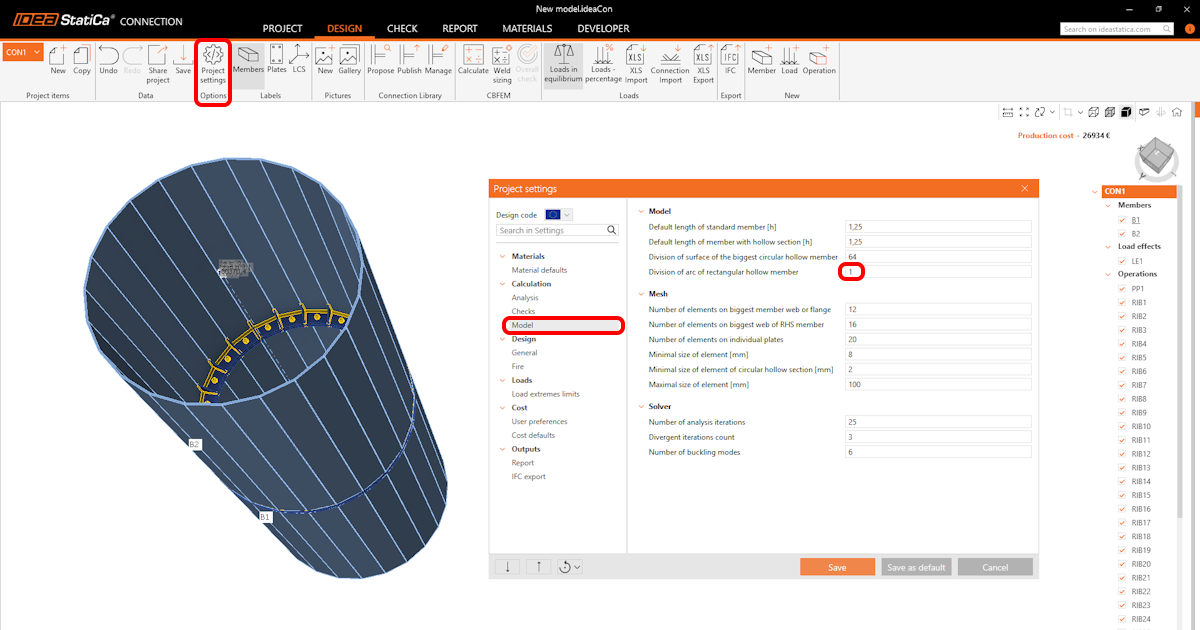

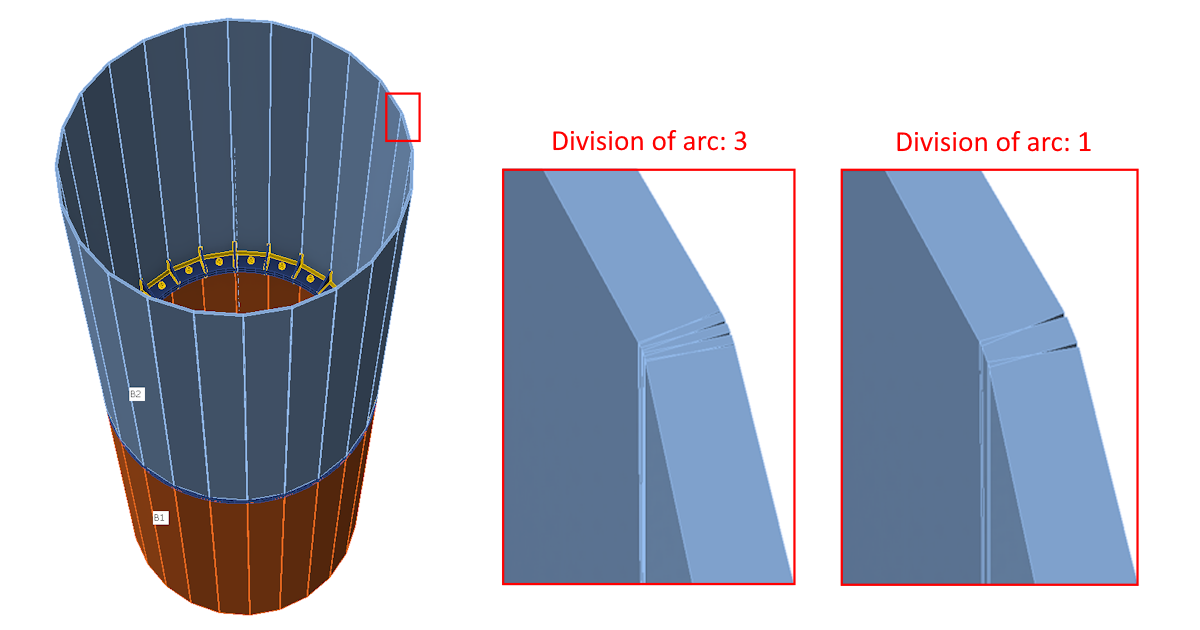

Verlaag in dergelijke gevallen in Projectinstellingen – Berekening – Model de waarde van Verdeling van de boog van een rechthoekig hol profiel van de standaardwaarde 3 naar een lagere waarde (bijv. 1). Deze aanpassing wijzigt de aspectverhouding van de eindige schelelementen in de boogsegmenten van het veelhoekige holle profiel.

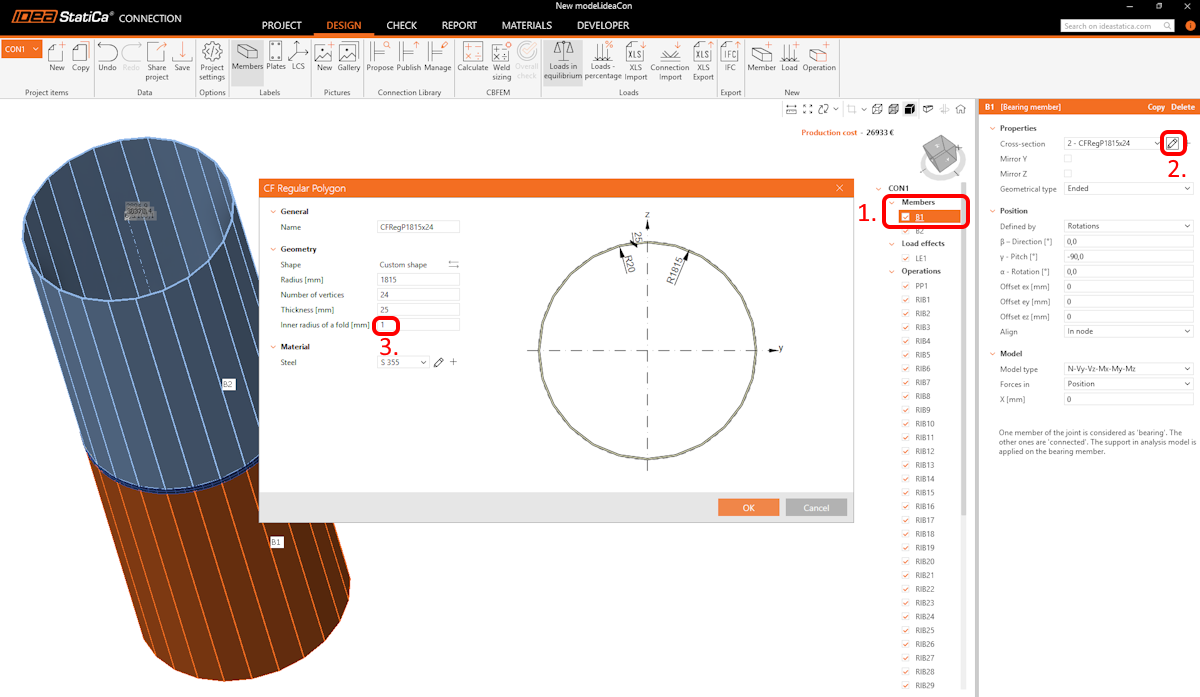

Om het genereren van eindige schelelementen in de boogsegmenten van een veelhoekig hol profiel te voorkomen, kan de gebruiker alternatief de binnenste radius van een vouw verlagen naar een waarde van 1 mm bij het definiëren van het ronde holle profiel als een veelhoek (selecteer het betreffende staaf in de boom Staven, bewerk in het venster Eigenschappen de Doorsnede en stel de Binnenste radius van een vouw in op 1 mm).

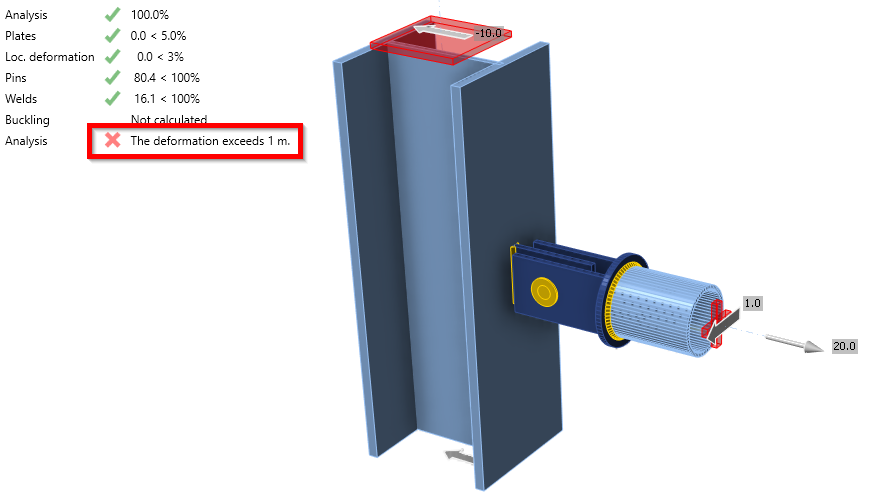

De vervorming overschrijdt 1 m
Er wordt een waarschuwingsbericht weergegeven in de algehele resultaten wanneer grote vervormingen worden gedetecteerd, zelfs als alle normtoetsingen formeel slagen. Deze vervormingen treden meestal op in het onzichtbare deel van belaste staven, de zogenaamde Gecondenseerde superelementen.
In dat geval is het belangrijk om het vervormde model te beoordelen en de juistheid van het verbindingsmodelgedrag te overwegen. Ga naar het tabblad Controle, schakel de weergave van Plastische rek, Mesh en Vervormde vorm in, en gebruik de schaal om het model in de 3D-weergave te inspecteren.
Pas vervolgens eventueel de model instellingen aan, controleer de belastingen in evenwicht, of wijzig het ontwerp.
Lees ook meer in de blogs Waarom is mijn validatie mislukt? en Problemen oplossen met IDEA StatiCa Connection modellen.
Uitgebracht in IDEA StatiCa versie 25.1.
