วิธีใช้ชิ้นส่วนแท่งกลม (แท่งตัน)

This article is also available in
ENDEESFRITPTNLHUROKRPLTHTR

มีข้อกำหนดบางประการที่ผู้ใช้แต่ละคนควรทราบเมื่อใช้หน้าตัดแท่งกลม (แท่งตัน) ในแบบจำลอง IDEA StatiCa Connection

หน้าตัดแท่งกลม (แท่งตัน) ถูกออกแบบมาสำหรับชิ้นส่วนรับแรงดึงเป็นหลัก สามารถพบได้ใน library ของโปรไฟล์ อย่างไรก็ตาม การใช้งานถูกจำกัดเฉพาะการดำเนินการผลิตสองประเภทเท่านั้น ได้แก่ connecting plate และ แผ่น Gusset

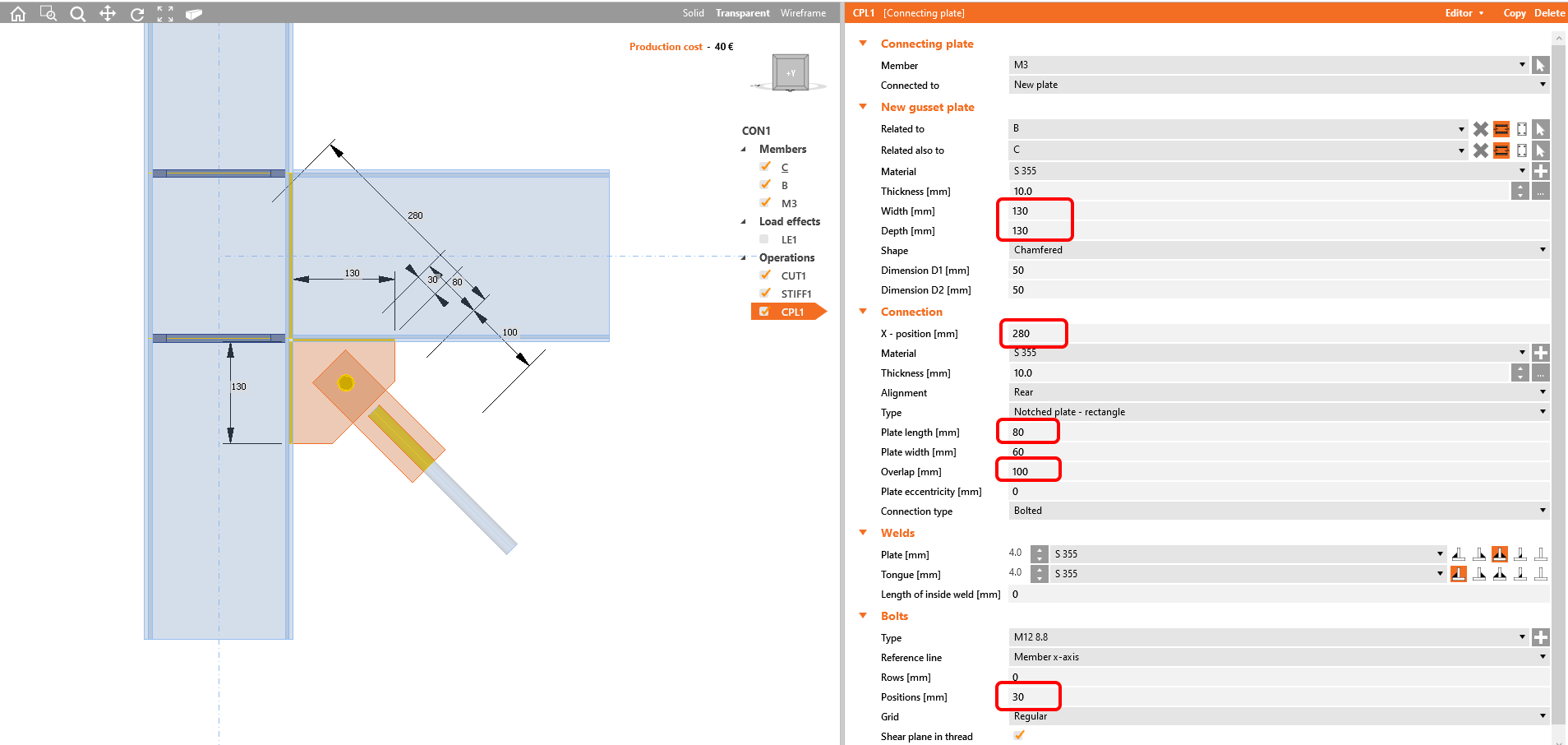

ต่อไปนี้คือมิติหลักเมื่อใช้การดำเนินการ Connecting plate - Notched plate - rectangle:

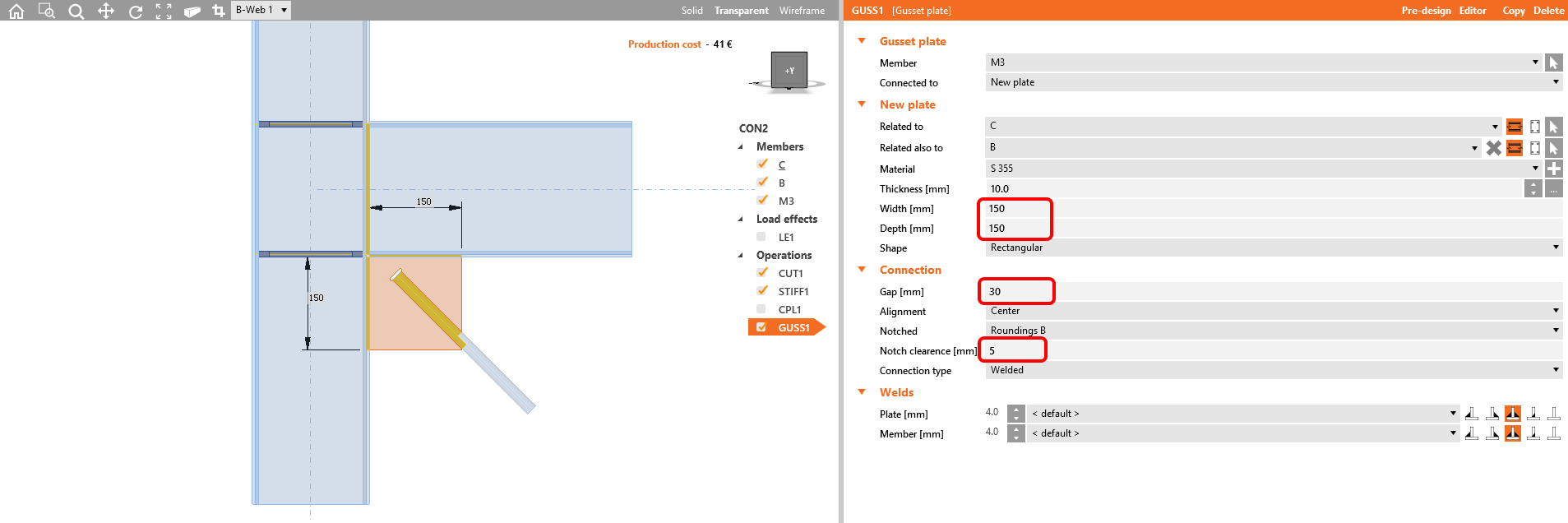

และต่อไปนี้ เมื่อคุณใช้ แผ่น Gusset:

ในทั้งสองกรณี โปรไฟล์จะไม่ถูกแบ่งตาข่ายด้วย shell element เหมือนกับโปรไฟล์อื่นๆ ดังนั้นซอฟต์แวร์จึงไม่แสดงผลลัพธ์บนชิ้นส่วนเหล่านั้น การตรวจสอบชิ้นส่วนดังกล่าวต้องดำเนินการในแบบจำลองการวิเคราะห์ 3D แบบรวม แม้จะเป็นเช่นนั้น รอยเชื่อมที่อยู่ติดกันยังคงได้รับการตรวจสอบตามปกติ

ดูเพิ่มเติมในวิดีโอต่อไปนี้:
