ชิ้นส่วนรับแรงและจุดรองรับ
ชิ้นส่วนหนึ่งของจุดต่อจะถูกกำหนดให้เป็น "bearing" เสมอ ชิ้นส่วนอื่นๆ ทั้งหมดเป็น "connected" สามารถเลือกชิ้นส่วน bearing ได้ ชิ้นส่วน bearing สามารถเป็นแบบ "continuous" หรือ "ended" ในจุดต่อ ชิ้นส่วนแบบ "ended" จะได้รับการรองรับที่ปลายด้านหนึ่ง ส่วนชิ้นส่วนแบบ "continuous" จะได้รับการรองรับที่ปลายทั้งสองด้าน จุดรองรับจะแสดงเป็นสี่เหลี่ยมสีแดงที่ปลายต่อเนื่องของชิ้นส่วน bearing
สำหรับข้อมูลเพิ่มเติม อ่านบทความ ประเภทแบบจำลอง - เงื่อนไขขอบเขตเพิ่มเติม และ สมดุลและชิ้นส่วนรองรับ
การกำหนดประเภทแบบจำลอง

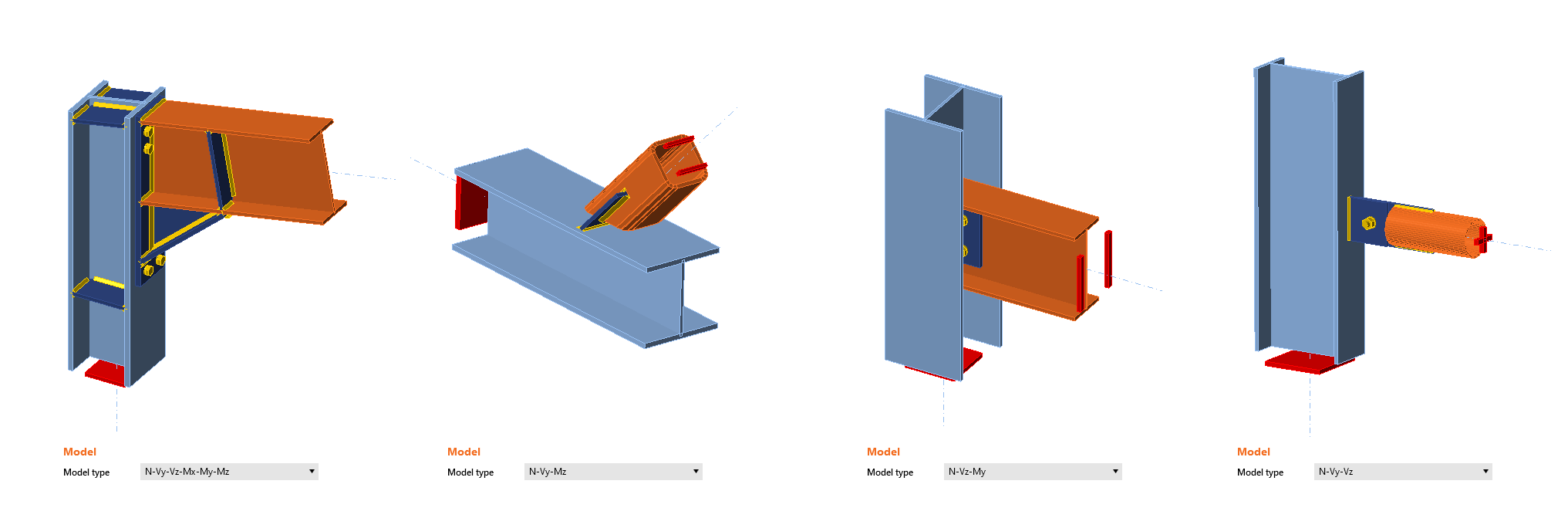

ชิ้นส่วนที่เชื่อมต่อสามารถมีได้หลายประเภท ตามแรงกระทำที่ชิ้นส่วนสามารถรับได้:
- ประเภท N-Vy-Vz-Mx-My-Mz – ชิ้นส่วนสามารถถ่ายแรงภายในได้ครบทั้ง 6 องค์ประกอบ
- ประเภท N-Vy-Mz – ชิ้นส่วนสามารถถ่ายแรงกระทำในระนาบ XY เท่านั้น – แรงภายใน N, Vy, Mz
- ประเภท N-Vz-My – ชิ้นส่วนสามารถถ่ายแรงกระทำในระนาบ XZ เท่านั้น – แรงภายใน N, Vz, My
- ประเภท N-Vy-Vz – ชิ้นส่วนสามารถถ่ายเฉพาะแรงตามแนวแกน N และแรงเฉือน Vy และ Vz
ควรกำหนดประเภทจุดรองรับที่เหมาะสมซึ่งสอดคล้องกับประเภทของชิ้นส่วนแต่ละชิ้นที่ปลายของชิ้นส่วนที่เชื่อมต่อ เพื่อป้องกันการเกิดกลไกที่ไม่เสถียรหรือการเสียรูปที่ไม่สมจริง
ตามประเภทแบบจำลองที่เลือก เซลล์ที่เกี่ยวข้องในตารางแรงกระทำจะถูก "ล็อก" (ป้องกันการกำหนดค่า)
การเชื่อมต่อด้วยสลักเกลียวตัวเดียว
บางครั้ง วิศวกรจำเป็นต้องสร้างจุดต่อที่มีสลักเกลียวเพียงตัวเดียว โดยเฉพาะในกรณีที่คาดว่าจะมีบานพับ, ค้ำยัน, เหล็กกลม หรือเฉียง เพื่อสร้างแบบจำลองและคำนวณการดำเนินการประเภทนี้ คุณต้องกำหนด ประเภทแบบจำลอง ที่เหมาะสมของชิ้นส่วน

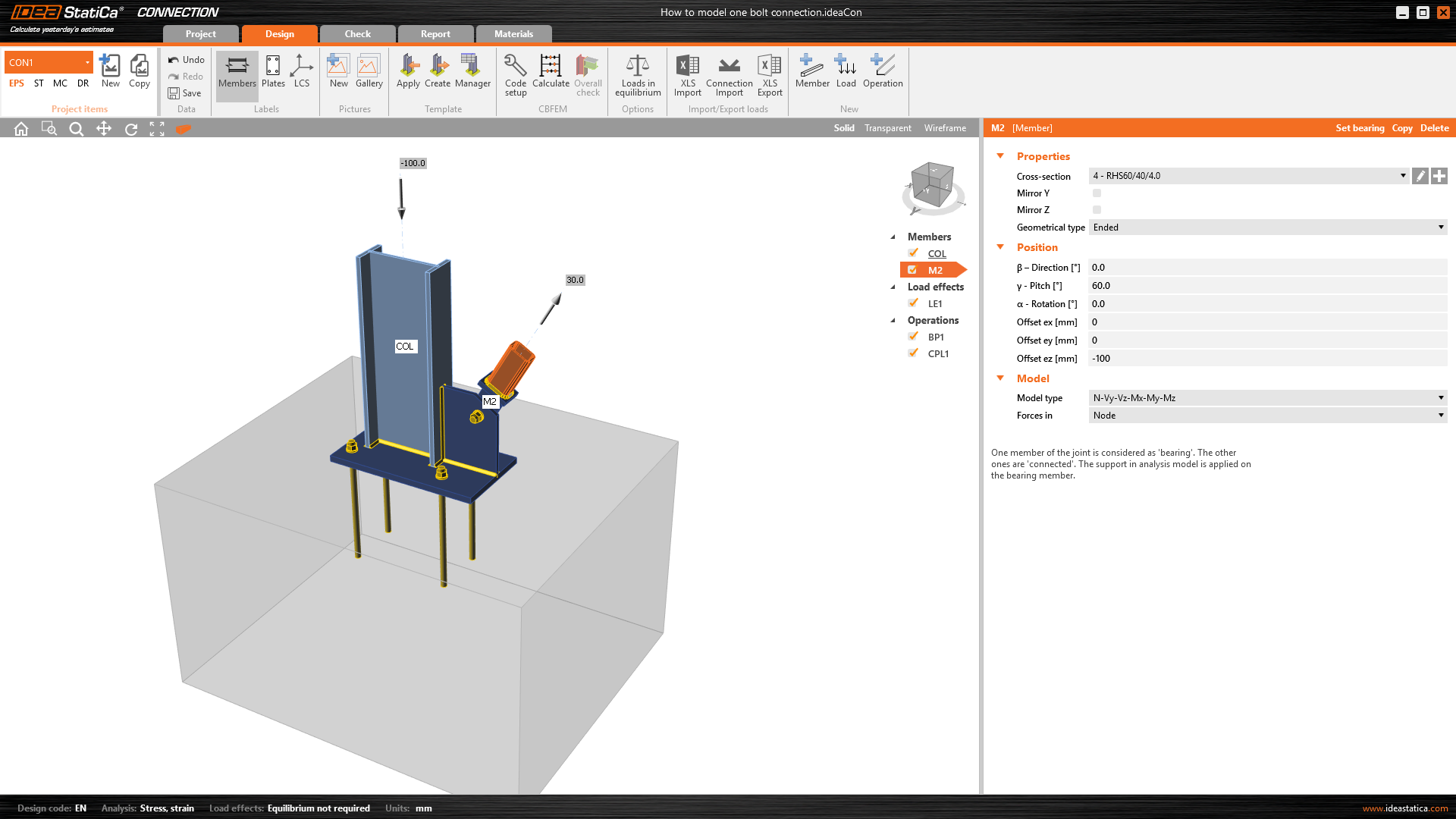

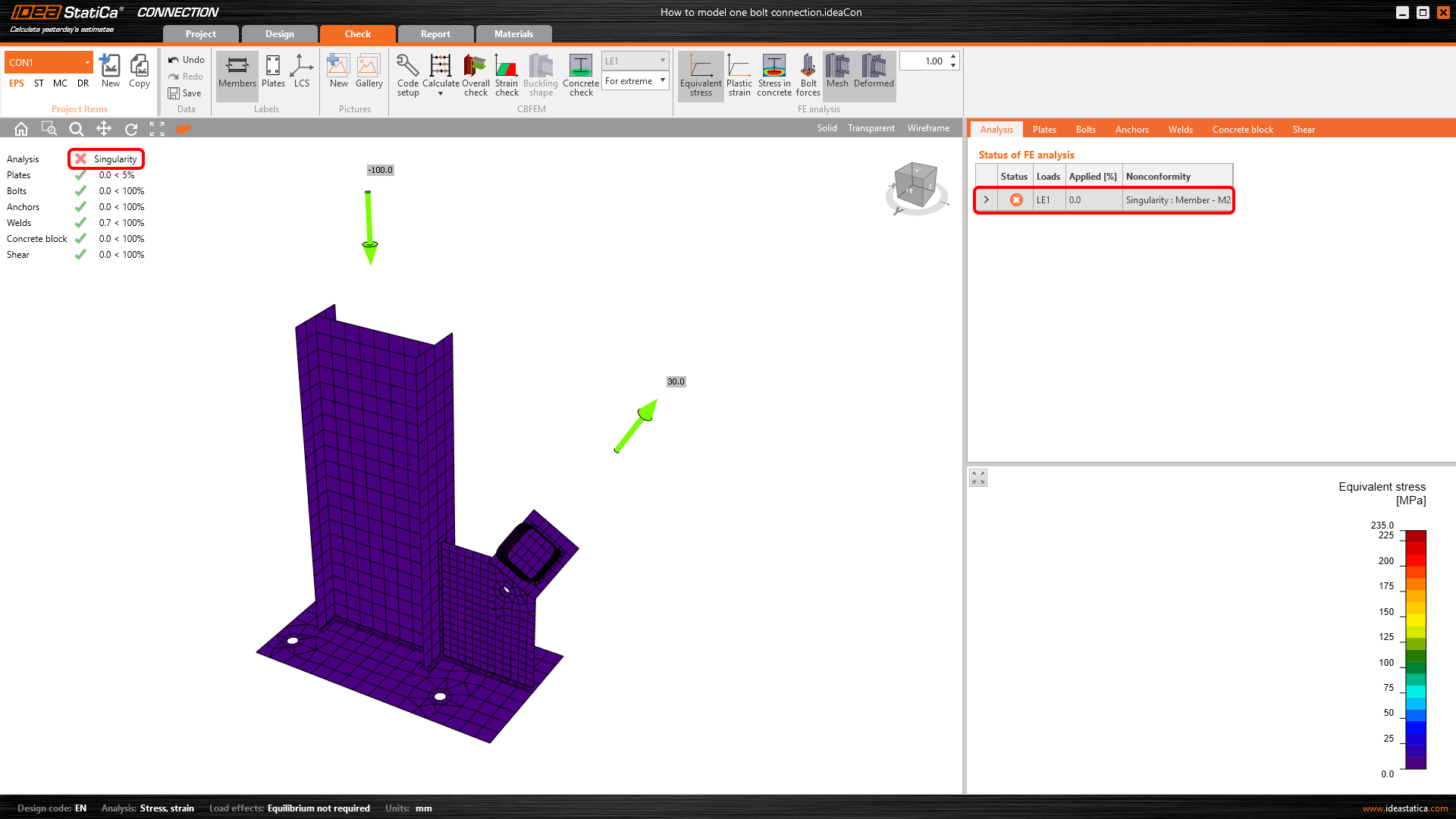

หากคุณใช้ ประเภทแบบจำลอง: N-Vy-Vz-Mx-My-Mz มาตรฐานสำหรับชิ้นส่วนที่เชื่อมต่อด้วยสลักเกลียวตัวเดียว อาจเกิด กลไก/ความเอกฐาน หรือ การวิเคราะห์ล้มเหลว

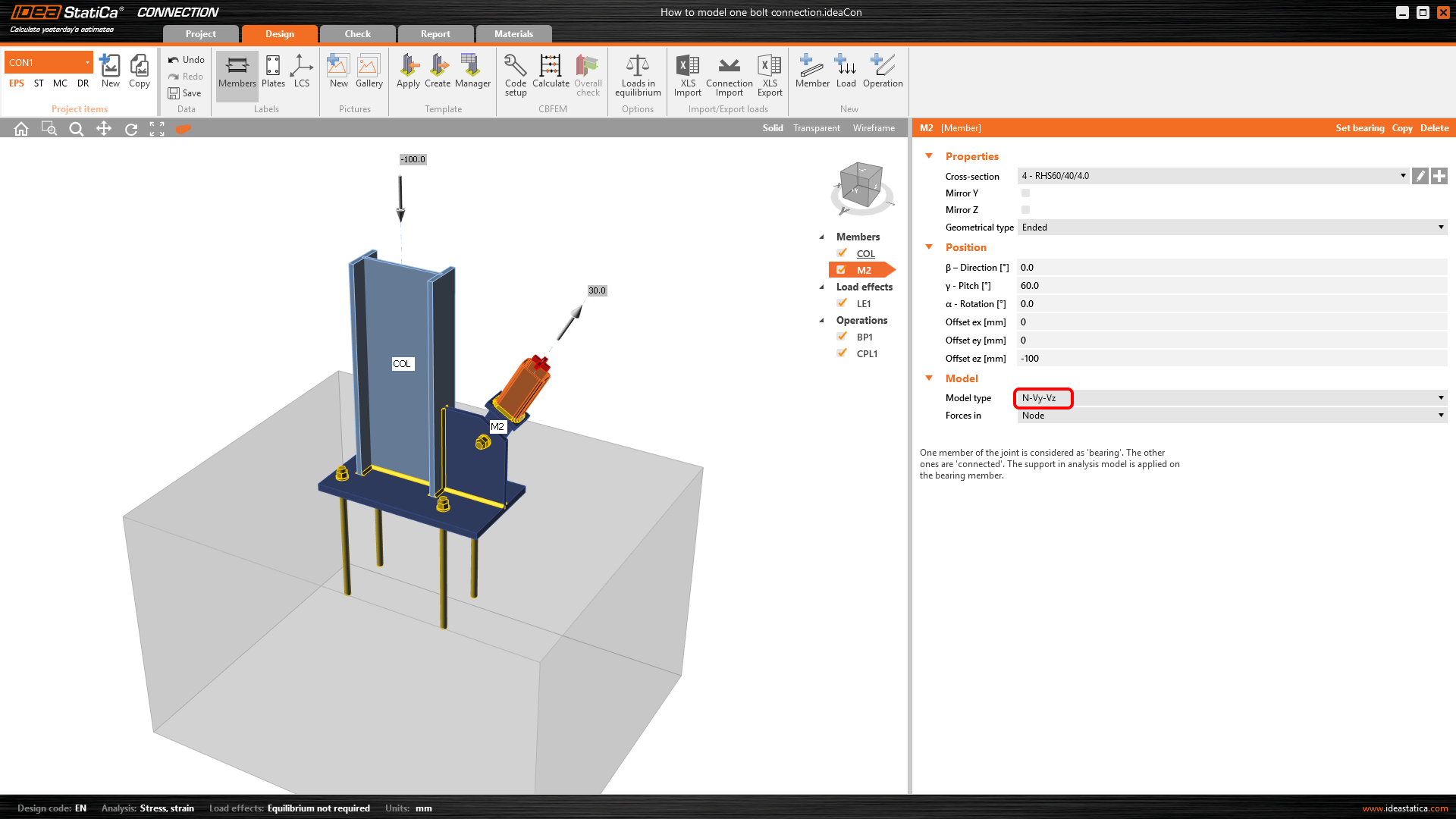

คุณต้องเปลี่ยน ประเภทแบบจำลอง เป็น N-Vy-Vz ใน Properties ของชิ้นส่วนที่เชื่อมต่อแบบบานพับ

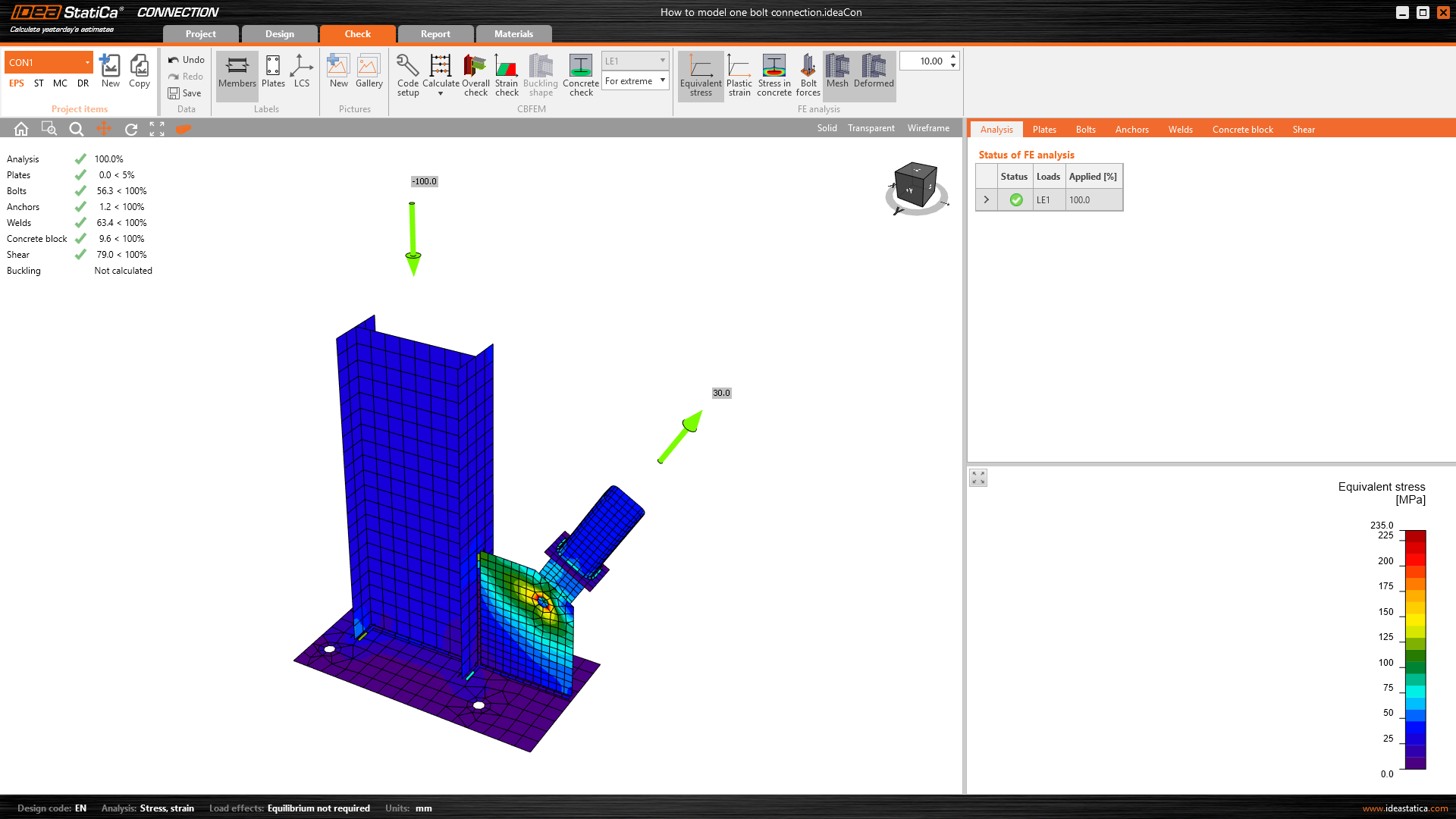

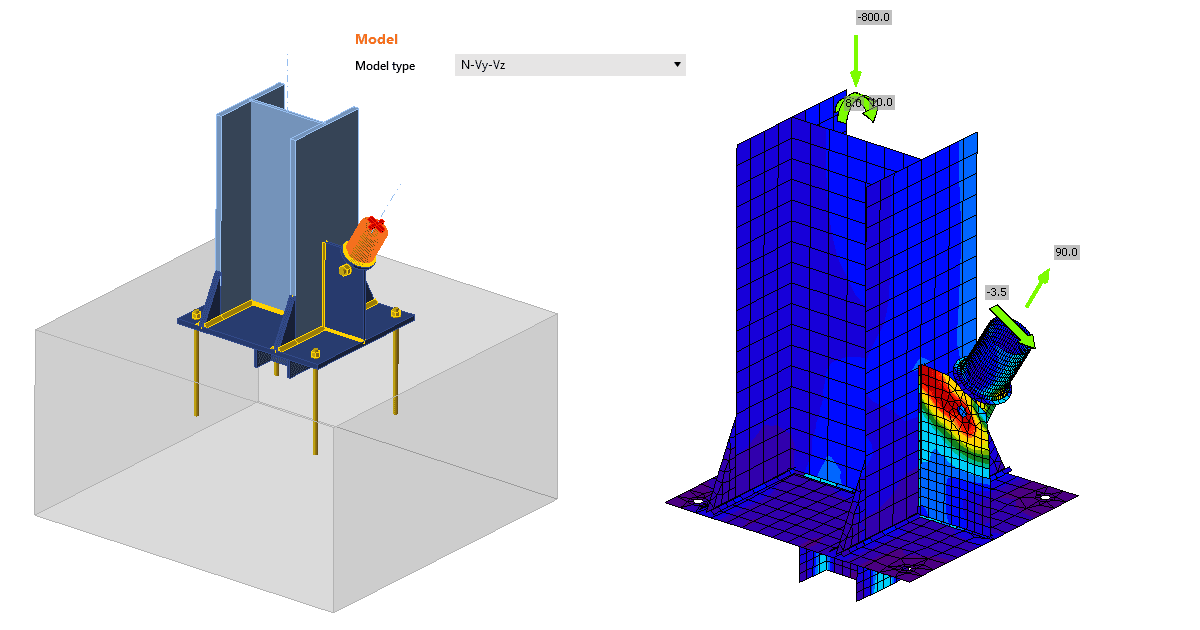

ขณะนี้ แบบจำลองถูกต้องและกลไกได้รับการป้องกันแล้ว
การบันทึก Webinar
ดูการบันทึก Webinar ของเราที่มีการสาธิตการตั้งค่าประเภทแบบจำลองและการเชื่อมต่อด้วยสลักเกลียวตัวเดียวแบบสด
