Kullanıcılar, Connection uygulaması içinde kritik boşlukları doğrudan ölçebilir; bu ölçümler arasında uygun toleransları sağlamak için kaynak boşlukları ile harici bir 3D CAD yazılımına geçmeye gerek kalmadan cıvata sıkma için gereken alan doğrulaması yer almaktadır.

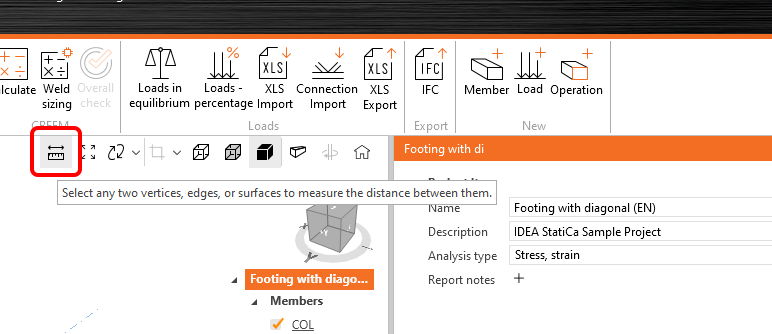

Ölçüm aracı, 3D sahnenin sağ üst köşesinden etkinleştirilebilir. Açıldığında, mesafe ölçümü için noktaları doğrudan sahne üzerinde seçebilirsiniz. İşlem tamamlandığında, düğmenin seçimini kaldırarak veya ESC tuşunu kullanarak aracı devre dışı bırakabilirsiniz.
Seçim seçenekleri
Araç, aşağıdaki varlıklar arasındaki ölçümü destekler:

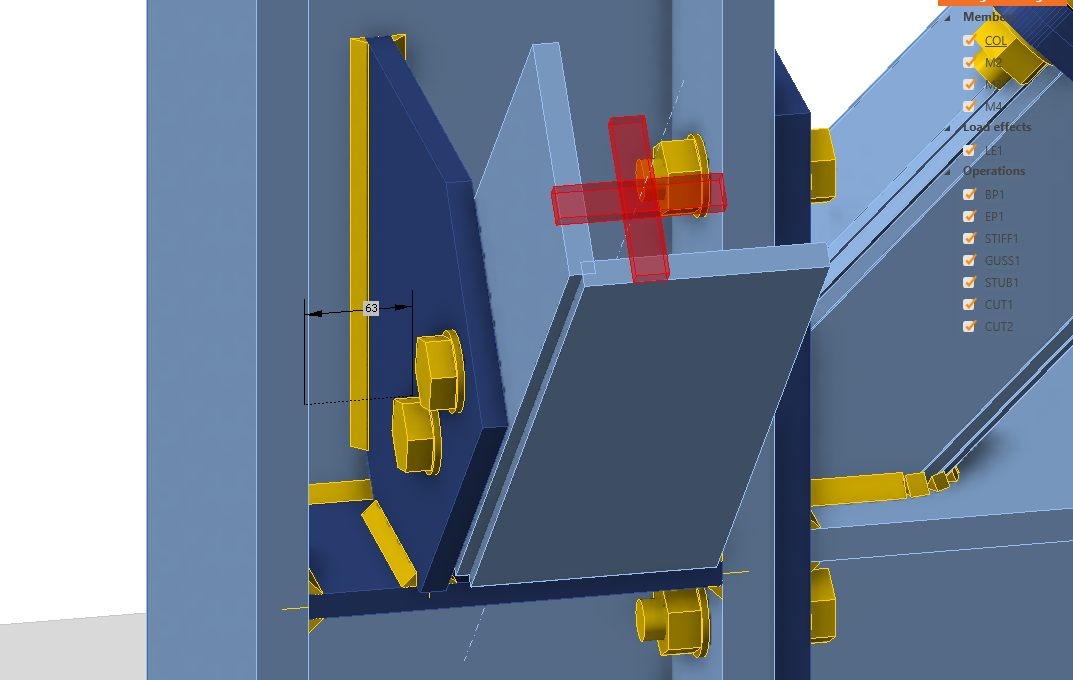

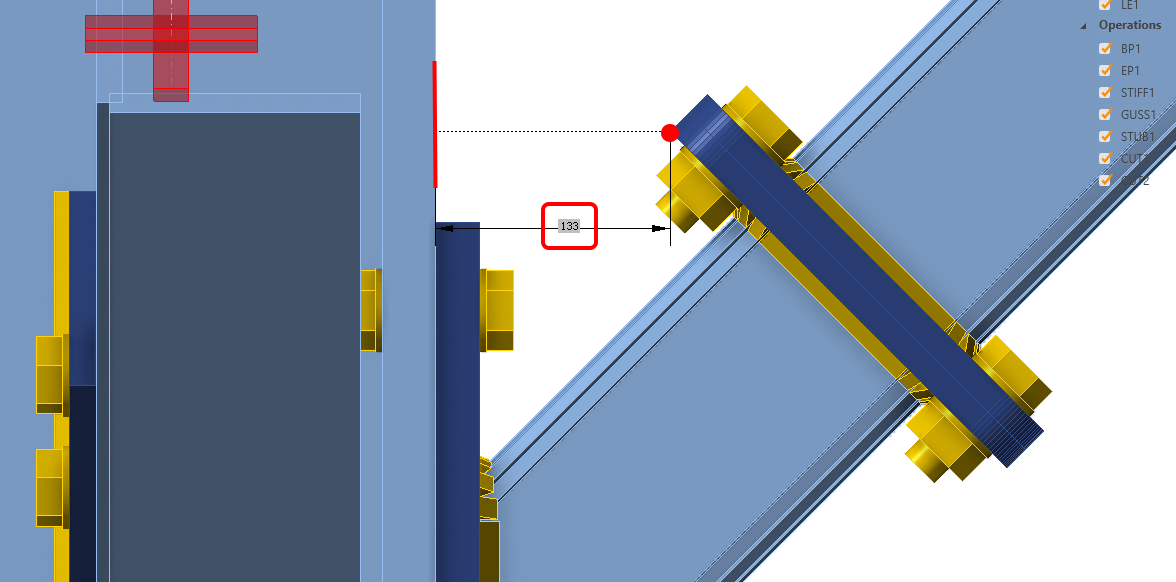

- Köşeler: Köşe noktalarından mesafe ölçümü yapın.

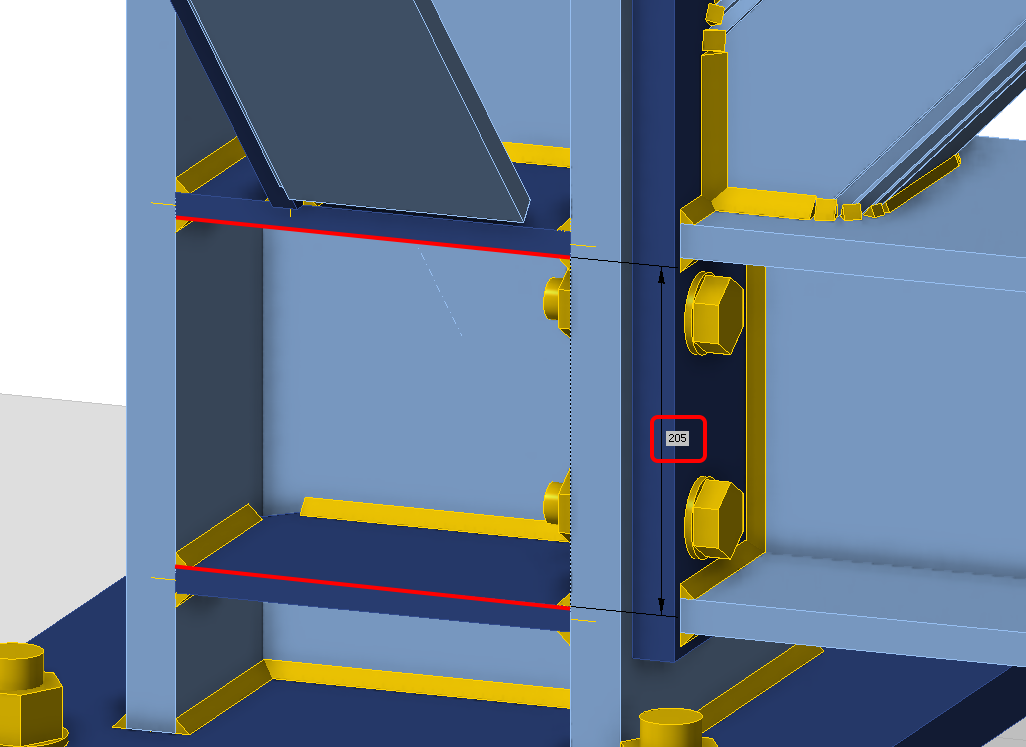

- Kenarlar: Kenarlar arasındaki boyutları belirleyin.

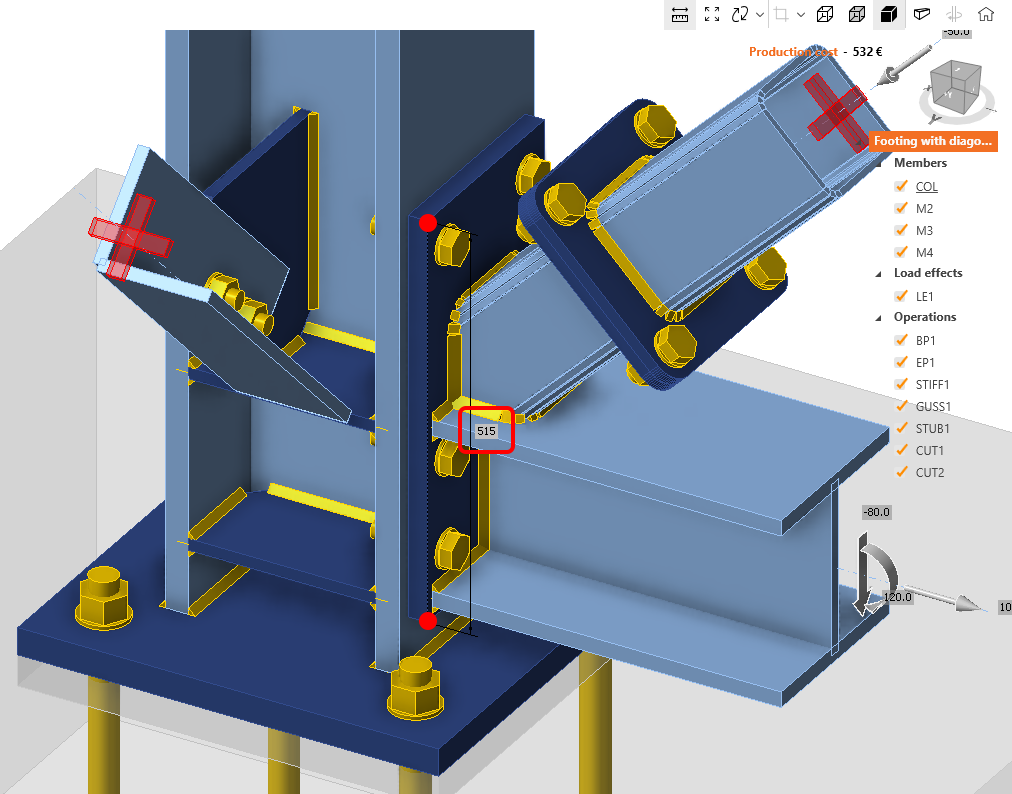

- Yüzeyler: Plaka yüzeyleri arasındaki mesafeleri hesaplayın.
Sınırlamalar
Mevcut sürüm, aynı anda birden fazla ölçümü desteklememektedir. Bu özelliğin yaklaşan yamalarda uygulanması beklenmektedir.
Mesafe Bilgisi:
Seçilen köşeler/kenarlar/plakalar arasındaki mesafeyi okuyabileceğiniz iki farklı yer bulunmaktadır:
- En kısa mesafe: Seçilen elemanlar arasındaki minimum mesafeyi doğrudan sahne üzerinde gösterir.

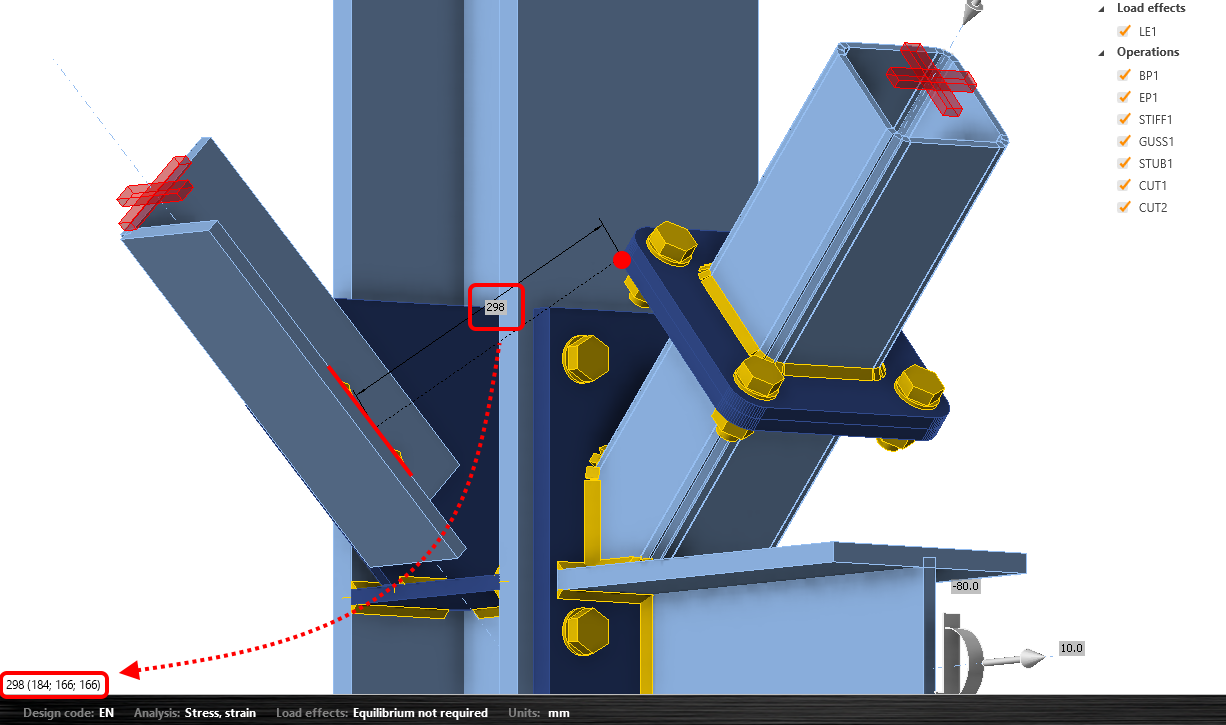

- XYZ mesafeleri: Global koordinat sistemine göre X, Y ve Z eksenleri boyunca ayrıntılı mesafe bilgisini sahnenin sol alt köşesinde sunar.
IDEA StatiCa sürüm 24.1'de yayımlanmıştır.
