IDEA StatiCa Connection uygulamasında analiz türünü tanımlamanın iki yolu vardır. Bunlara bir göz atalım.
1. Connection öğesi ayarları

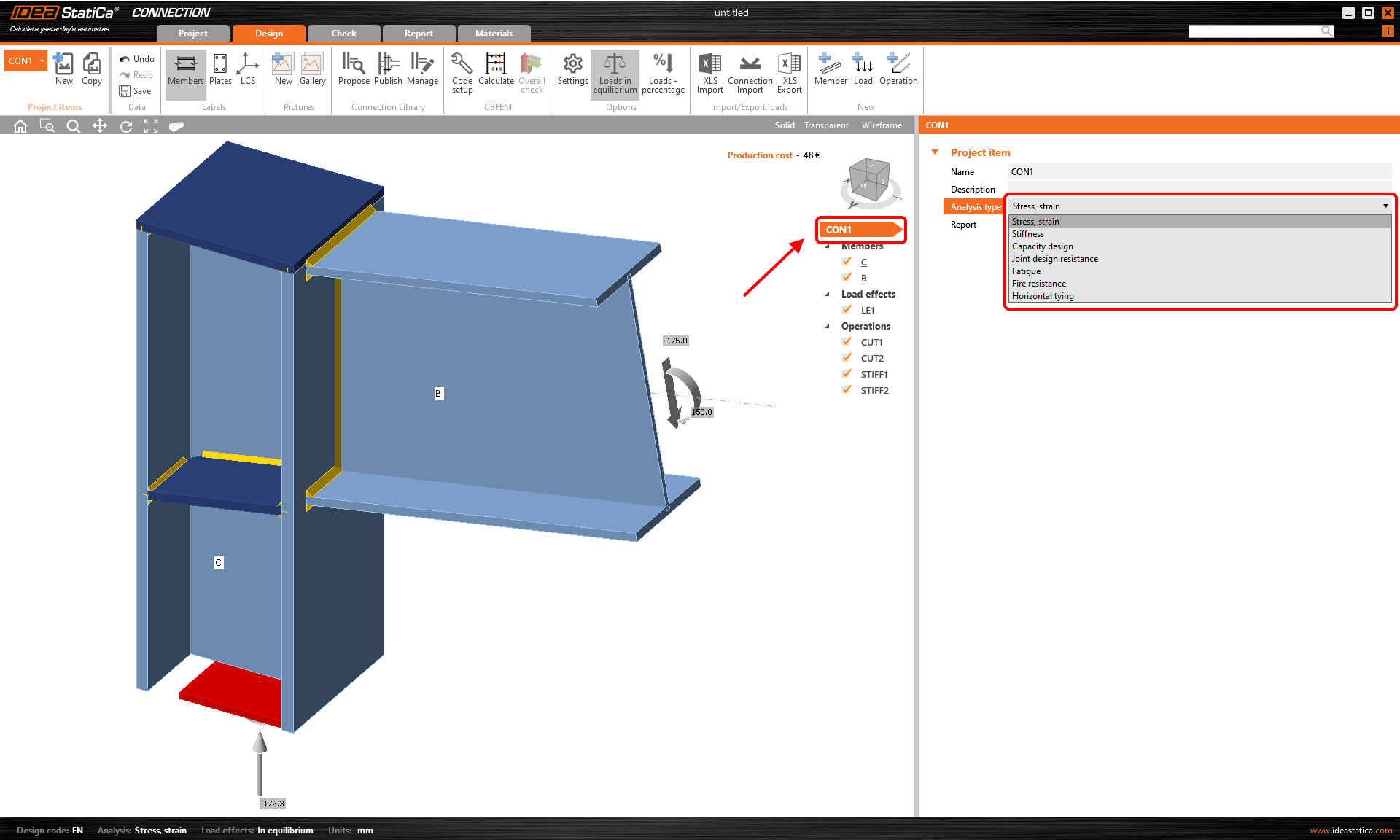

Analiz türü (modelin adı ve açıklamasıyla birlikte), ana grafik penceresinin sağ tarafındaki özellik kılavuzundaki connection öğesi ayarları kullanılarak doğrudan uygulamada değiştirilebilir.
Ayarlar, modelleme süreci boyunca herhangi bir zamanda değiştirilebilir ve üzerinde çalıştığınız belirli connection öğesine uygulanır.
2. Proje ayarları

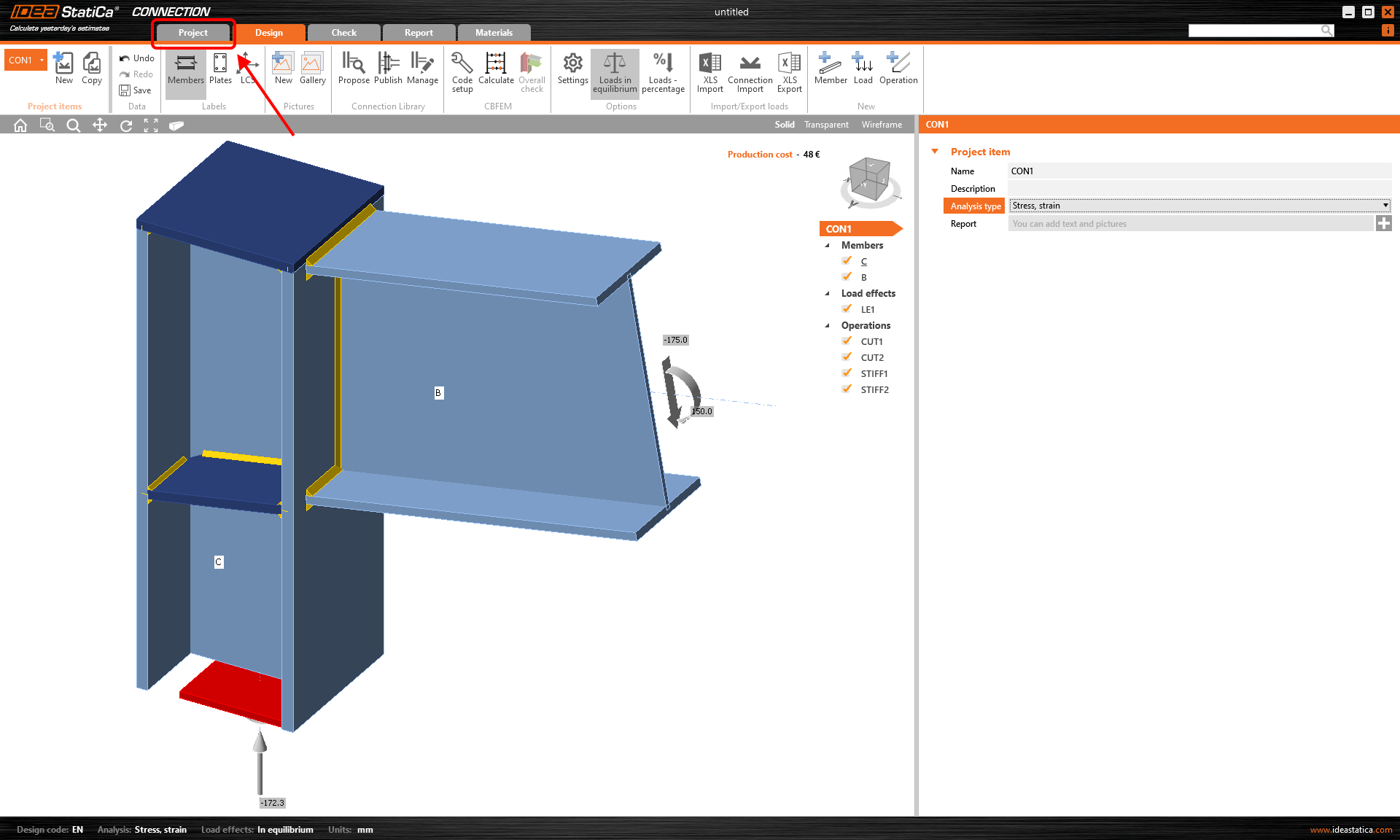

İkinci seçenek, üst şeritteki Project bölümünü seçmektir.

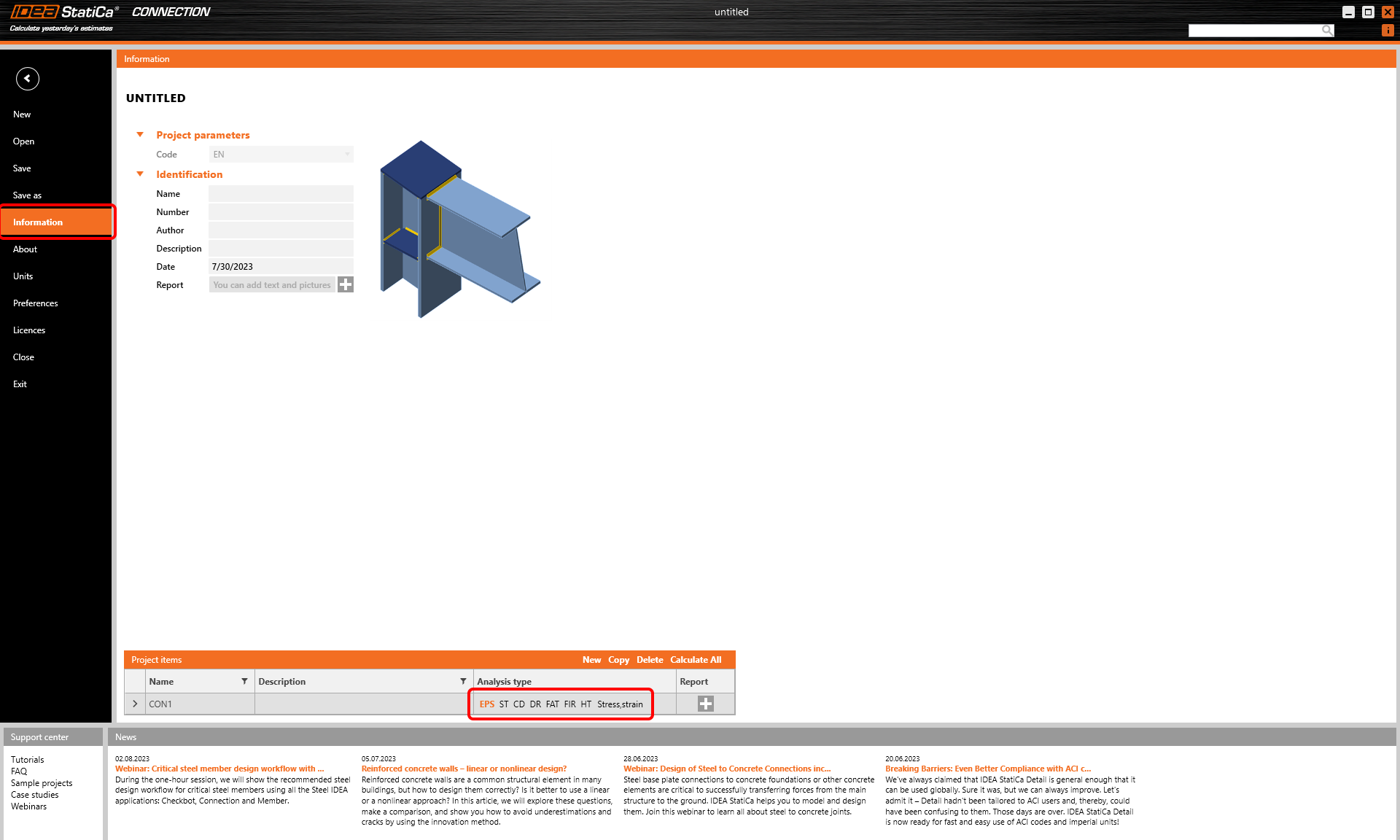

Ardından Information seçeneğini seçin ve Project items tablosunda ilgili connection öğesi için tercih edilen analiz türünü belirleyin.
Ayarlar, modelleme süreci boyunca herhangi bir zamanda değiştirilebilir ve üzerinde çalıştığınız belirli connection öğesine uygulanır.
Bu bölümde ayrıca öğeleri kopyalayabilir ve bireysel connection öğeleri için farklı analiz türleri belirleyebilirsiniz.
Kısaltmalar şu anlama gelir:
EPS – Gerilme/şekil değiştirme analizi (birleşimin uygulanan tasarım yüküne tepkisi, isteğe bağlı burkulma analizi)
ST – Rijitlik analizi (seçilen elemanın dönme/eksenel rijitliği)
CD – Kapasite tasarımı (sismik tasarım için enerji yutmayan birleşimlerin yönetmelik kontrolü. Birleşim, bağlı elemanın maksimum kapasitesine göre tasarlanır)
DR – Birleşim tasarım dayanımı (tasarım yükü ile maksimum yük arasındaki oran tüm birleşim için belirlenir)
FAT – Yorulma analizi
FIR – Yangın dayanımı analizi
