Existem duas formas de definir o tipo de análise no IDEA StatiCa Connection. Vejamos cada uma delas.
1. Definições do item de ligação

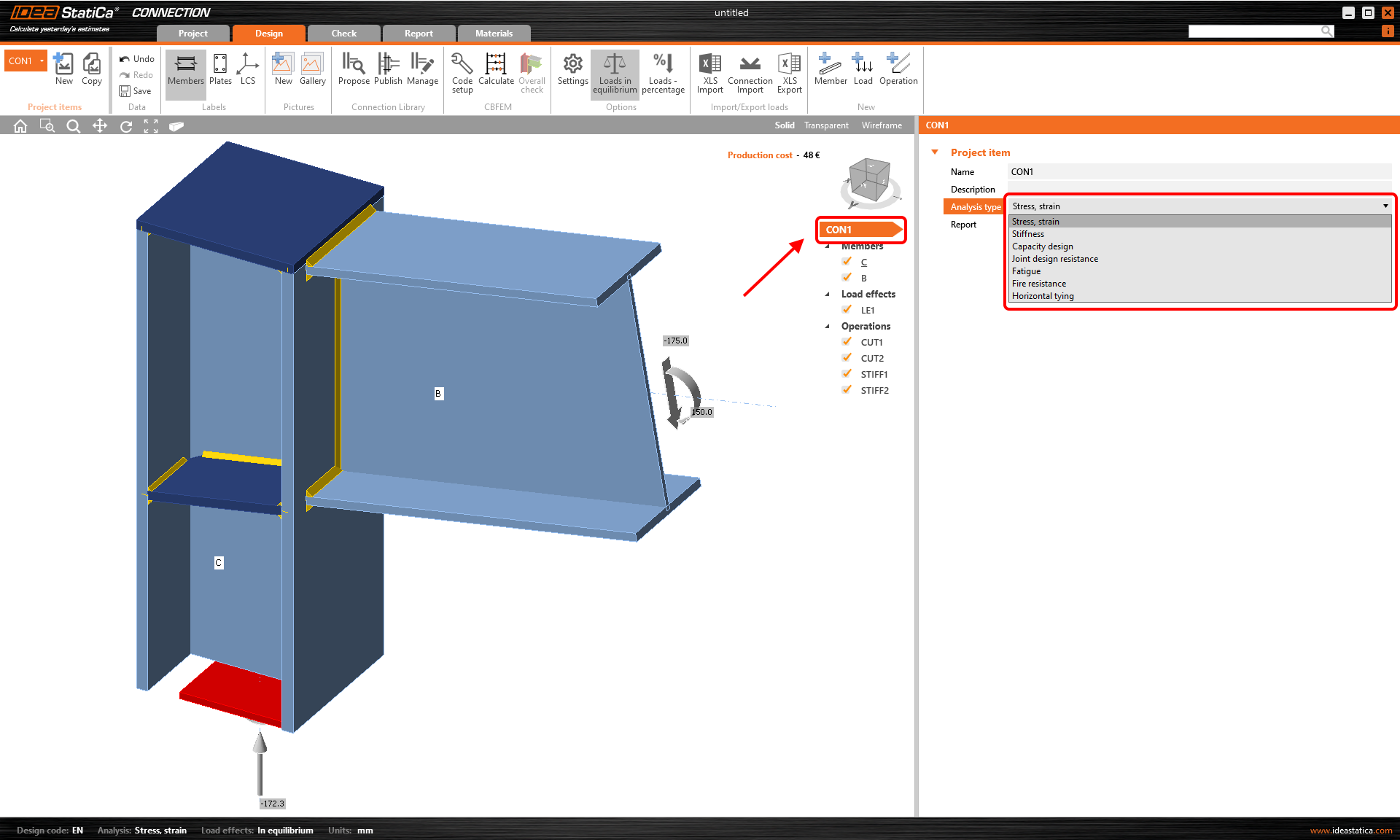

O tipo de análise (juntamente com o nome e a descrição do modelo) pode ser alterado diretamente na aplicação através das definições do item de ligação na grelha de propriedades no lado direito da janela gráfica principal.
As definições podem ser alteradas em qualquer momento durante o processo de modelação e são aplicadas ao item de ligação específico com o qual está a trabalhar.
2. Definições do projeto

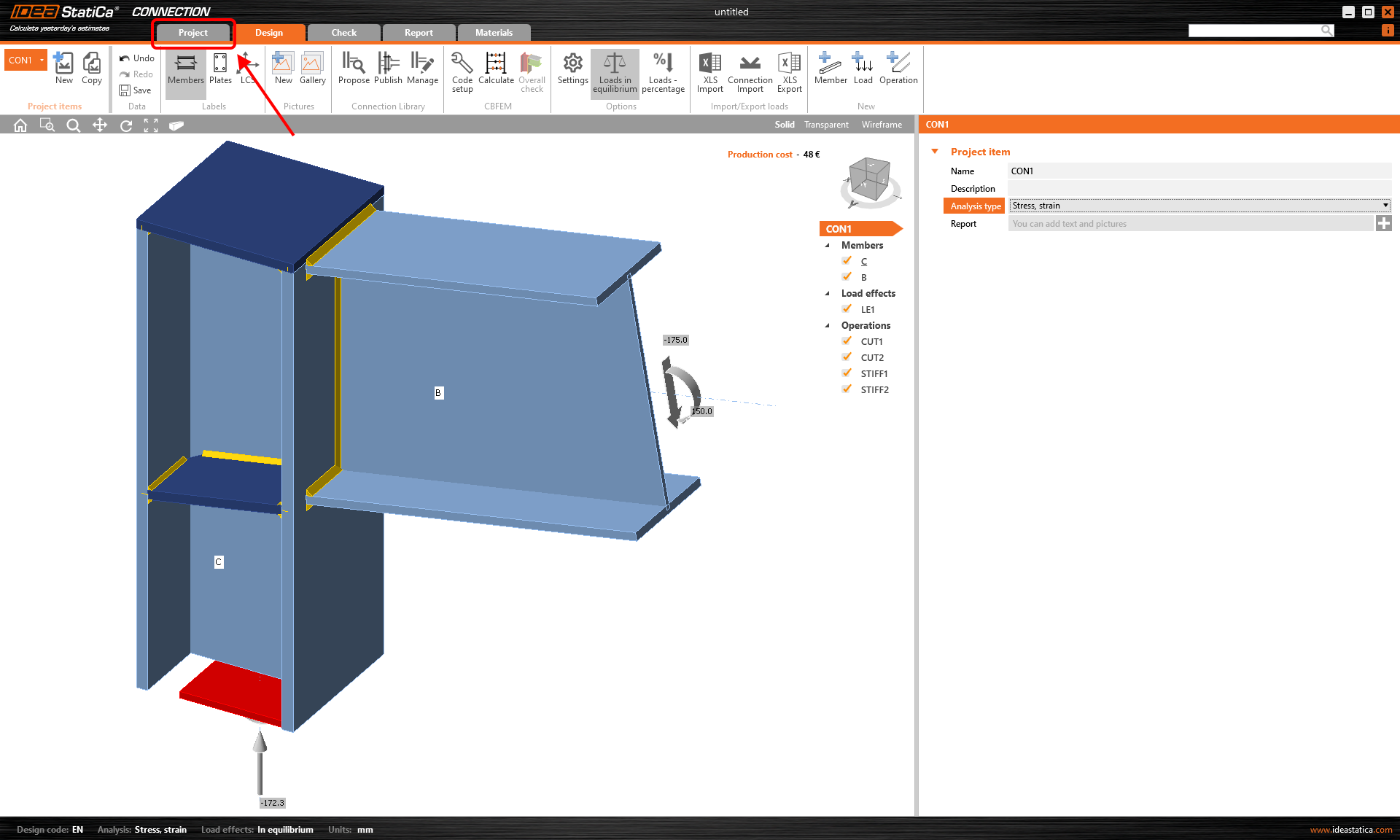

A segunda opção consiste em selecionar a secção Projeto na faixa de opções superior.

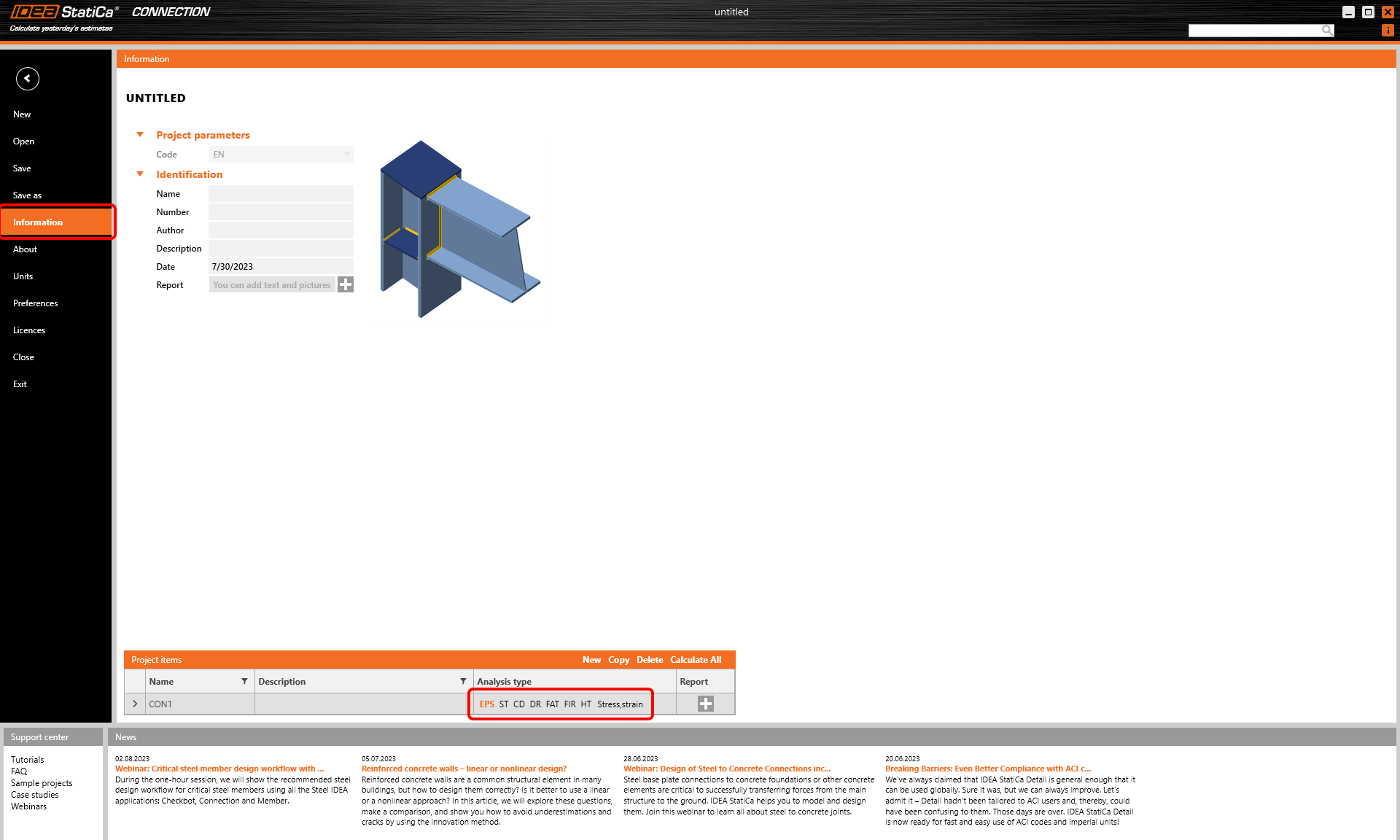

Em seguida, selecione Informação e, na tabela Itens do projeto, escolha o tipo de análise preferido para o item de ligação correspondente.
As definições podem ser alteradas em qualquer momento durante o processo de modelação e são aplicadas ao item de ligação específico com o qual está a trabalhar.
Nesta secção, também é possível copiar os itens e definir diferentes tipos de análise para itens de ligação individuais.
As abreviaturas significam:
EPS – Análise de tensão/deformação (resposta da junta à ação de cálculo aplicada, com análise de encurvadura opcional)
ST – Análise de rigidez (rigidez rotacional/axial do elemento selecionado)
CD – Dimensionamento por capacidade (verificação normativa de ligações não dissipativas para dimensionamento sísmico. A junta é dimensionada para a capacidade máxima do elemento ligado)
DR – Resistência de cálculo da junta (determina-se o rácio entre a ação de cálculo e a ação máxima para toda a junta)
FAT – Análise de fadiga
FIR – Análise de resistência ao fogo
HT - Resistência ao amarramento horizontal
