O projetista resolve normalmente a tarefa de dimensionar a ligação/junta para transferir a carga de cálculo conhecida. No entanto, é também útil saber qual a distância ao estado limite, ou seja, qual a reserva no dimensionamento e qual o seu nível de segurança. Isto pode ser feito de forma simples através do tipo de análise – Resistência de cálculo da junta.
O utilizador introduz a carga de cálculo tal como num dimensionamento corrente. O software aumenta automaticamente e de forma proporcional todas as componentes de carga até que uma das verificações incluídas não seja satisfeita.
As análises DR realizam verificações para os seguintes componentes:
- Deformação plástica em chapas
- Parafusos – corte, tração e combinação de tração e corte
- Âncoras – resistência do aço à tração e ao corte
- Soldaduras
Note-se que outros componentes não incluídos na lista acima não serão verificados devido à direção desconhecida das forças nos componentes. Por este motivo, deve ser sempre realizada uma análise EPS para garantir que todas as verificações são corretamente efetuadas.

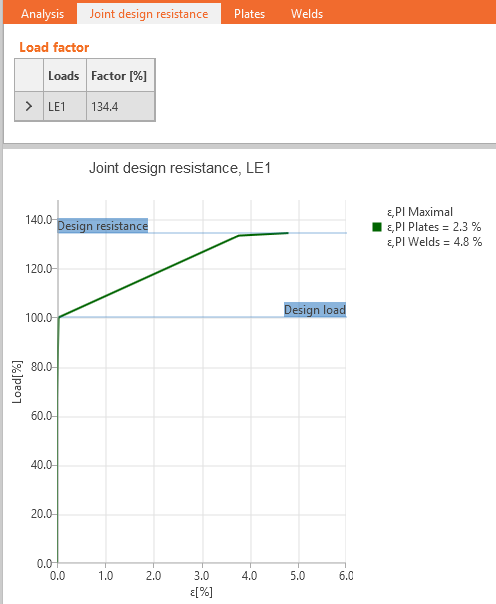

O utilizador obtém o rácio entre a carga máxima e a carga de cálculo. É também fornecido um diagrama simplificado.
Os resultados dos casos de carga definidos pelo utilizador são apresentados, exceto quando o Fator de resistência de cálculo da junta for inferior a 100 %, o que significa que o cálculo não convergiu, sendo então apresentado o último passo convergido do caso de carga.
