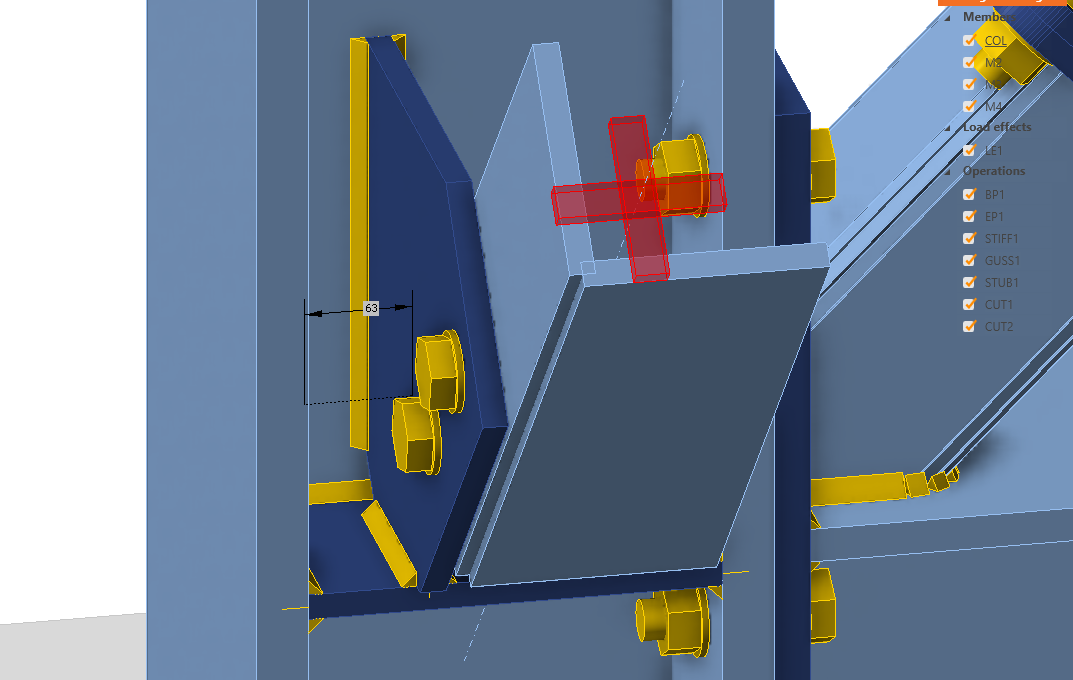

Gli utenti possono misurare le distanze critiche direttamente nell'applicazione Connection, incluse misurazioni precise per i giochi di saldatura per garantire le tolleranze corrette, nonché la verifica dello spazio necessario per il serraggio dei bulloni senza dover passare a un software CAD 3D esterno.

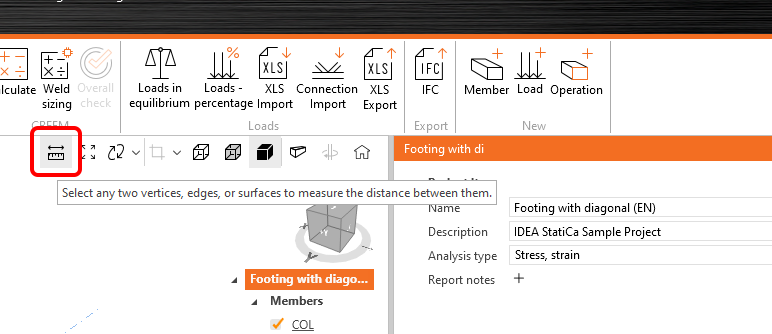

Lo Strumento di misura può essere attivato nell'angolo in alto a destra della scena 3D. Una volta attivato, è possibile selezionare i punti per la misurazione della distanza direttamente nella scena. Al termine, è possibile disattivare lo strumento deselezionando il pulsante o utilizzando il tasto ESC.
Opzioni di selezione
Lo strumento supporta la misurazione tra le seguenti entità:

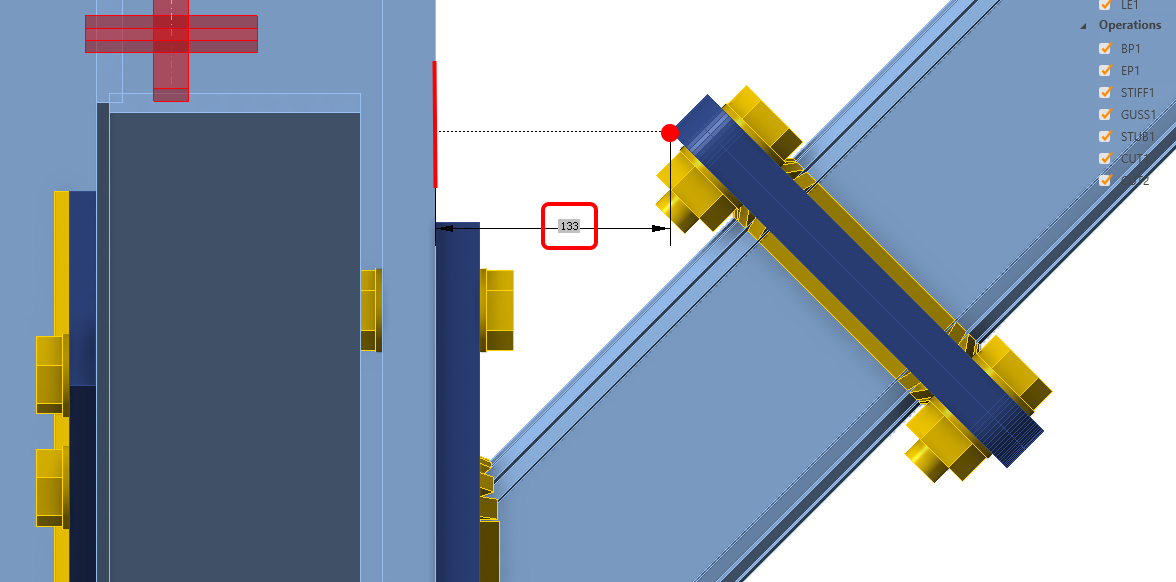

- Angoli: Misura le distanze dai punti d'angolo.

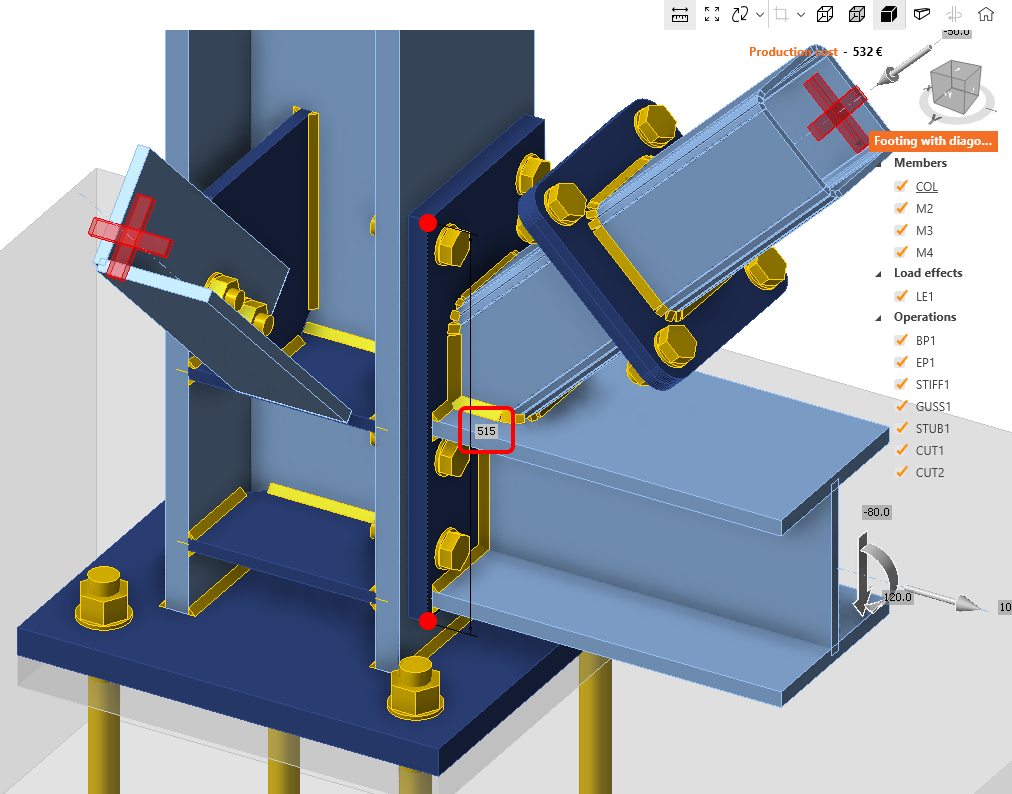

- Spigoli: Determina le dimensioni tra gli spigoli.

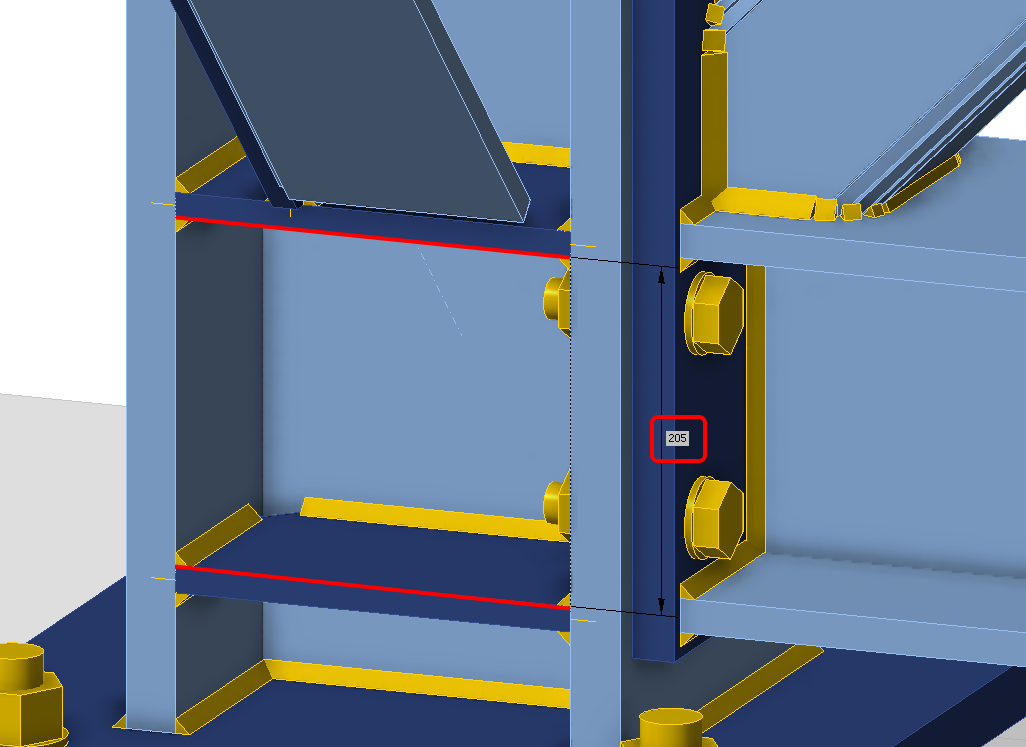

- Facce: Calcola le distanze tra le facce delle piastre.
Limitazioni
La versione attuale non supporta misurazioni multiple simultanee. Questa funzionalità è prevista per essere implementata nei prossimi aggiornamenti.
Informazioni sulla distanza:
Esistono due diversi punti in cui è possibile leggere la distanza tra angoli/spigoli/piastre selezionati:
- Distanza minima: Visualizza la distanza minima tra gli elementi selezionati direttamente nella scena.

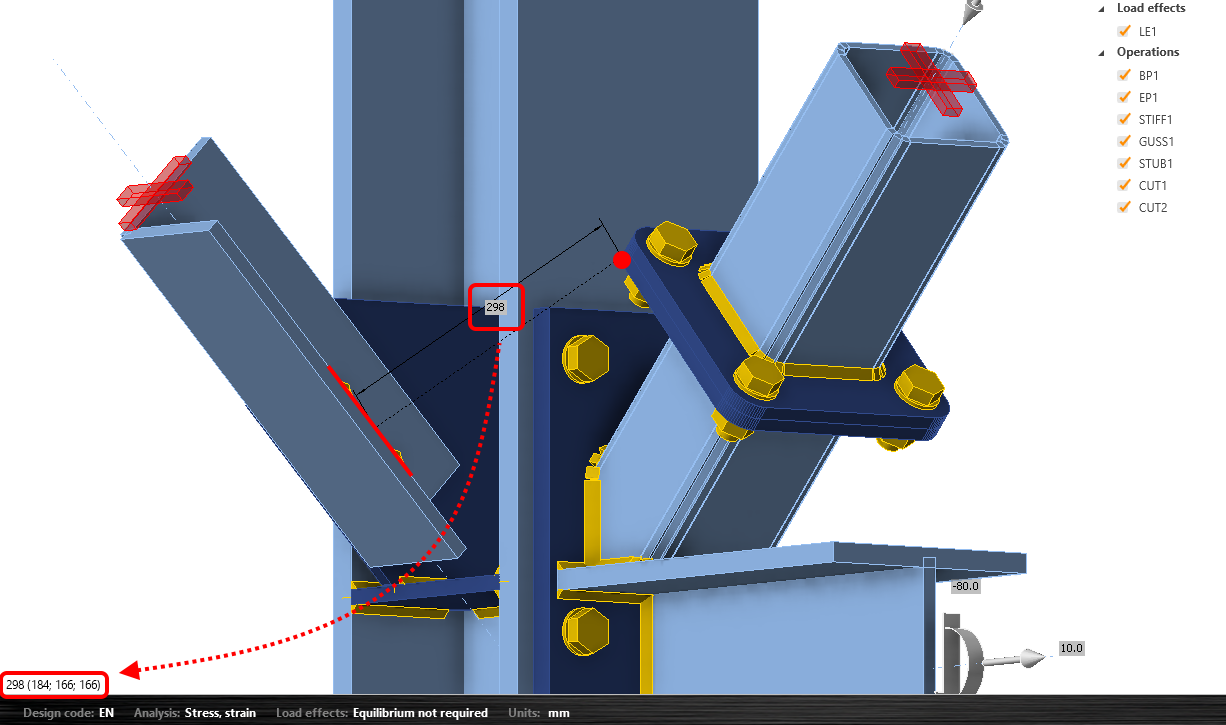

- Distanze XYZ: Fornisce informazioni dettagliate sulle distanze lungo gli assi X, Y e Z, secondo il sistema di coordinate globale, nell'angolo in basso a sinistra della scena.
Rilasciato nella versione 24.1 di IDEA StatiCa.
