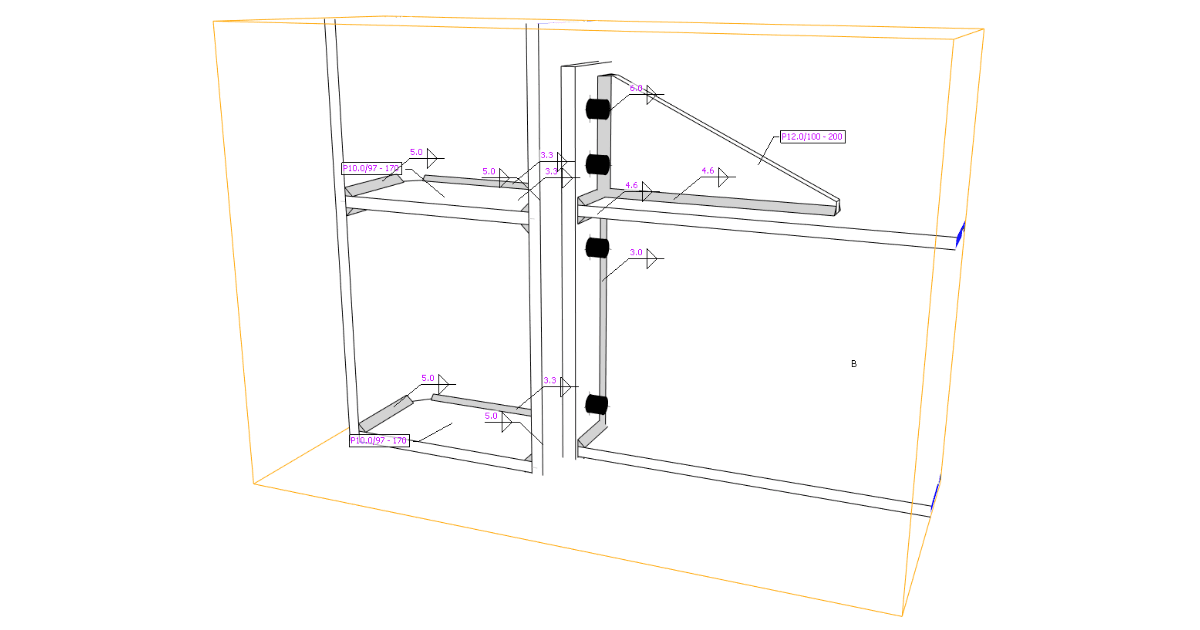

Toți inginerii structuriști, proiectanții și detailiștii au nevoie de reprezentări vizuale clare ale proiectelor lor. De aceea, posibilitatea de a ajusta desenele a fost o funcționalitate foarte dorită. Inginerii vor să genereze „schițe", iar detailiștii preferă să le primească, pentru a nu începe detalierea de la zero. De acum, puteți defini și modifica modele de secțiune în fereastra principală a scenei 3D.

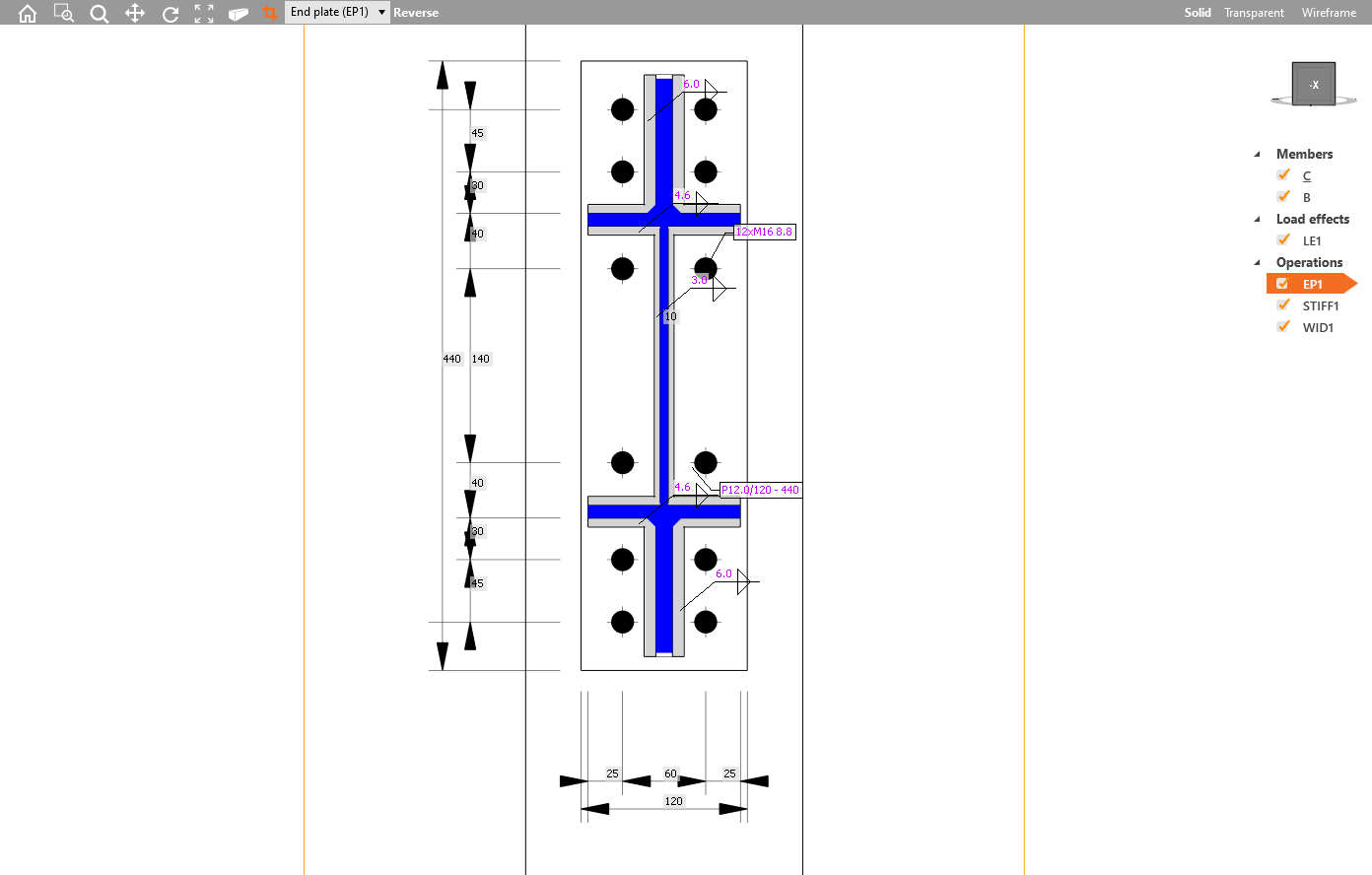

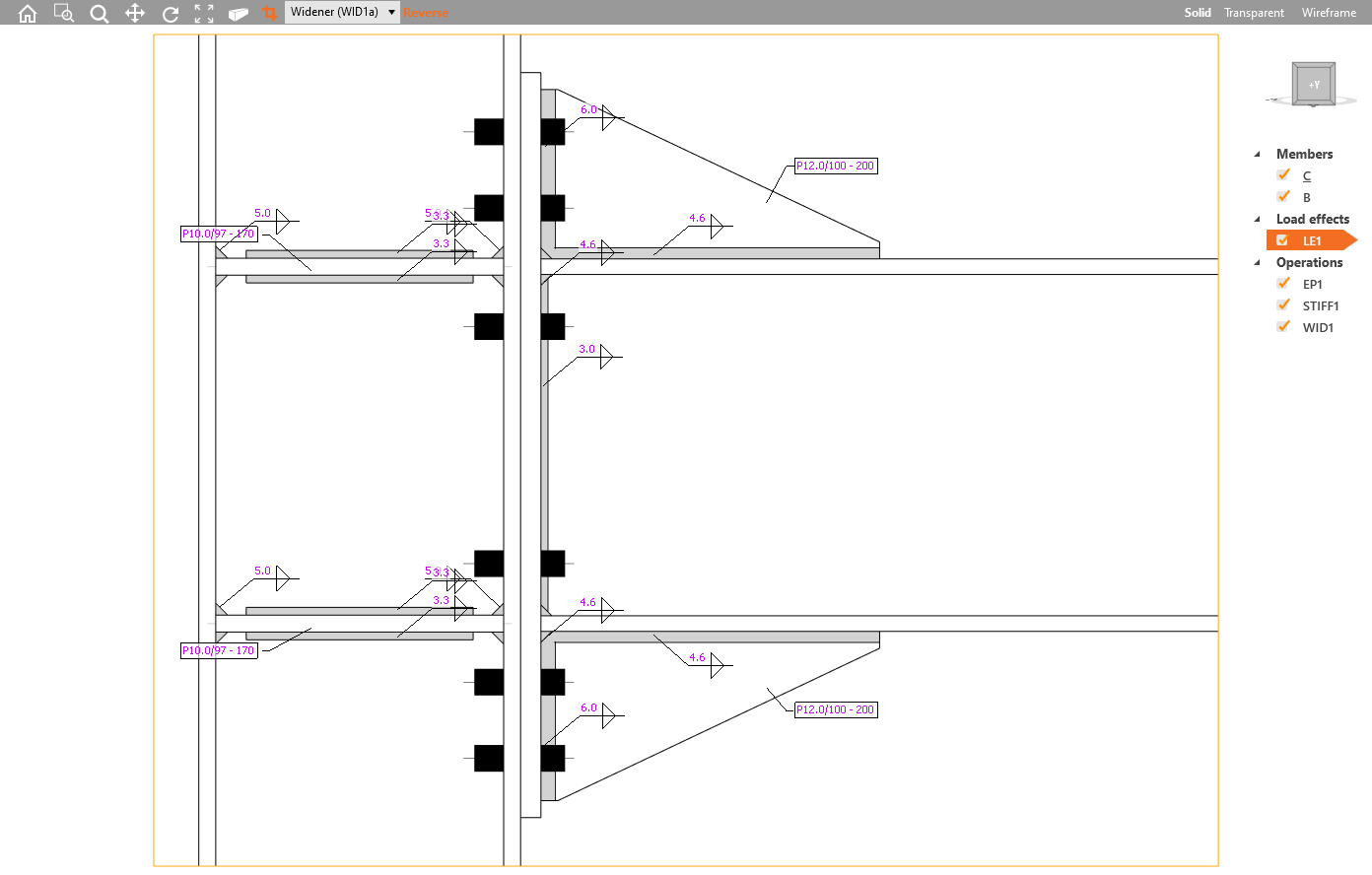

Pot fi definite mai multe vederi de secțiune, fiecare dintre ele trebuie atașată plăcii, iar limitele secțiunii sau orientarea secțiunii pot fi modificate.

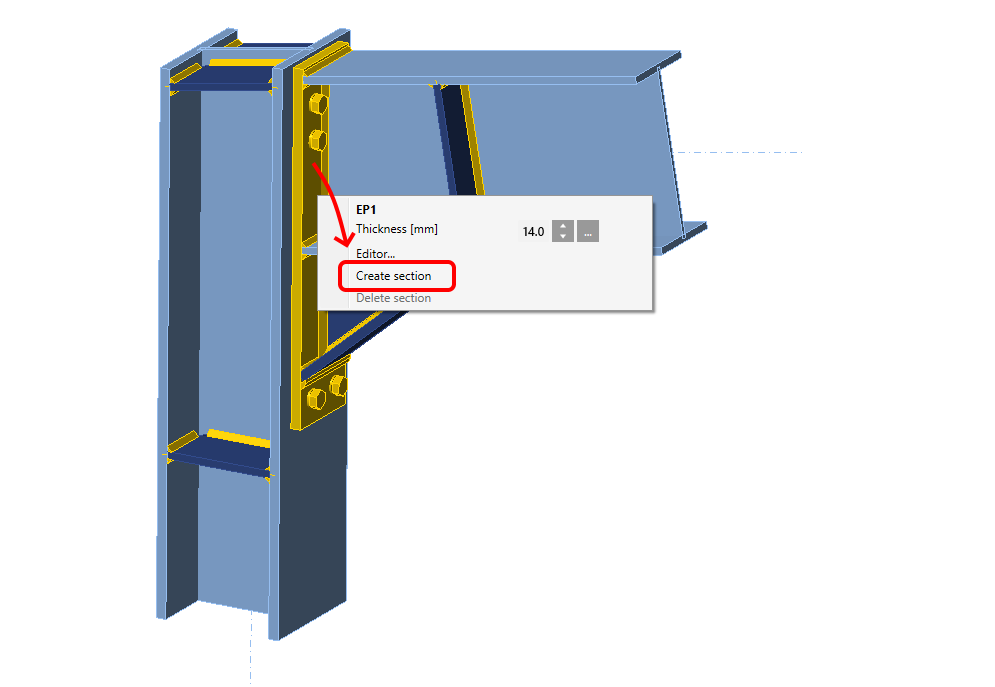

Pentru a adăuga o nouă secțiune în vederea generării unui desen sau a unei schițe, selectați o placă în modelul de îmbinare și, din meniul contextual (clic dreapta), selectați Creare secțiune. Pentru a o șterge, selectați placa și alegeți Ștergere secțiune.
Pentru a ieși din vederea de secțiune, faceți clic pe pictograma Secțiune denumită. Ulterior, puteți accesa din nou vederile de secțiune folosind această pictogramă și puteți naviga și modifica toate secțiunile adăugate din meniu.
Vederea modelului de secțiune poate fi tipărită în raport sau salvată într-o galerie pentru utilizare ulterioară.

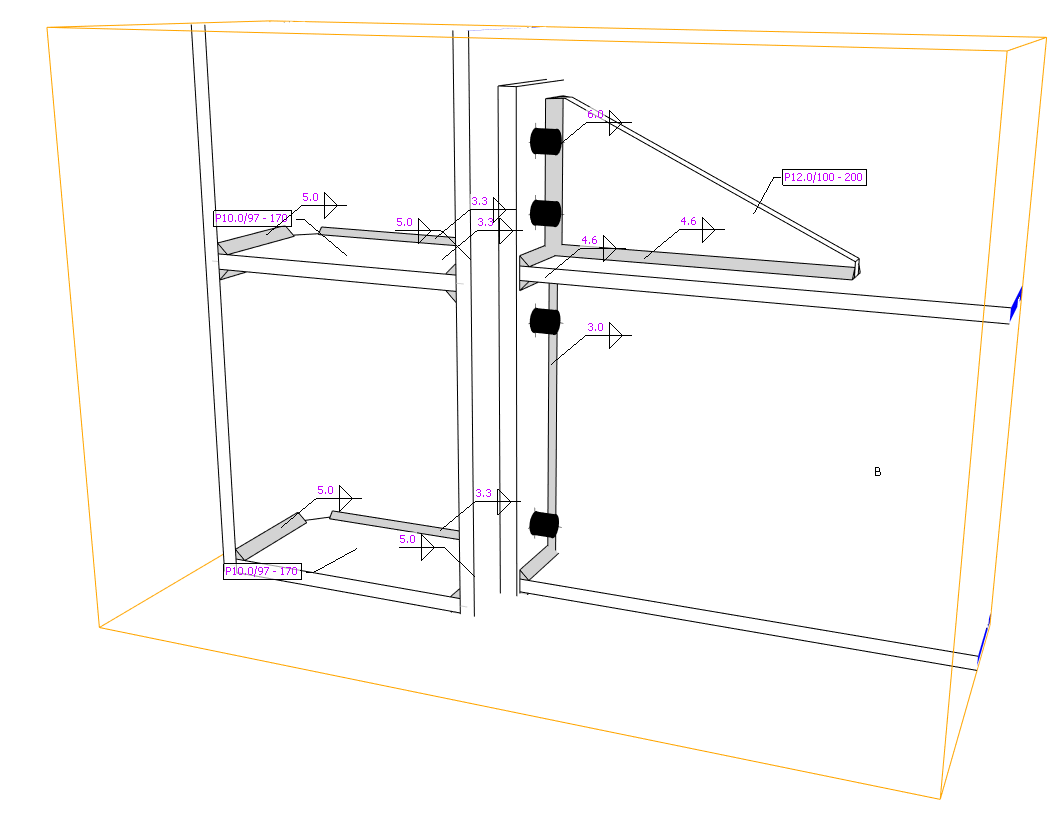

Este configurată o generare automată a etichetelor pentru suduri și plăci, care descriu tipul și grosimea sudurii, respectiv grosimea/dimensiunile plăcii.
Etichete suduri și etichetă proprietăți placă
Această funcționalitate este disponibilă numai în versiunea Enhanced a IDEA StatiCa Steel
