Todos os engenheiros estruturais, projetistas e desenhadores necessitam de resultados visuais claros dos seus projetos. É por isso que a possibilidade de ajuste de desenhos era uma funcionalidade muito desejada. Os engenheiros querem gerar "esboços", os desenhadores gostam de os receber para não começarem o desenho de pormenor do zero. A partir de agora, pode definir e modificar modelos de secção na janela principal da cena 3D.
Podem ser definidas várias vistas de secção, cada uma delas deve estar associada à chapa, sendo possível modificar os limites da secção ou a sua orientação.
Para adicionar uma nova secção e produzir um desenho ou esboço, selecione uma chapa no modelo de ligação e, no menu de contexto (botão direito), selecione Criar secção. Para a eliminar, selecione a chapa e escolha Eliminar secção.
Para sair da vista de secção, clique no ícone Secção nomeada. Pode aceder novamente às vistas de secção utilizando este ícone e navegar e modificar todas as secções adicionadas no menu.
A vista do modelo de secção pode ser impressa no relatório ou guardada numa galeria para utilização posterior.

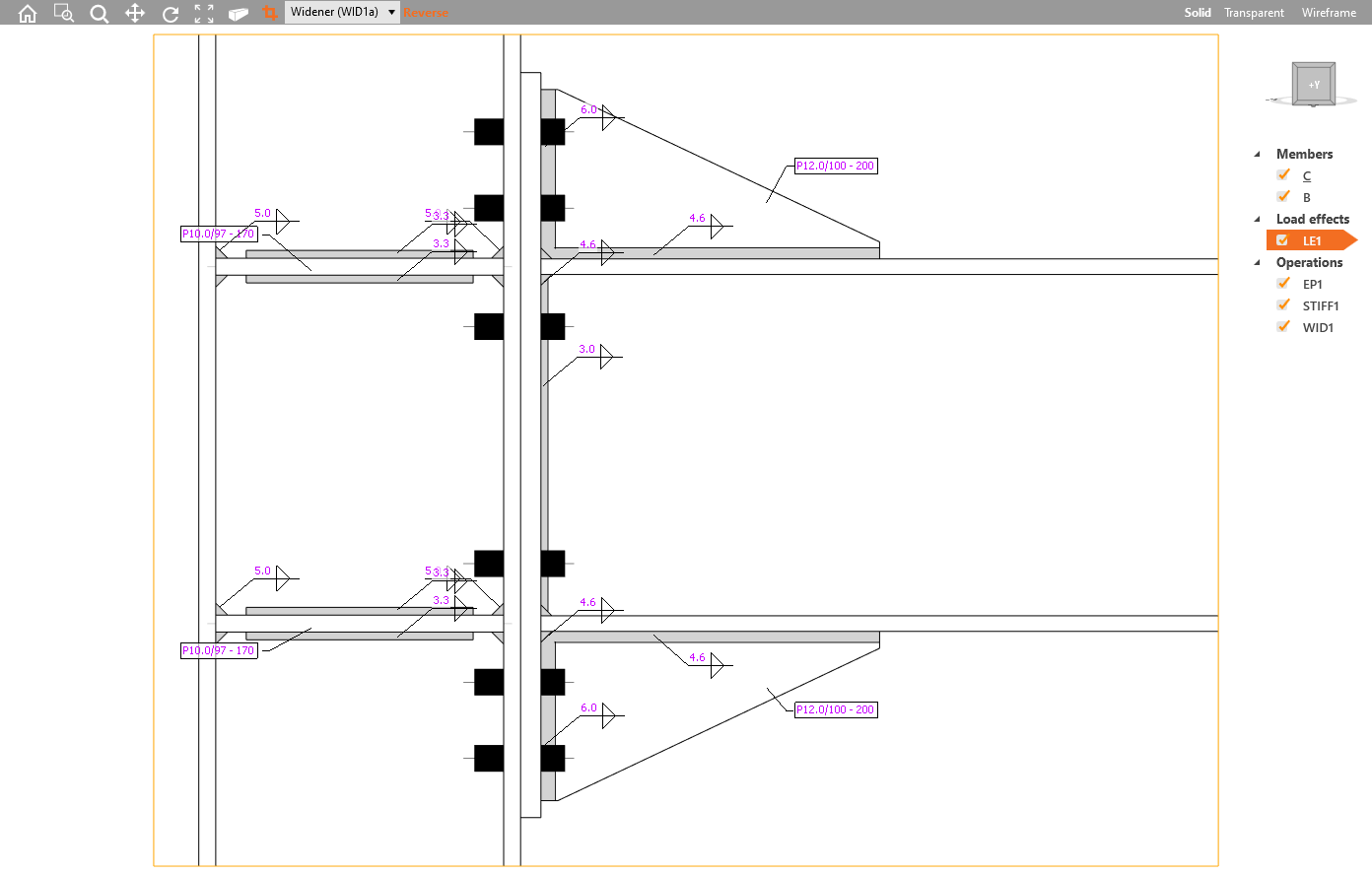

Está definida uma geração automática de etiquetas para soldaduras e chapas, que descrevem o tipo e a espessura da soldadura e a espessura/dimensões da chapa, respetivamente.
Etiquetas de soldadura e etiqueta de propriedade da chapa
Esta funcionalidade está disponível apenas na versão Enhanced do IDEA StatiCa Steel
