Tutti gli ingegneri strutturali, i progettisti e i disegnatori richiedono output visivi chiari dei loro progetti. Ecco perché la possibilità di modificare i disegni era una funzionalità molto richiesta. Gli ingegneri vogliono generare "schizzi", i disegnatori li apprezzano per non dover iniziare la progettazione di dettaglio da zero. D'ora in poi, è possibile definire e modificare i modelli di sezione nella finestra principale della scena 3D.
È possibile definire più viste di sezione, ciascuna delle quali deve essere associata alla piastra; i limiti della sezione o l'orientamento della sezione possono essere modificati.

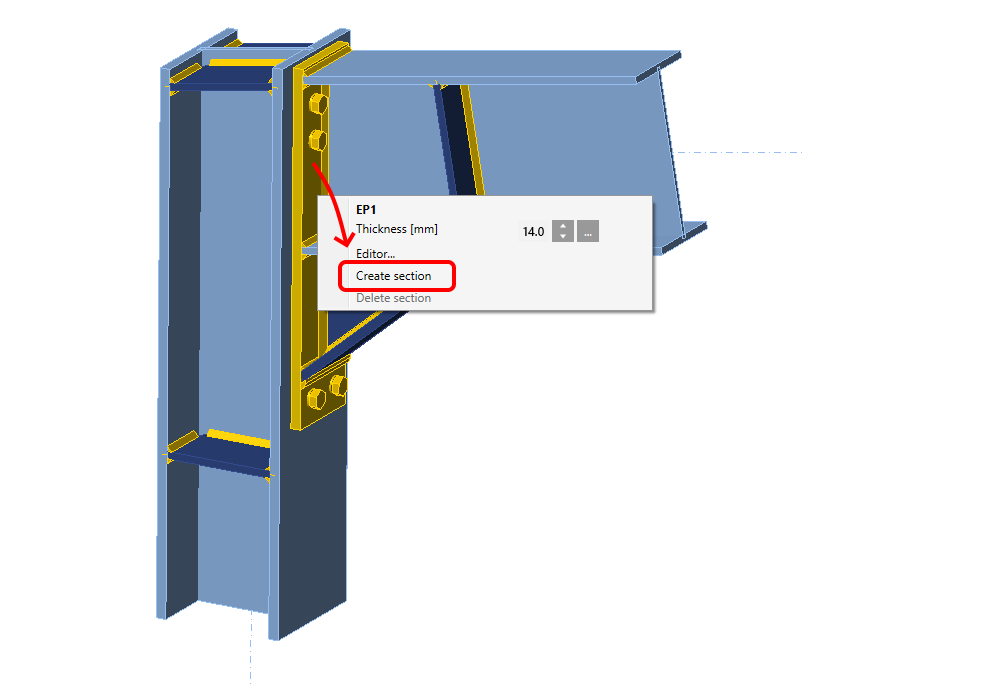

Per aggiungere una nuova sezione e produrre un disegno o uno schizzo, selezionare una piastra nel modello di collegamento e nel menu contestuale scegliere Crea sezione. Per eliminarla, selezionare la piastra e scegliere Elimina sezione.
Per uscire dalla vista di sezione, fare clic sull'icona Sezione denominata. È possibile accedere nuovamente alle viste di sezione utilizzando questa icona e sfogliare e modificare tutte le sezioni aggiunte nel menu.
La vista del modello di sezione può essere stampata nel report o salvata in una galleria per un utilizzo successivo.

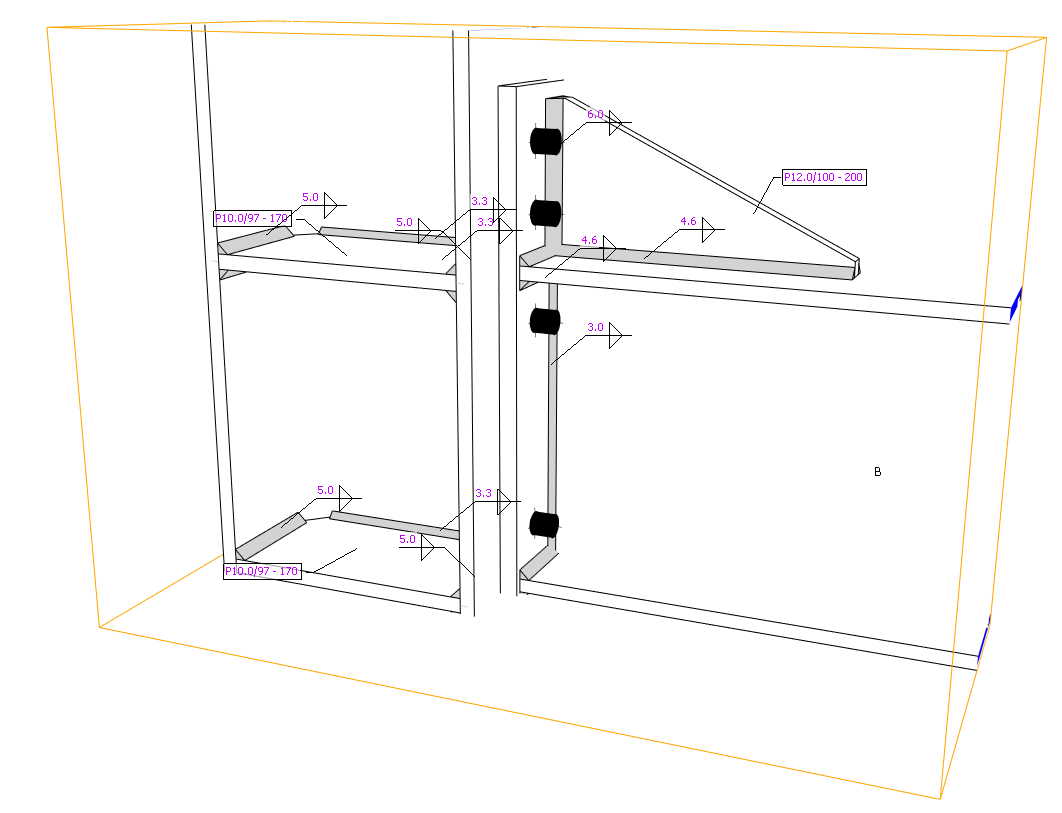

È impostata una generazione automatica di etichette per saldature e piastre, che descrivono rispettivamente il tipo e lo spessore della saldatura e lo spessore/le dimensioni della piastra.

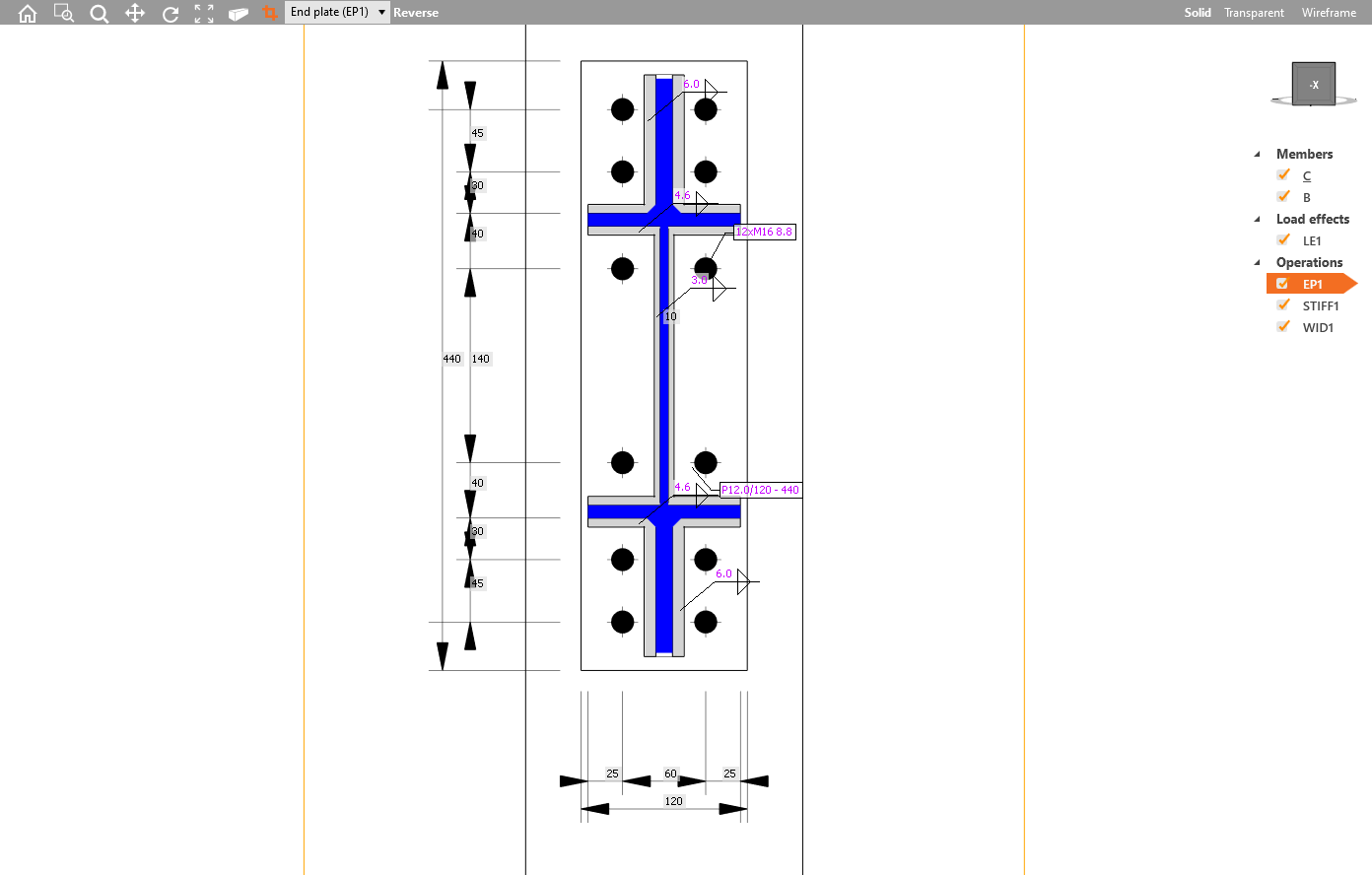

Etichette delle saldature ed etichetta delle proprietà della piastra
Questa funzionalità è disponibile solo nella versione Enhanced di IDEA StatiCa Steel
