O projekcie regałów magazynowych Nestle
16-kondygnacyjny obiekt regałów magazynowych Nestlé o powierzchni 220 000 stóp kwadratowych w Tejon Ranch Commercial Center w Wheeler Ridge w Kalifornii stanowił wyjątkowe wyzwania konstrukcyjne. Zlokalizowany w Kategorii Projektowania Sejsmicznego D, projekt wymagał wysokiego poziomu projektowania sejsmicznego i szczegółowania zgodnie z ASCE 7-16, AISC 341-16 oraz standardami RMI z 2021 roku dotyczącymi specjalistycznego szczegółowania budynków regałowych.

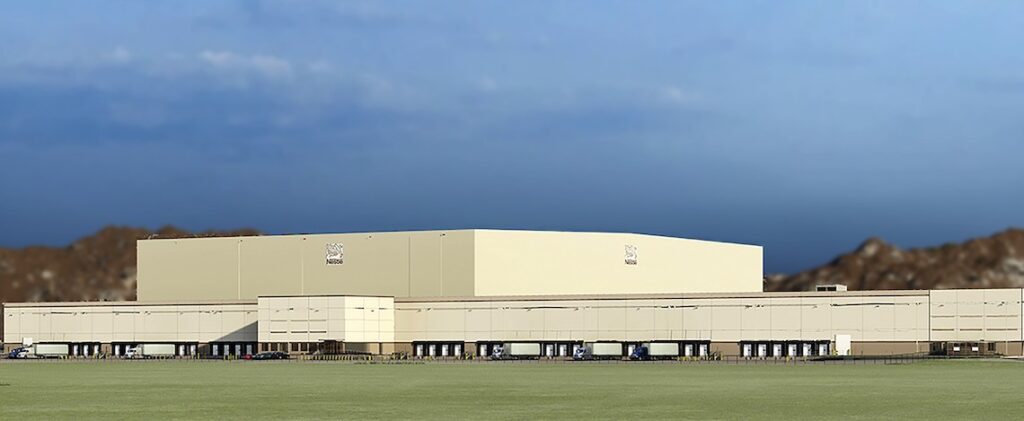

Zdjęcie: Dzięki uprzejmości TRCC
Sejsmiczny projekt płyty podstawy
Kluczowym celem było zapewnienie, że połączenia płyt podstawy z fundamentami będą w stanie wytrzymać siły sejsmiczne przy zachowaniu integralności konstrukcji i bezpieczeństwa. Wyzwanie polegało na zaprojektowaniu systemów kotew montowanych po betonowaniu, które mogłyby spełniać wysokie wymagania sejsmiczne przy jednoczesnej optymalizacji zużycia materiałów i wykonalności.
Tradycyjne obliczenia ręczne i uproszczone modele programowe nie były w stanie w pełni odwzorować zachowania tych połączeń pod obciążeniem sejsmicznym, szczególnie przy uwzględnieniu mechanizmów ciągliwego zniszczenia wymaganych do zgodności z normami.
Aby to osiągnąć, zespół inżynierów IMEG wykorzystał IDEA StatiCa do przeprowadzenia szczegółowej analizy projektowania na podstawie nośności. Dzięki dokładnemu modelowaniu płyty podstawy, kotew i betonu możliwe było ocenienie rozkładów naprężeń, mechanizmów plastycznych i trybów zniszczenia pod obciążeniami sejsmicznymi. Umożliwiło to optymalizację projektu i przyjęcie Opcji B „Mechanizm ciągliwy" z sekcji 17.10.5.3 ACI 318-19.
Zgodnie z Opcją B, system kotew jest zaprojektowany tak, aby uplastycznienie następowało w ciągliwym elemencie stalowym, takim jak płyta podstawy, zanim dojdzie do zniszczenia kotew betonowych. Takie podejście zapewnia rozpraszanie energii i zapobiega kruchym trybom zniszczenia, takim jak wyrwanie betonu lub wyciągnięcie kotwy.

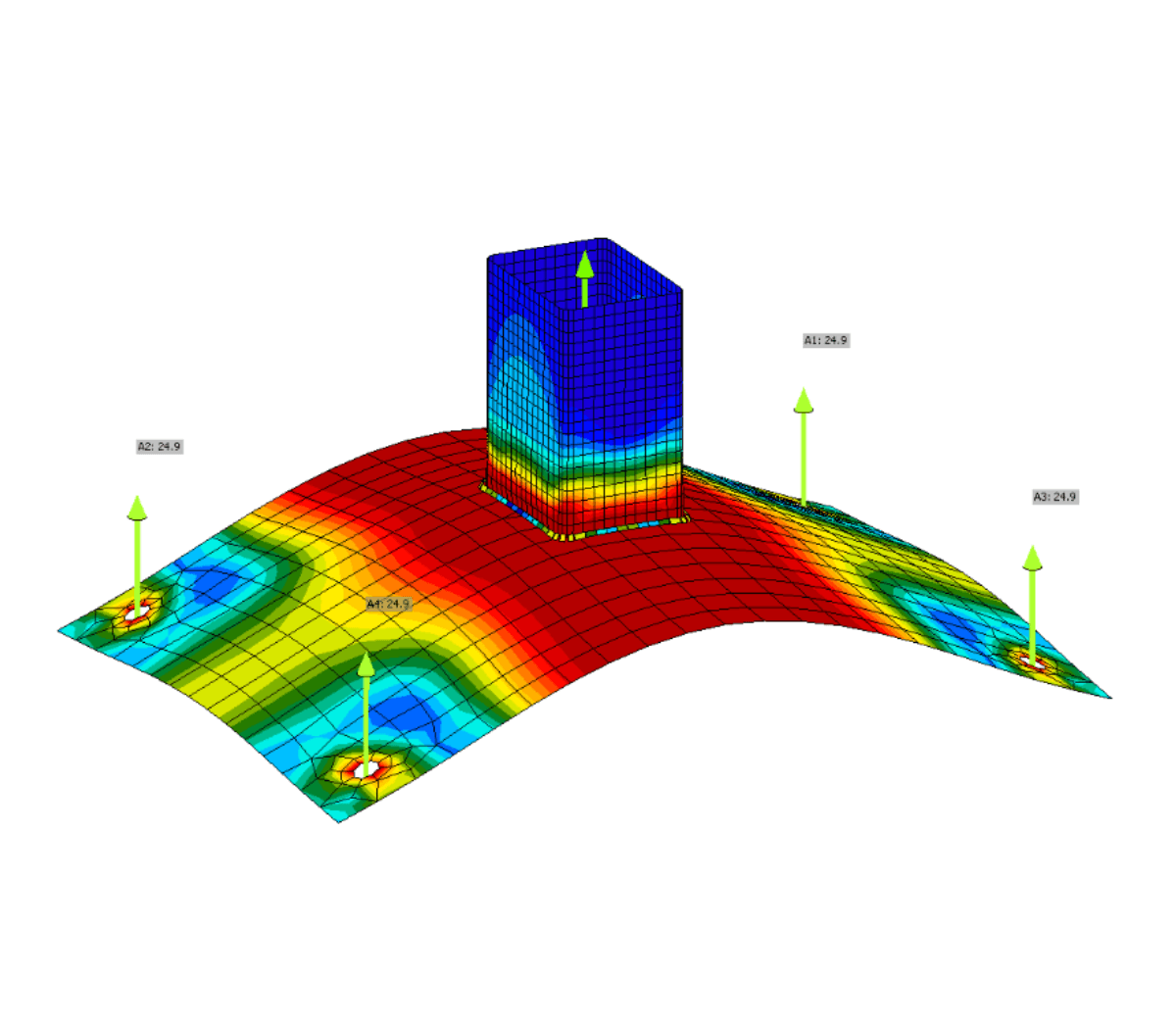

Zaawansowana analiza nieliniowa oprogramowania potwierdziła, że uplastycznienie nastąpi w płycie stalowej przed zniszczeniem betonu, zapewniając pożądane ciągliwe zachowanie. Ta weryfikacja pozwoliła firmie IMEG uzasadnić zredukowane obliczenia sił sejsmicznych bez stosowania współczynnika nadwytrzymałości Ω0, co doprowadziło do oszczędności materiałowych i kosztowych przy zachowaniu pełnej zgodności z ACI 318-19.
Dlaczego IDEA StatiCa?
Od czasu integracji IDEA StatiCa z ich procesem pracy, zespół inżynierów IMEG zmierzył się z:
- Niestandardowymi połączeniami wymagającymi indywidualnego szczegółowania.
- Wymaganiami obciążeń sejsmicznych przy użyciu zaawansowanych narzędzi analitycznych.
- Projektowaniem kotew montowanych po betonowaniu zgodnie z wytycznymi ACI 318-19.
W przypadku budynku regałów magazynowych Nestlé, IDEA StatiCa zapewniła, że połączenia płyt podstawy były nie tylko zgodne z normami, ale również zoptymalizowane pod kątem wydajności sejsmicznej, demonstrując, jak zaawansowane narzędzia inżynierskie mogą wspierać projekty o wysokiej sejsmiczności i dużej złożoności.
IDEA StatiCa zrewolucjonizowała nasz proces projektowania połączeń. Możemy teraz pewnie analizować złożone ścieżki sił lub połączenia elementów złożonych. Radzi sobie również z łatwością z niestandardowymi rozstawami śrub, eliminując żmudne obliczenia i zwiększając naszą efektywność bez utraty precyzji inżynierskiej.
Todd R. Campbell, P.E.
Zastępca Dyrektora/Kierownik ds. Zapewnienia Jakości – IMEG
Stany Zjednoczone
