Wymiarowanie konstrukcyjne stopy fundamentowej z ukosem (AISC)
Wymiarowanie konstrukcyjne stopy fundamentowej z ukosem (AISC)
SteelConnection designTutorialsAISC (USA)Connection

Wymiarowanie konstrukcyjne stopy fundamentowej z ukosem (AISC)

This article is also available in
ENKRPLTHTR

Dowiedz się, jak używać IDEA StatiCa Connection do projektowania i sprawdzenia normowego stalowego połączenia konstrukcyjnego – przykładem jest stopa słupa z ukosem.

1 Nowy projekt

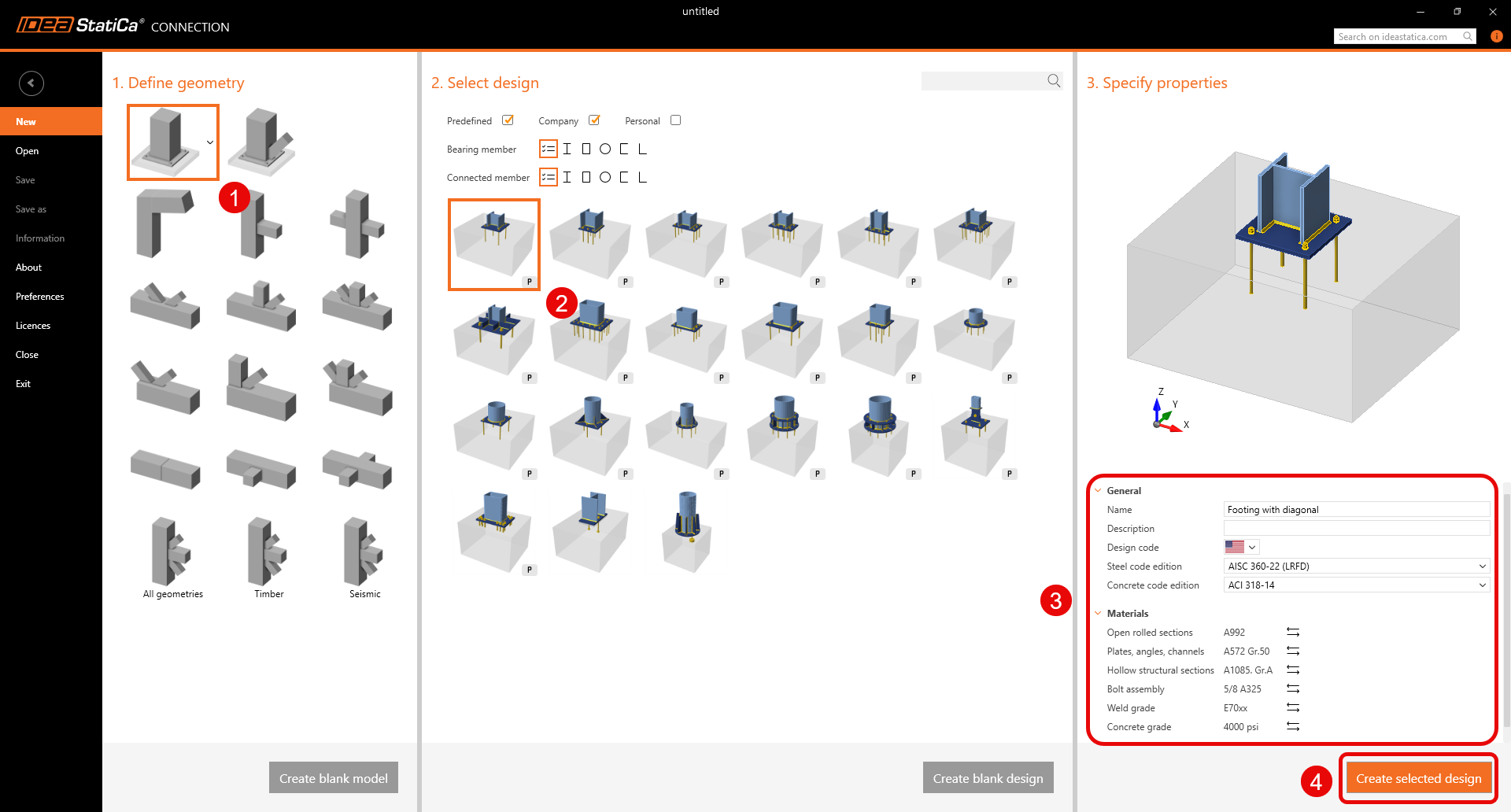

Uruchommy IDEA StatiCa i wybierzmy aplikację Connection. Utwórz nowy projekt, wybierając szablon startowy najbliższy zamierzonemu projektowi, wpisując nazwę oraz wybierając normę projektową i domyślne właściwości materiału – A992.

Ponieważ pracujesz zgodnie z normą AISC, ustaw jednostki imperialne (zob. Jak zmienić system jednostek).

2 Geometria

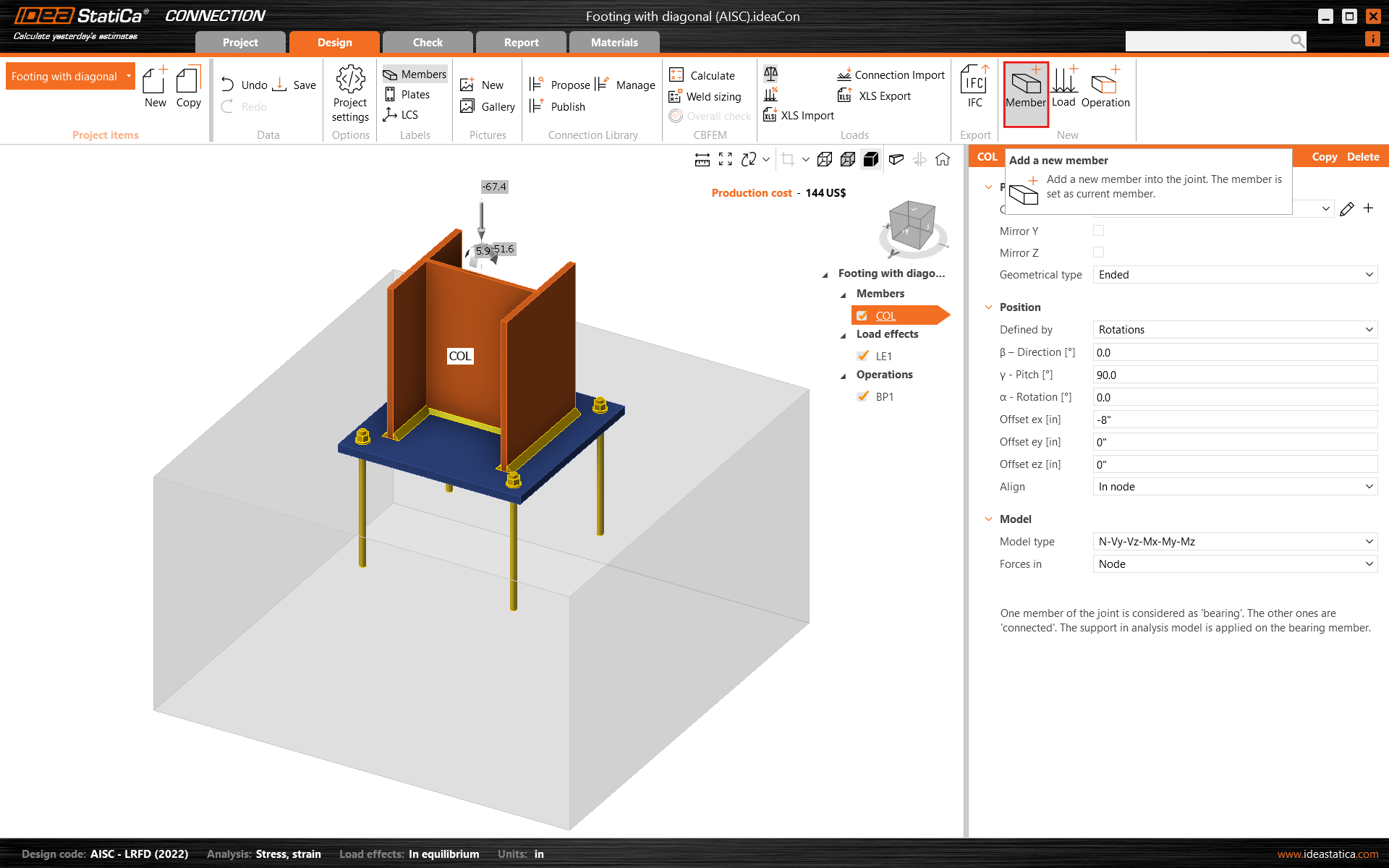

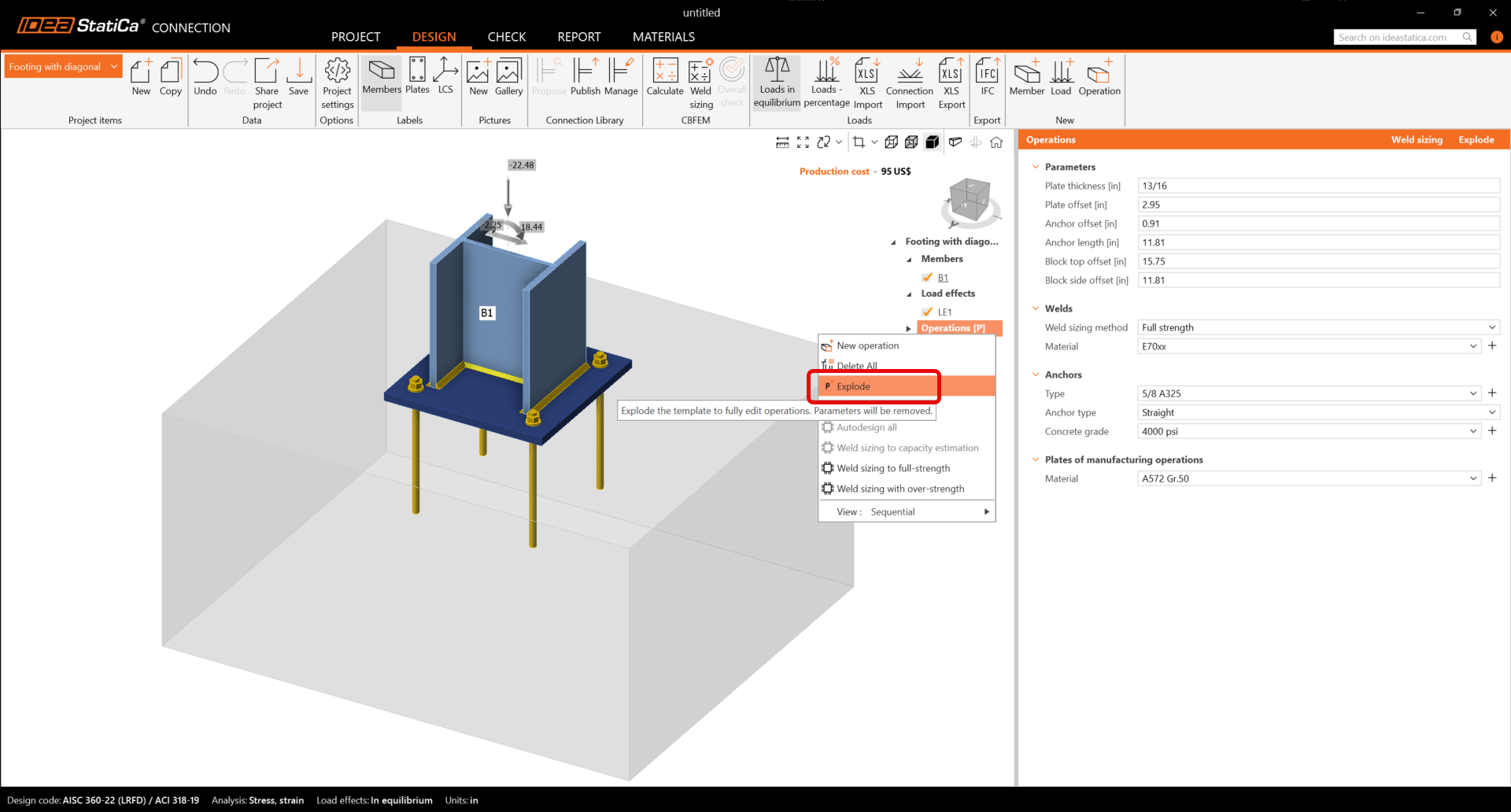

Słup oraz płyta podstawy z kotwami zostały dodane automatycznie. Przed kontynuowaniem upewnij się, że szablon parametryczny został rozłożony na elementy, jak pokazano poniżej.

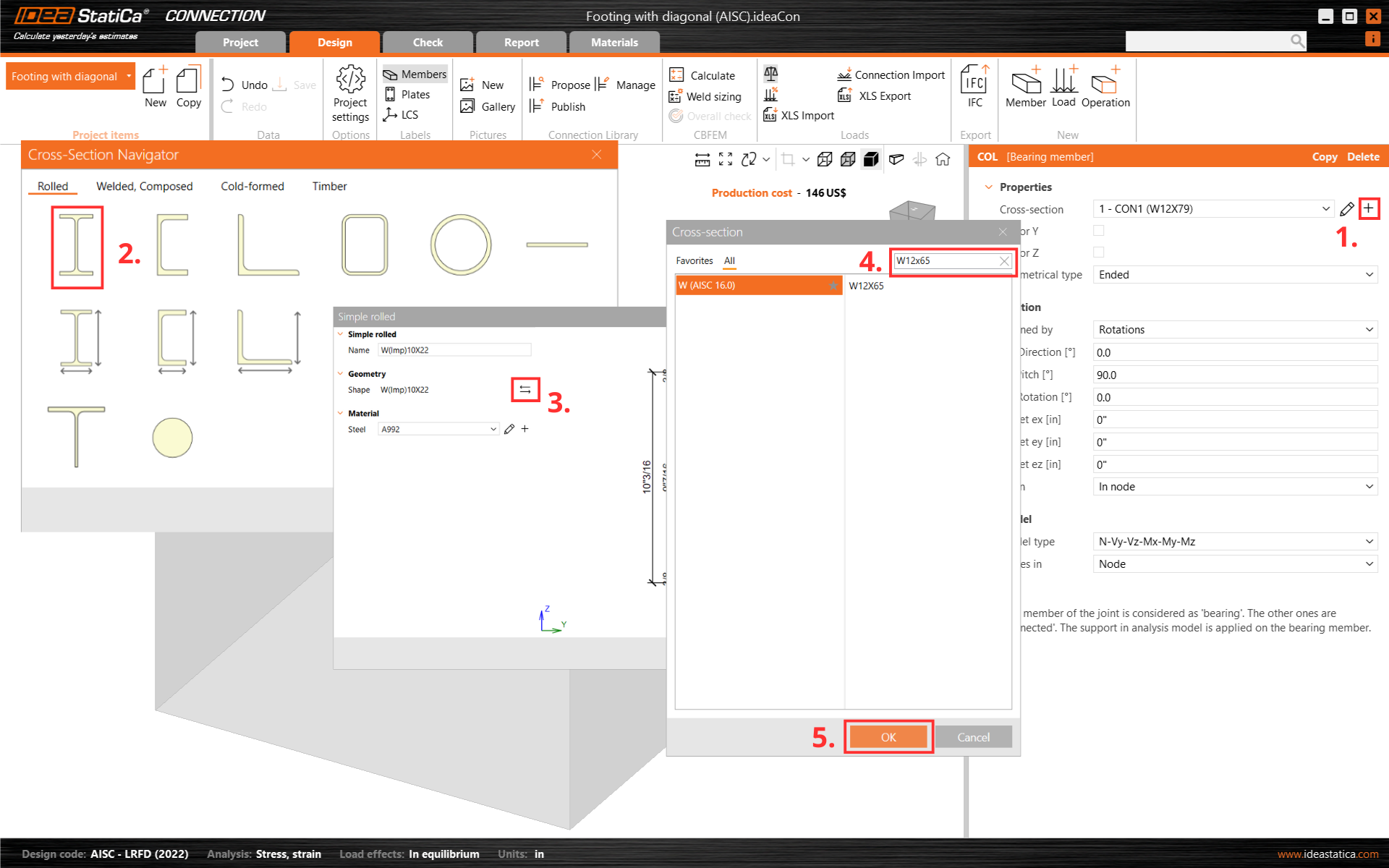

Najpierw zmień przekrój poprzeczny słupa.

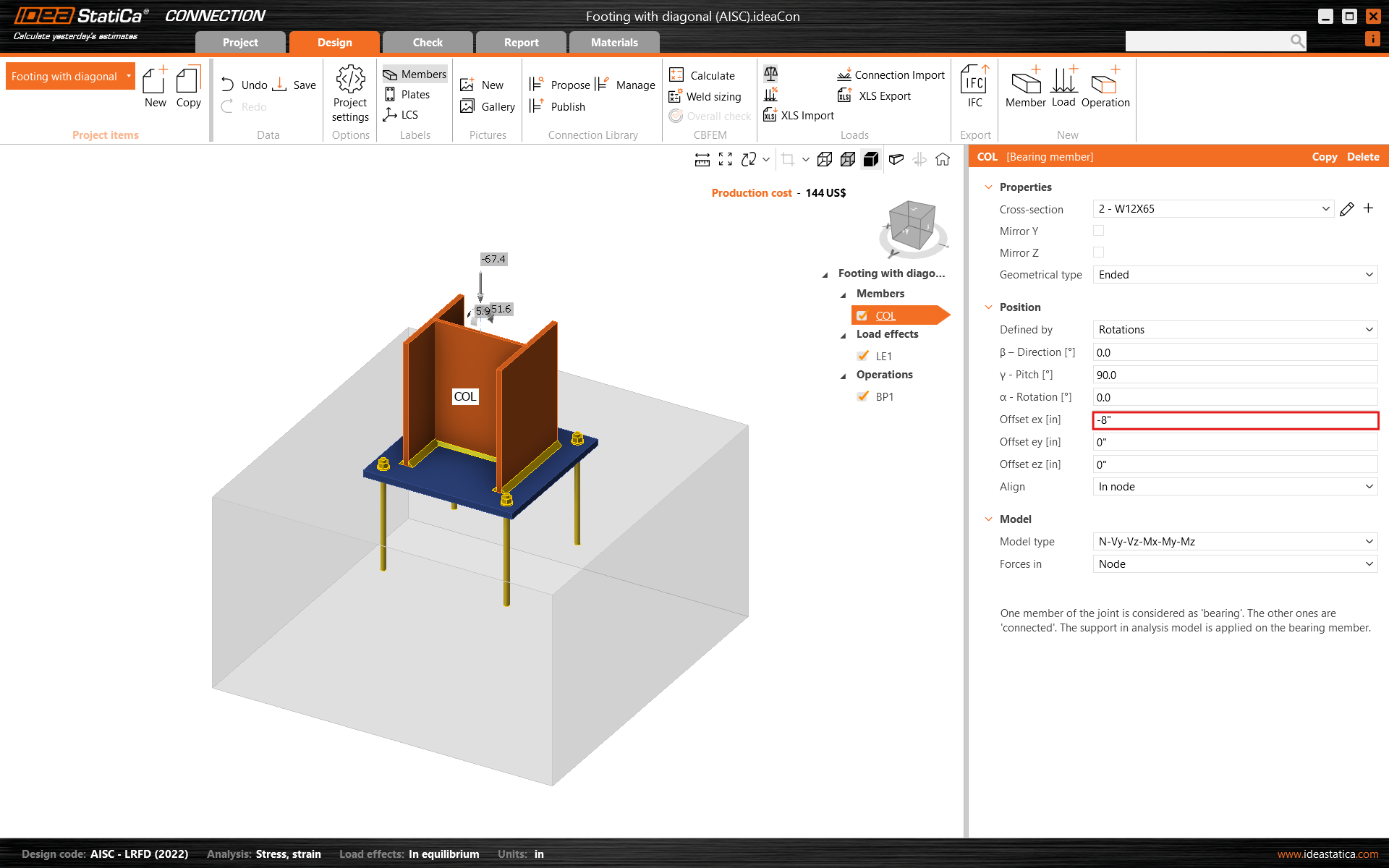

I zmodyfikuj jego mimośród w kierunku ex.

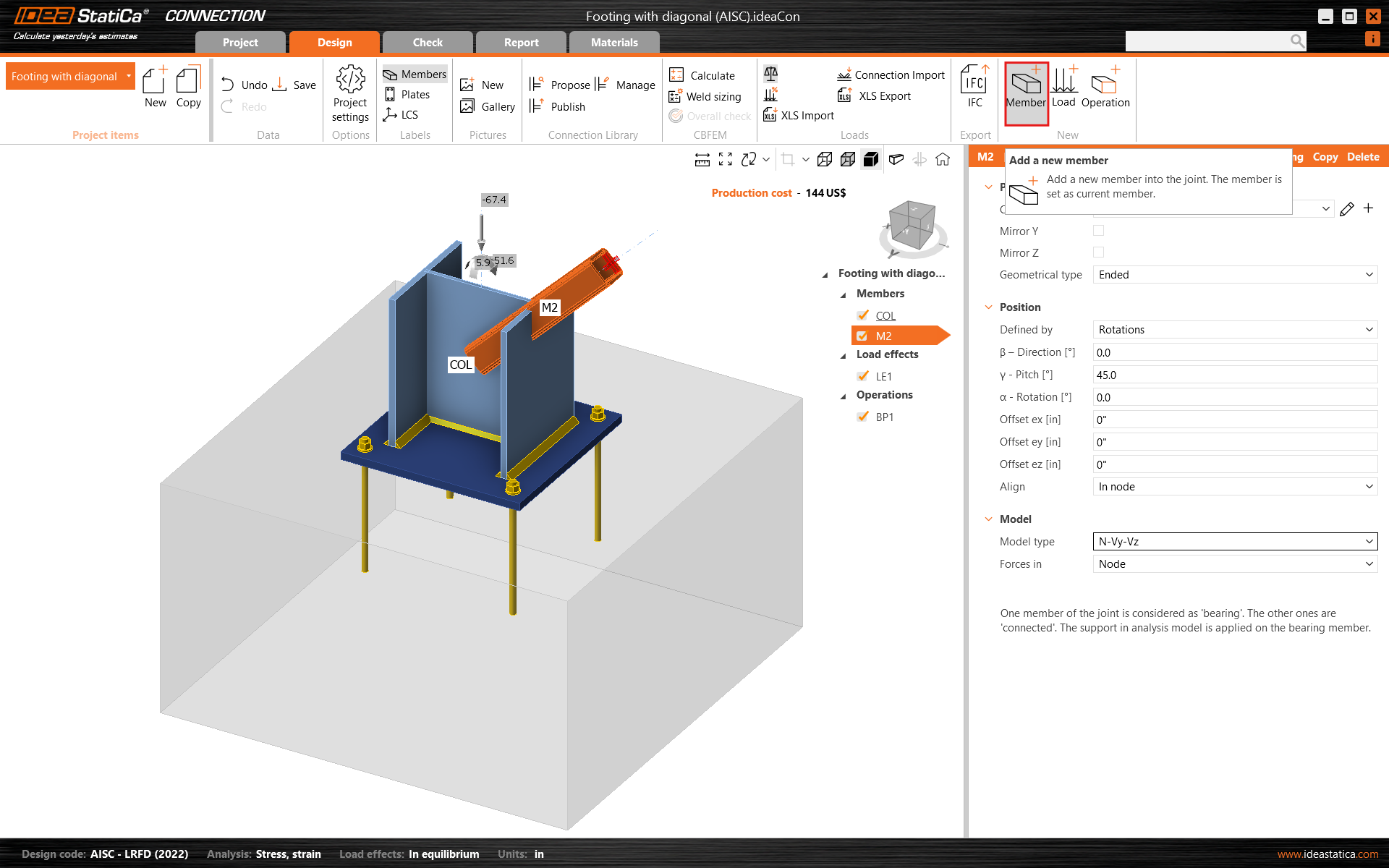

Następnie dodaj nowy element.

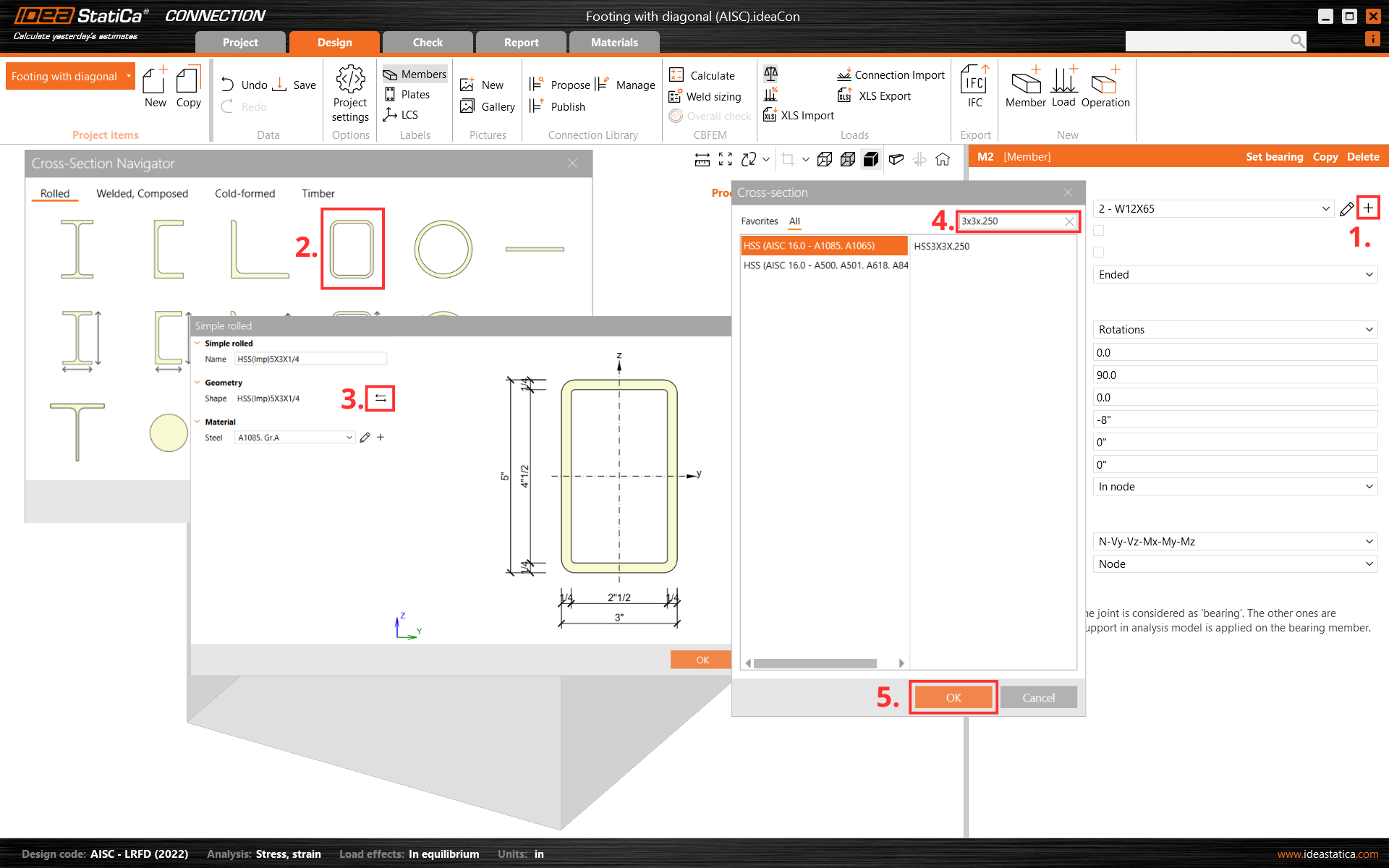

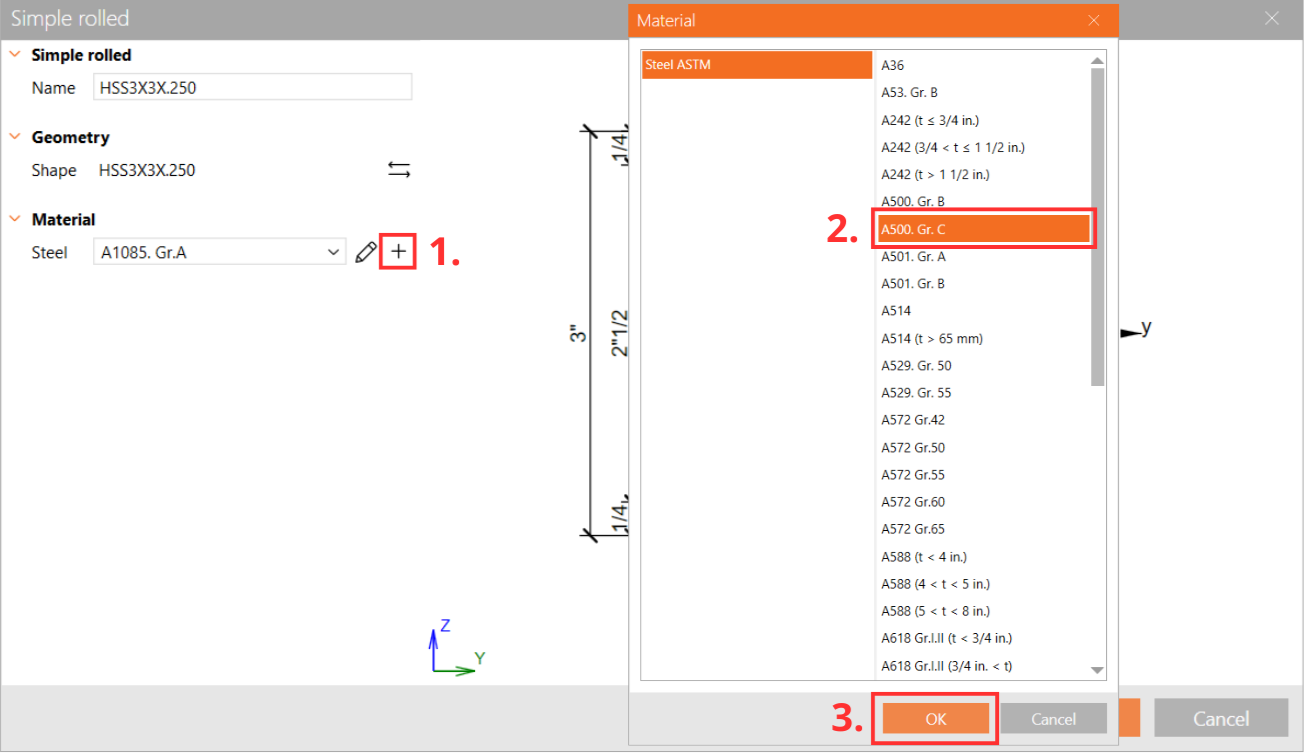

I zmień jego przekrój na HSS3X3X1/4 oraz materiał na A500 Grade C shaped

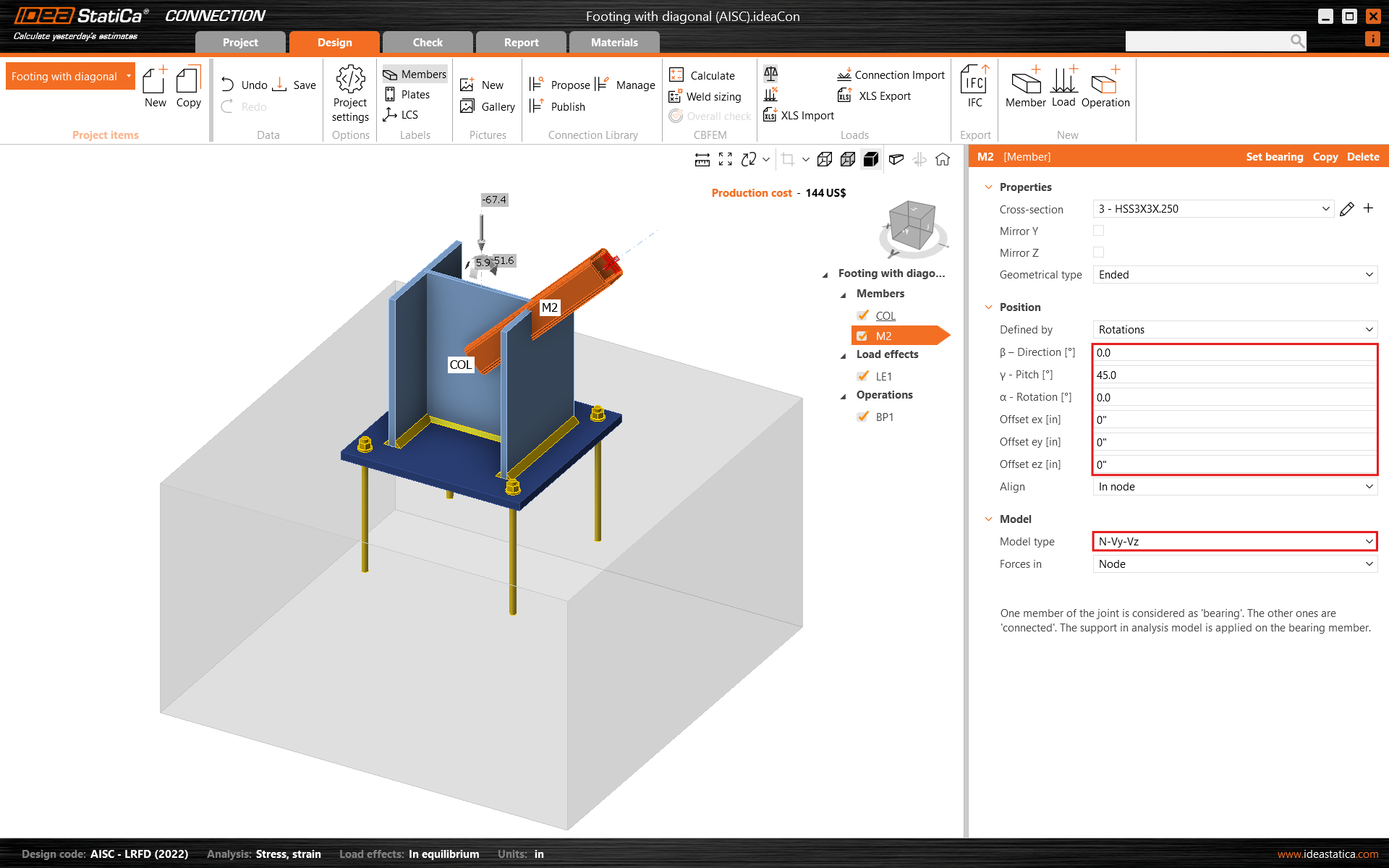

Zmień kąt pochylenia elementu i ustaw typ modelu na N-Vy-Vz, ponieważ ten element będzie pracował wyłącznie na rozciąganie/ściskanie jako przegubowy ukos stężający.

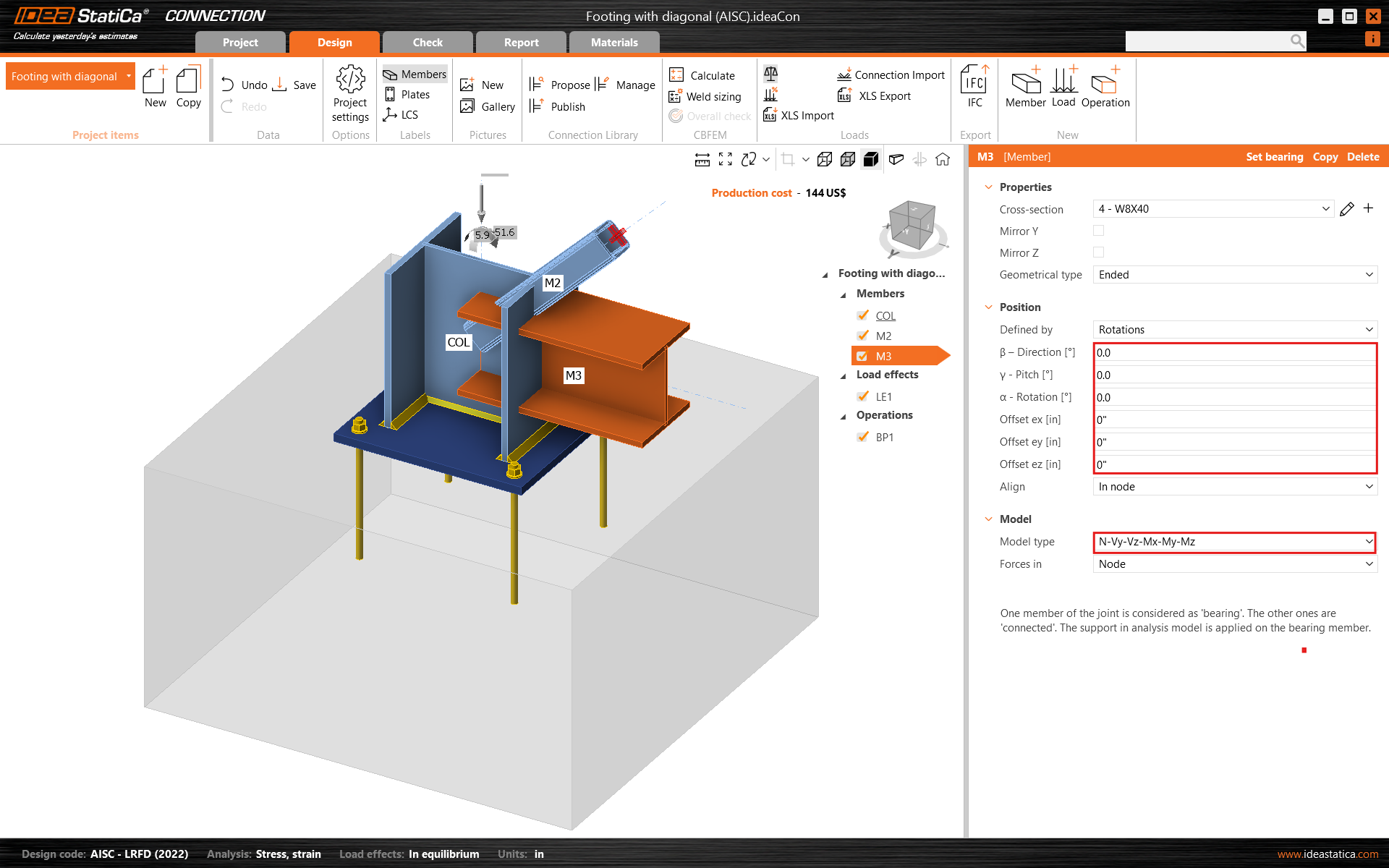

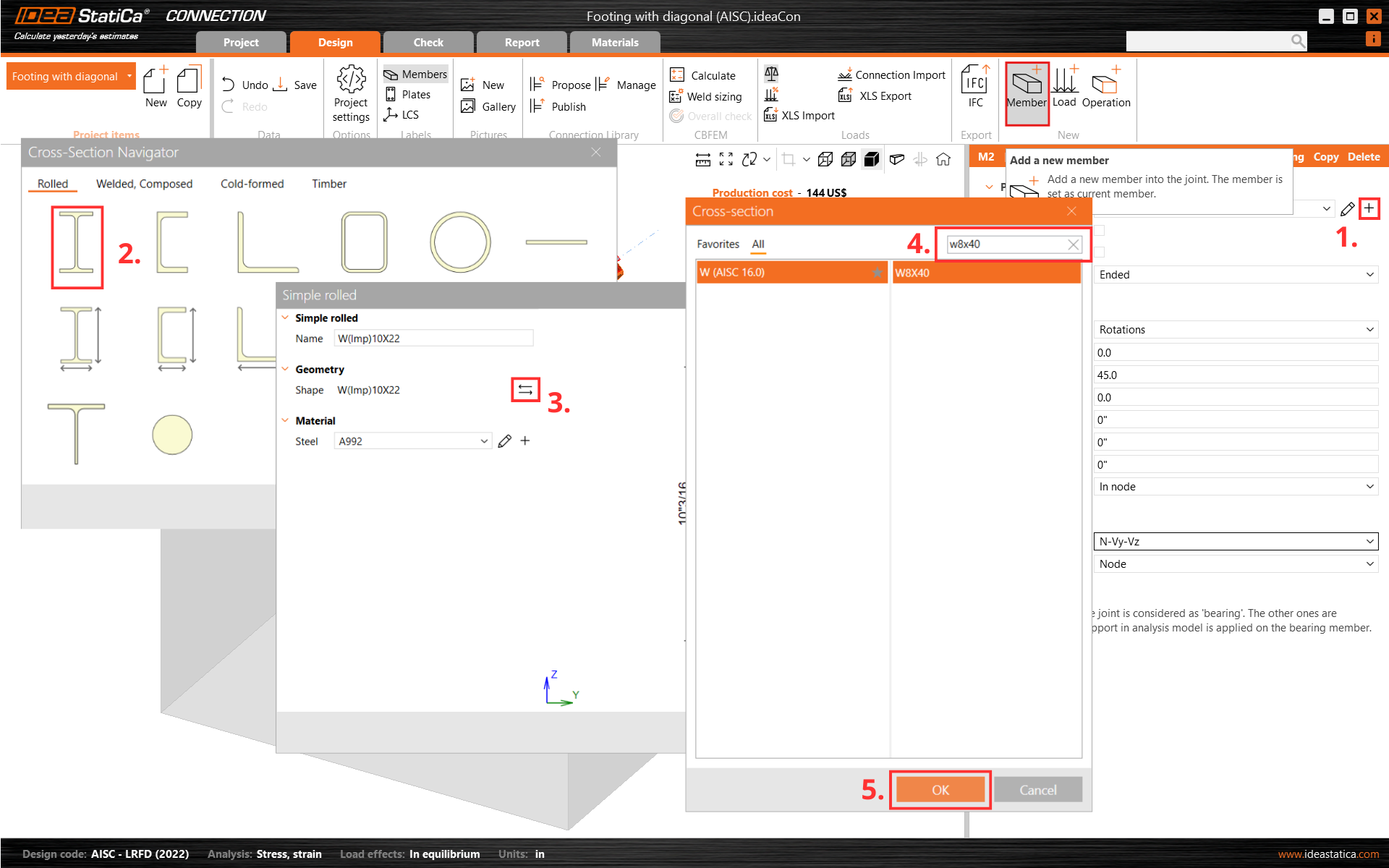

Dodaj kolejny element, zmień jego przekrój na W8X40 i zmodyfikuj jego właściwości.

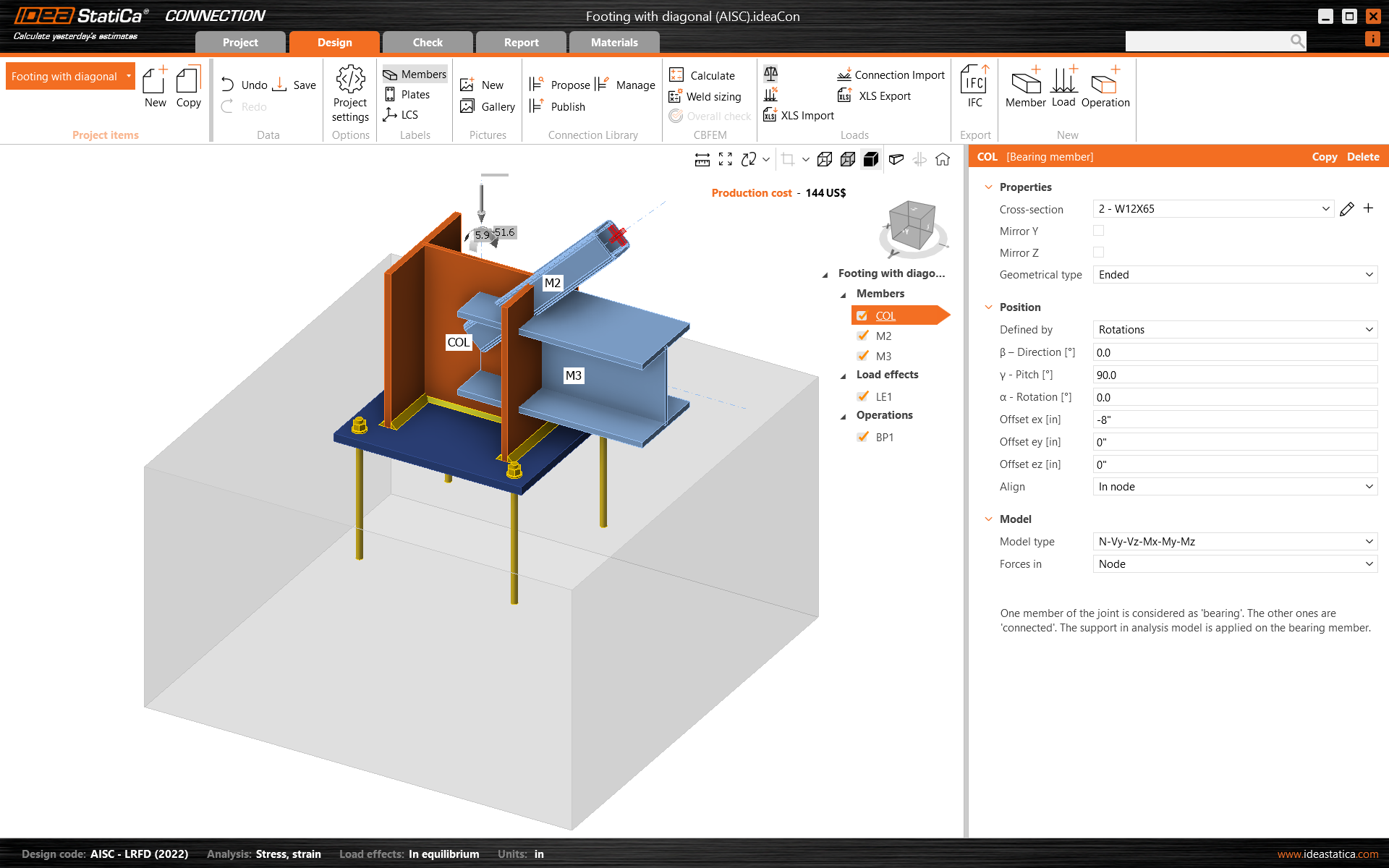

Sprawdź geometrię wszystkich dodanych elementów.

3 Efekty obciążeń

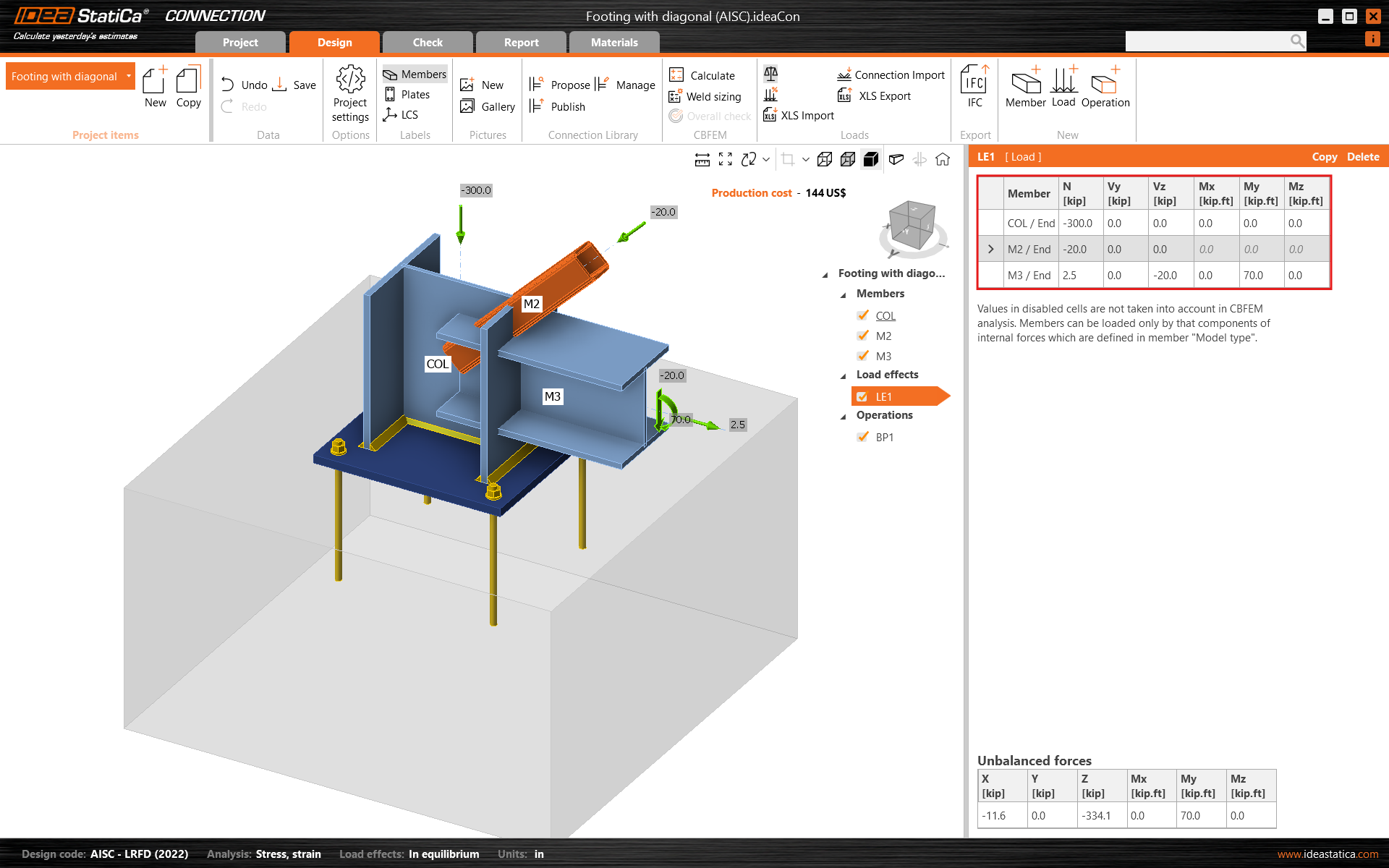

Jeden efekt obciążenia został dodany automatycznie. Wprowadź wartości sił wewnętrznych do tabeli. Można dodać więcej przypadków obciążeń.

4 Projekt

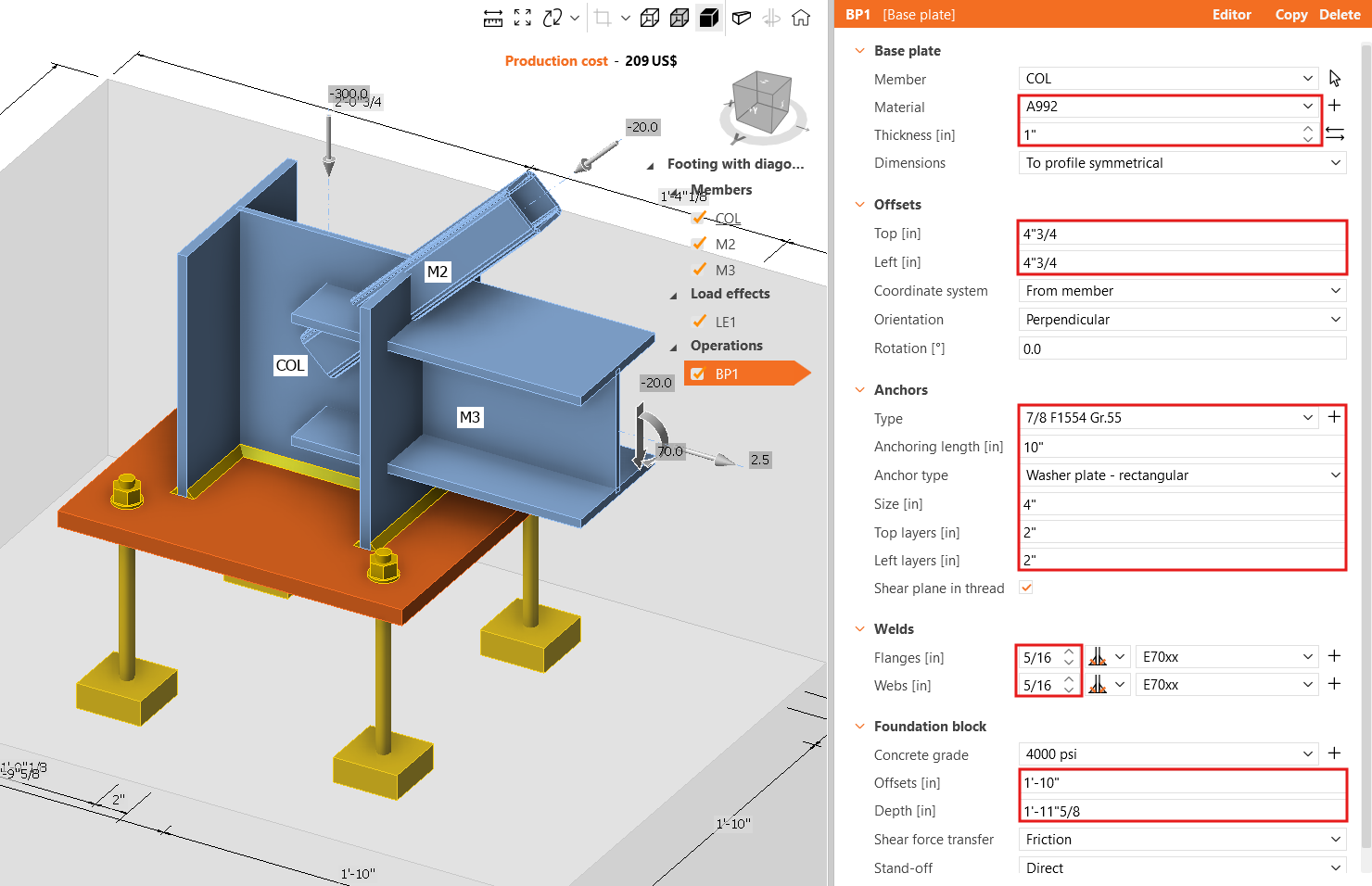

Operacja wytwórcza Base plate została już dodana. Wystarczy zaktualizować niektóre jej właściwości.

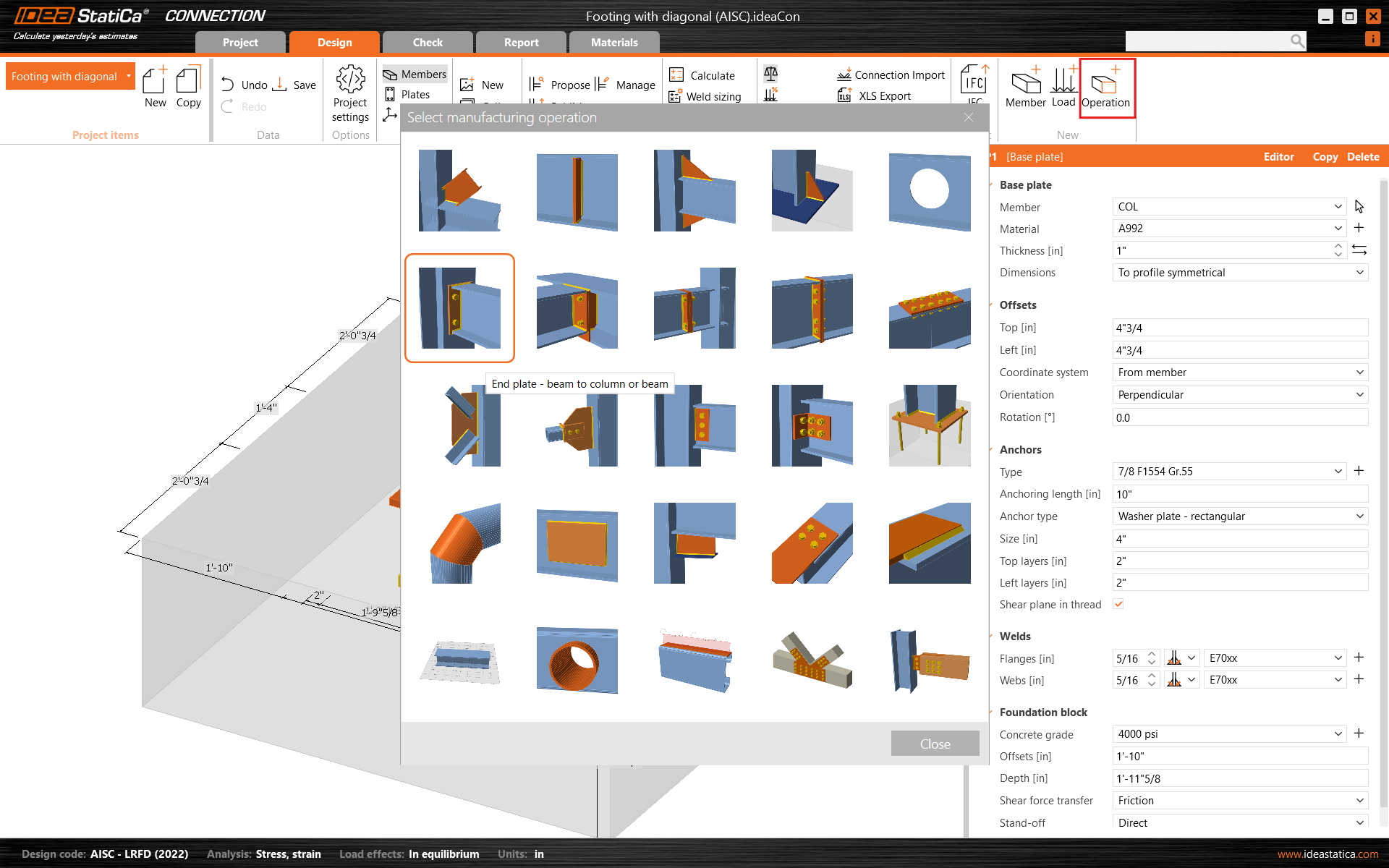

Przejdź dalej i dodaj kolejną operację wytwórczą, wybierając End Plate.

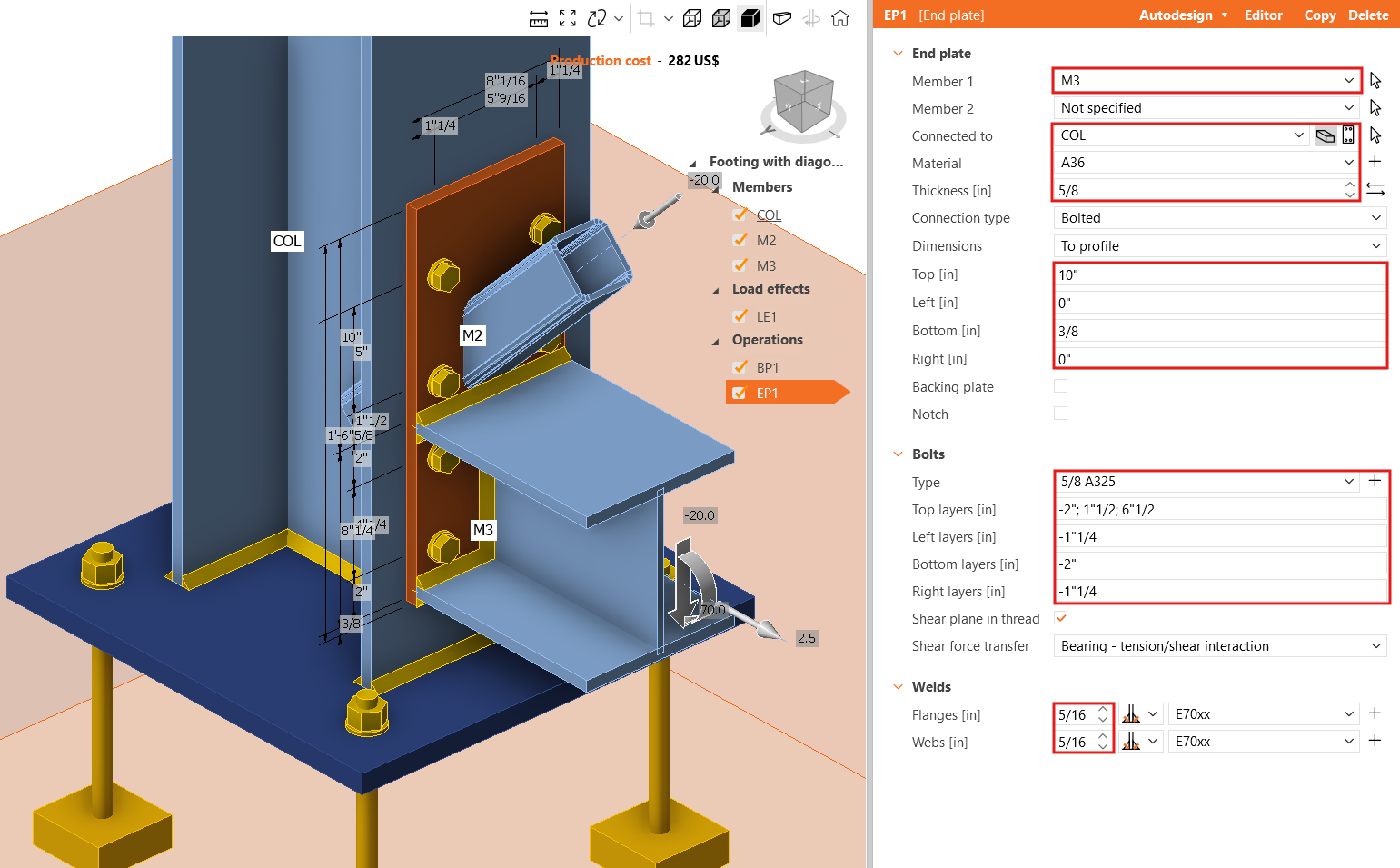

Zmodyfikuj właściwości operacji EP1.

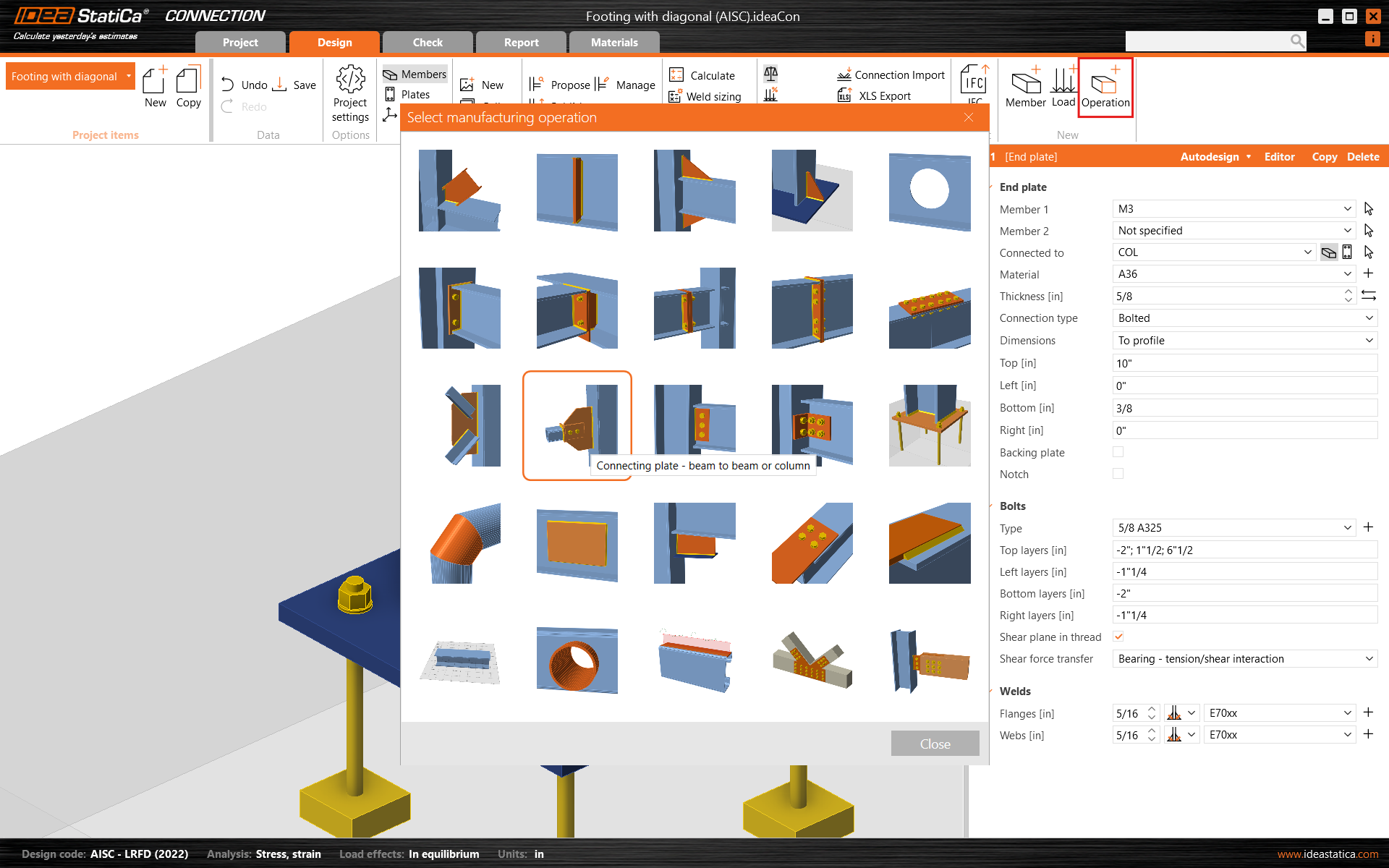

Teraz dodaj Connecting Plate.

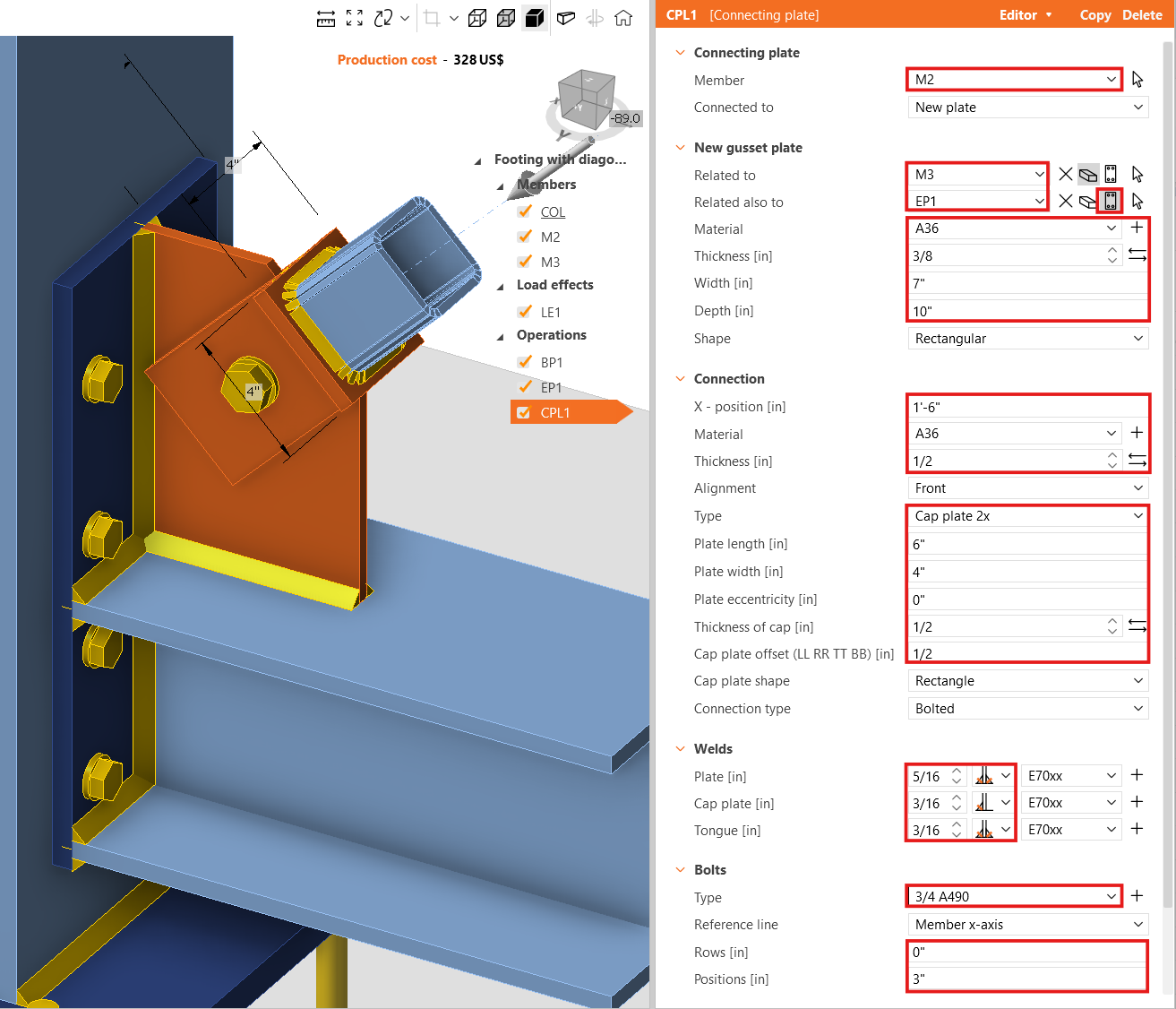

I przedefiniuj jej właściwości.

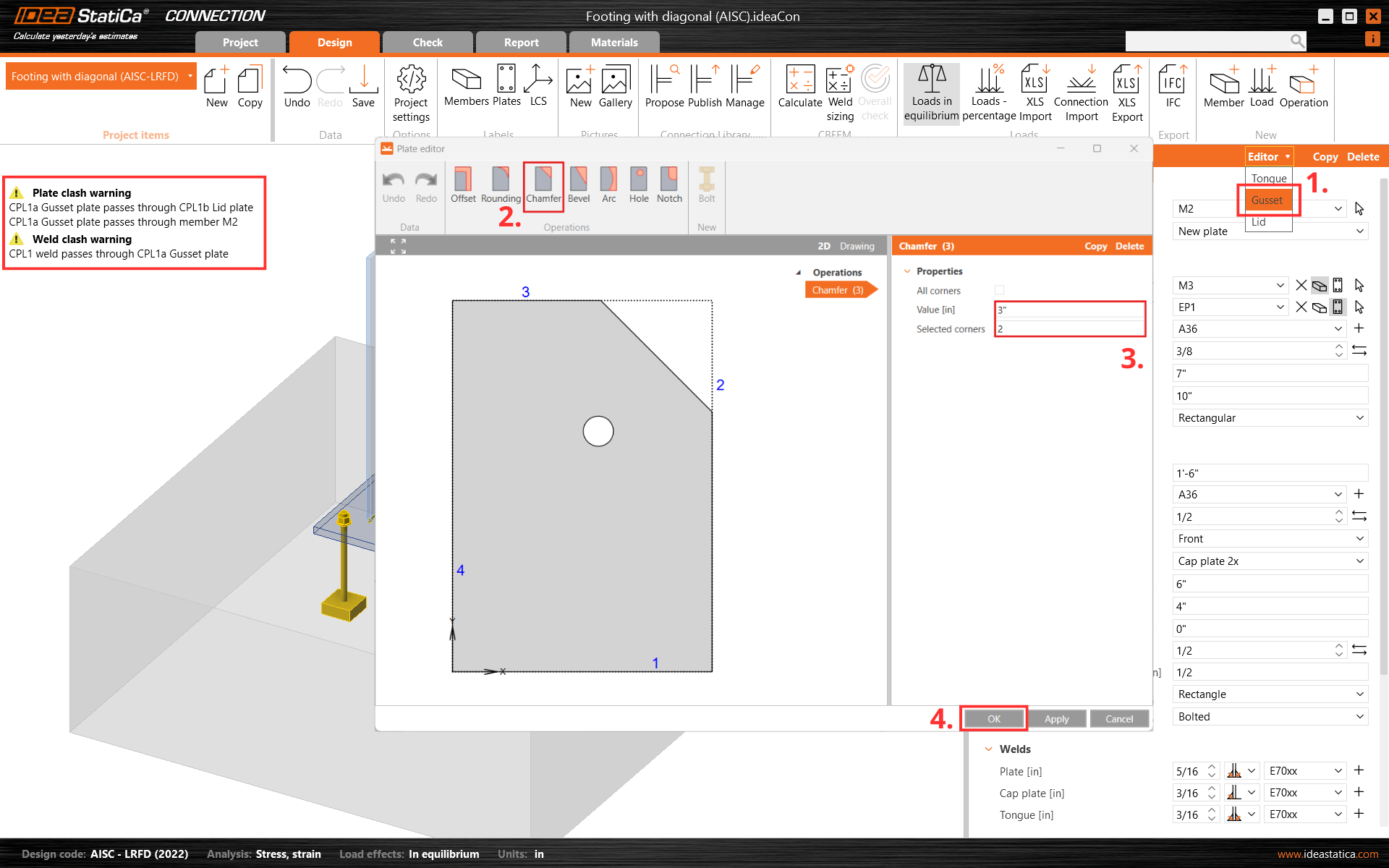

Następnie utnij jeden narożnik płyty łączącej CPL1. W tym celu przejdź do Edytora - Blacha węzłowa i utwórz Fazowanie w narożniku numer 2.

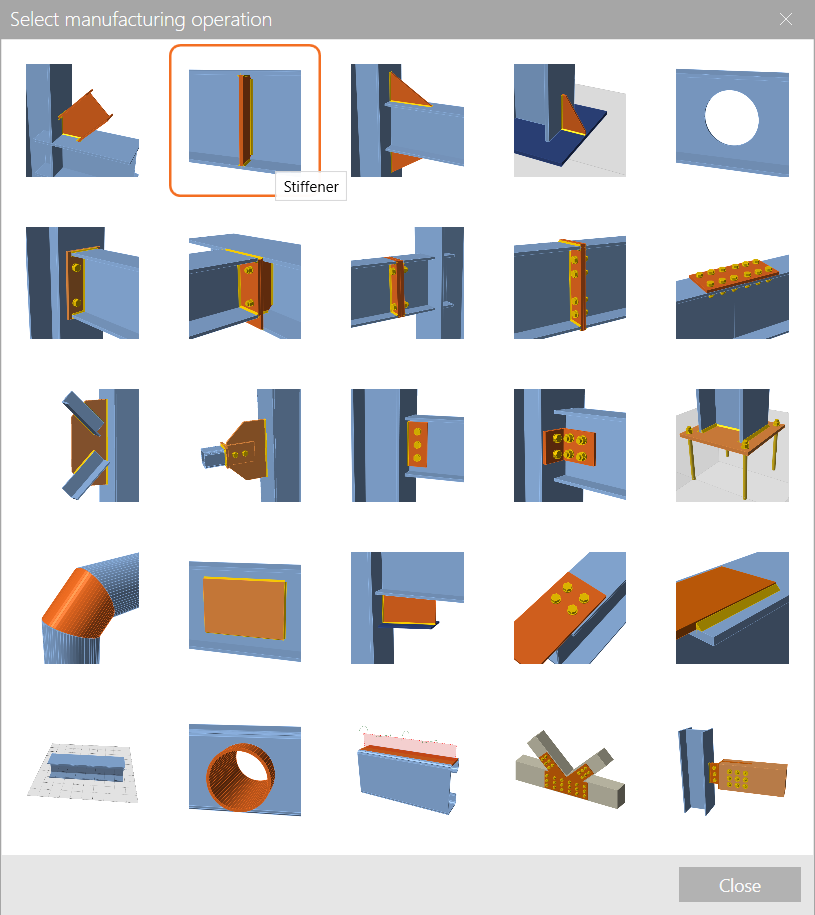

Zakończ projekt operacją Stiffener.

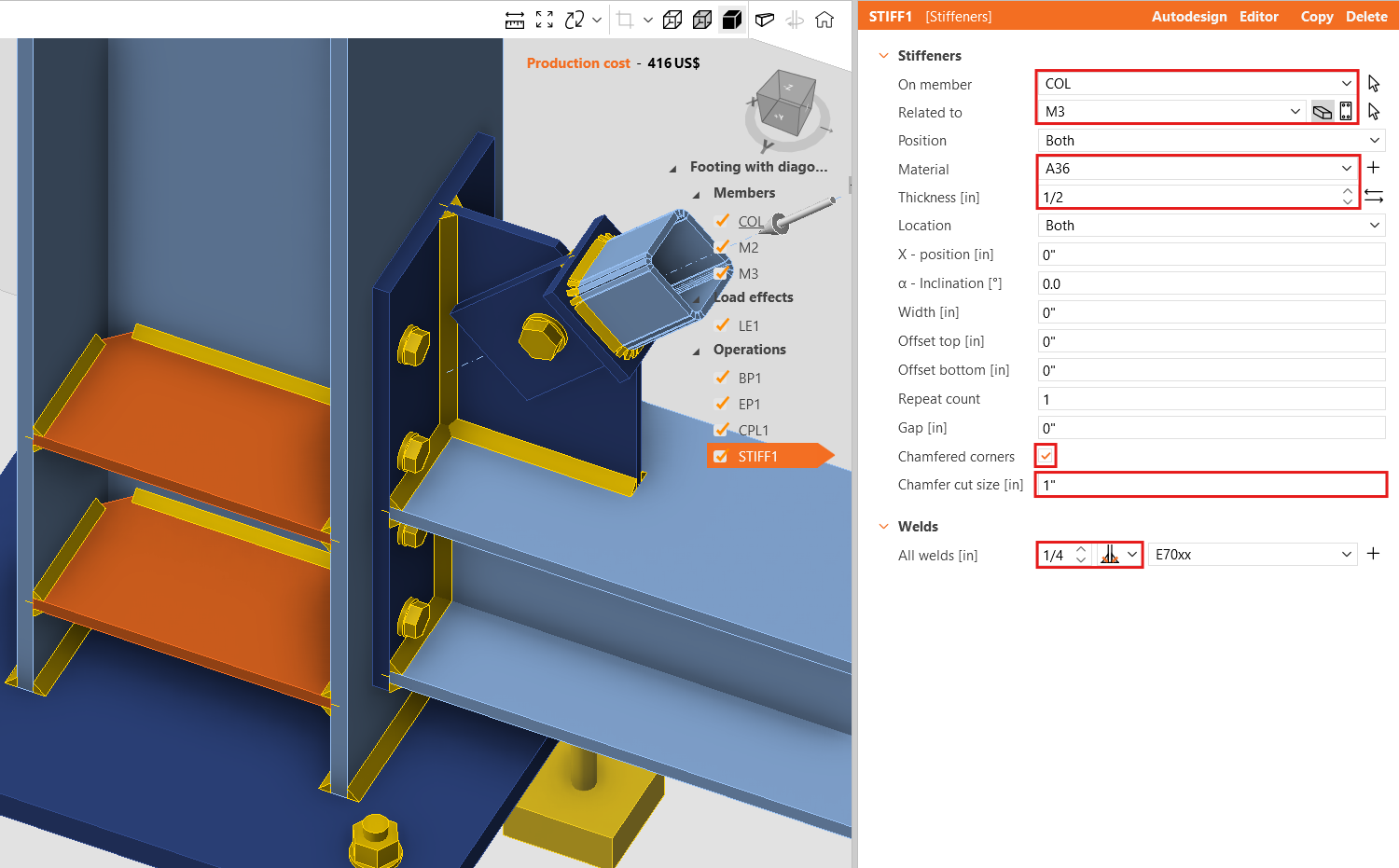

I ustaw prawidłowe właściwości STIFF1.

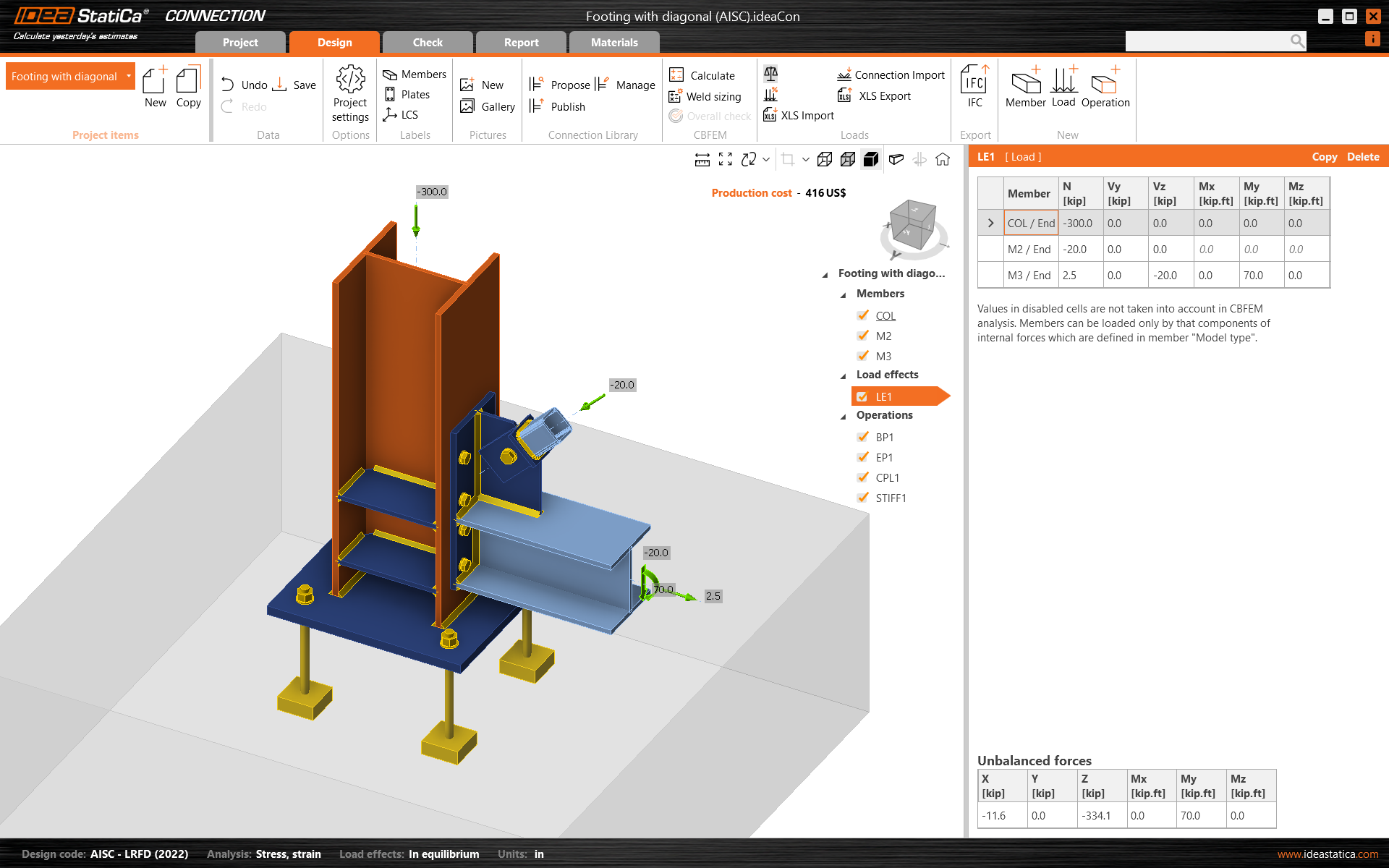

Sprawdźmy końcowy projekt złącza.

5 Obliczenia i sprawdzenie

Uruchom analizę, klikając Oblicz na wstążce. Model obliczeniowy jest generowany automatycznie, wykonywane są obliczenia oparte na CBFEM, a wyniki ogólnego sprawdzenia normowego są wyświetlane wraz z podstawowymi wartościami wyników.

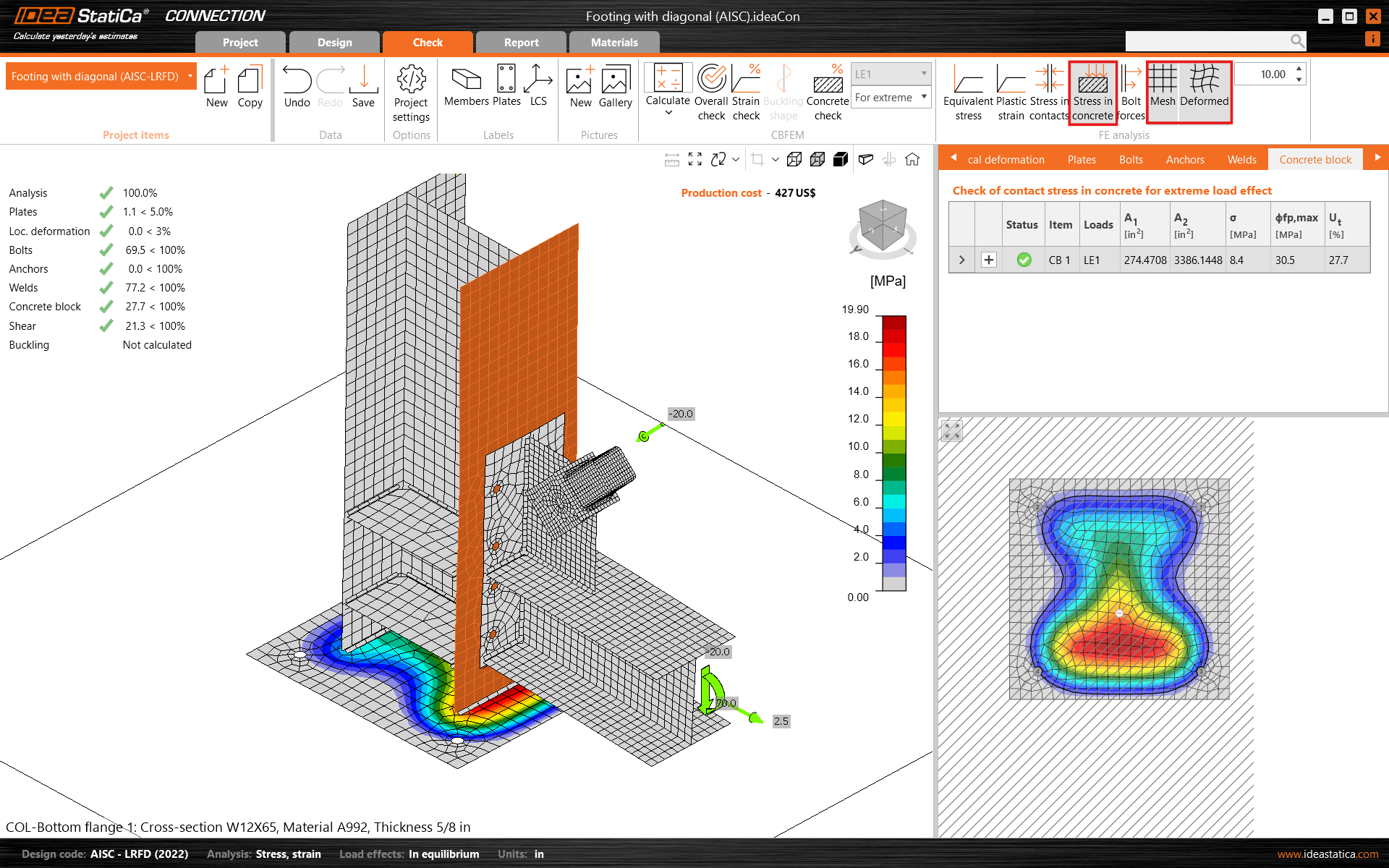

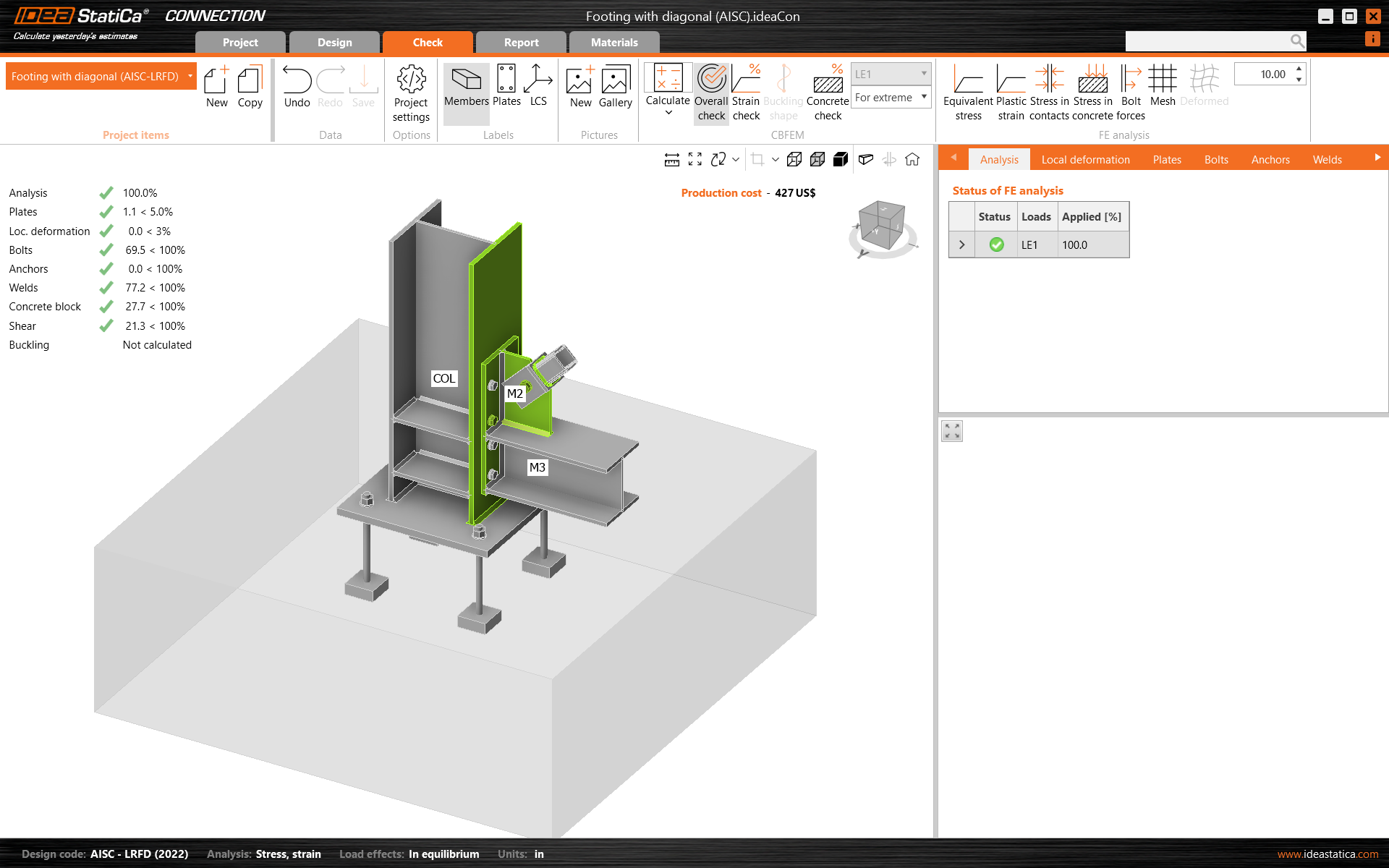

Przejdź do zakładki wyświetlania Sprawdzenie i aktywuj Naprężenia w betonie oraz Siatkę na wstążce, aby uzyskać pełny obraz tego, co dzieje się w złączu. Otwórz zakładkę Blok betonowy, aby zobaczyć szczegółowe wyniki dla tej pozycji.

6 Raport

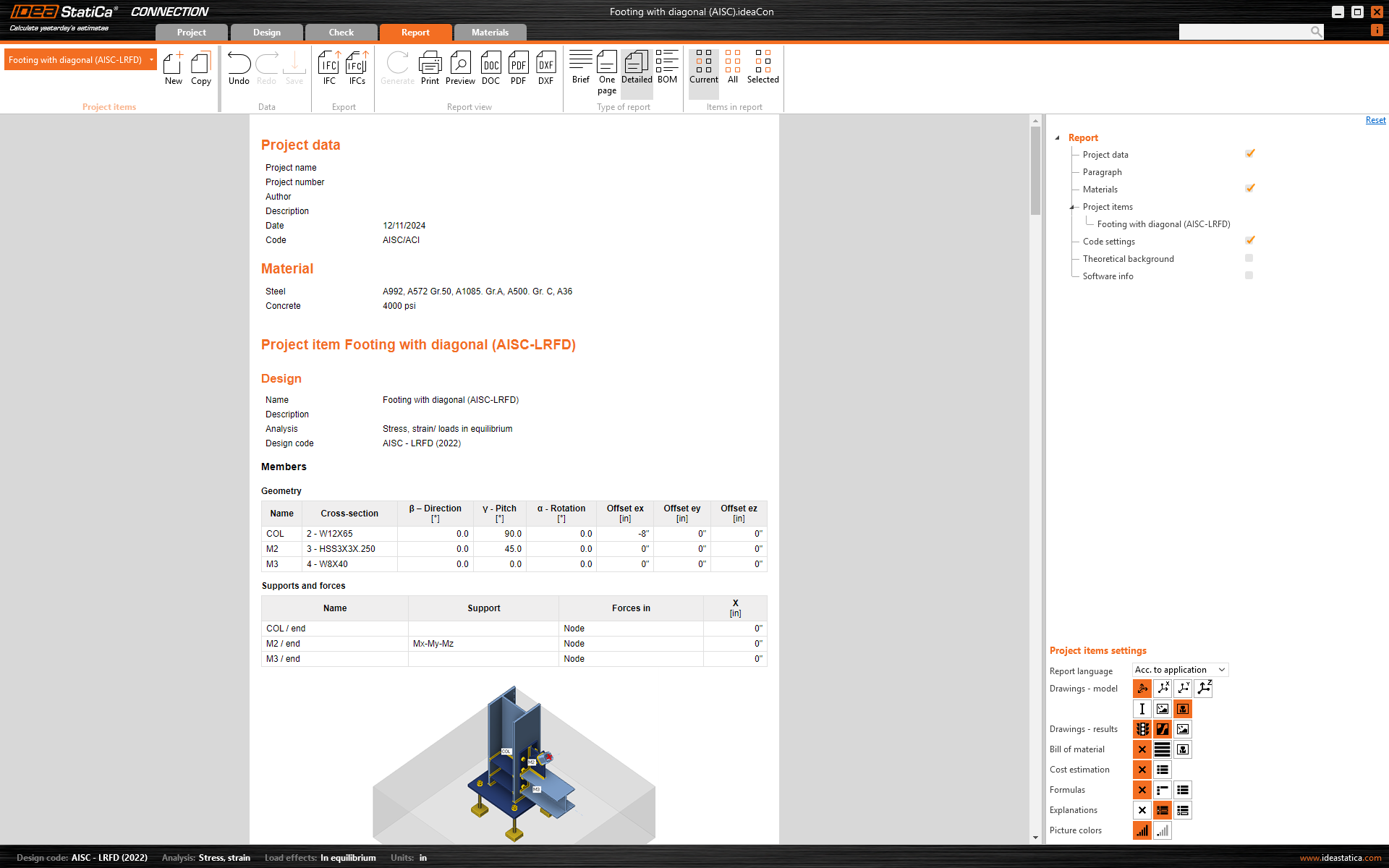

Na koniec przejdź do zakładki Raport. IDEA StatiCa oferuje w pełni konfigurowalny raport do wydruku lub zapisu w edytowalnym formacie.

Zaprojektowałeś, zoptymalizowałeś i wykonałeś sprawdzenie normowe stalowego połączenia konstrukcyjnego zgodnie z AISC.
