Poniżej przedstawiono przegląd typowych scenariuszy odsunięcia, w tym spoiny zaprawowej, nakrętek i szczelin. W dalszej części artykułu można znaleźć wyjaśnienie funkcji Cut thread, która – przy prawidłowym zastosowaniu – pozwala uzyskać dokładne odwzorowanie zachowania przegubowego i sztywnego połączenia kotwy z płytą. Funkcja ta zwiększa dokładność fizyczną modelu bez obniżania efektywności obliczeń.
1. Opcje płyty podstawy

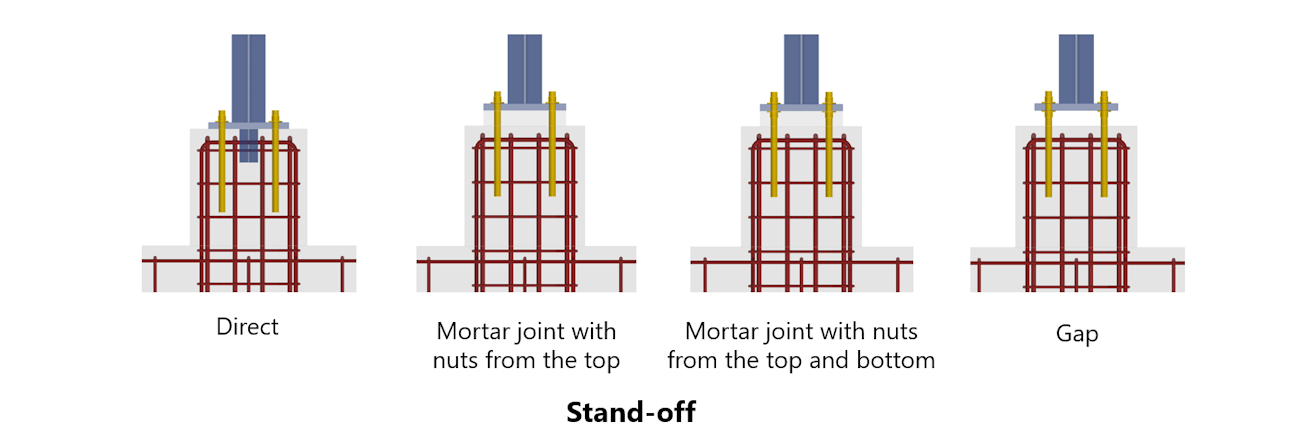

Odsunięcie

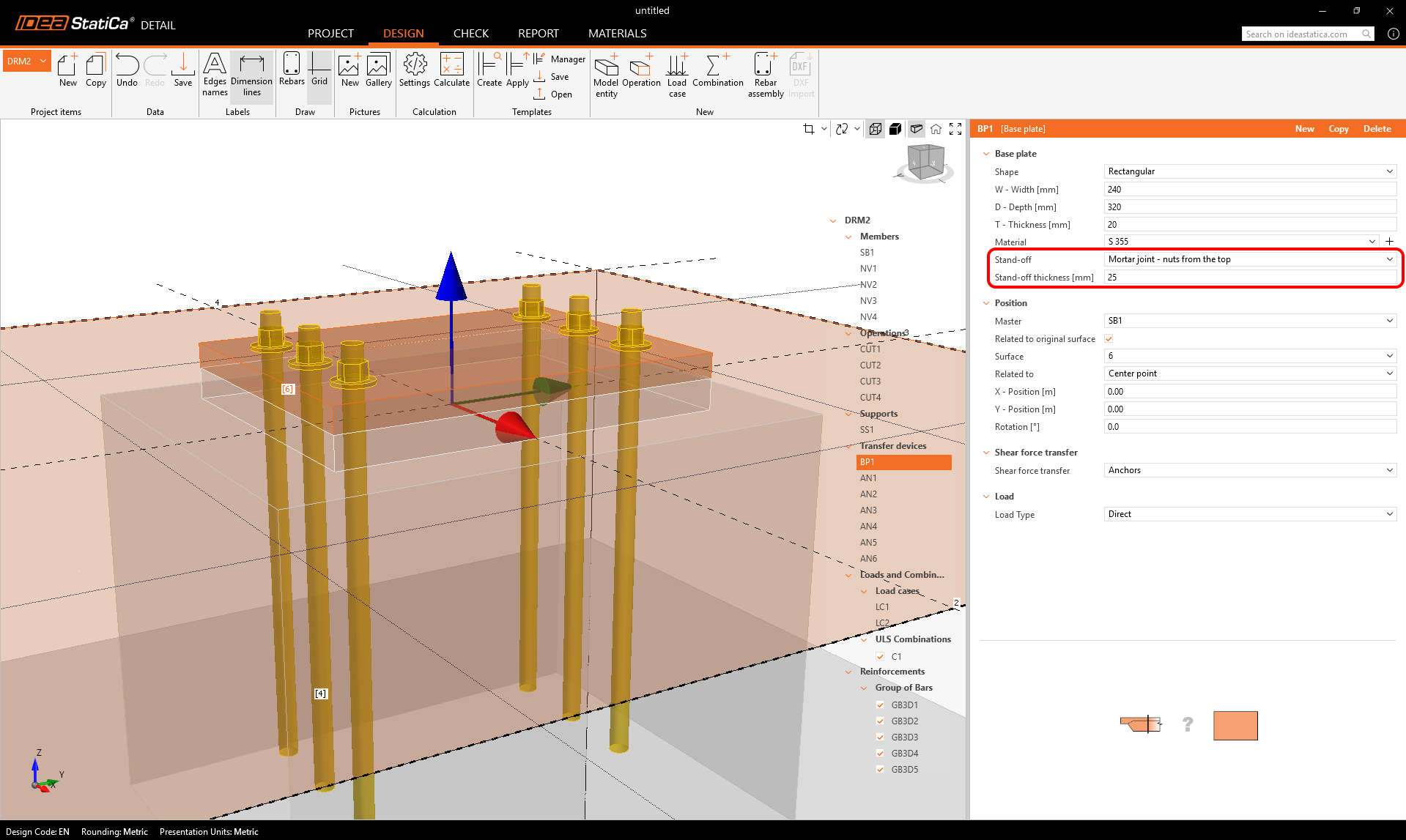

- Spoina zaprawowa – nakrętki od góry: można zdefiniować warstwę zaprawy o określonej grubości. Kotwy są połączone tylko od góry, modelując zachowanie przegubowe.

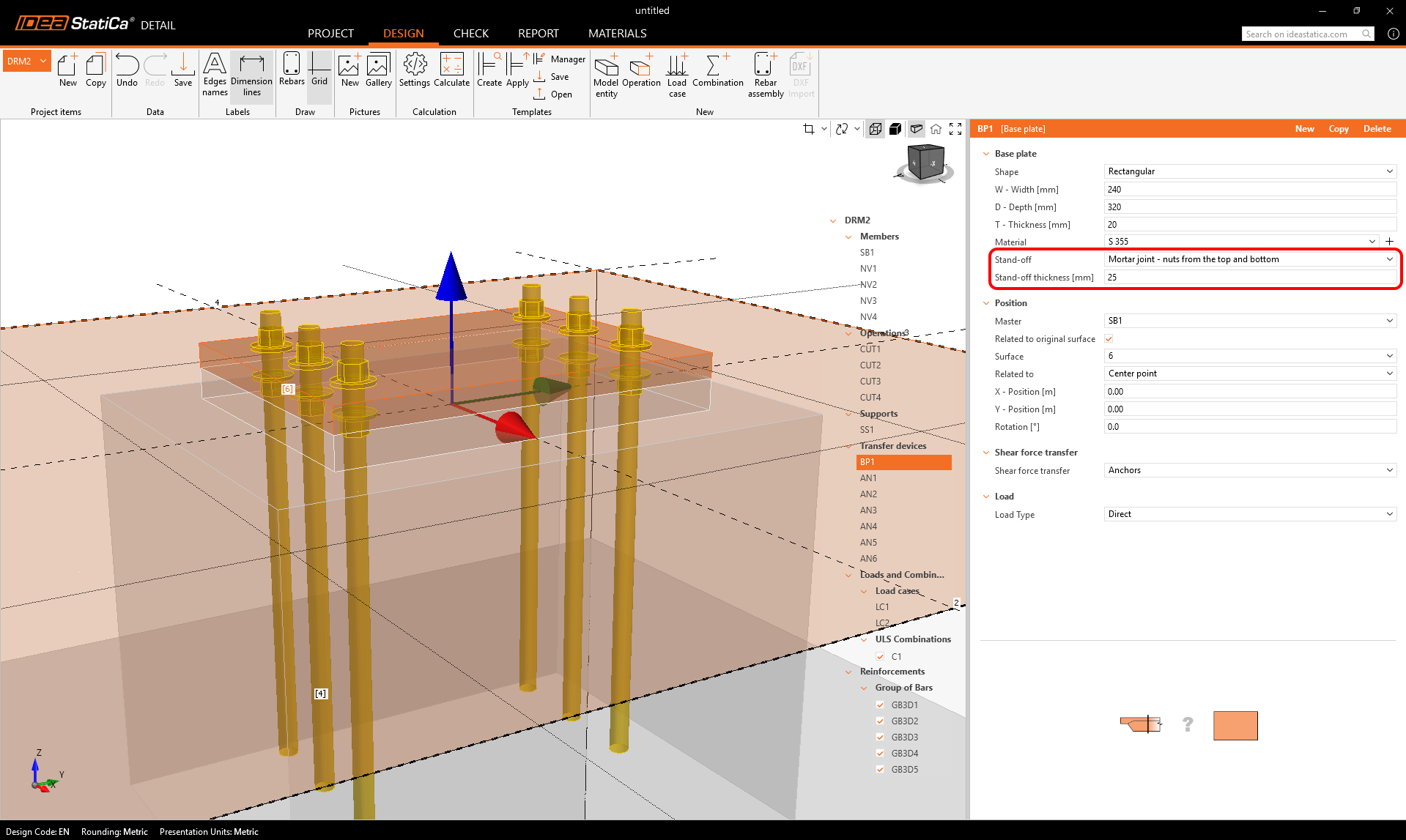

- Spoina zaprawowa – nakrętki od góry i od dołu: warstwa zaprawy z nakrętkami po obu stronach, umożliwiająca sztywne połączenie kotwy z płytą.
- Szczelina: można określić pionowy prześwit pod płytą. Kotwy są wówczas bezpośrednio obciążone, bez kontaktu między płytą a betonem.
Typy kotew
Użytkownicy mogą dodawać nieograniczoną liczbę łączników, a nawet łączyć wiele typów w obrębie jednej płyty. Więcej informacji na temat typów kotew (wylewanych na miejscu budowy i montowanych po betonowaniu) można znaleźć w artykule Definicja pojedynczej kotwy.
Opcja Cut thread
Pole wyboru we właściwościach kotwy pozwala kontrolować sposób połączenia kotwy z płytą podstawy oraz określa oczekiwane zachowanie połączenia stal–beton.

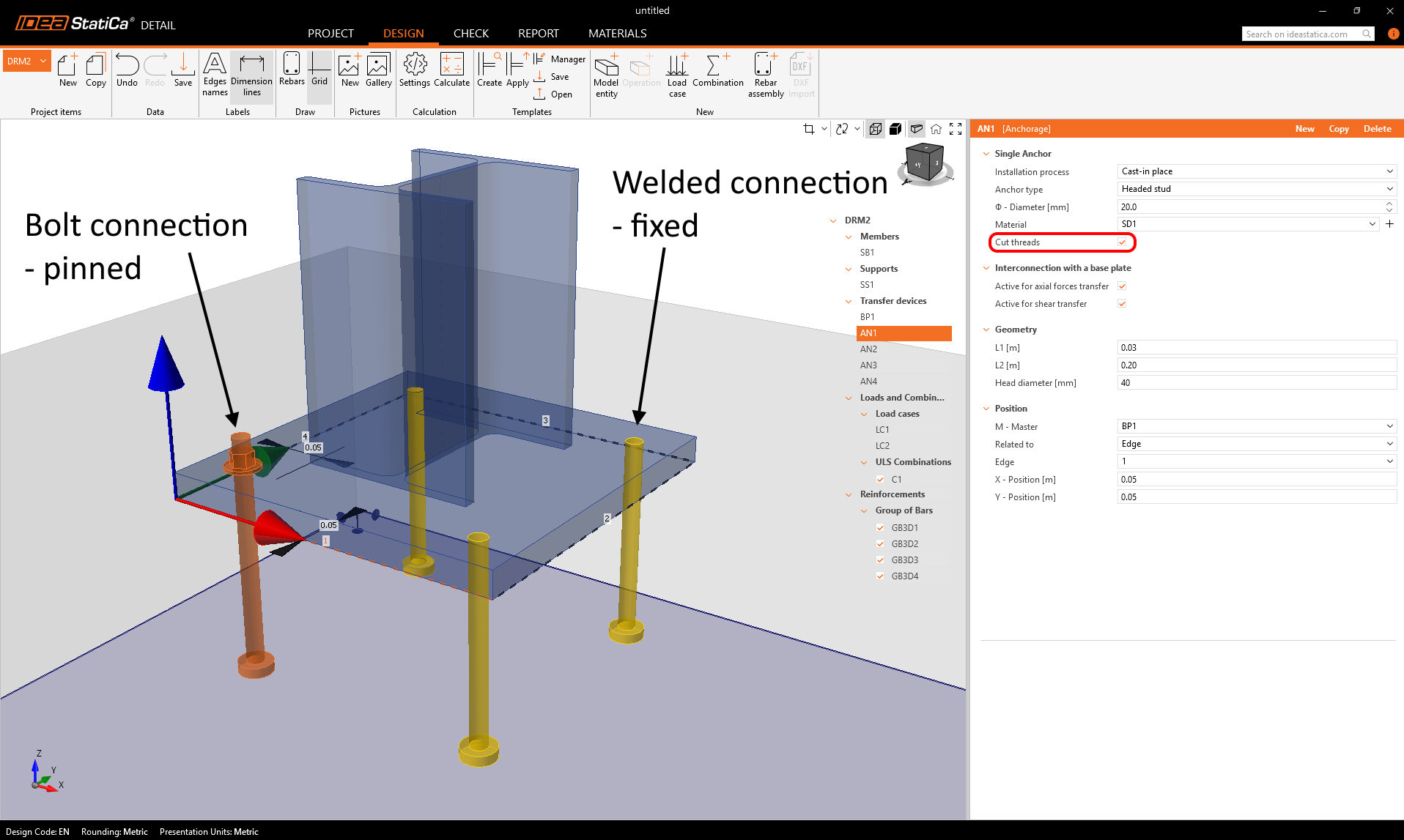

- W przypadku śrub z łbem i zbrojenia wbudowanego połączonego z płytą podstawy (nie dotyczy płyt wbudowanych) rozróżnia się połączenie śrubowe (przegubowe) i połączenie spawane (sztywne) — widoczne w widoku 3D.
- Sposób połączenia kotwy z płytą ma istotny wpływ na nośność na ścinanie z punktu widzenia docisku betonu.

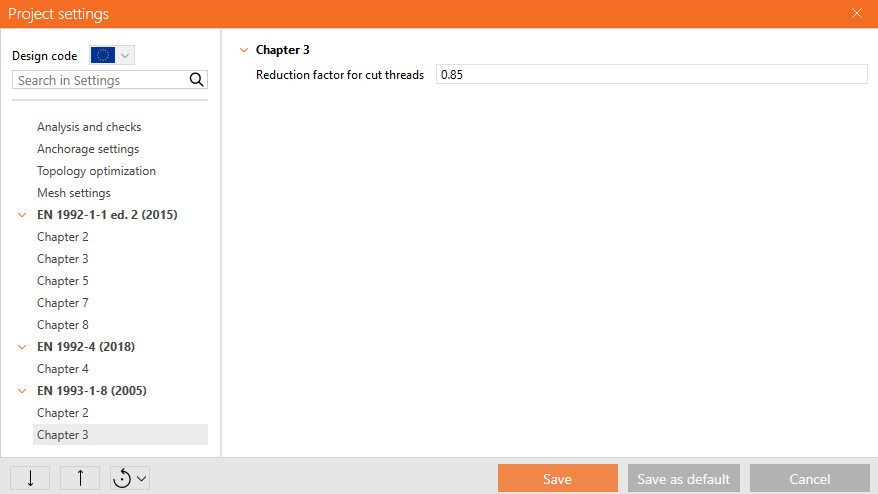

Dla EN nośność kotwy z obciętym gwintem jest redukowana zgodnie z EN 1993-1-8 3.6.1 (3). Można to ustawić w ustawieniach projektu.
Uwagi techniczne
- Warstwa zaprawy jest modelowana jako element powłokowy, z uwzględnieniem jej sztywności, przy czym jest nieściśliwa. Pomaga to w redystrybucji lokalnych sił na beton i jest właściwe dla typowych grubości podlewki stosowanych w praktyce – 25–50 mm.
- Rozróżnienie między nakrętkami tylko od góry (połączenie przegubowe między kotwą a płytą podstawy) a nakrętkami od góry i od dołu (połączenie sztywne między kotwą a płytą podstawy) ma istotny wpływ na nośność na ścinanie z punktu widzenia docisku betonu.

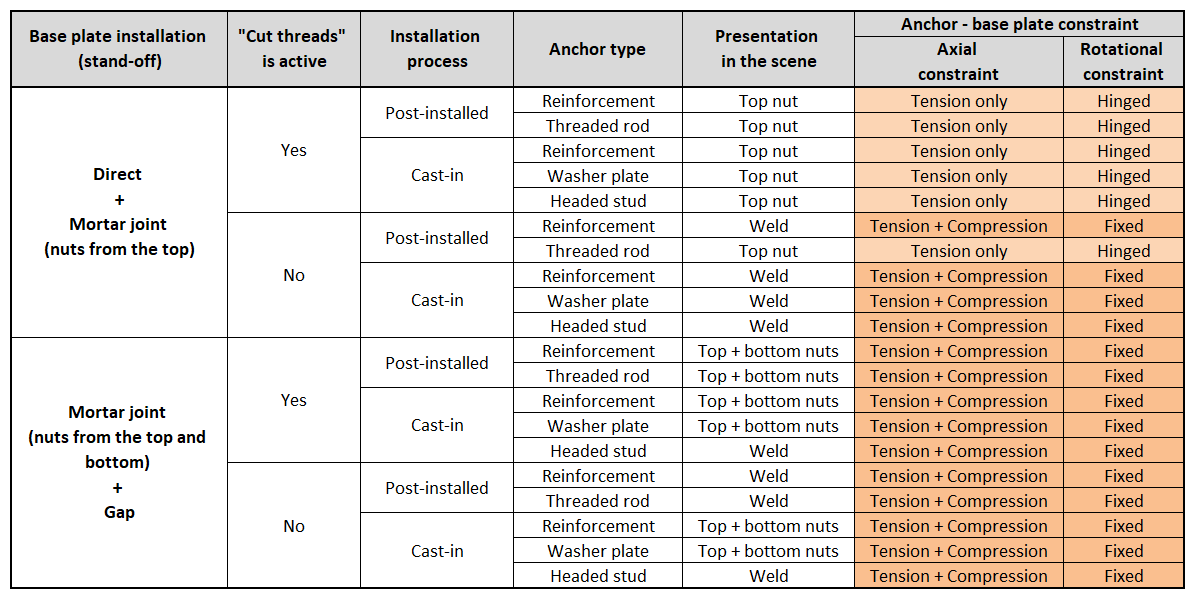

Poniżej znajduje się tabela podsumowująca więzy osiowe i obrotowe między płytą podstawy a kotwą.
Ustawienia odsunięcia można przenosić podczas importowania modeli z Connection.
Spoiny zaprawowe i szczeliny są również dostępne.
2. Opcje płyt wbudowanych
Płyty wbudowane są dostępne jako urządzenie do przekazywania obciążeń w wyborze elementów modelu. Geometrię i położenie płyty można zdefiniować w jednej siatce właściwości, natomiast dodatkowa tabela umożliwia użytkownikom dodawanie i łączenie wielu grup łączników.
Typy kotew
Łączniki można definiować bezpośrednio dla każdej konkretnej płyty. Użytkownicy mogą dodawać nieograniczoną liczbę łączników, a nawet łączyć wiele typów w obrębie jednej płyty. Więcej informacji na temat typów kotew związanych z płytą wbudowaną można znaleźć w osobnym artykule.
Zachowanie modelu
Kotwy są traktowane jako elementy przenoszące zarówno ścinanie, jak i rozciąganie, ponieważ są przyspawane do płyty. Ich ocena przebiega według tych samych zasad co w przypadku standardowych kotew. Więcej informacji można znaleźć w Podstawach teoretycznych.
Wydano w IDEA StatiCa w wersji 25.1.
