Íme egy áttekintés a gyakori kiemelkedési esetekről, beleértve a habarcságyat, az anyákat és a hézagokat. A cikk további részében megtalálható a Menetlevágás funkció magyarázata, amely helyes alkalmazás esetén segíthet pontos megjelenítést elérni a csuklós és a merev horgony–lemez viselkedés között. A funkció növeli a fizikai pontosságot anélkül, hogy veszélyeztetné a számítási hatékonyságot.
1. Talplemez lehetőségek

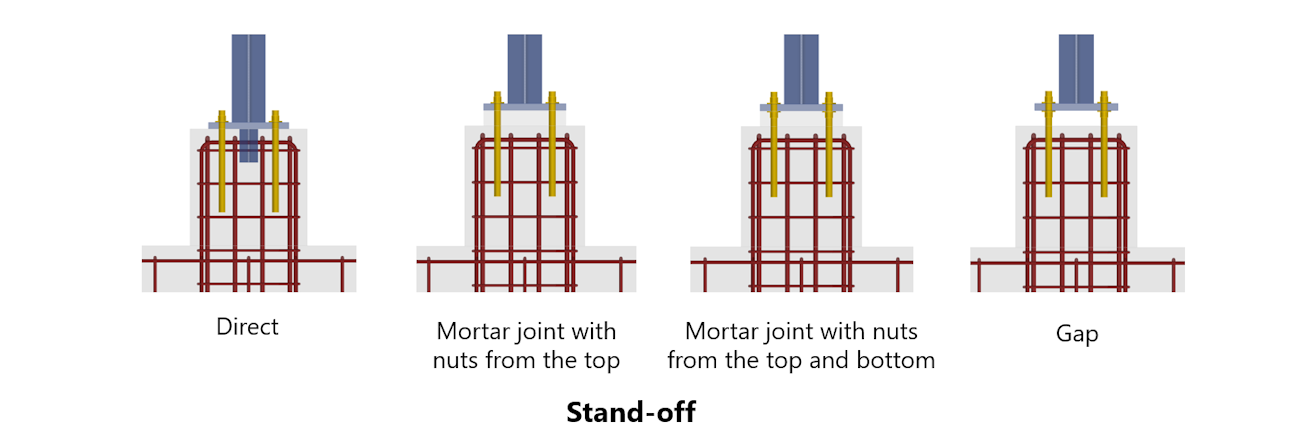

Kiemelkedés

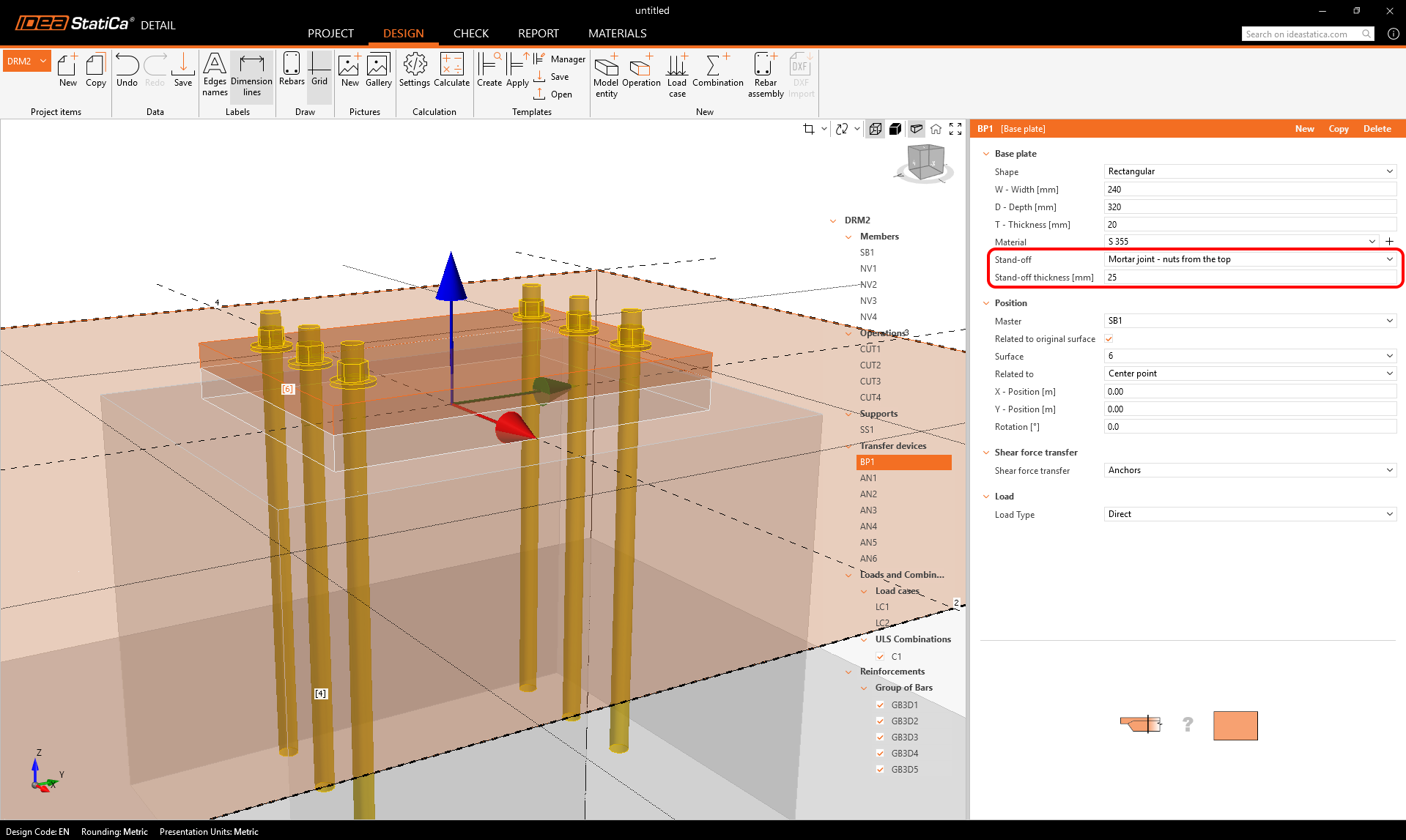

- Habarcságy – anyák felülről: egy habarcsréteg definiálható megadott vastagsággal. A horgonyok csak felülről csatlakoznak, csuklós viselkedést modellezve.

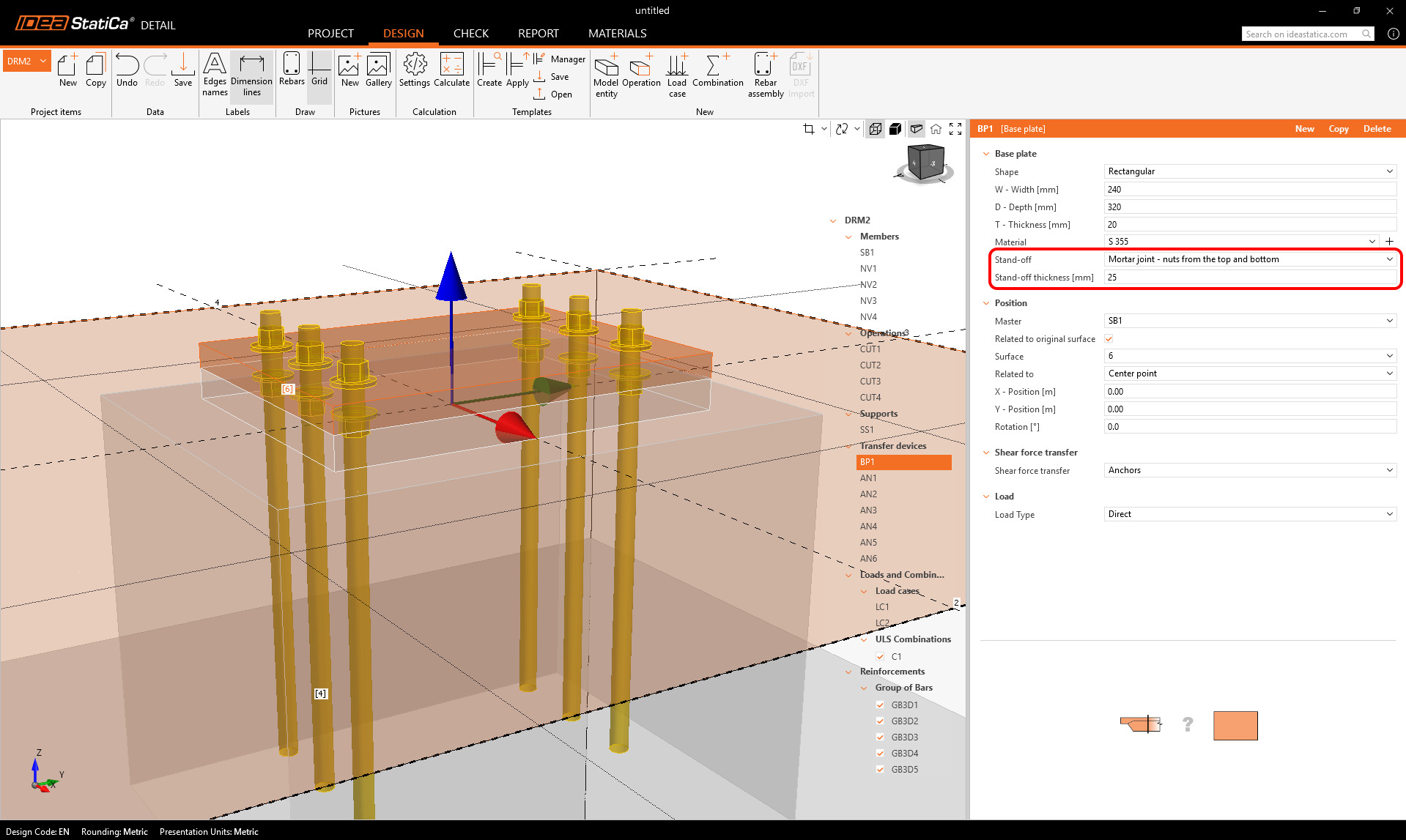

- Habarcságy – anyák felülről és alulról: habarcsréteg mindkét oldalon anyákkal, merev horgony–lemez kapcsolatot lehetővé téve.
- Hézag: a lemez alatti függőleges hézag megadható. A horgonyok ekkor közvetlenül terheltek, nincs érintkezés a lemez és a beton között.
Horgonytípusok
A felhasználók korlátlan számú kötőelemet adhatnak hozzá, és akár több típust is kombinálhatnak egyetlen lemezen belül. A horgonytípusokról (helyszínen öntött és utólag beépített horgonyok) további információ a Egyedi horgony definíció cikkben található.
Menetlevágás opció
A horgony tulajdonságaiban lévő jelölőnégyzet lehetővé teszi annak szabályozását, hogy a horgony hogyan csatlakozik a talplemezhez, és meghatározza az acél-beton kapcsolattól várható viselkedést.

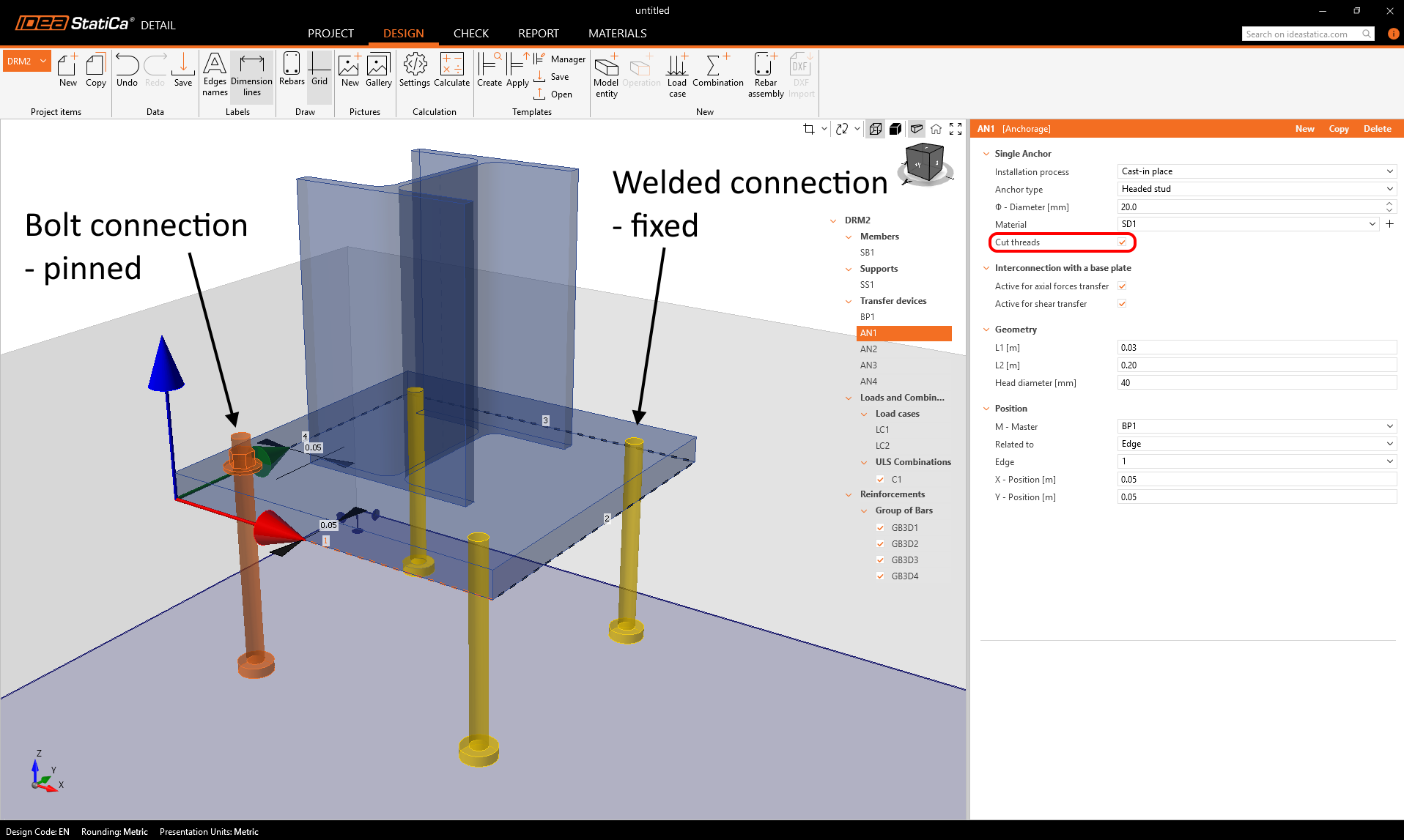

- A talplemezhez csatlakoztatott fejes csapok és helyszínen öntött vasalás esetén (nem Cast-in lemezekhez) különbséget tesz a csavaros kapcsolat (csuklós) és a hegesztett kapcsolat (merev) között — a 3D nézetben látható módon.
- A horgony és a lemez közötti kapcsolat módja jelentős hatással van a nyírási ellenállásra a beton nyomásának szempontjából.

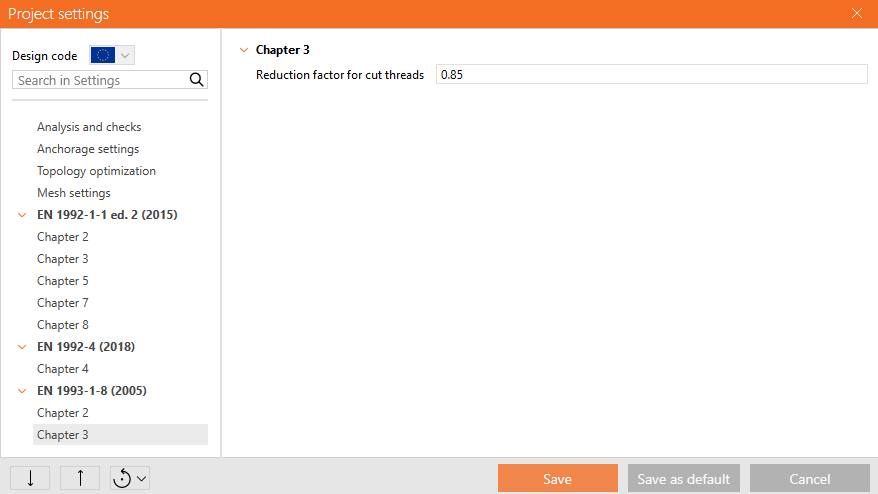

EN esetén a menetlevágással ellátott horgony ellenállása az EN 1993-1-8 3.6.1 (3) szerint csökkentett. Ez a Projektbeállításokban állítható be.
Műszaki megjegyzések
- A habarcsréteg héjelemként van modellezve, merevségét figyelembe véve, miközben összenyomhatatlan. Ez segít a helyi erők újraelosztásában a betonba, és érvényes a gyakorlatban alkalmazott tipikus ágyazási vastagságokra – 25-50 mm.
- A csak felülről (csuklós összeköttetés a horgony és a talplemez között) vs. felülről és alulról (merev összeköttetés a horgony és a talplemez között) elhelyezett anyák közötti különbség erősen befolyásolja a nyírási kapacitást a beton nyomásának szempontjából.

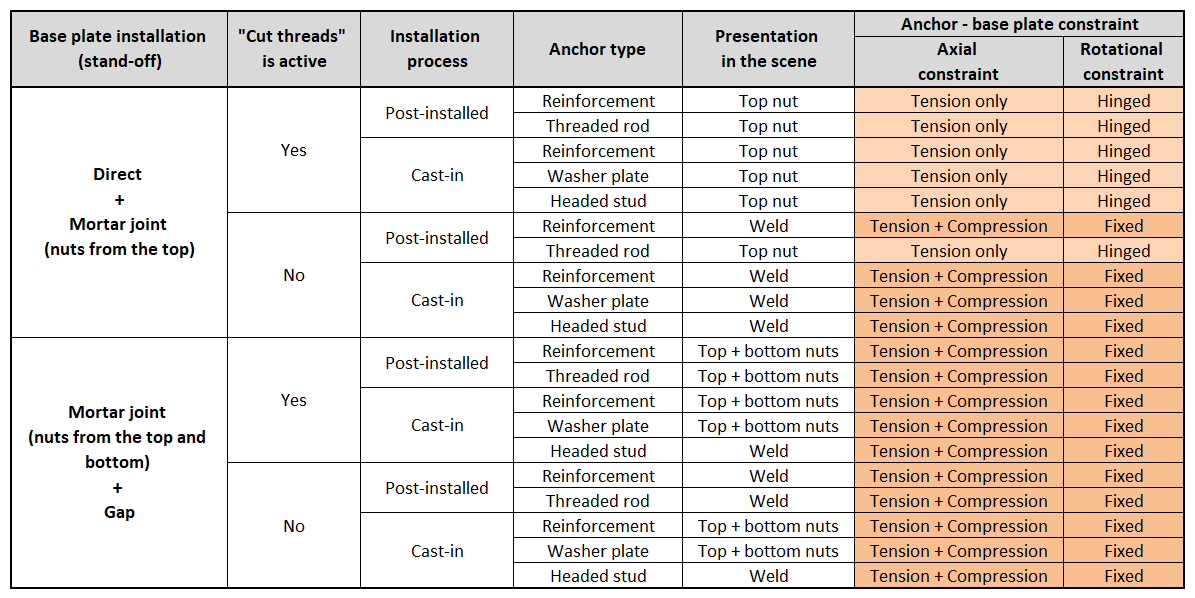

Az alábbiakban egy összefoglaló táblázat magyarázza a talplemez és a horgony közötti tengelyes és forgási kényszerfeltételeket.
Ezek a kiemelkedési beállítások átvihetők a kapcsolat modelljeinek importálásakor.
Habarcságyak és hézagok szintén elérhetők.
2. Előre beépített lemezek lehetőségei

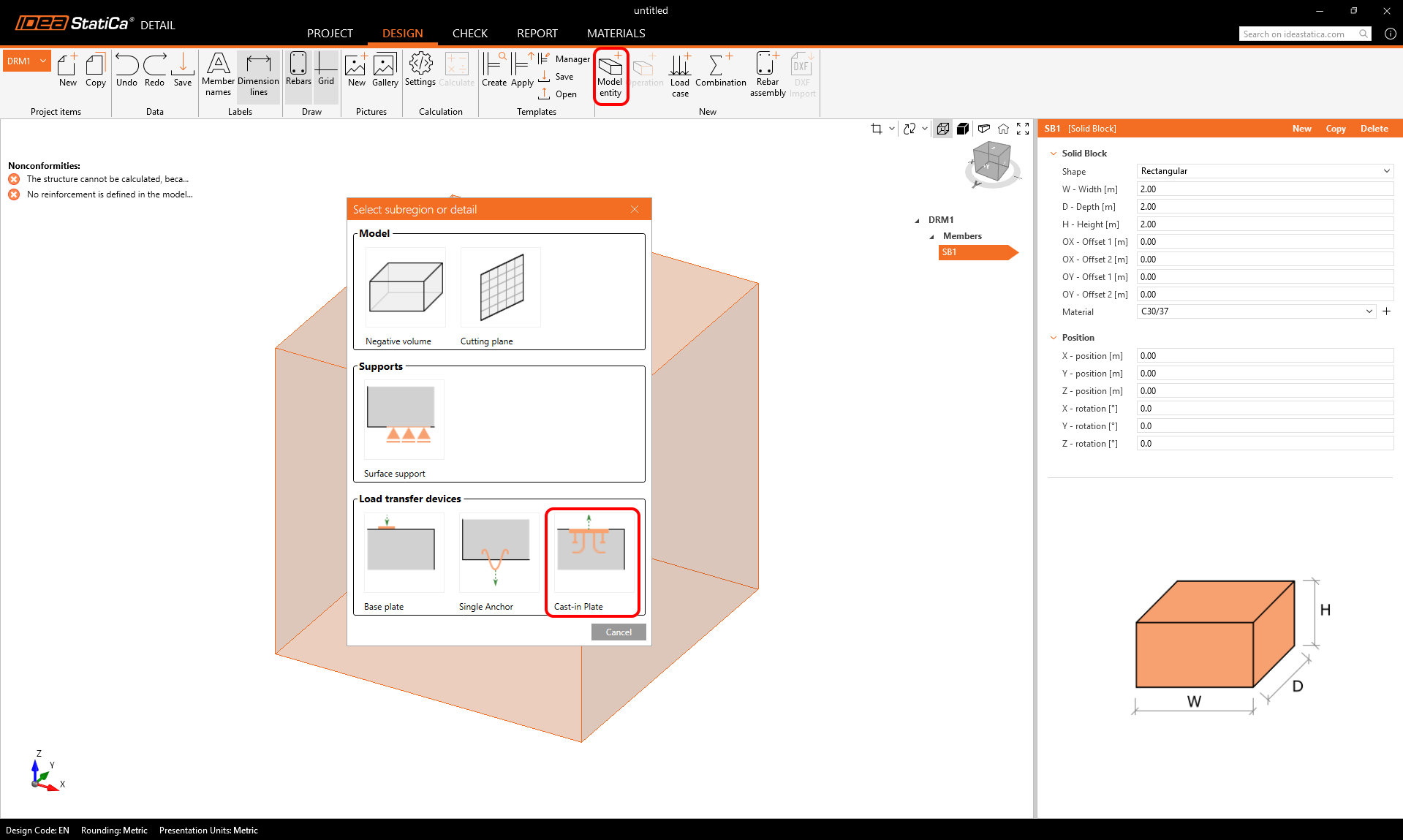

Az előre beépített lemezek Teherátadó eszközként érhetők el a modell entitás kiválasztásában. A lemez geometriája és pozíciója egyetlen tulajdonságrácsban definiálható, míg egy további táblázat lehetővé teszi a felhasználók számára, hogy több kötőelem-csoportot adjanak hozzá és kombinálják azokat.
Horgonytípusok

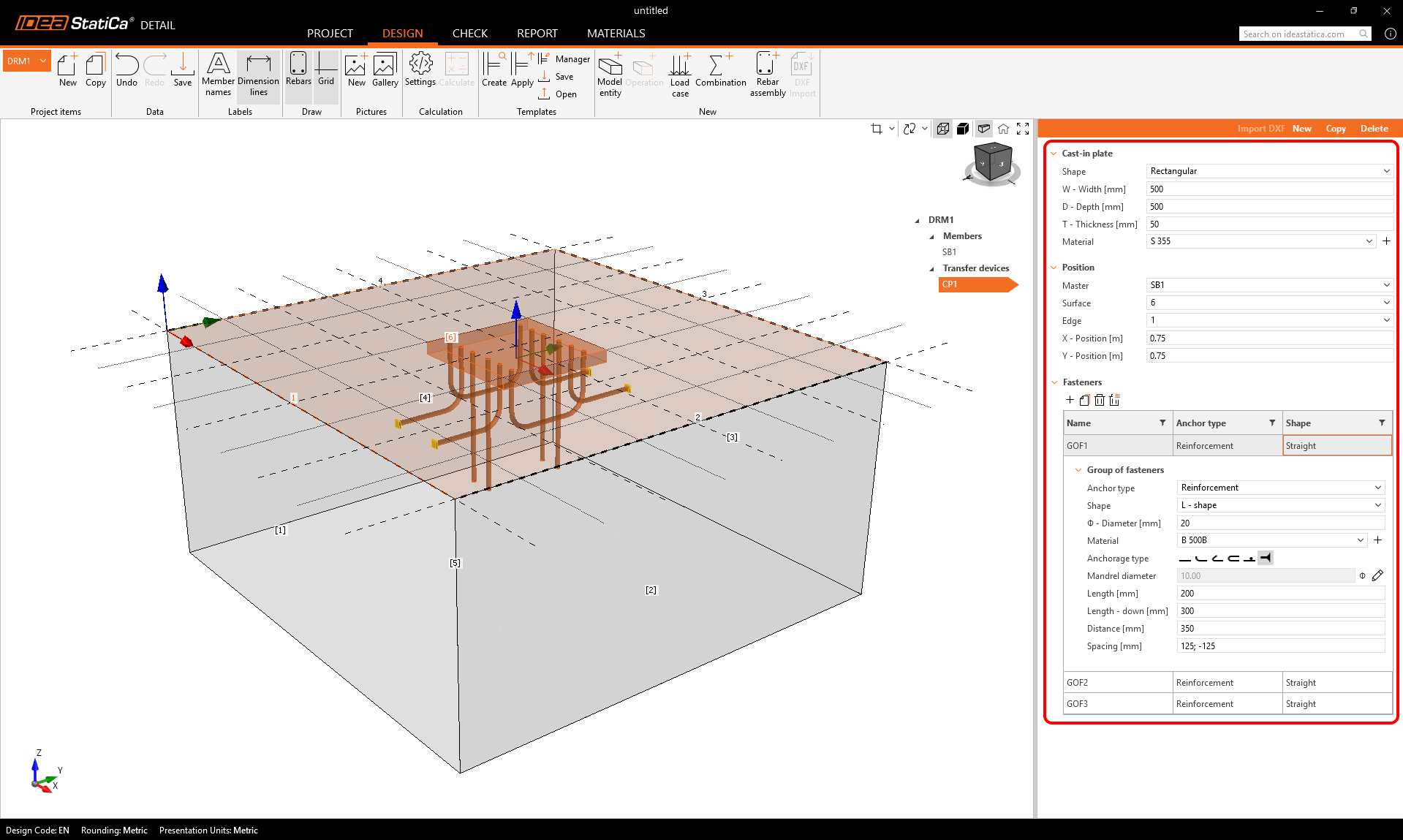

A kötőelemek közvetlenül definiálhatók minden egyes lemezhez. A felhasználók korlátlan számú kötőelemet adhatnak hozzá, és akár több típust is kombinálhatnak egyetlen lemezen belül. Az előre beépített lemezhez kapcsolódó horgonytípusokról további információ egy külön cikkben található.
Modell viselkedés
A horgonyok olyan elemekként kezelendők, amelyek mind a nyírást, mind a húzást ellenállják, mivel a lemezhez vannak hegesztve. Kiértékelésük ugyanazokat az elveket követi, mint a szabványos horgonyoké. További információért lásd az Elméleti háttér részt.
Megjelent az IDEA StatiCa 25.1-es verziójában.
