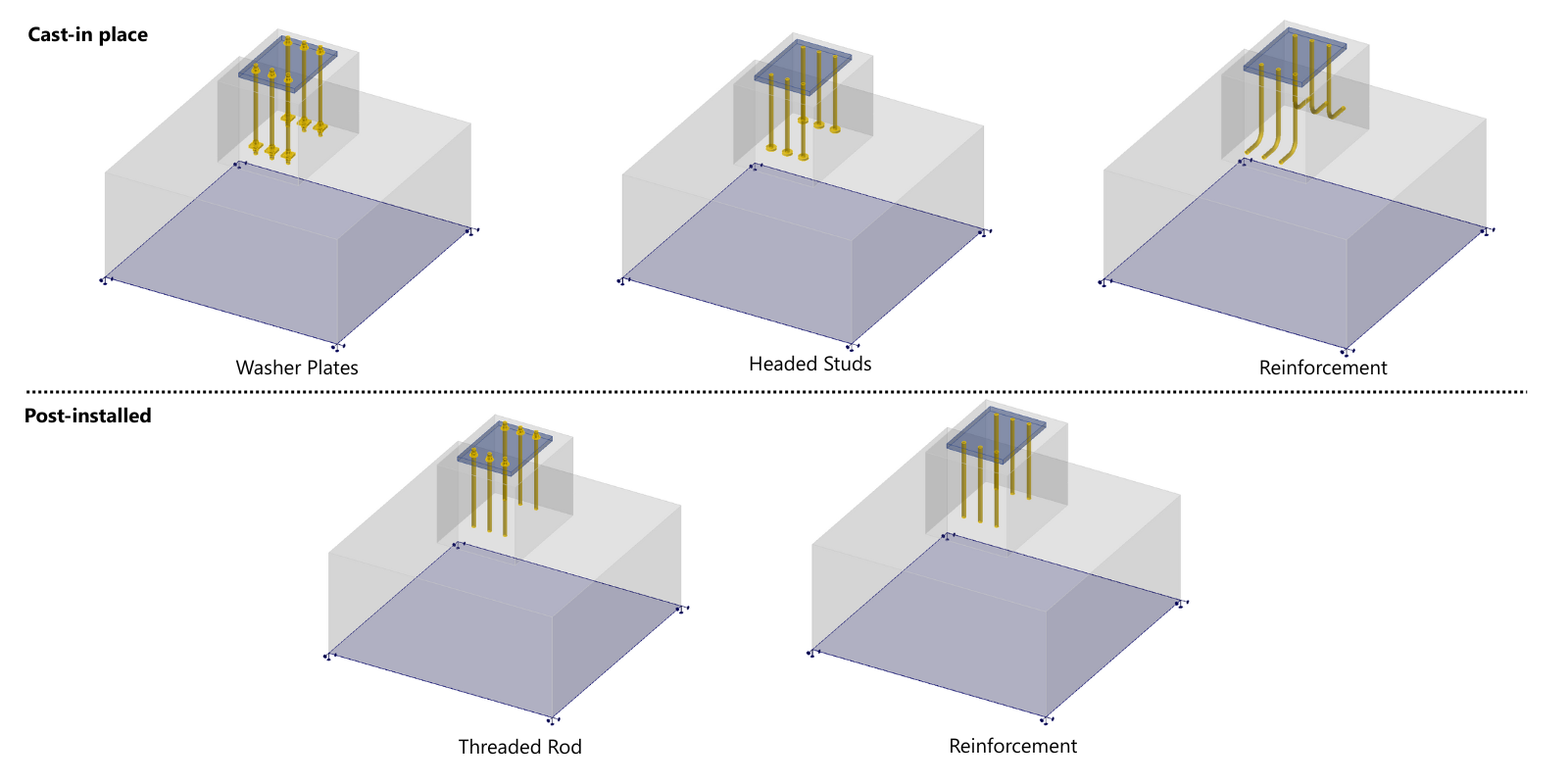

A következő cikk teljes áttekintést nyújt az IDEA StatiCa Detail-ben meghatározható összes horgonyzási esetről.
Helyszínen öntött
- Vasalás (a 25.0 verziótól)
- Alátétlemez (a 25.1 verziótól)
- Fejes csap (a 25.1 verziótól)
Utólag beépített (ragasztott) horgonyok
- Vasalás (a 25.0 verziótól)
- Menetes rúd (a 25.1 verziótól)
Helyszínen öntött

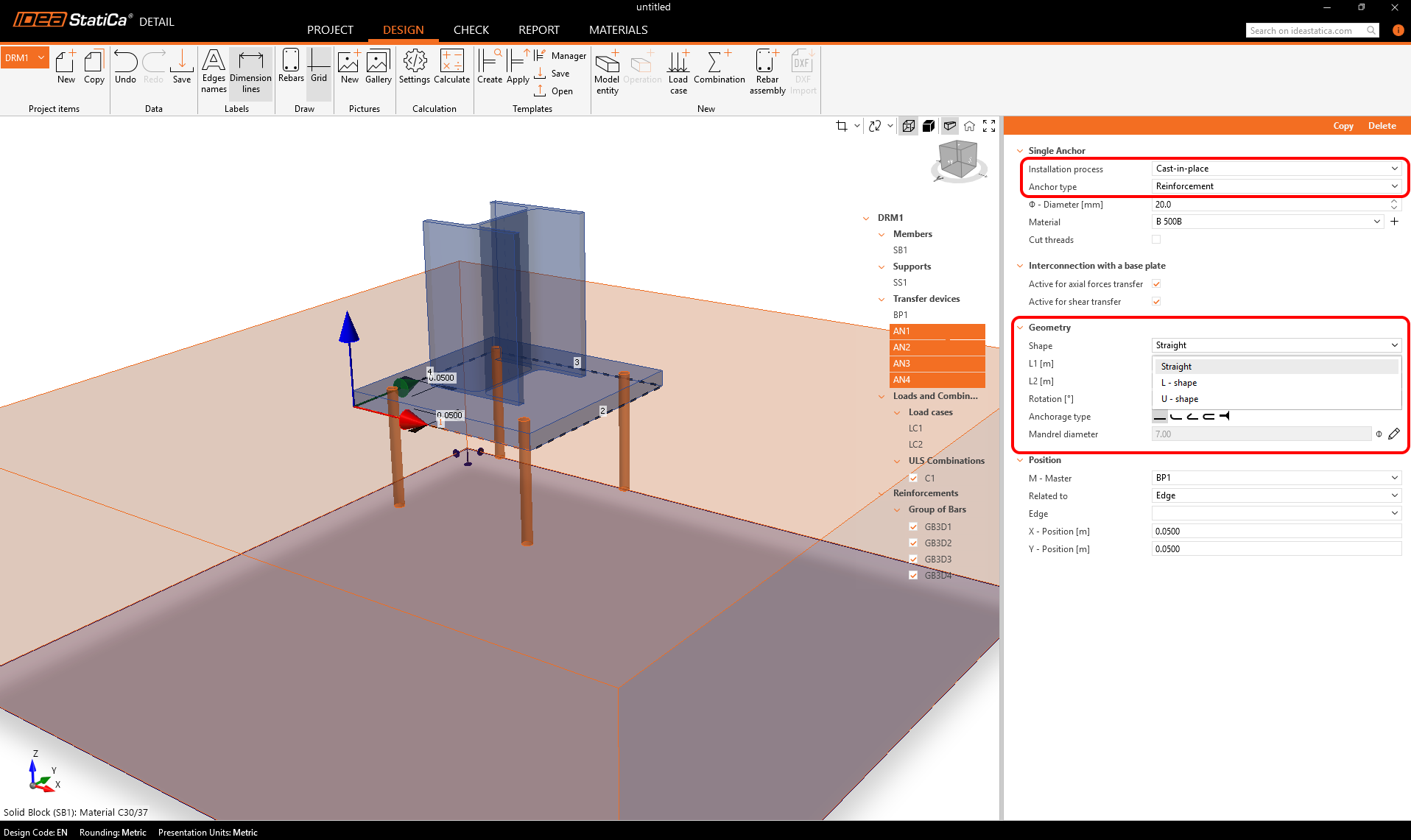

1. Vasalás
A kötőelemek közvetlenül az egyes lemezekhez definiálhatók. A felhasználók korlátlan számú kötőelemet adhatnak hozzá, és akár különböző típusokat is kombinálhatnak egyetlen lemezen belül. Ezek betonba ágyazott bordás vasalásként vannak modellezve, ahol a tapadási szilárdságot a szabvány előírásai szerint számítják, ugyanúgy, mint a szokásos vasalásnál. A horgony végén lehorgonyzási típus adható meg, amely azonos módon működik, mint a vasalás lehorgonyzása. Ebben az esetben egy lehorgonyzási rugót alkalmaznak, amelynek β-tényezőjét a kiválasztott szabvány határozza meg.
- Egyenes: A horgonyok sorokba és pozíciókba rendezhetők egy előre meghatározott kulcs szerint (hasonlóan a csavarok elhelyezéséhez a kapcsolatokban). Az anyag, a hossz és az átmérő, valamint a lehorgonyzási típus megadható.
- L-alakú: A végkialakítás L-alakú, szerkeszthető kampóhosszal.
- U-alakú: Vasalások folyamatos sorozata, amely U-alakot alkot, mindkét oldalon csatlakoztatva.

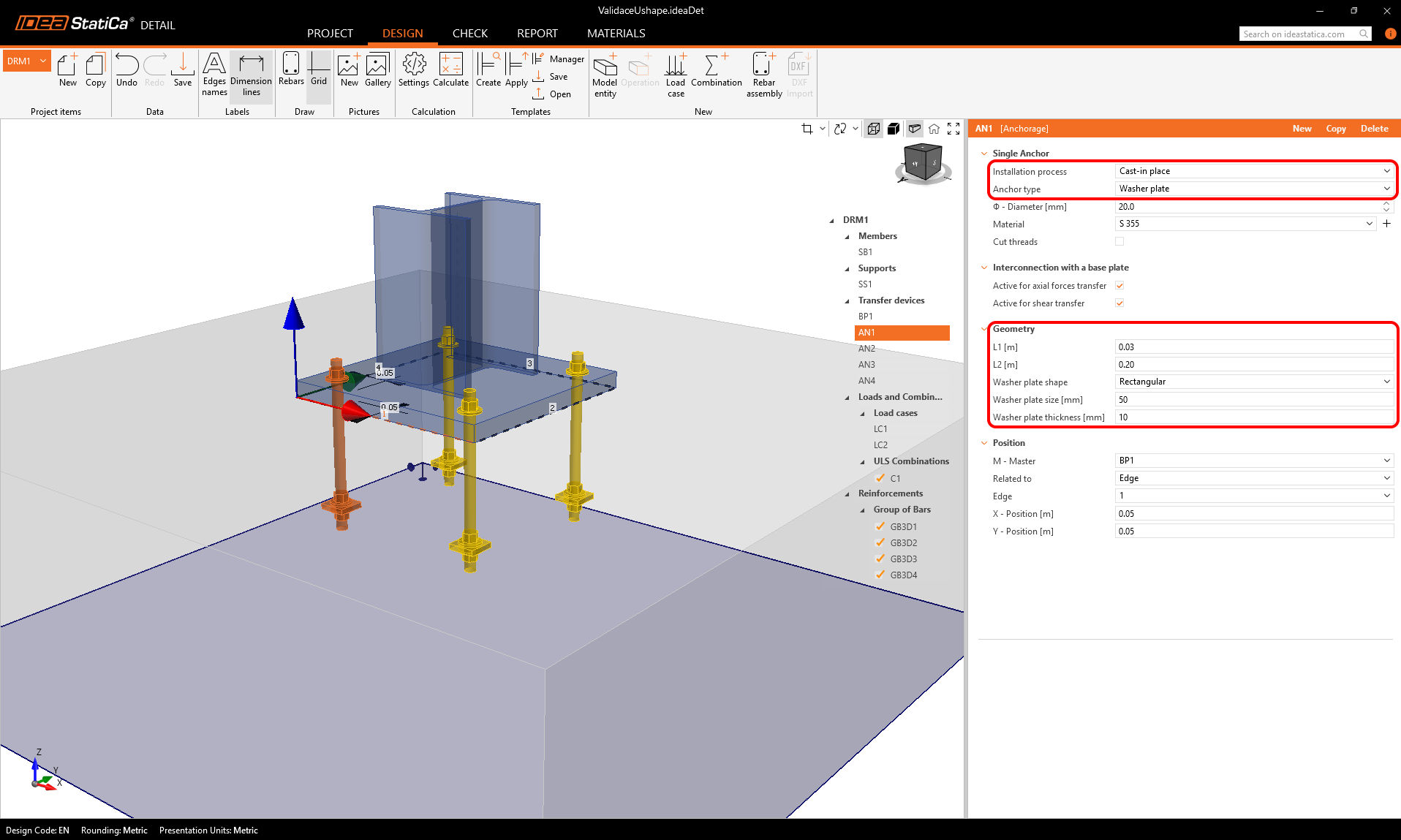

2. Alátétlemez
Az alátétlemez lemez-héj elemként van modellezve, amely közvetlenül a horgony szárához csatlakozik, és a terhet kizárólag nyomási érintkezésen keresztül adja át a betonnak. Kör vagy négyzet alakban definiálható, teljesen testreszabható méretekkel. Maga a lemez lineárisan van modellezve, plaszticitás nélkül, és nem vonatkoznak rá ellenállás-ellenőrzések. Mivel a szárnak nulla tapadási szilárdsága van, a teljes terhet az alátétlemezen keresztül adja át a betonnak.

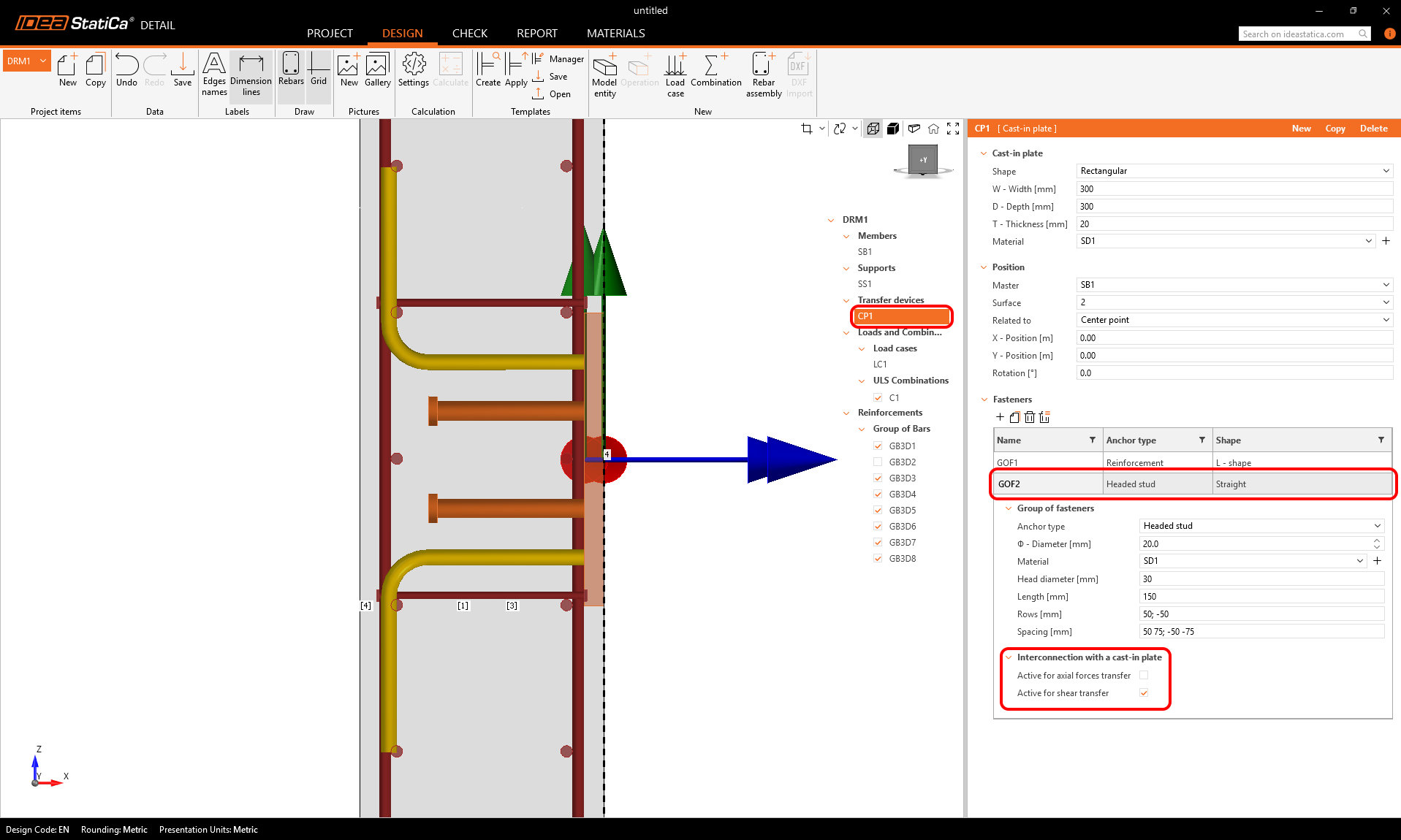

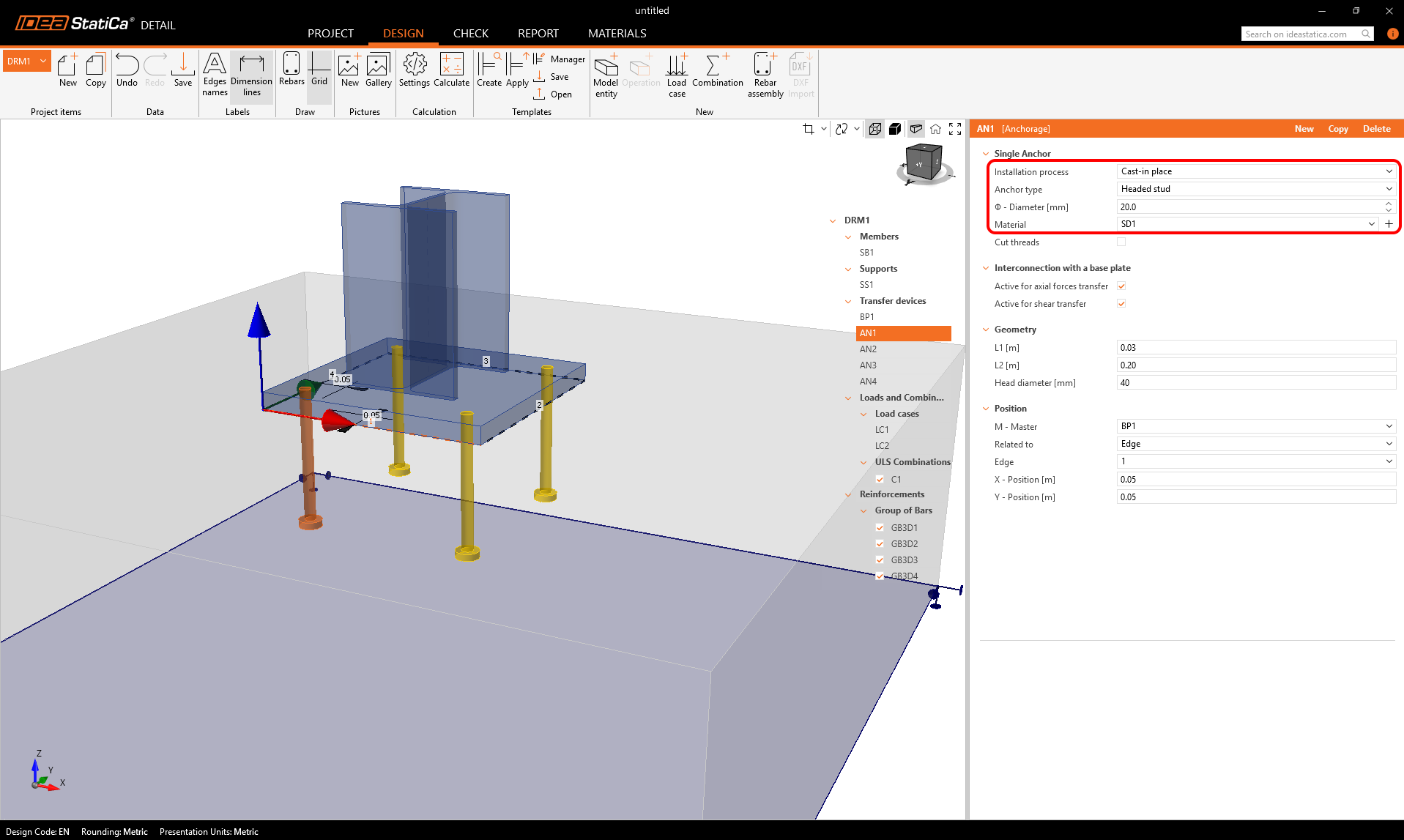

3. Fejes csap
Ez az elem mechanikailag úgy viselkedik, mint az alátétlemez, de az MPRL-ben elérhető megfelelő anyagminőségek vannak hozzárendelve. A fejes csapok csoportokba is rendezhetők a helyszínen öntött entitáson belül.
Egy új vezérlési lehetőség lehetővé teszi annak meghatározását, hogy melyik horgonycsoport melyik teherféleséget viszi át, például a nyírást a csapokhoz rendelve, míg a vasalás a húzást és a nyomást viseli.
Emellett egy leállási kritériumot vezettek be a kihúzási kapacitás ellenőrzésére a szabványkövetelmények szerint. A fej-beton vagy alátétlemez-beton érintkezésre vonatkozó határértékeket a vonatkozó szabványok szerint számítják, és egy dedikált táblázatban jelenítik meg, beleértve a normatív hivatkozást és a határerőre vonatkozó mérvadó képletet.
Utólag beépített horgonyok
1. Vasalás
Ezek a horgonyok fúrt lyukakba behelyezett és ragasztóval a környező betonhoz rögzített rudakként vannak kialakítva. A méretezési tapadási szilárdságot a mérnök közvetlenül adja meg a kiválasztott ragasztótermék műszaki dokumentációja alapján.

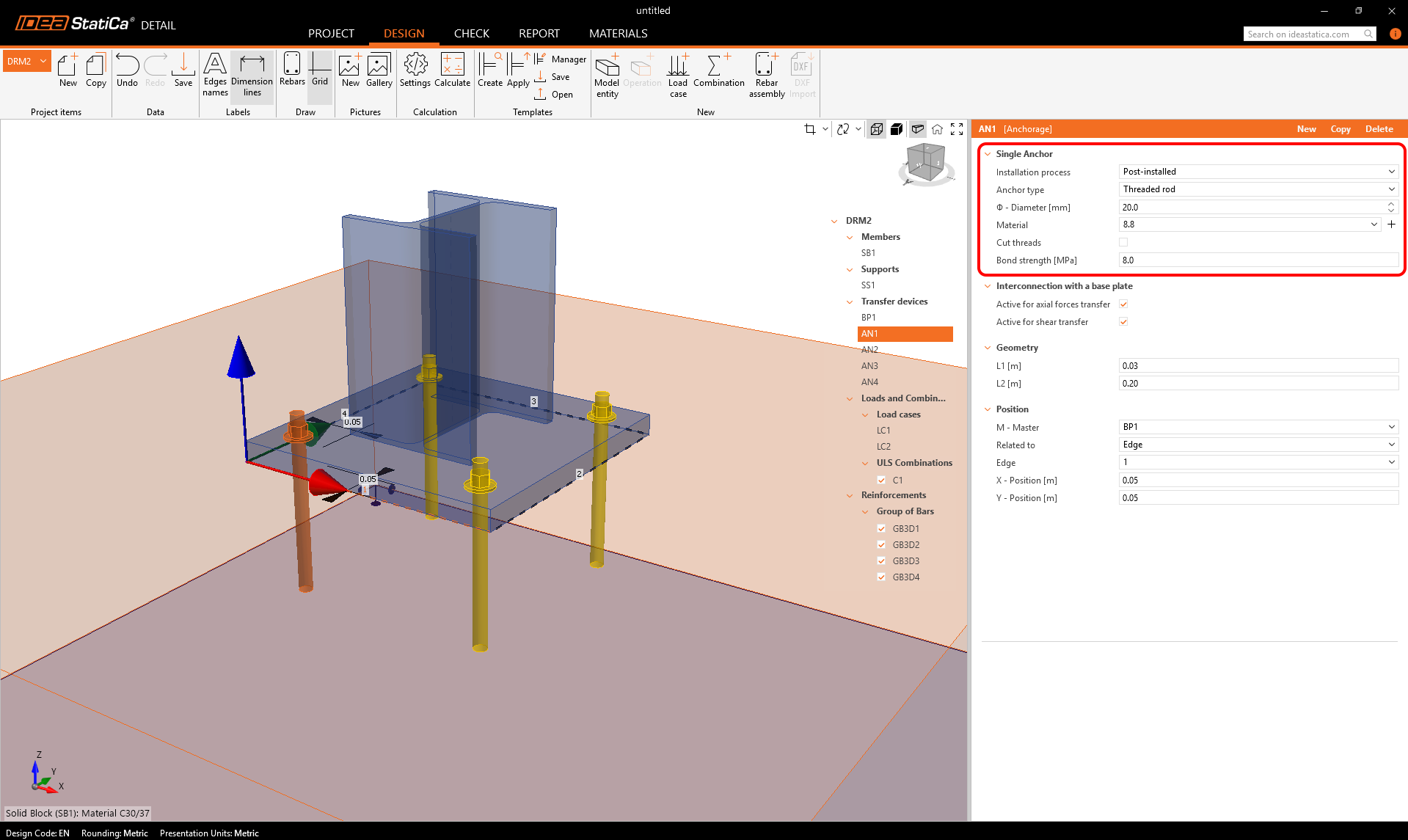

2. Menetes rúd
Ugyanúgy működik, mint az utólag beépített vasalás, de azzal az előnnyel, hogy az MPRL előre meghatározott szabványos anyagminőségeket kínál kifejezetten a menetes rudakhoz.
Integráció az IDEA StatiCa Connection-nel és a szabványokkal

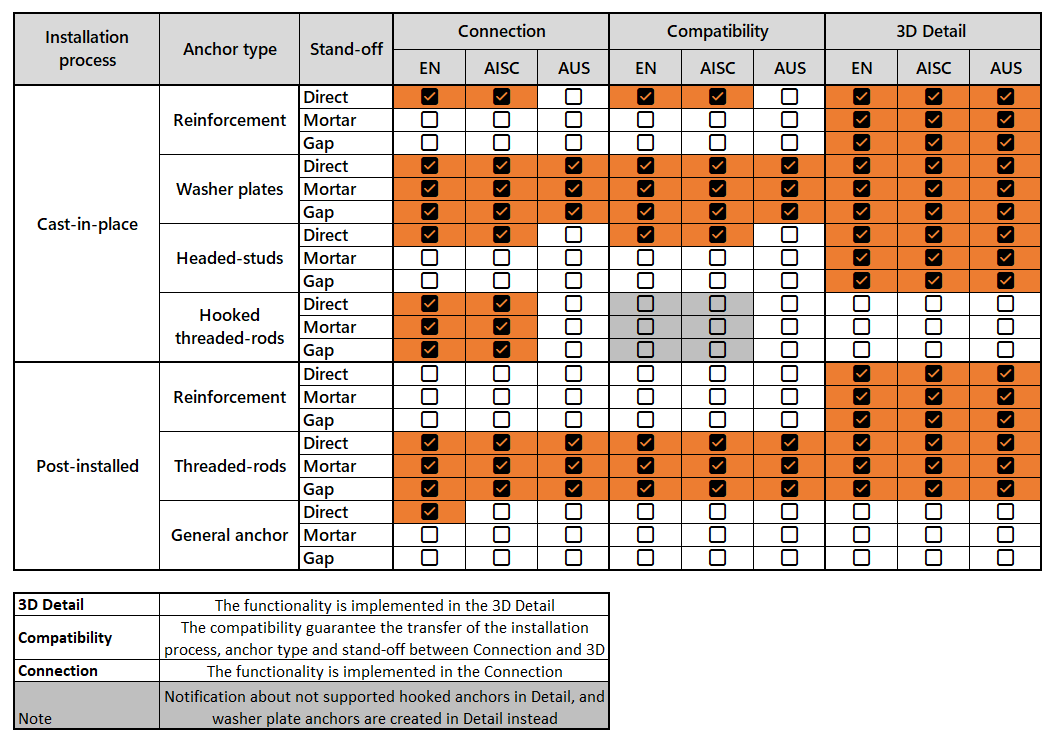

Ezek a lehetőségek összhangban vannak az IDEA StatiCa Connection-nel is. A különböző szabványokhoz való igazítás a következő táblázatban látható.
A horgonyzólemezek (talplemez, beépített lemez) lehetőségeiről bővebb információ található egy külön cikkben.
Megjelent az IDEA StatiCa 25.0 verzióban, frissítve a 25.1 verzióban.
