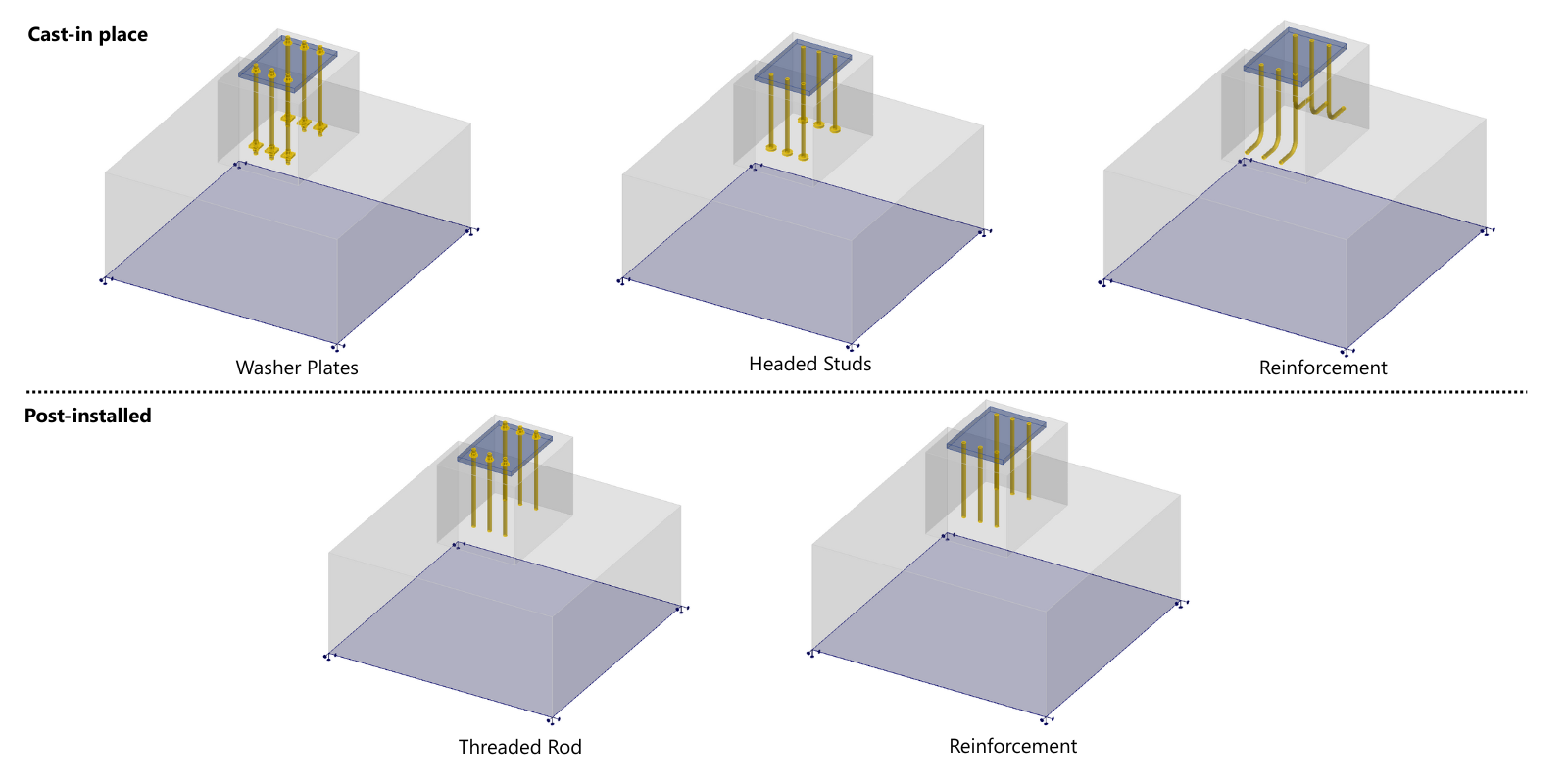

Următorul articol oferă o prezentare completă a tuturor cazurilor de ancorare care pot fi definite în IDEA StatiCa Detail.
Turnat in situ
- Armătură (începând cu versiunea 25.0)
- Placă tip șaibă (începând cu versiunea 25.1)
- Dorn cu cap (începând cu versiunea 25.1)
Ancore post-instalate (adezive)
- Armătură (începând cu versiunea 25.0)
- Tijă filetată (începând cu versiunea 25.1)
Turnat in situ

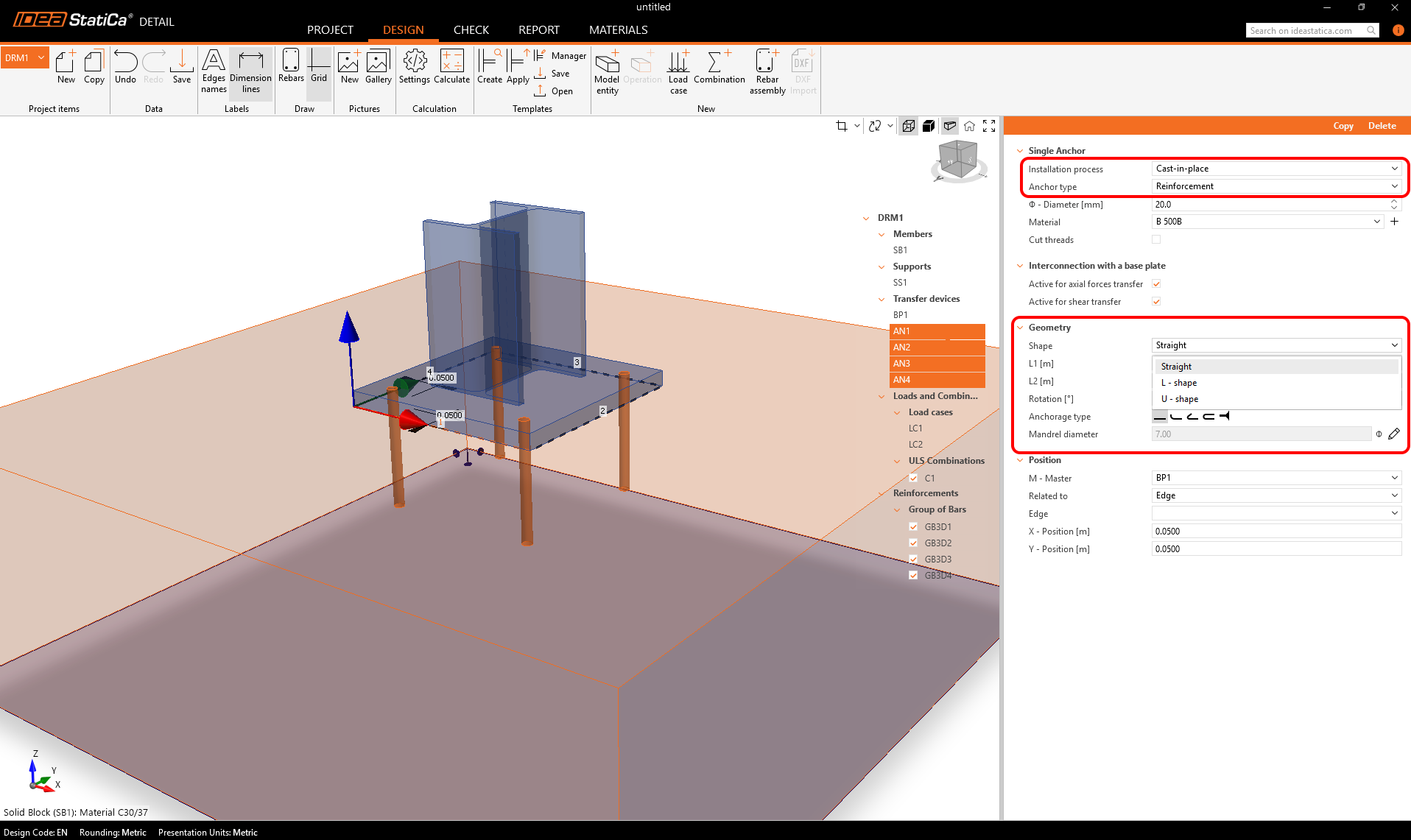

1. Armătură
Dispozitivele de fixare pot fi definite direct pentru fiecare placă specifică. Utilizatorii pot adăuga un număr nelimitat de dispozitive de fixare și pot chiar combina tipuri diferite în cadrul unei singure plăci. Acestea sunt modelate ca armătură nervurată înglobată în beton, cu rezistența la aderență calculată conform prevederilor codului, în același mod ca pentru armătura standard. La capătul ancorajului poate fi specificat un tip de ancoraj, funcționând identic cu ancorajul armăturii. În acest caz, se aplică un arc de ancoraj, cu factorul β determinat de codul selectat.
- Drept: Ancorele pot fi dispuse în rânduri și poziții urmând o cheie predefinită (similar cu amplasarea șuruburilor în îmbinări). Pot fi definite materialul, lungimea și diametrul, precum și tipul de ancoraj.
- Formă L: Configurația capătului este definită în formă de L, cu o lungime a cârligului editabilă.
- Formă U: O serie continuă de armături formând o formă de U, conectate pe ambele laturi.

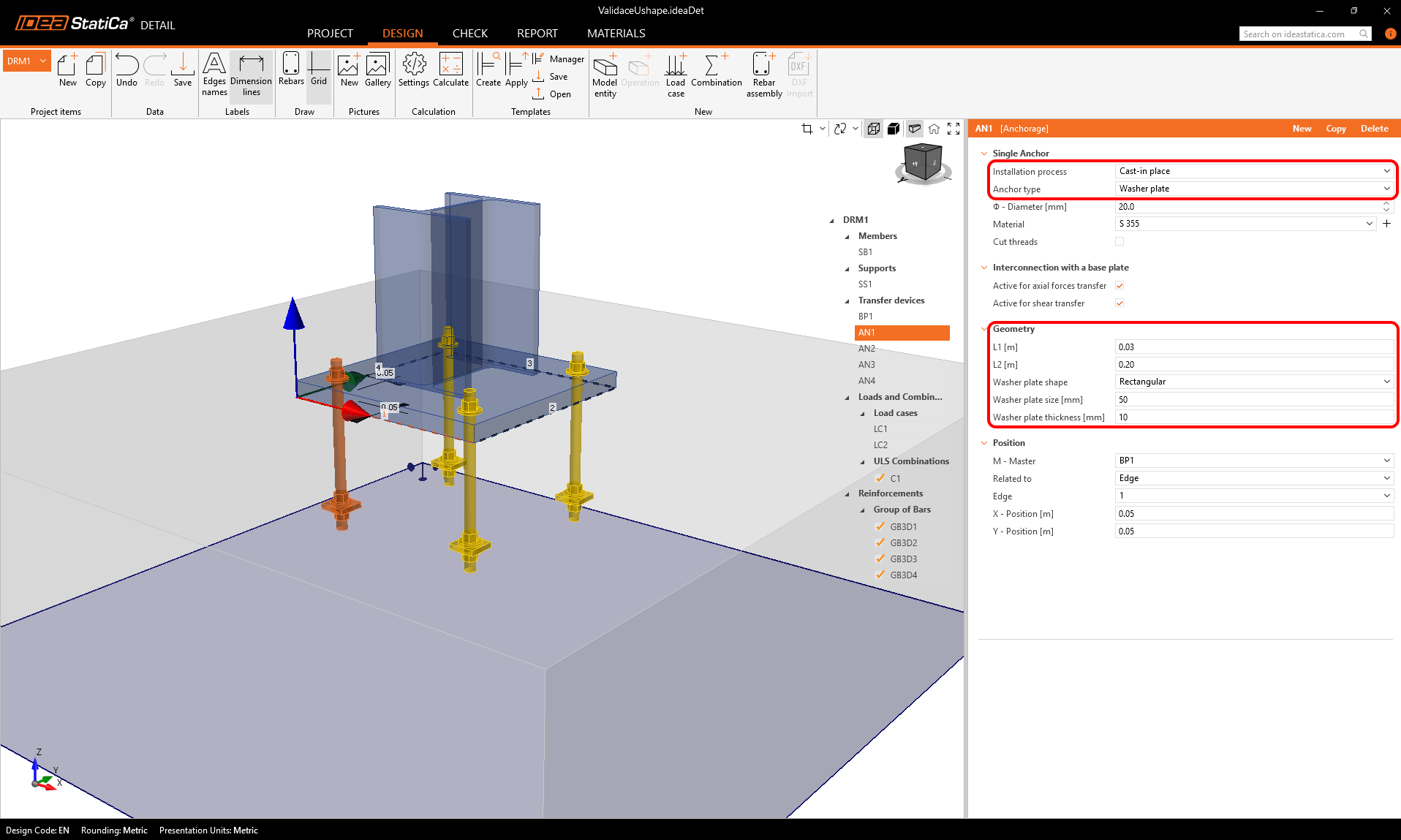

2. Placă tip șaibă
Placa tip șaibă este modelată ca un element placă-coajă atașat direct la tija ancorajului, transferând încărcarea către beton exclusiv prin contact de compresiune. Poate fi definită în formă circulară sau pătrată, cu dimensiuni complet personalizabile. Placa în sine este modelată liniar, fără plasticitate, și nu este supusă verificărilor de rezistență. Deoarece tija are rezistență la aderență zero, întreaga încărcare este transferată betonului prin placa tip șaibă.

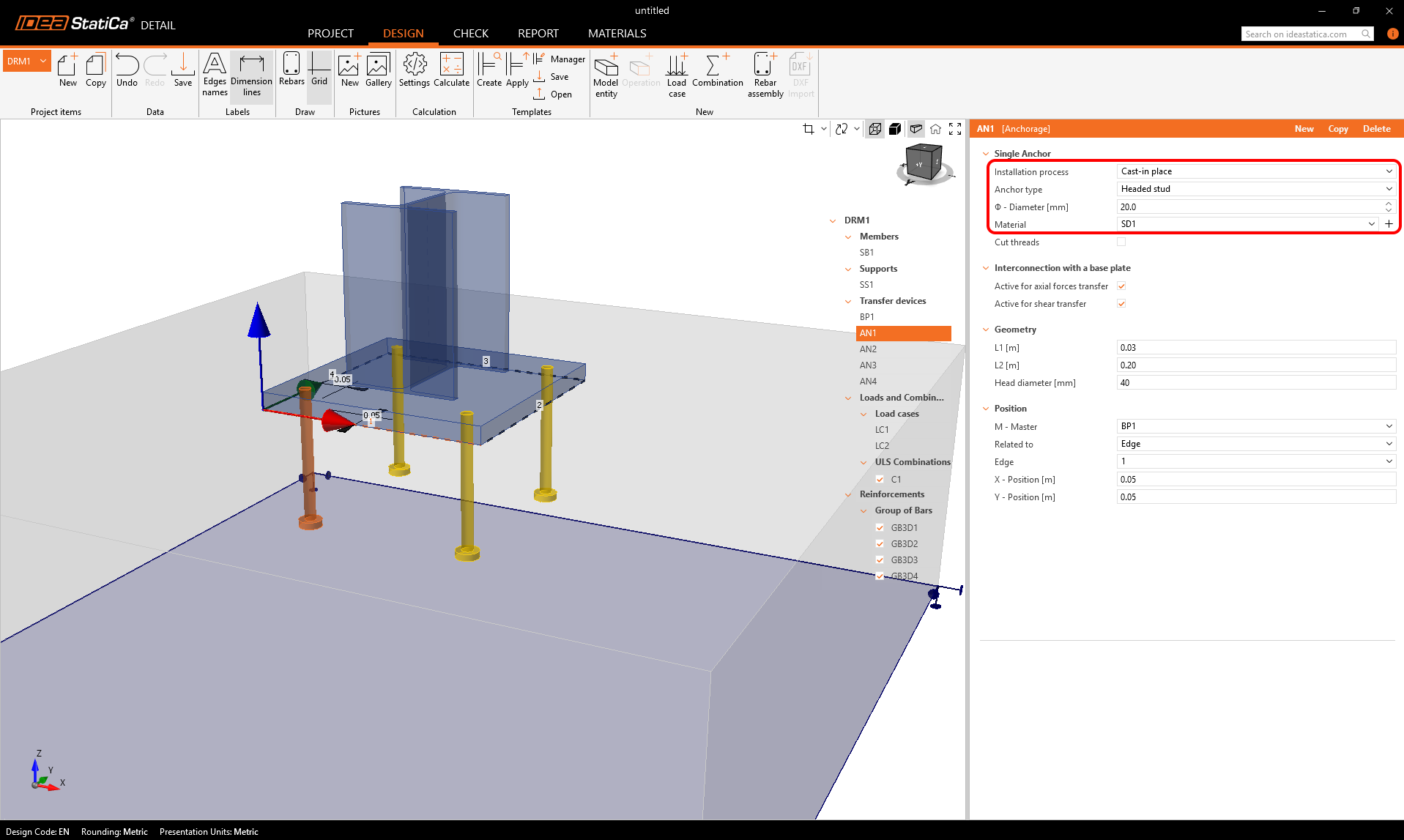

3. Dorn cu cap
Acest element se comportă mecanic ca o placă tip șaibă, dar i se atribuie clasele de material corespunzătoare disponibile în MPRL. Dornurile cu cap pot fi, de asemenea, dispuse în grupuri în cadrul entității turnate in situ.

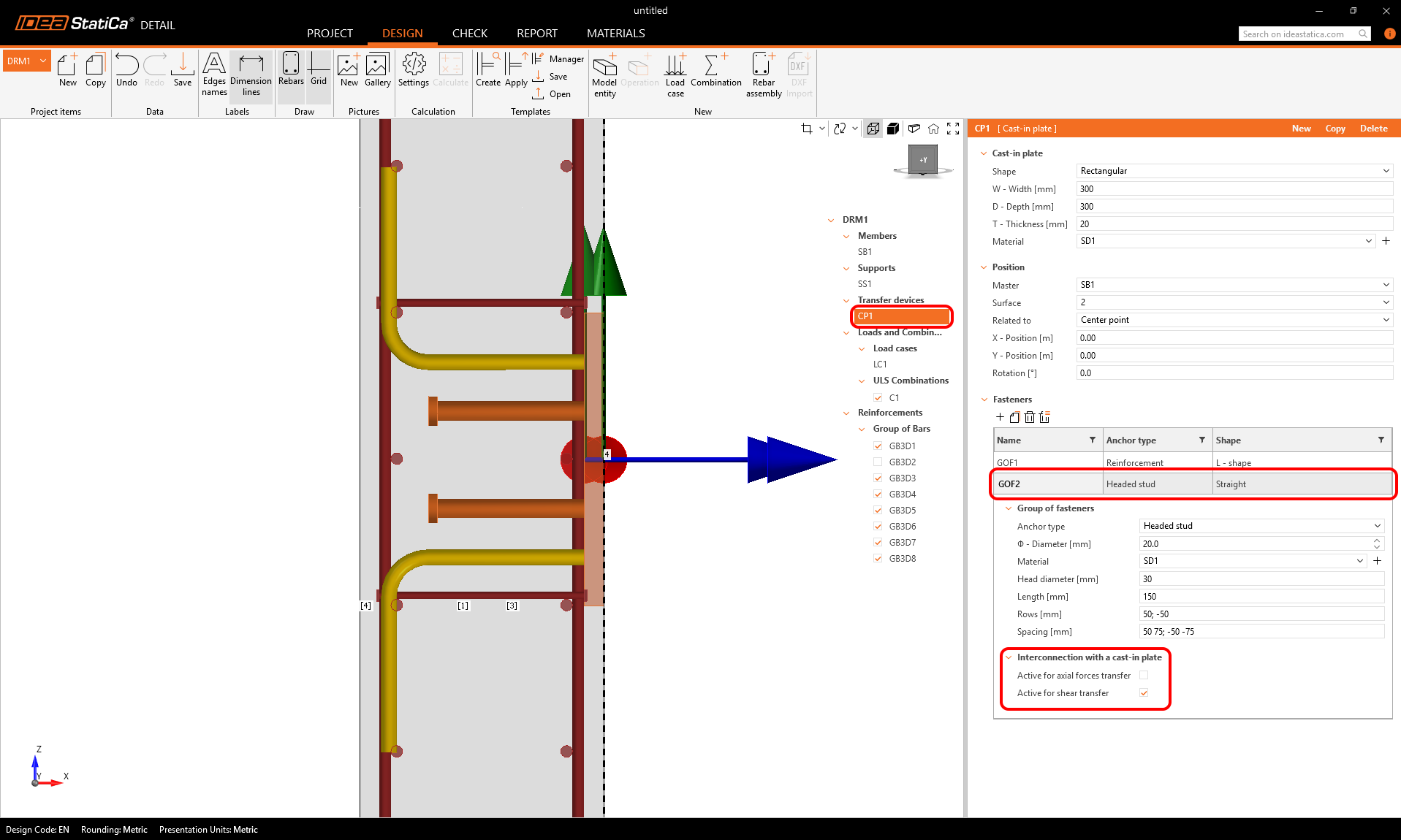

O nouă opțiune de control permite definirea grupului de ancore care transferă tipuri specifice de încărcări, de exemplu, atribuind forfecarea dornurilor, în timp ce armătura preia întinderea și compresiunea.
În plus, a fost introdus un criteriu de oprire pentru verificarea capacității de smulgere în conformitate cu cerințele codului. Valorile limită pentru contactul cap-beton sau placă tip șaibă-beton sunt calculate conform standardelor relevante și prezentate într-un tabel dedicat, inclusiv referința normativă și formula de calcul pentru forța limită.
Ancore post-instalate
1. Armătură
Aceste ancore sunt proiectate ca bare instalate în găuri forate și fixate în betonul înconjurător cu ajutorul adezivului. Rezistența de calcul la aderență este specificată direct de inginer pe baza documentației tehnice a produsului adeziv ales.

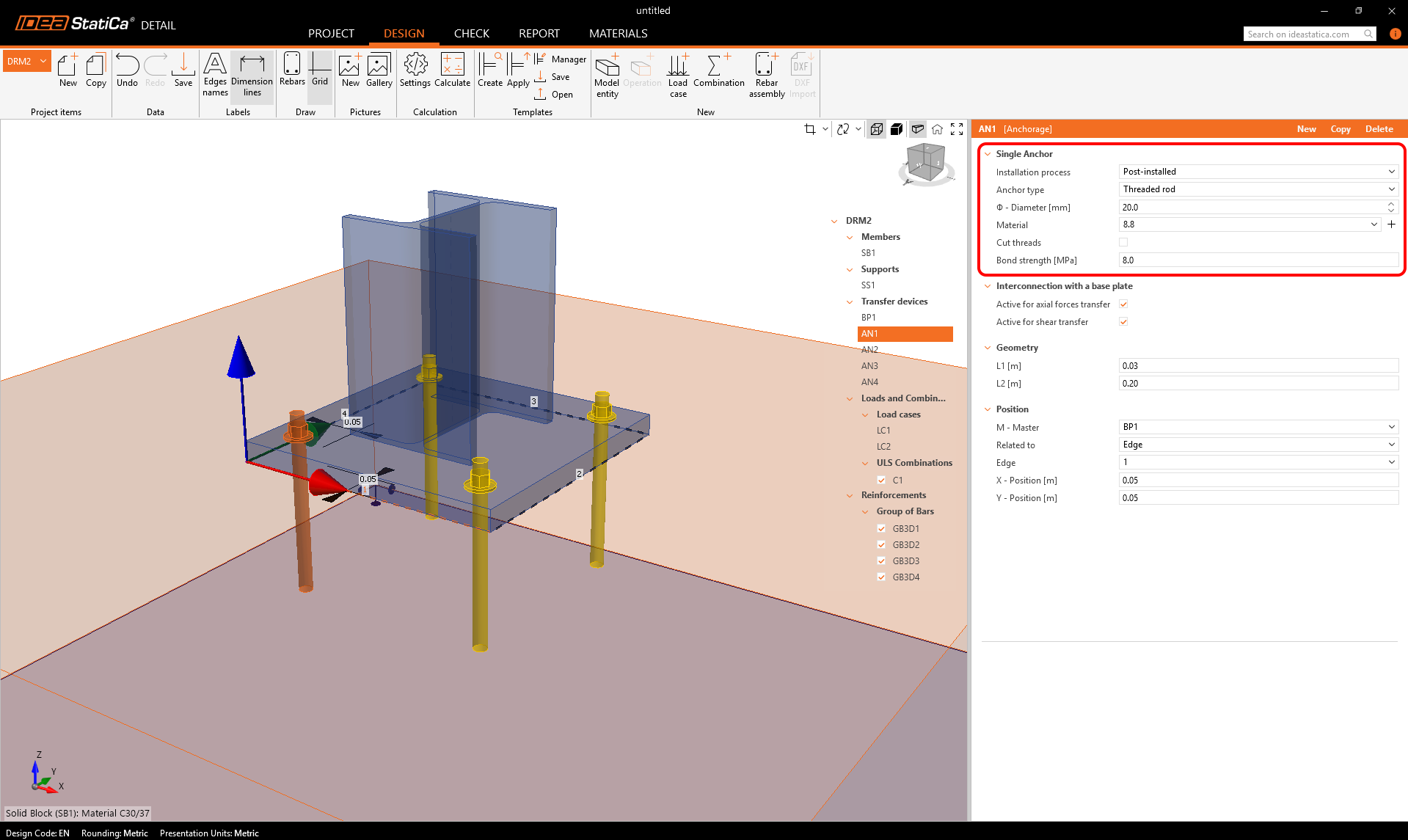

2. Tijă filetată
Funcționează în același mod ca armătura post-instalată, dar cu avantajul că MPRL oferă clase de material standard predefinite specific pentru tije filetate.
Integrare cu IDEA StatiCa Connection și coduri

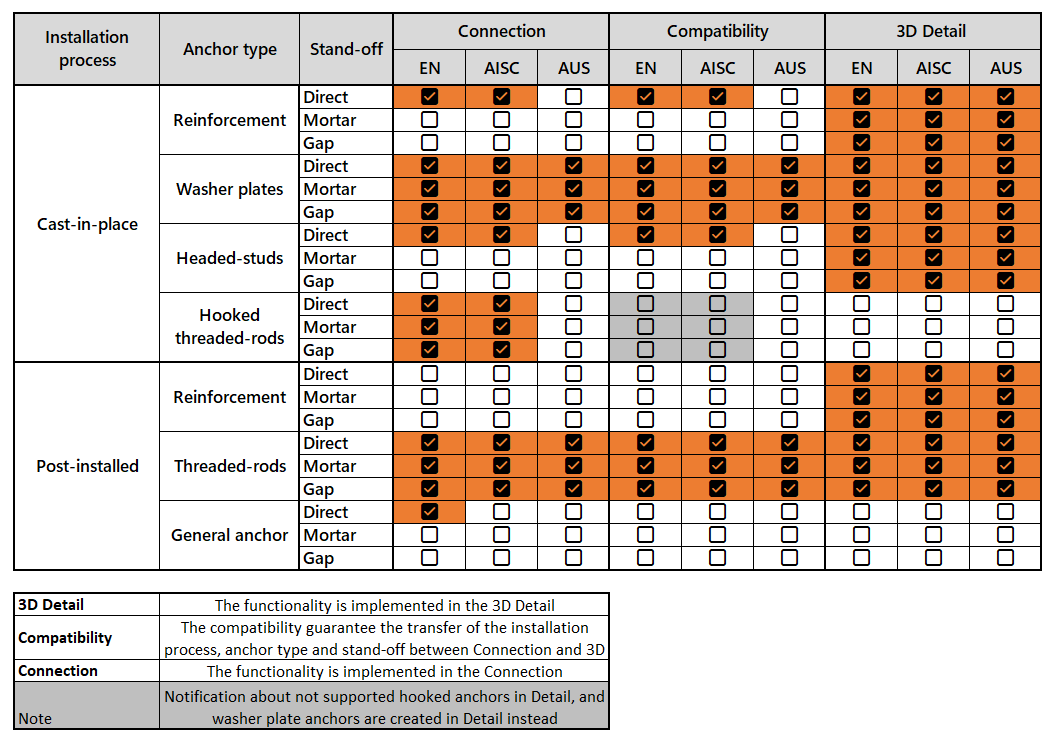

Aceste opțiuni sunt, de asemenea, compatibile cu IDEA StatiCa Connection. Modul în care acestea sunt aliniate la diferite standarde poate fi observat în tabelul următor.
Mai multe informații despre opțiunile plăcilor de ancorare (placă de bază, placă turnată in situ) pot fi găsite într-un articol separat.
Lansat în IDEA StatiCa versiunea 25.0, actualizat în versiunea 25.1.
