Aquí se presenta una descripción general de los escenarios comunes de separación, incluyendo junta de mortero, tuercas y holguras. Más adelante en el artículo, puede encontrar una explicación de la función Rosca cortada, que, cuando se utiliza correctamente, puede ayudarle a lograr una representación precisa del comportamiento articulado frente al fijo del anclaje–placa. La función mejora la precisión física sin comprometer la eficiencia del cálculo.
1. Opciones de placa base

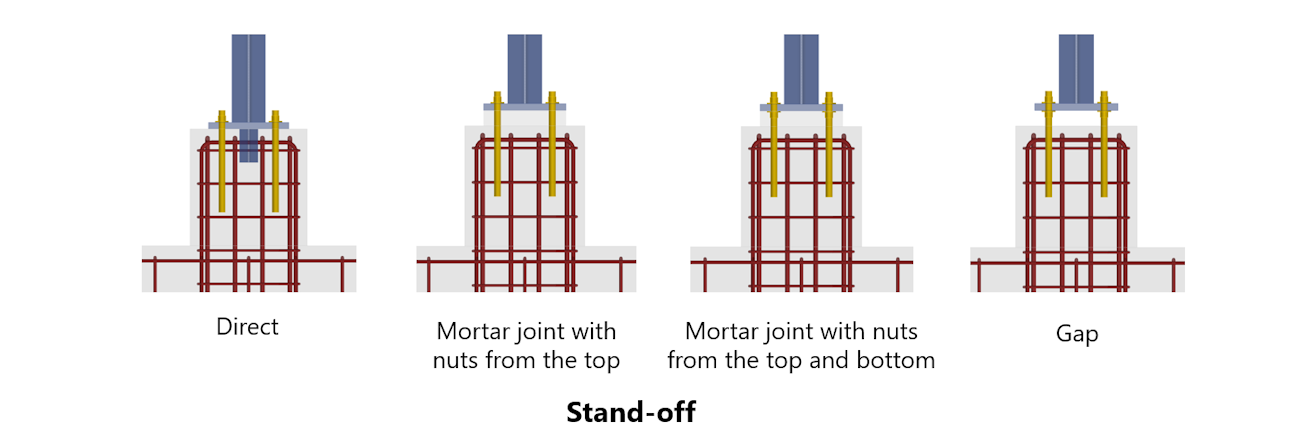

Separación

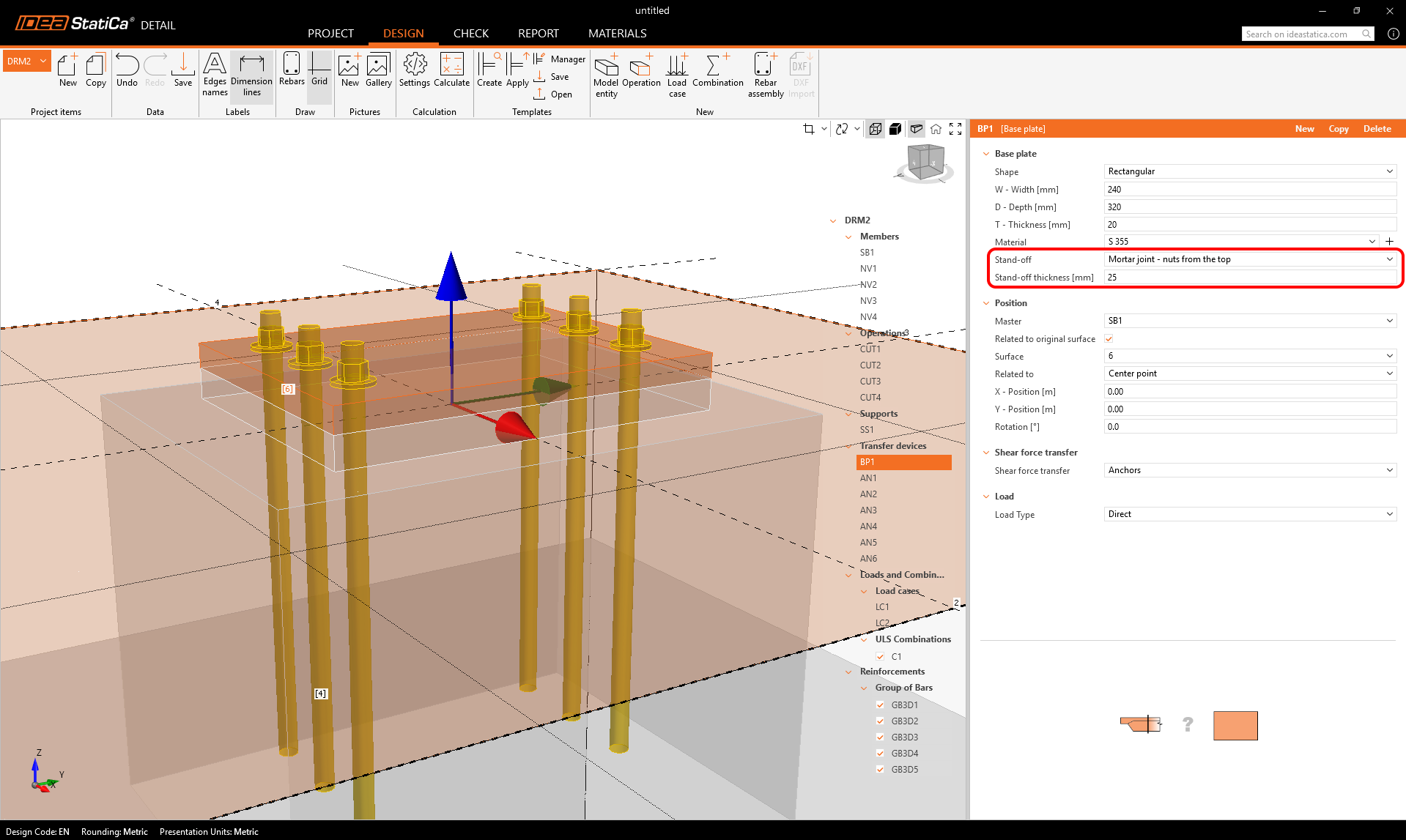

- Junta de mortero – tuercas por la parte superior: se puede definir una capa de mortero con un espesor especificado. Los anclajes se conectan únicamente por la parte superior, modelando un comportamiento articulado.

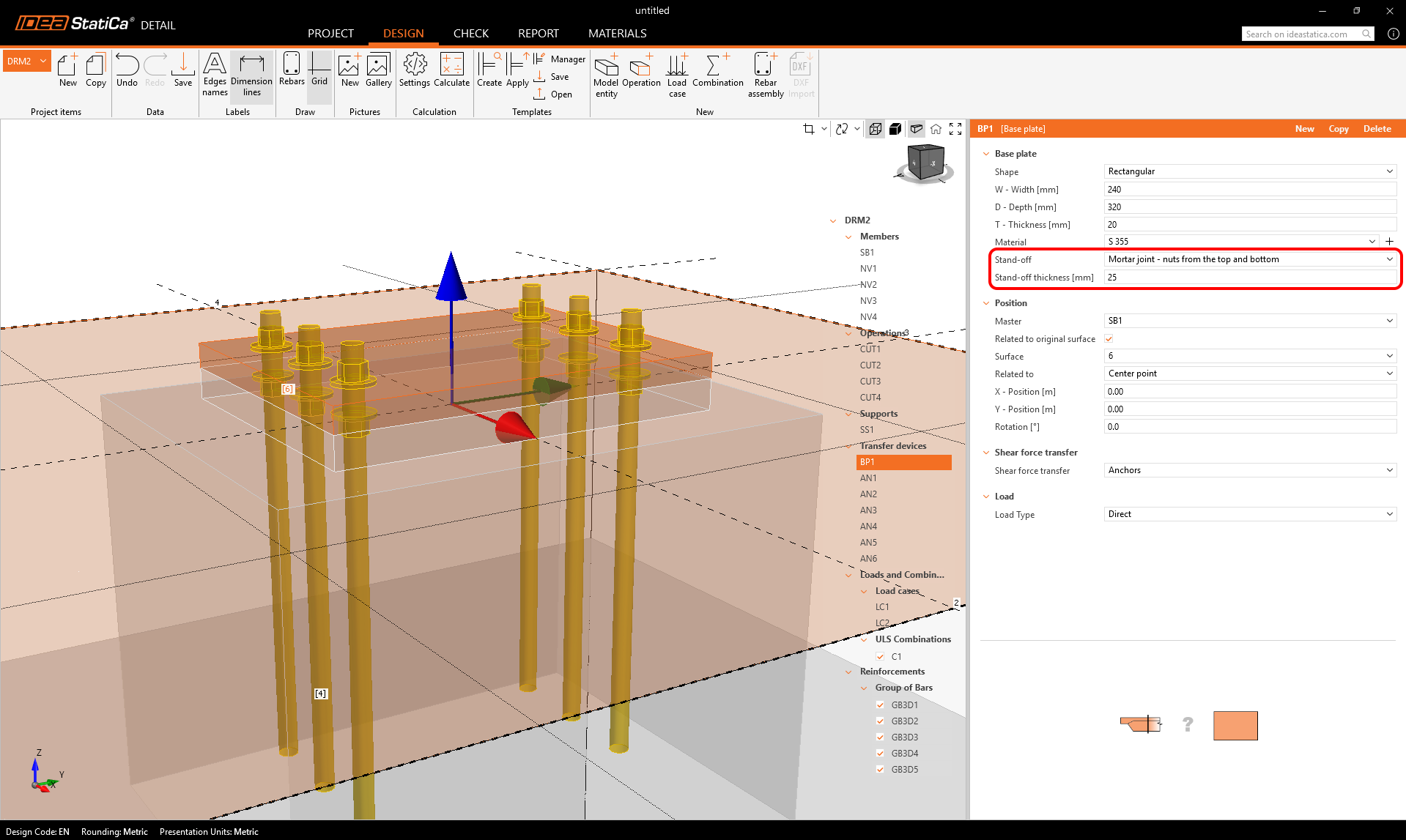

- Junta de mortero – tuercas por la parte superior e inferior: una capa de mortero con tuercas en ambos lados, que permite una conexión fija anclaje–placa.
- Holgura: se puede especificar una separación vertical bajo la placa. Los anclajes quedan entonces directamente cargados, sin contacto entre la placa y el hormigón.
Tipos de anclaje
Los usuarios pueden añadir un número ilimitado de elementos de fijación e incluso combinar múltiples tipos dentro de una sola placa. Puede encontrar más información sobre los tipos de anclaje (hormigonado in situ y anclajes postinstalados) en el artículo Definición de anclaje individual.
Opción de rosca cortada
La casilla de verificación en las propiedades del anclaje le permite controlar cómo se conecta el anclaje a la placa base y define qué comportamiento esperar de la unión acero-hormigón.

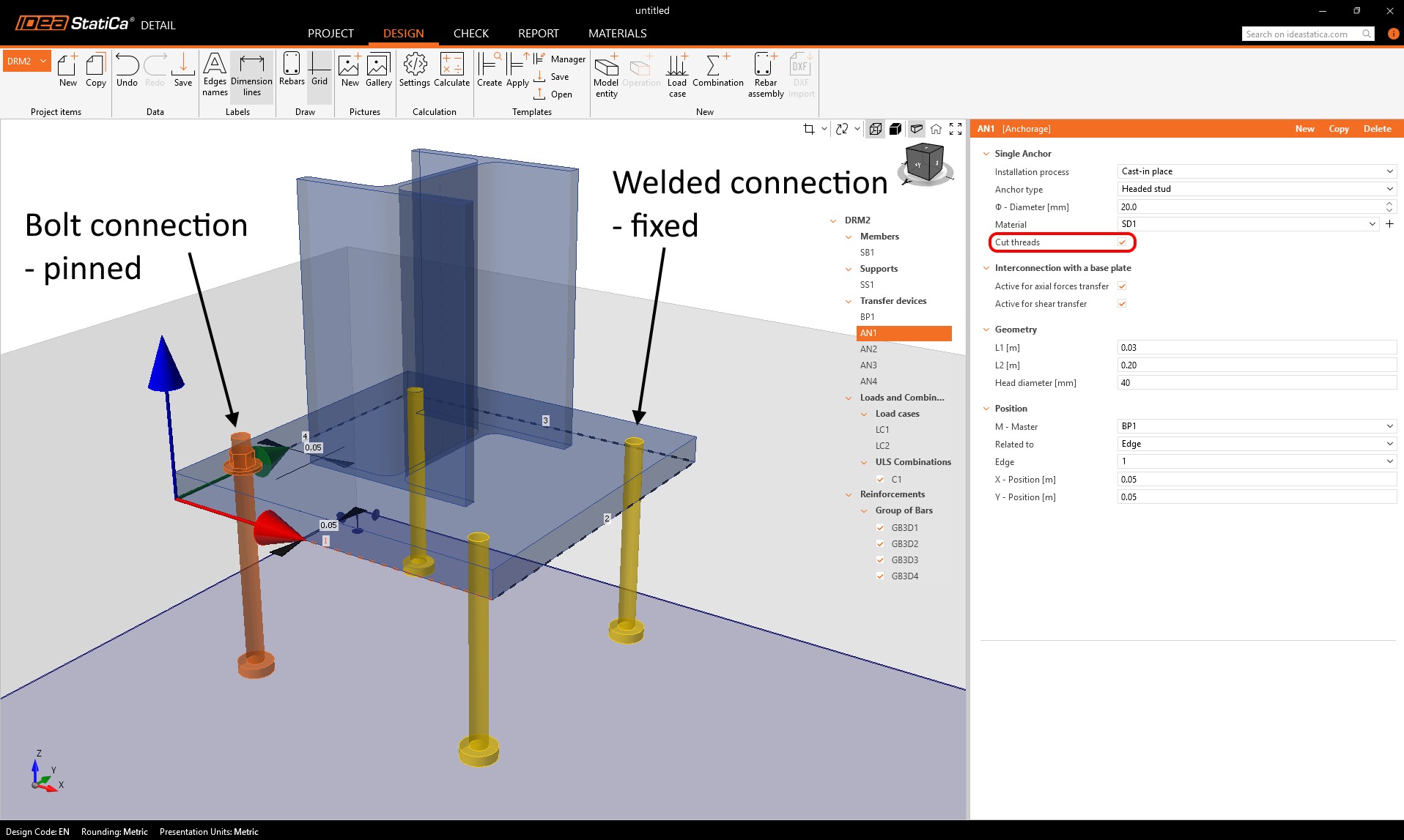

- Para pernos con cabeza y armadura embebida conectada a la placa base (no para placas embebidas), distingue entre una conexión con perno (articulada) y una conexión soldada (fija) — visible en la escena 3D.
- La forma de conexión del anclaje a la placa tiene una influencia significativa en la resistencia al cortante desde el punto de vista del apoyo del hormigón

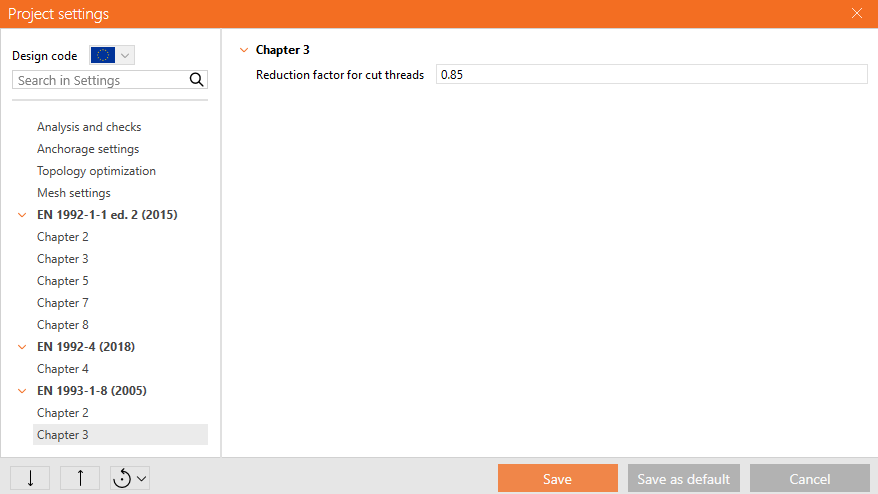

Para EN, la resistencia del anclaje con rosca cortada se reduce según EN 1993-1-8 3.6.1 (3). Se puede configurar en los ajustes del proyecto.
Notas técnicas
- La capa de mortero se modela como un elemento lámina, teniendo en cuenta su rigidez, siendo incompresible. Esto ayuda a redistribuir las fuerzas locales al hormigón y es válido para espesores de relleno típicos utilizados en la práctica: 25-50 mm.
- La distinción entre tuercas solo por la parte superior (interconexión articulada entre el anclaje y la placa base) frente a superior e inferior (interconexión fija entre el anclaje y la placa base) influye considerablemente en la capacidad al cortante desde el punto de vista del apoyo del hormigón.

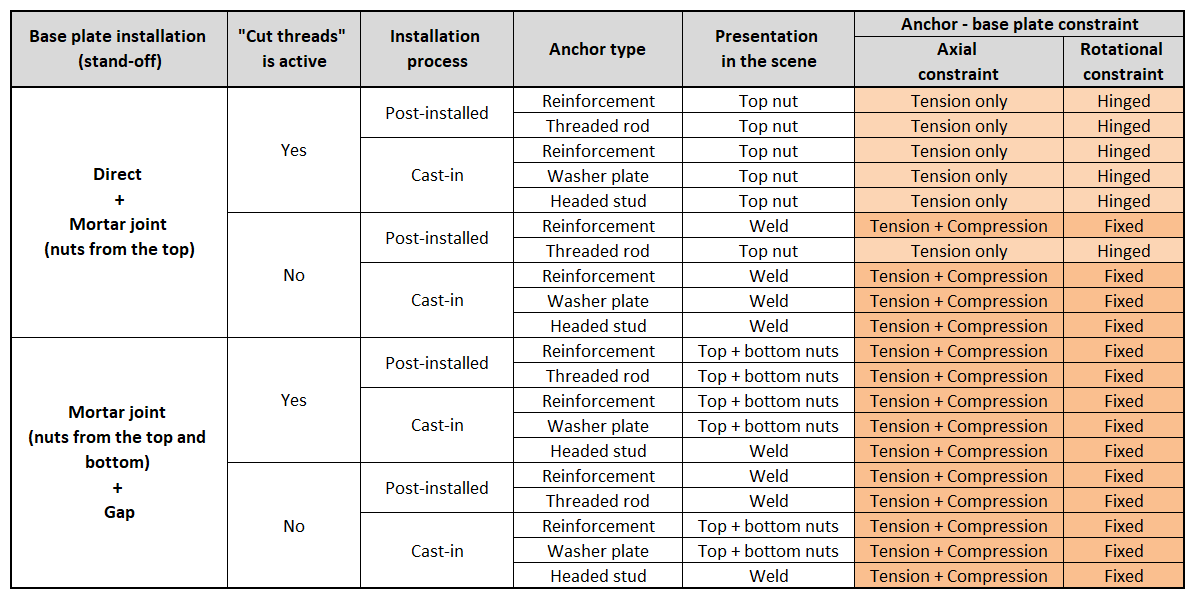

A continuación se muestra una tabla resumen que explica las restricciones axiales y rotacionales entre la placa base y el anclaje.
Estos ajustes de separación son transferibles al importar modelos desde Connection.
Las juntas de mortero y las holguras también están disponibles.
2. Opciones de placas embebidas

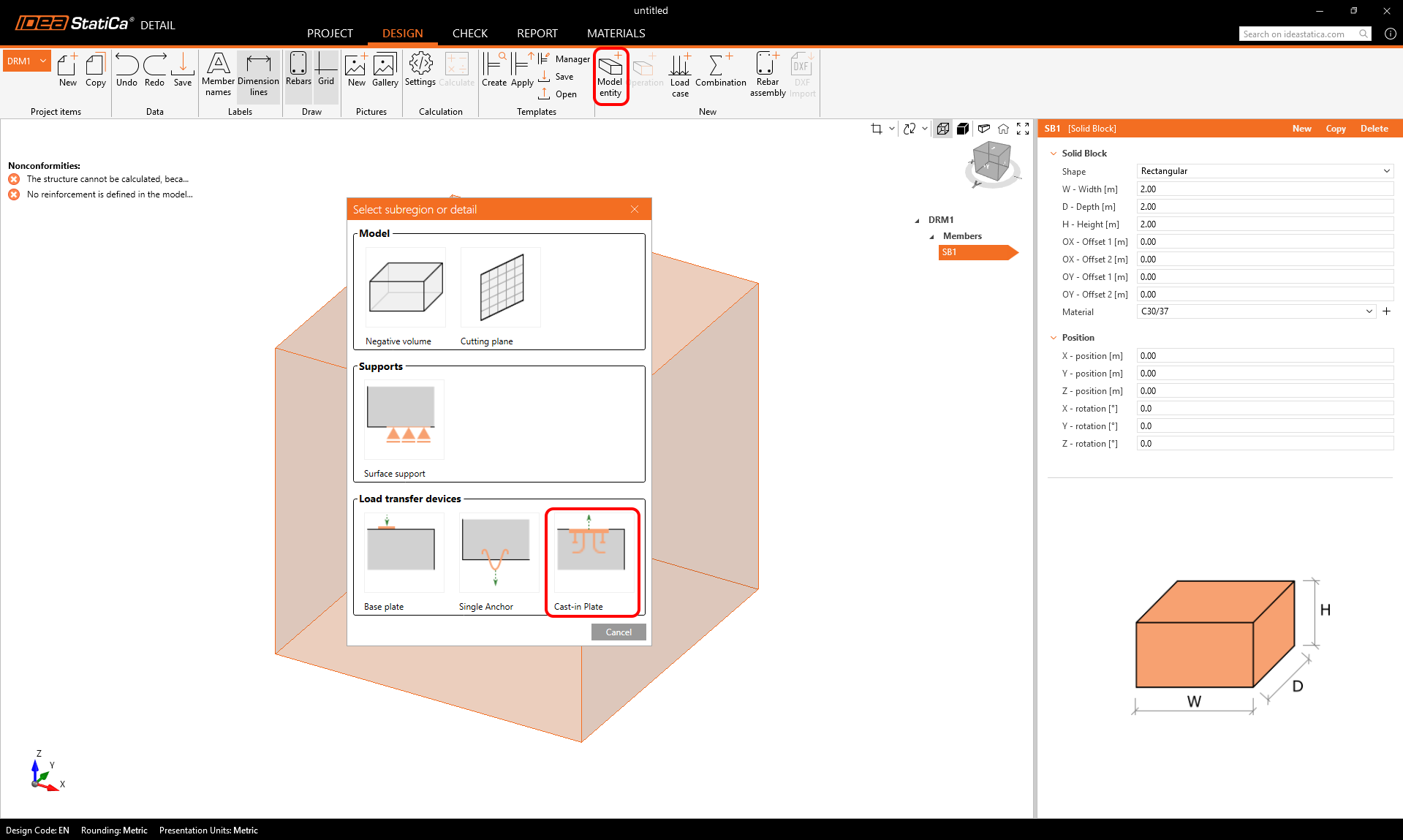

Las placas embebidas están disponibles como Dispositivo de Transferencia de Carga en la selección de entidades del modelo. La geometría y posición de la placa se pueden definir en una única cuadrícula de propiedades, mientras que una tabla adicional permite a los usuarios añadir y combinar múltiples grupos de elementos de fijación.
Tipos de anclaje
Los elementos de fijación se pueden definir directamente para cada placa específica. Los usuarios pueden añadir un número ilimitado de elementos de fijación e incluso combinar múltiples tipos dentro de una sola placa. Puede encontrar más información sobre los tipos de anclaje relacionados con la placa embebida en un artículo separado.
Comportamiento del modelo
Los anclajes se tratan como elementos que resisten tanto cortante como tracción, ya que están soldados a la placa. Su evaluación sigue los mismos principios que los anclajes estándar. Para más información, consulte el Trasfondo Teórico.
Publicado en IDEA StatiCa versión 25.1.
