CM2 MeshTools SDK 메셔를 사용하면, 즉 최신 메시 알고리즘을 적용하면 매끄러운 메시 구조를 제공합니다.

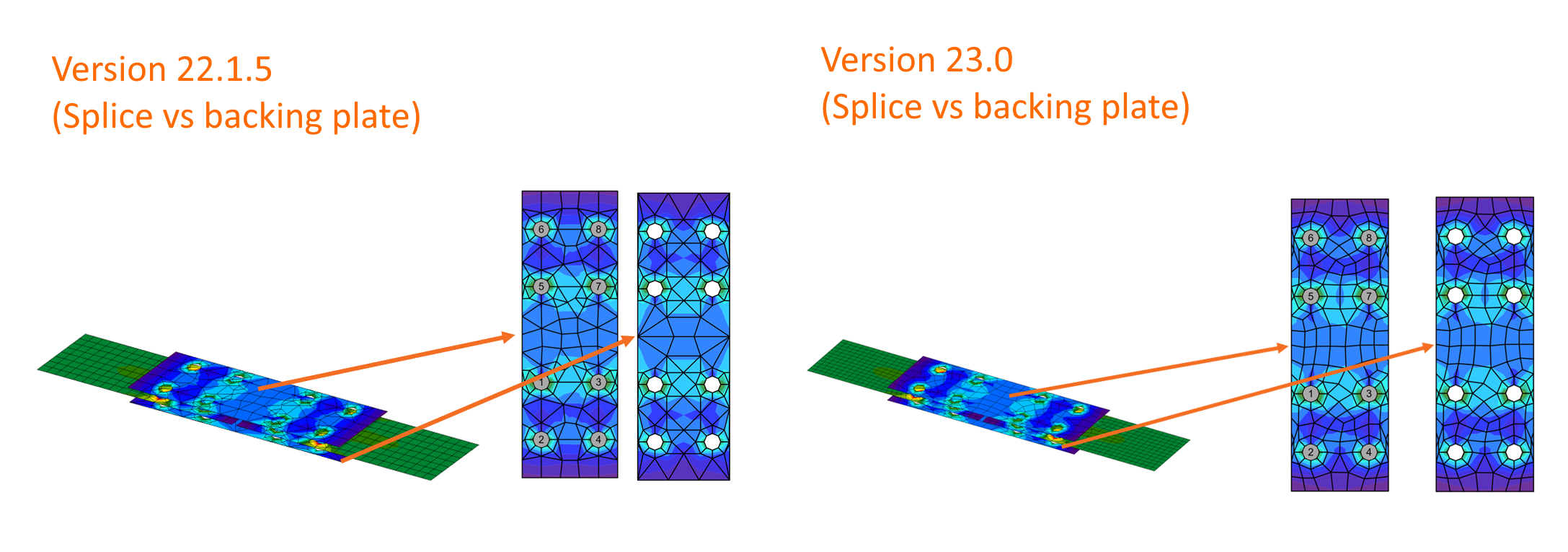

또한 모든 플레이트에서 더 나은 분포를 보장하기 위해 최신 메시 생성 규칙을 프로그래밍했습니다. 스플라이스 플레이트 및 뒷댐 플레이트로 구성된 연결부, 중간 스티프너 부재, 또는 사용자 정의 엔드 플레이트로 사용되는 스티프너 플레이트는 더욱 높은 해석 정밀도를 위해 조정되었으며 연결부의 다른 부분과 더 잘 일치합니다.

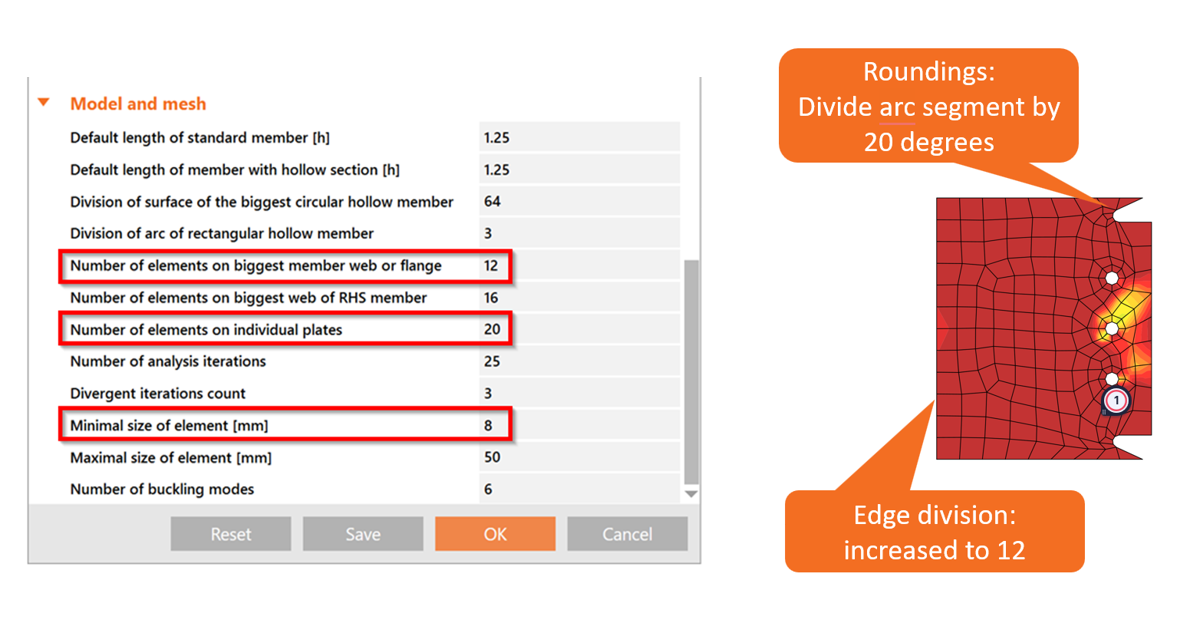

또한 요소의 최소 크기 및 플레이트의 요소 수와 같은 메시 설정의 기본값이 코드 설정에서 개선되었습니다.
출시: IDEA StatiCa 버전 23.0.

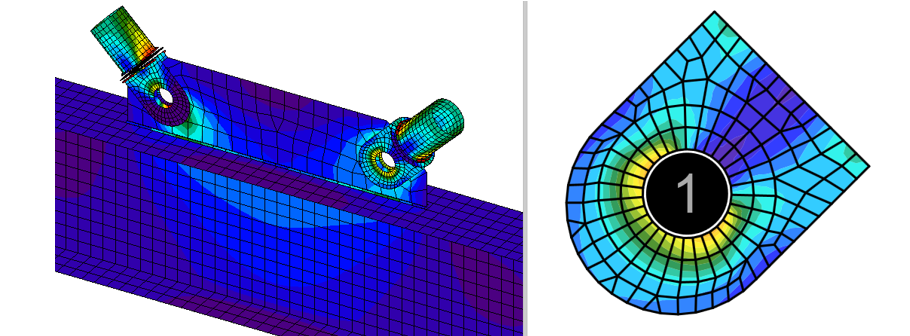

볼트 및 핀 구멍 주변의 정밀한 메시
IDEA StatiCa Connection의 메시는 자동으로 생성됩니다. 사용자는 메시 크기만 조정할 수 있으며, 이는 메시가 적절하게 생성되지 않을 수 있는 특정 경우를 방지하여 사용자가 매우 세밀한 메시를 설정하려는 시도를 줄여줍니다. 이 조정이 전체 모델의 메시에 영향을 미쳐 계산 문제를 일으키거나, 핀에 사용되는 것과 같이 상대적으로 작은 플레이트의 특히 큰 구멍 주변의 기본 메시가 부정확하게 구성되는 것을 방지하기 위해, 메시 알고리즘은 결과 메시가 정확하도록 보장합니다:
메시 알고리즘의 크기 규칙을 참조하십시오:
링의 요소 수:
- n = (2x π x 외부 반경)/요소 크기
- 외부 반경 = 2x 메시 링
- n ≥ 8
링의 수:
- 링의 수 = 볼트 구멍 반경/요소 크기
- 링의 수 = ≥ 1
슬롯형 구멍:
- 원형 구멍과 동일한 수의 요소를 포함하지만, 형상이 타원형으로 늘어납니다.
이는 재료 거동을 정확하게 나타내는 더 정밀한 메시를 제공하며, 특히 더 작은 플레이트 내에 더 큰 개구부가 위치하는 경우에 유용합니다.
출시: IDEA StatiCa 버전 24.1.
CHS 부재의 메시 변경사항

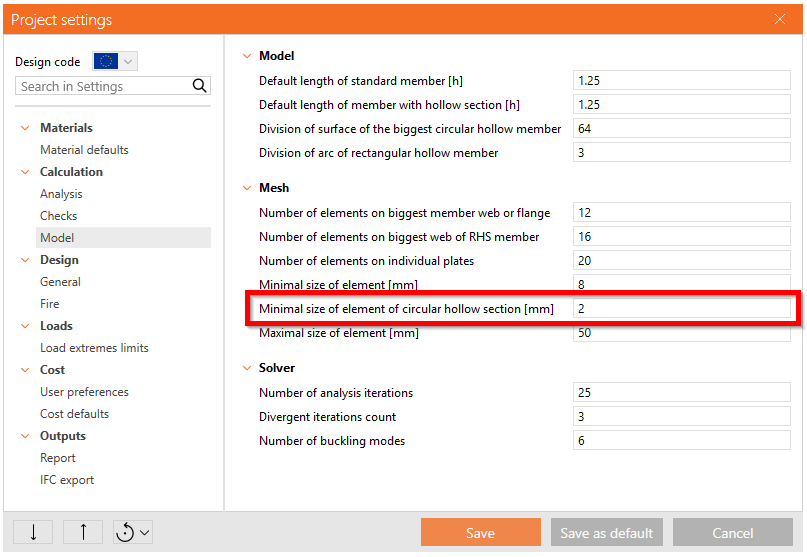

원형 중공 단면(CHS)의 계산 모델이 수치 정확도와 결과 일관성을 향상시키기 위해 개선되었습니다. 최소 유한요소 크기 설정은 프로젝트 설정에서 사용할 수 있으며, 소형 튜브 직경(D < 160 mm)에서도 정사각형 메시를 적용할 수 있습니다.

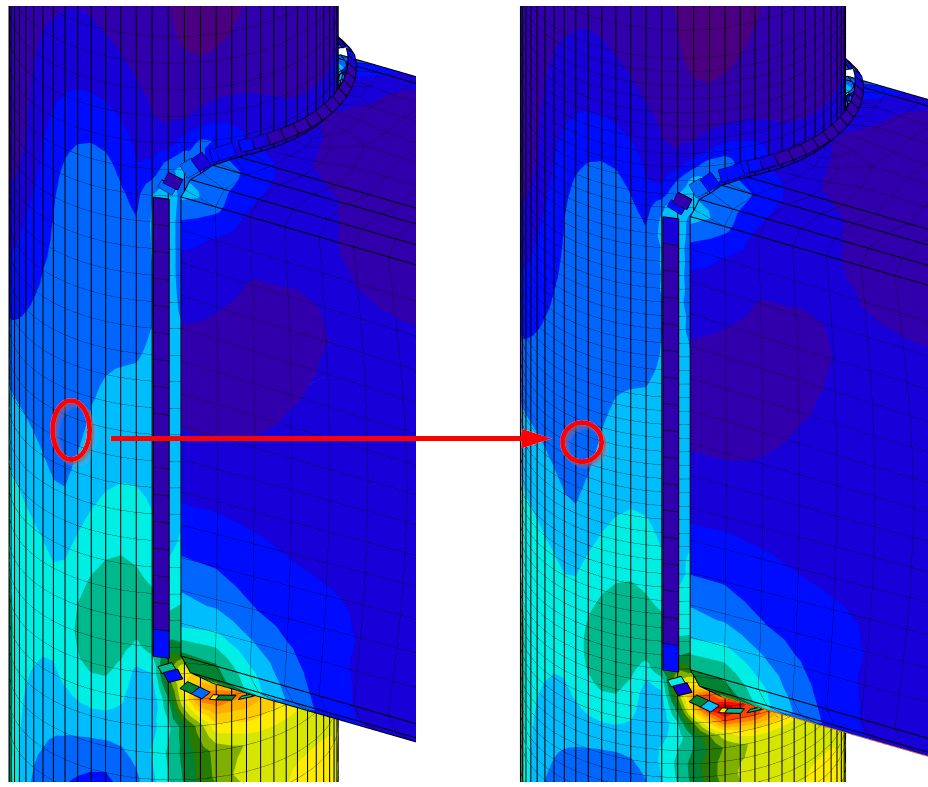

이 조정은 소형 직경에서 직사각형 요소가 생성되어 약간 비보수적인 결과를 초래할 수 있었던 제한을 제거합니다.

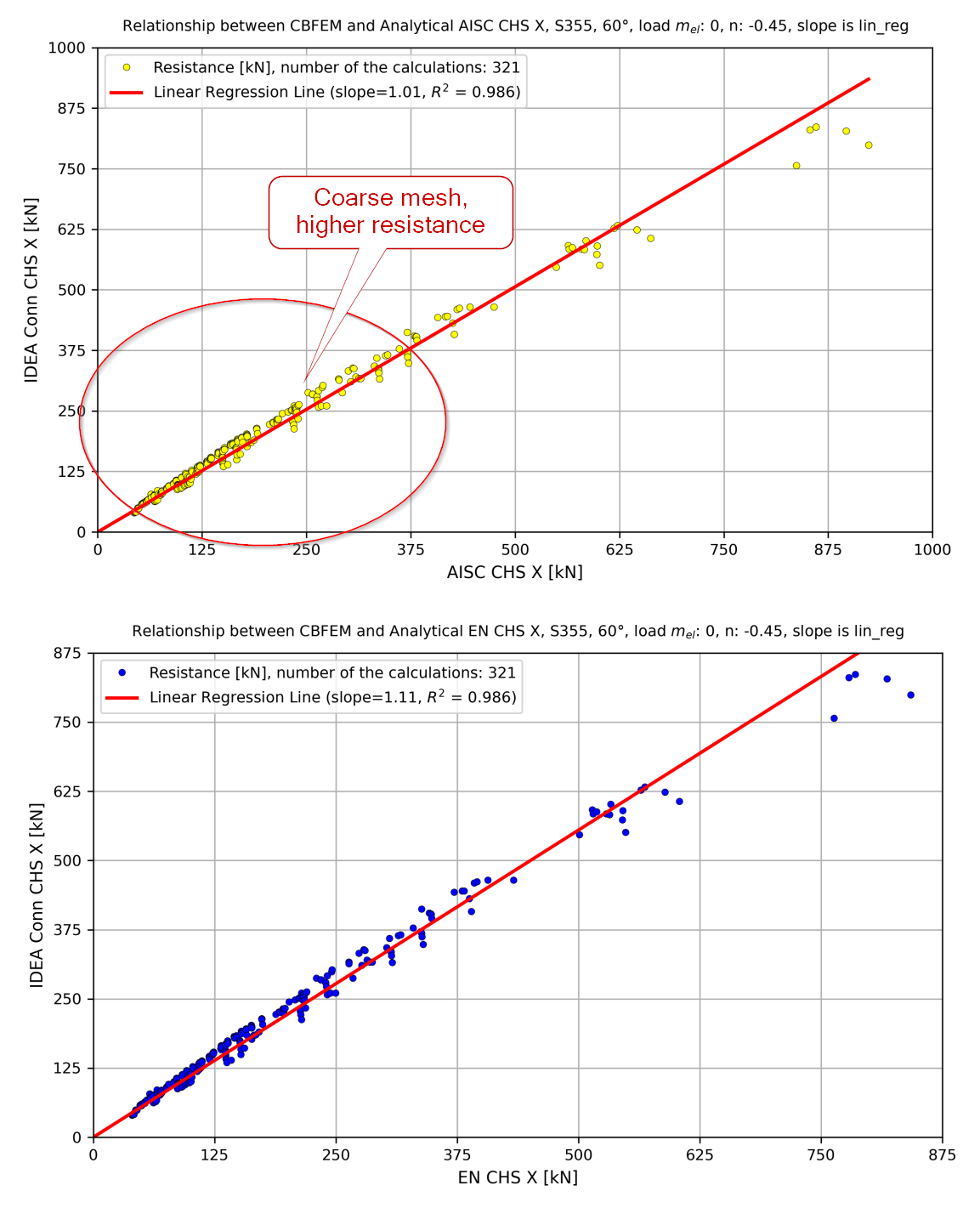

모든 CHS 형상에 걸쳐 메시 패턴을 표준화함으로써, 이 접근 방식은 더 안정적이고 현실적인 응력 및 변형 출력을 제공합니다. 소형 튜브는 이제 참조 곡선과 일치하는 거동을 나타내어, 예측된 저항력이 안전하고 규정을 준수하는 한계 내에 유지되도록 합니다.
출시: IDEA StatiCa 버전 25.1.
