ผลลัพธ์ที่ราบรื่นด้วยการแบ่งตาข่ายที่แม่นยำ

This article is also available in

จากการวิจัยอย่างต่อเนื่องของทีมนักพัฒนา Solver ของเรา เราจึงนำการปรับปรุงครั้งสำคัญมาสู่การสร้างตาข่ายสำหรับแบบจำลอง Finite Element ในแอปพลิเคชัน Connection และ Member อยู่เสมอ ขณะนี้ตัวสร้างตาข่ายให้ผลลัพธ์ที่ราบรื่นยิ่งขึ้น และด้วยเหตุนี้จึงมีความแม่นยำมากขึ้น

การใช้ mesher CM2 MeshTools SDK ซึ่งหมายถึงการนำอัลกอริทึมการแบ่งตาข่ายล่าสุดมาใช้ ช่วยให้ได้โครงสร้างตาข่ายที่ราบรื่น

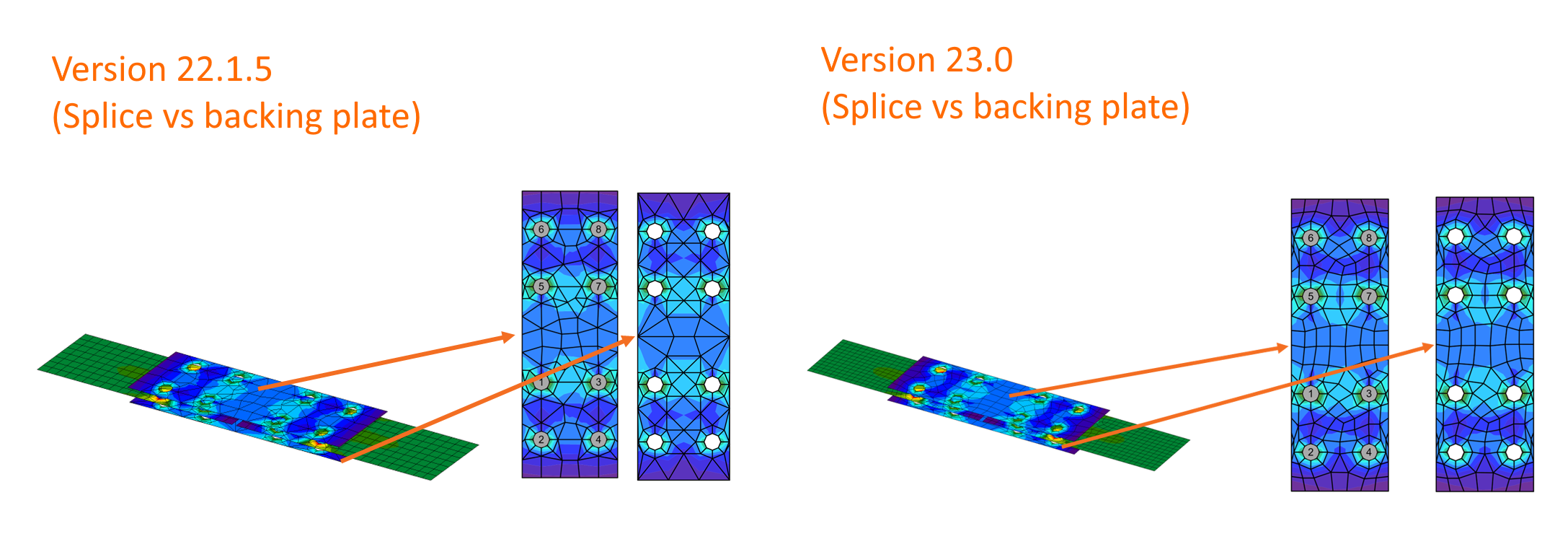

เรายังได้เขียนโปรแกรมกฎการสร้างตาข่ายใหม่ล่าสุดเพื่อให้มั่นใจว่ามีการกระจายที่ดีขึ้นในแผ่นทั้งหมด การเชื่อมต่อที่ประกอบด้วยแผ่นต่อและแผ่นรองหลัง ชิ้นส่วนเสริมความแข็งระดับกลาง หรือแผ่นเสริมความแข็งที่ใช้เป็นแผ่นปลายแบบกำหนดเอง ได้รับการปรับแต่งเพื่อความแม่นยำในการวิเคราะห์ที่สูงยิ่งขึ้นและสอดคล้องกับส่วนอื่นๆ ของการเชื่อมต่อได้ดียิ่งขึ้น

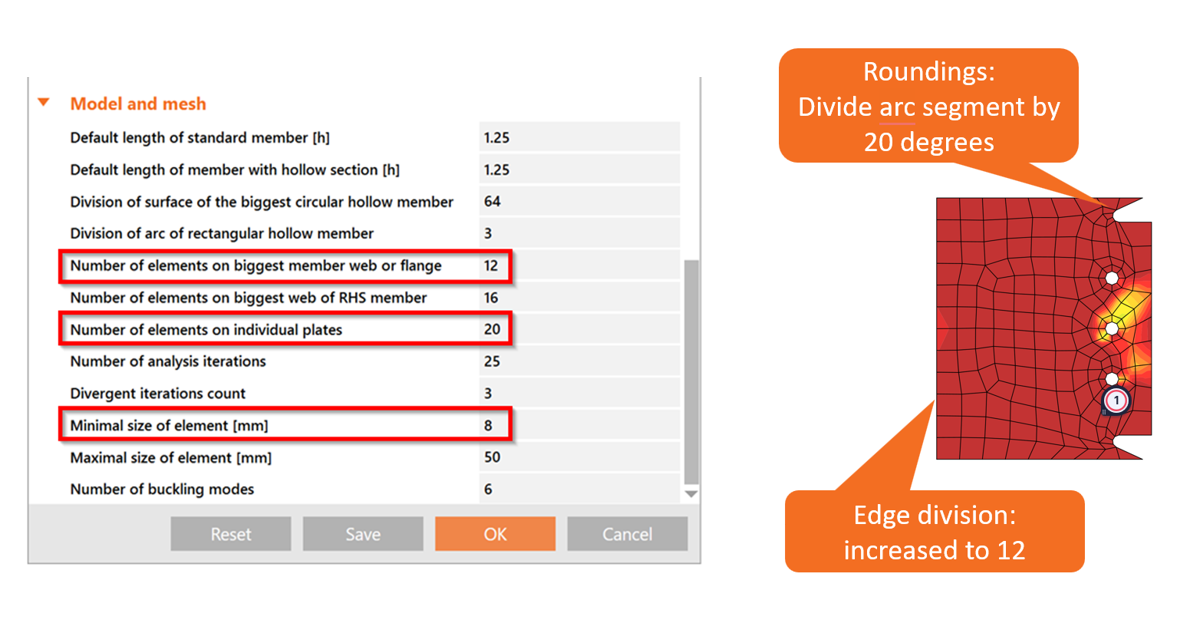

นอกจากนี้ ค่าเริ่มต้นสำหรับการตั้งค่าตาข่าย เช่น ขนาดขั้นต่ำของ Element และจำนวน Element บนแผ่น ได้รับการปรับปรุงแล้ว ใน Code setup

เผยแพร่ใน IDEA StatiCa version 23.0.

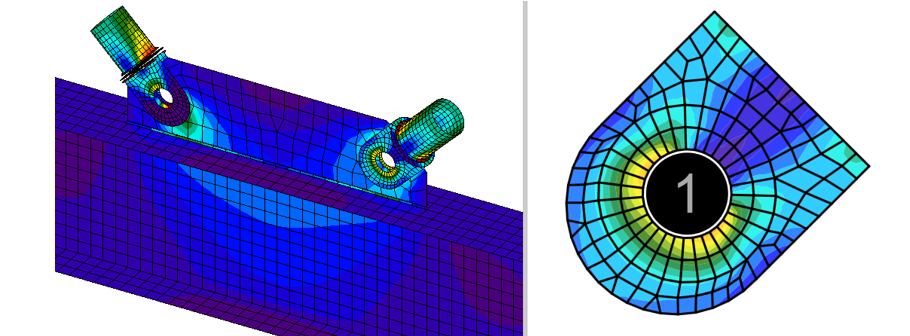

การแบ่งตาข่ายที่แม่นยำรอบรูโบลต์และรูหมุด

ตาข่ายใน IDEA StatiCa Connection ถูกสร้างขึ้นโดยอัตโนมัติ ผู้ใช้สามารถปรับขนาดตาข่ายได้เท่านั้น ซึ่งช่วยหลีกเลี่ยงกรณีที่ตาข่ายอาจไม่ถูกสร้างอย่างเหมาะสม ทำให้ผู้ใช้พยายามตั้งค่าตาข่ายที่ละเอียดมาก เพื่อป้องกันไม่ให้การปรับนี้ส่งผลกระทบต่อตาข่ายของแบบจำลองทั้งหมด ซึ่งอาจก่อให้เกิดปัญหาอื่นๆ ในการคำนวณ หรือการแบ่งตาข่ายเริ่มต้นรอบรูขนาดใหญ่เป็นพิเศษในแผ่นขนาดเล็กค่อนข้างน้อย เช่น แผ่นที่ใช้สำหรับหมุด ถูกกำหนดค่าอย่างไม่ถูกต้อง อัลกอริทึมการแบ่งตาข่ายจึงรับประกันว่าตาข่ายที่ได้มีความแม่นยำ:

ดูกฎการกำหนดขนาดสำหรับอัลกอริทึมการแบ่งตาข่าย:

จำนวน Element ในวงแหวน:

n = (2x π x รัศมีภายนอก)/ขนาด Element
รัศมีภายนอก = 2x วงแหวนตาข่าย
n ≥ 8

จำนวนวงแหวน:

จำนวนวงแหวน = รัศมีรูโบลต์/ขนาด Element
จำนวนวงแหวน = ≥ 1

รูแบบยาว (Slotted holes):

มีจำนวน Element เท่ากับรูกลม แต่รูปร่างถูกยืดออกเป็นรูปวงรี

วิธีนี้ให้ตาข่ายที่แม่นยำยิ่งขึ้นซึ่งแสดงพฤติกรรมของวัสดุได้อย่างถูกต้อง โดยเฉพาะในกรณีที่มีช่องเปิดขนาดใหญ่อยู่ภายในแผ่นขนาดเล็ก

เผยแพร่ใน IDEA StatiCa version 24.1.

การเปลี่ยนแปลงในตาข่ายของชิ้นส่วน CHS

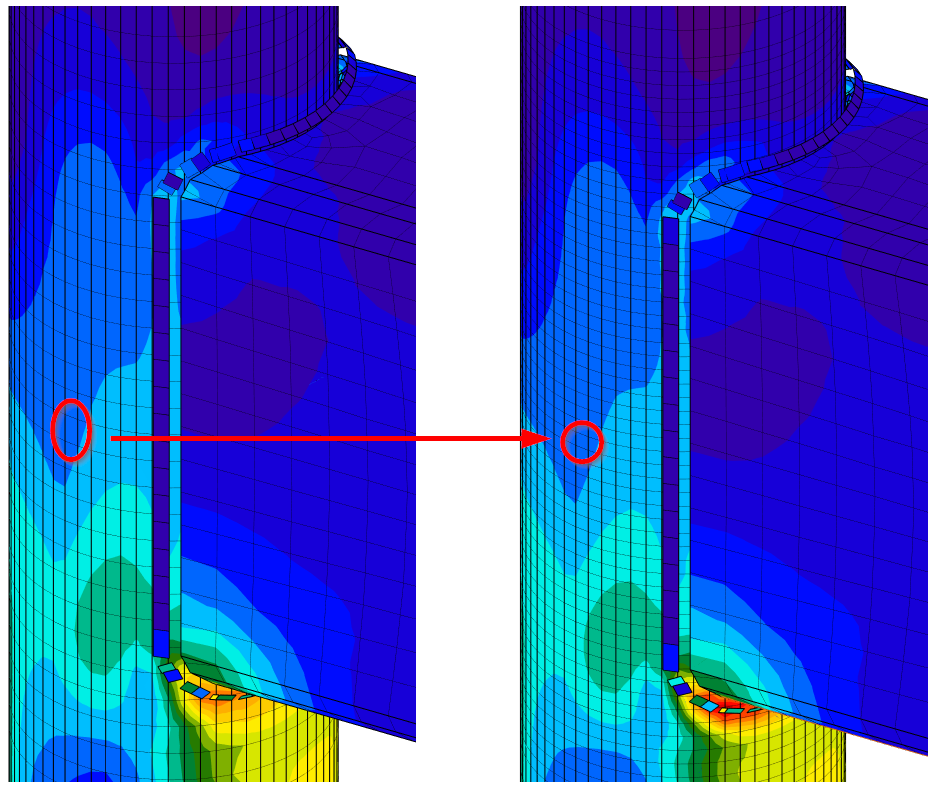

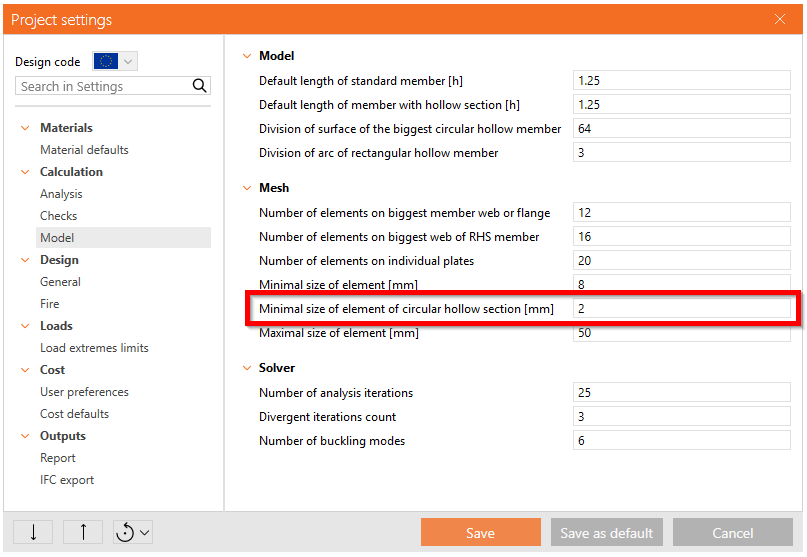

แบบจำลองการคำนวณสำหรับ หน้าตัดกลวงกลม (CHS) ได้รับการปรับปรุงเพื่อเพิ่มความแม่นยำเชิงตัวเลขและความสอดคล้องของผลลัพธ์ การตั้งค่า ขนาด Finite Element ขั้นต่ำ มีให้ใช้งานใน Project settings ช่วยให้ผู้ใช้สามารถบังคับใช้การแบ่งตาข่ายแบบสี่เหลี่ยมจัตุรัสได้ แม้สำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็ก (D < 160 mm)

การปรับนี้ขจัดข้อจำกัดที่เส้นผ่านศูนย์กลางขนาดเล็กสร้าง Element สี่เหลี่ยมผืนผ้า ซึ่งอาจนำไปสู่ผลลัพธ์ที่ไม่อนุรักษ์นิยมเล็กน้อย

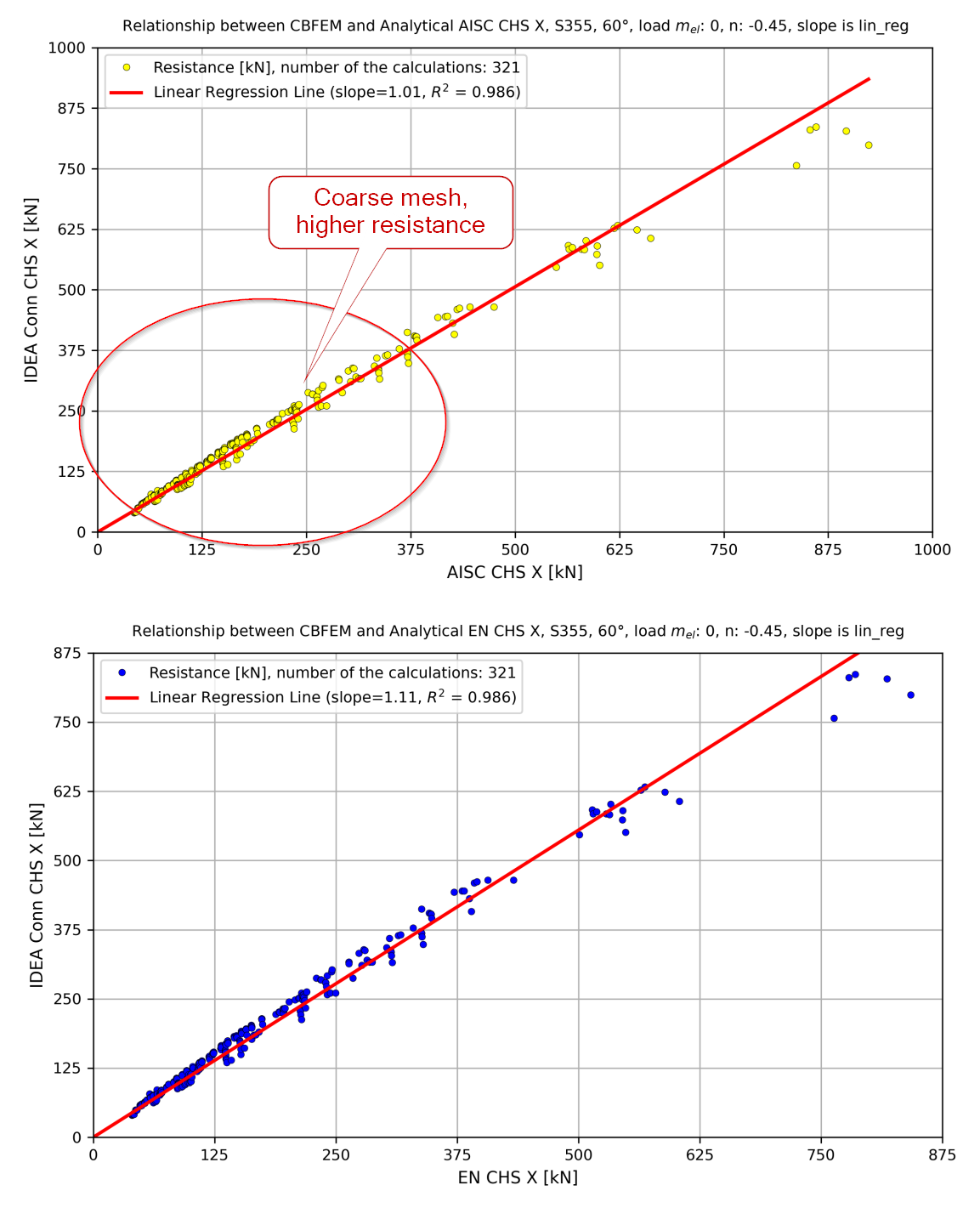

ด้วยการทำให้รูปแบบตาข่ายเป็นมาตรฐานเดียวกันในทุกรูปทรงเรขาคณิต CHS แนวทางนี้ให้ ผลลัพธ์ความเค้นและการเสียรูปที่มีเสถียรภาพและสมจริงยิ่งขึ้น ท่อขนาดเล็กแสดงพฤติกรรมที่สอดคล้องกับเส้นโค้งอ้างอิง ทำให้มั่นใจได้ว่าค่าความต้านทานที่คาดการณ์ไว้อยู่ภายในขีดจำกัดที่ปลอดภัยและเป็นไปตามมาตรฐาน
