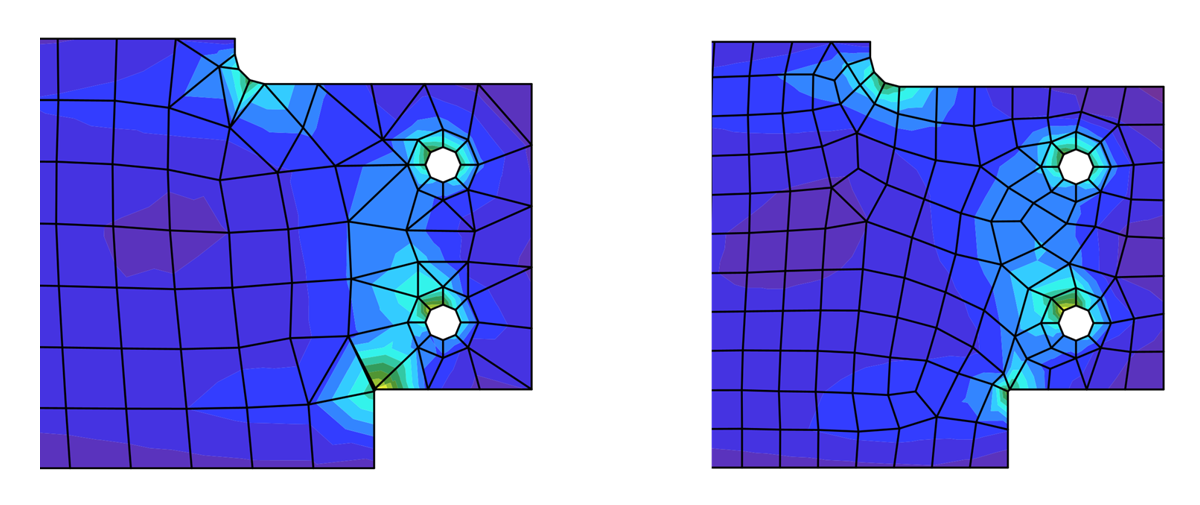

A CM2 MeshTools SDK hálózó használata, azaz a legújabb hálózási algoritmusok alkalmazása, sima hálószerkezetet biztosít.

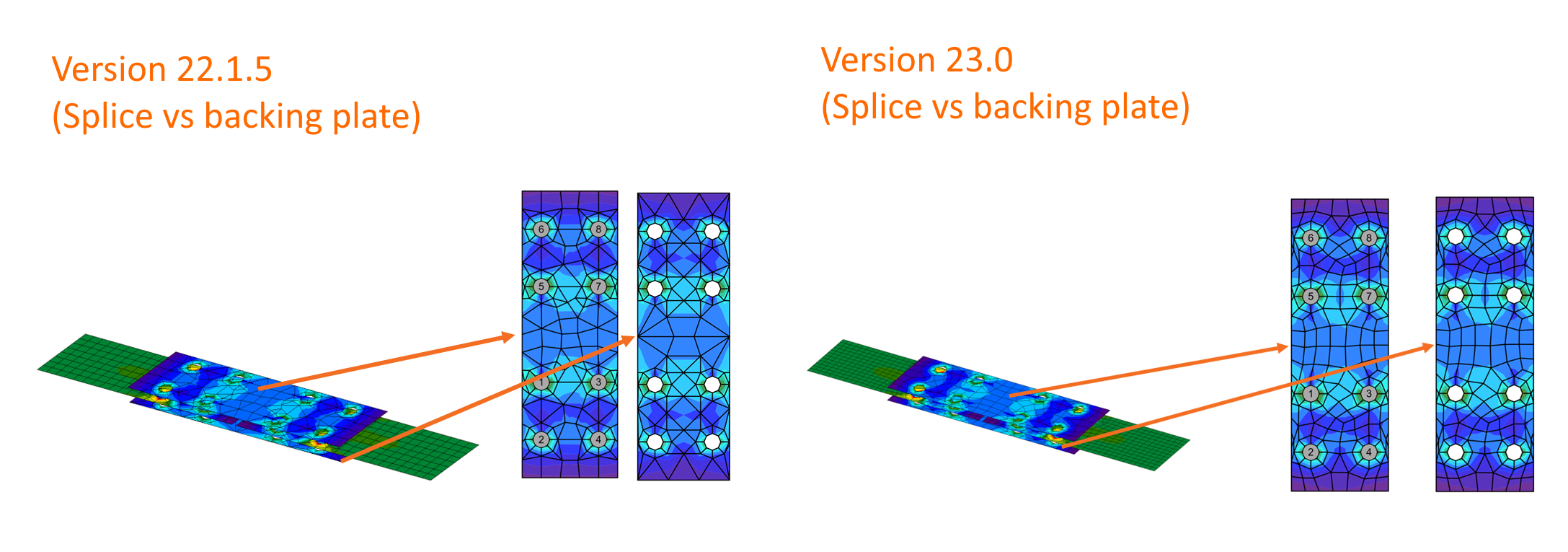

A legújabb hálógenerálási szabályokat is beprogramoztuk, hogy jobb elosztást biztosítsunk minden lemezben. A toldólemezekből és alátétlemezekből, közbenső merevítő elemekből vagy egyedi homloklemezként használt merevítőlemezekből álló kapcsolatok még nagyobb elemzési pontosságra vannak hangolva, és jobban illeszkednek a kapcsolat többi részéhez.

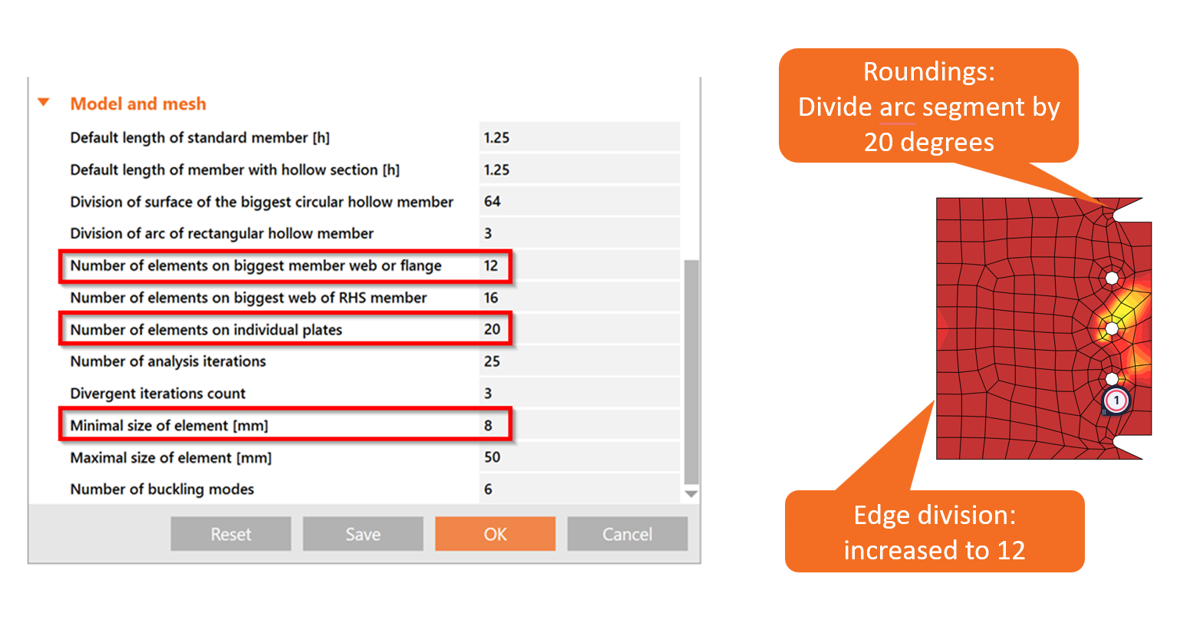

Emellett a hálóbeállítások alapértelmezett értékei, mint például az elemek minimális mérete és a lemezeken lévő elemek száma, finomításra kerültek a Kódbeállításokban.
Megjelent az IDEA StatiCa 23.0-s verziójában.

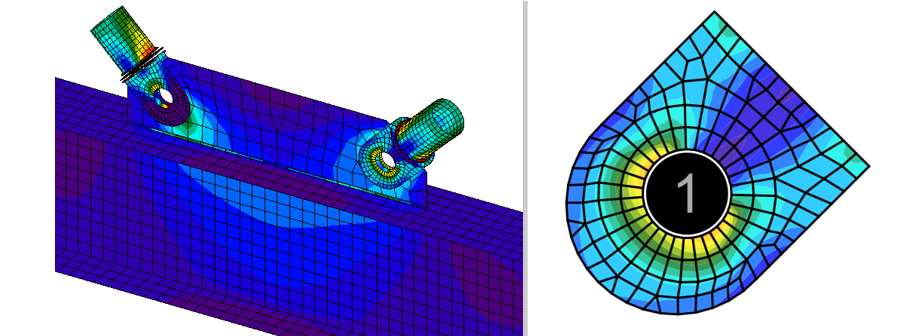

Pontos hálózás csavar- és csapszárlyukak körül
Az IDEA StatiCa Connection hálója automatikusan generálódik. A felhasználó csak a háló méretét tudja módosítani; ez elkerüli azokat az eseteket, amikor a háló nem megfelelően generálódhat, ami arra készteti a felhasználókat, hogy nagyon finom hálót állítsanak be. Annak érdekében, hogy ez a beállítás ne befolyásolja a teljes modell hálóját – ami más számítási problémákat okozhat –, illetve hogy az alapértelmezett hálózás a viszonylag kis lemezekben lévő különösen nagy lyukak, például csapszárlyukak esetén ne legyen pontatlanul konfigurálva, a hálózási algoritmus biztosítja, hogy az eredményül kapott háló pontos legyen:
A hálózási algoritmus méretezési szabályai:
Elemek száma a gyűrűben:
- n = (2x π x külső sugár)/elemméret
- külső sugár = 2x hálógyűrű
- n ≥ 8
Gyűrűk száma:
- gyűrűk száma = csavarlyuk sugara/elemméret
- gyűrűk száma = ≥ 1
Hornyolt lyukak:
- Ugyanannyi elemet tartalmaz, mint egy kör alakú lyuk, de alakja elliptikus formára megnyújtott.
Ez pontosabb hálót biztosít, amely pontosan reprezentálja az anyag viselkedését, különösen olyan esetekben, amikor nagyobb nyílások kisebb lemezeken belül helyezkednek el.
Megjelent az IDEA StatiCa 24.1-es verziójában.

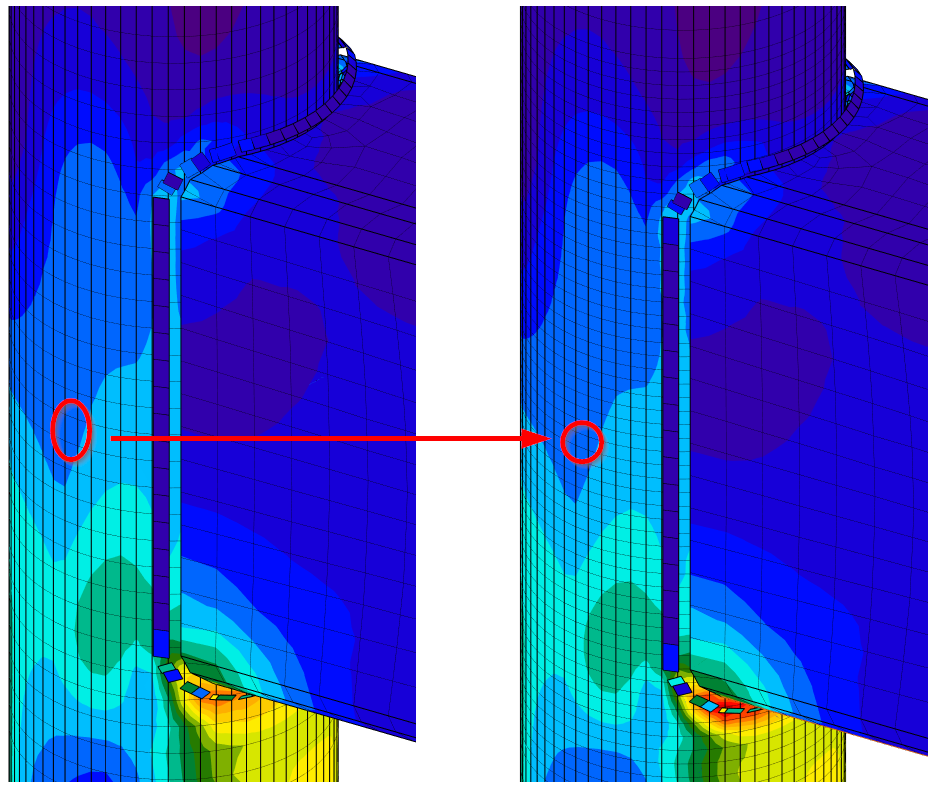

Változások a CHS szerkezeti elemek hálójában

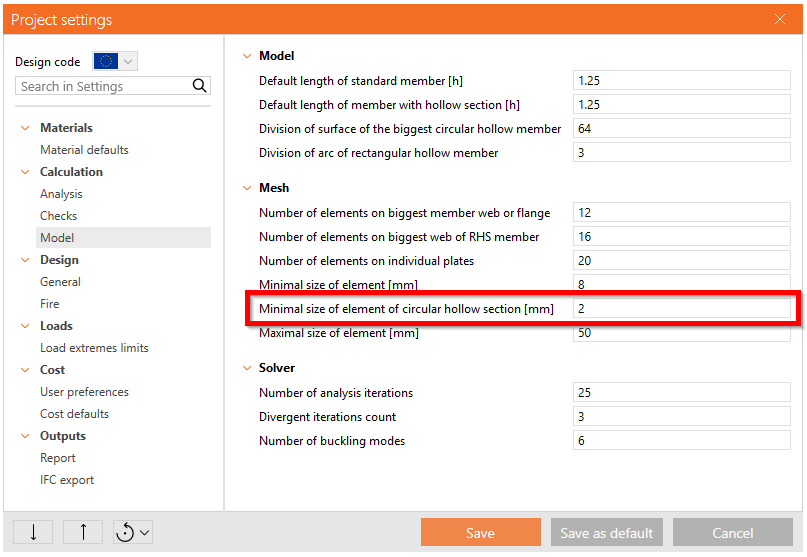

A körös üreges szelvények (CHS) számítási modellje finomításra került a numerikus pontosság és az eredmények konzisztenciájának javítása érdekében. A minimális végeselem-méret beállítása elérhető a Projektbeállításokban, lehetővé téve a felhasználók számára a négyzetes hálózás alkalmazását, még kis csőátmérők esetén is (D < 160 mm).
Ez a módosítás megszünteti azokat a korlátokat, amelyek esetén a kisebb átmérők téglalap alakú elemeket generáltak, ami enyhén nem konzervatív eredményekhez vezethetett.

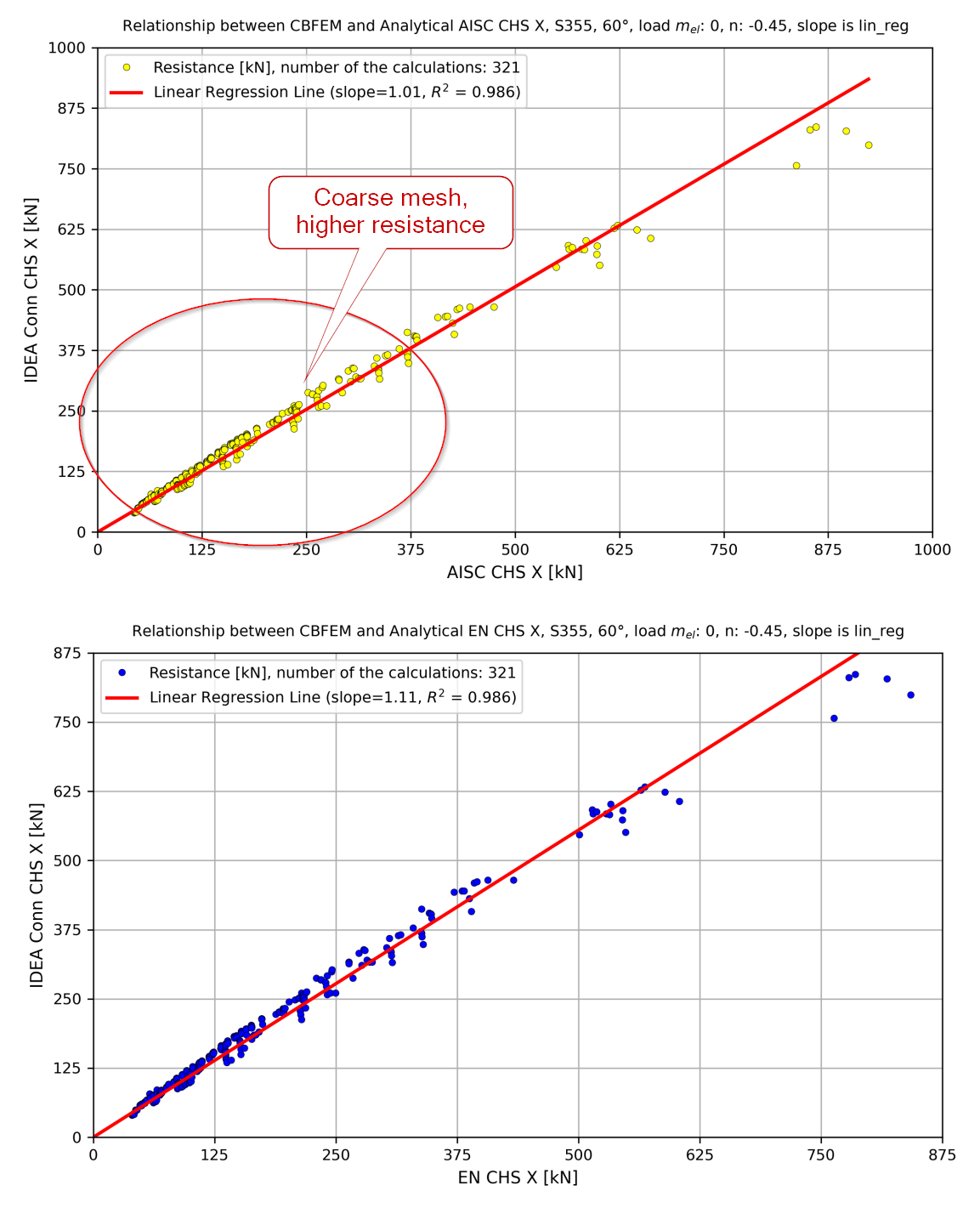

A hálóminta egységesítésével az összes CHS geometriában ez a megközelítés stabilabb és valósághűbb feszültség- és alakváltozási eredményeket nyújt. A kisebb csövek most a referenciagörbékkel összhangban viselkednek, biztosítva, hogy az előrejelzett teherbírások biztonságos, szabványnak megfelelő határértékeken belül maradjanak.
Megjelent az IDEA StatiCa 25.1-es verziójában.
