Vasalás részlegesen terhelt területen
A részlegesen terhelt területen lévő vasalást hatékonyabb módon lehet megtervezni a 20.1-es verzió óta. A vasalórudak a CSFM modell részét képezik, és a beton és a rudak közötti tapadás tökéletesnek tekinthető.
A részlegesen terhelt területről
Ez a funkció elsősorban az előregyártott és hídszerkezeti mérnökök számára alkalmas, akik jelentős reakciókkal foglalkoznak a csapágyakban, vagy koncentrált előfeszítő erőkkel a feszítőkábelekből a gerendákban. Az előny a nem konzervatív tervezésen túl rejlik, anyagot és pénzt takarítva meg.
Megoldottuk, hogyan kezeljük a háromtengelyű feszültséget a részlegesen terhelt területeken. Ezeken a területeken a beton zúzódása megengedett, és a beton nyomási ellenállása növelhető a keresztirányú összeszorítás miatt az érvényes szabványok (Eurocode) szerint. Az ellenállás növekedése akár a beton hengerszilárdságának 3-szorosáig is terjedhet.

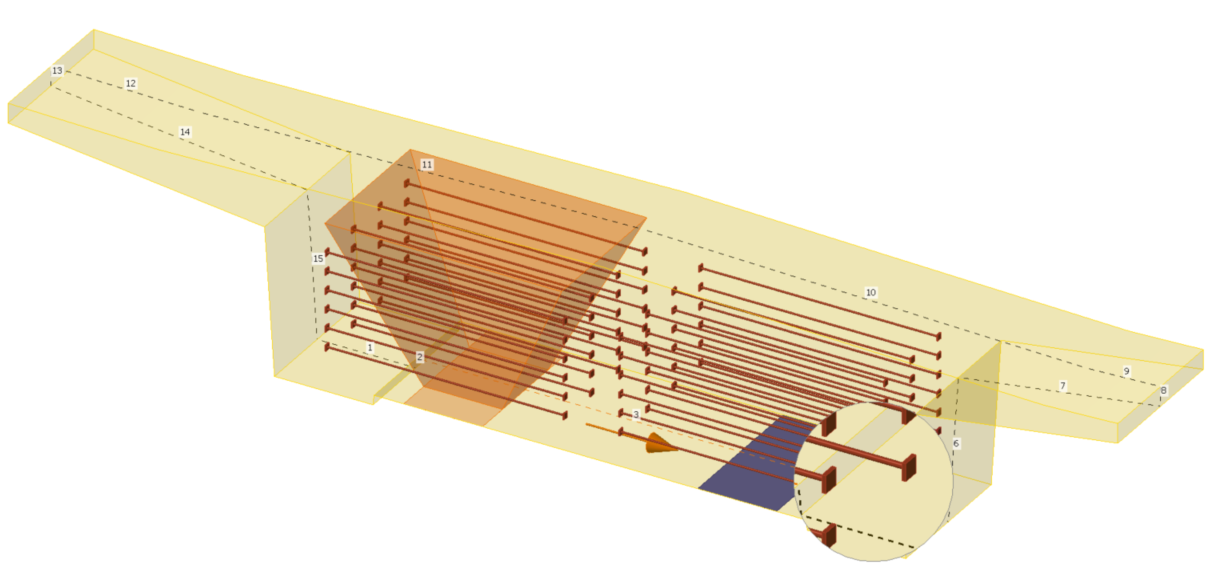

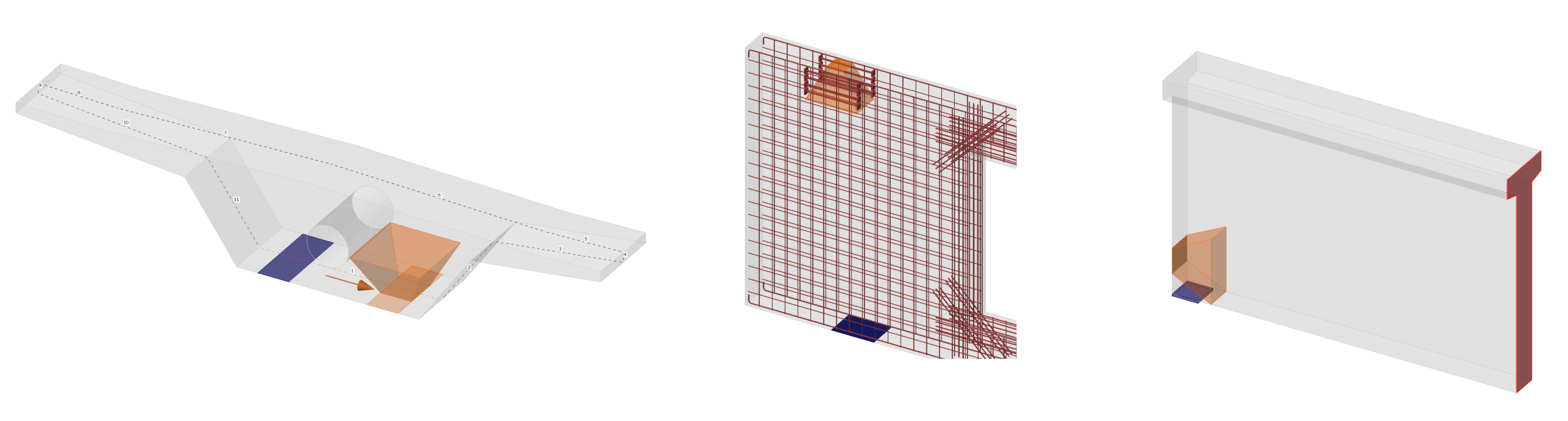

A részlegesen terhelt terület minden szerkezeten megtalálható. Néhány tipikus példa: hídrekeszfalak a csapágyak feletti területtel, horgony alatti területek, vagy koncentrált terhelés a fal szélén. A részlegesen terhelt területeket az Eurocode követelményei szerint tervezik, és egyidejűleg a modell geometriája (nyílások, vastagság, élek, keresztmetszet hirtelen változása) korlátozza azokat.

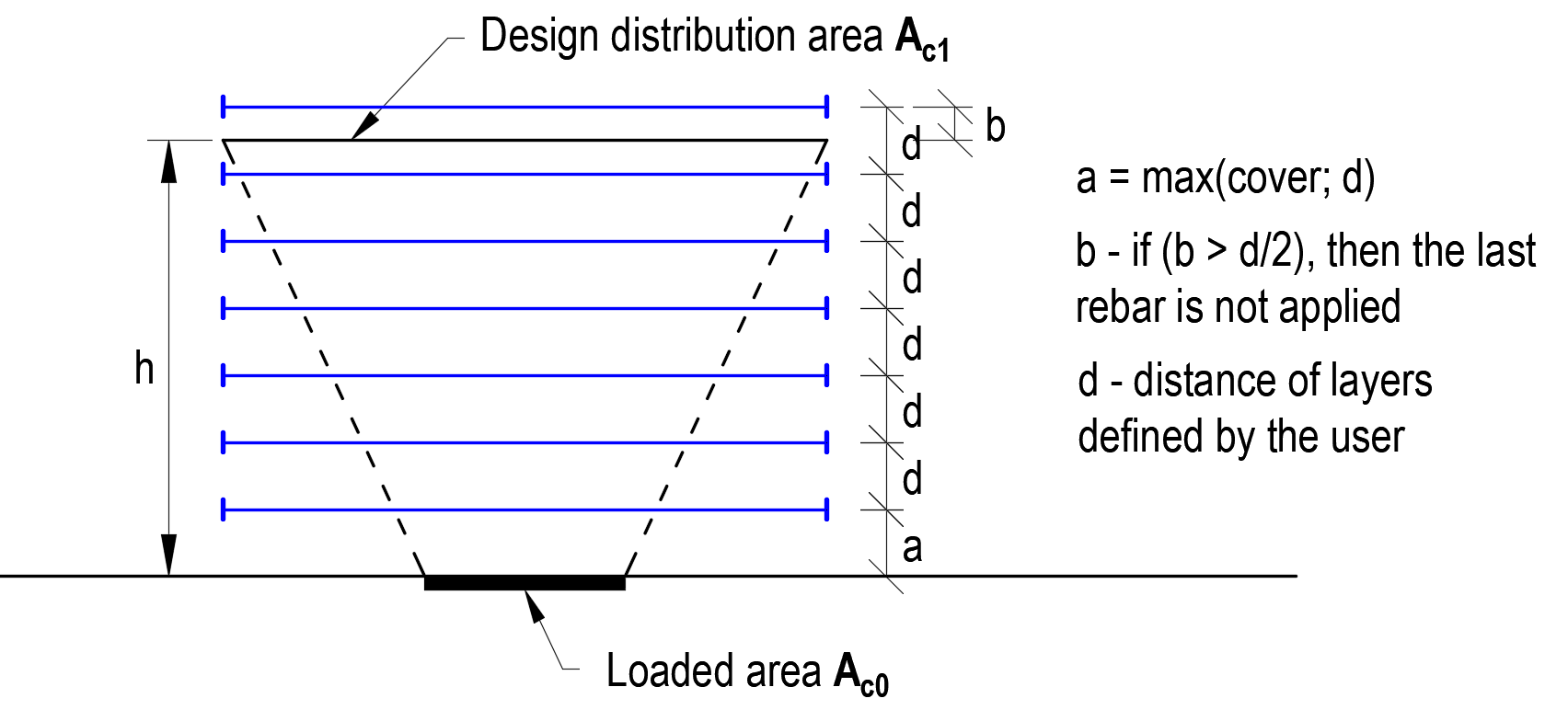

A beton ellenállásának növekedése figyelembe vehető, ha az összeszorítás fennmarad. Emiatt a feltétel miatt vasalórudak automatikusan hozzáadódnak az összeszorításra és az Eurocode előírásaira vonatkozó feltétel teljesítéséhez.

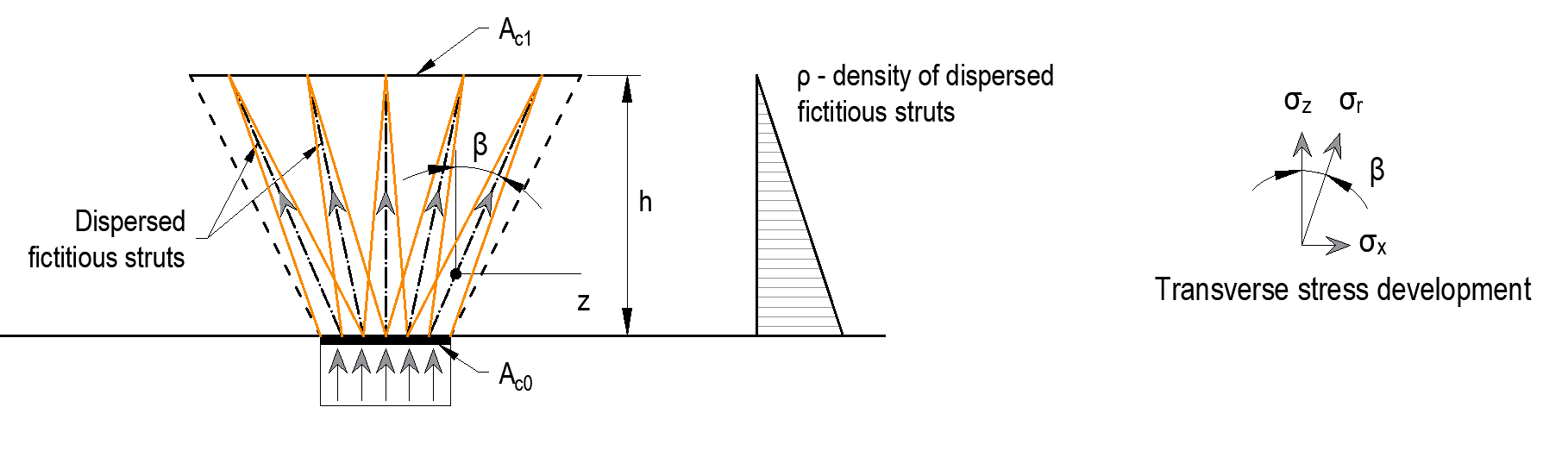

Ez a funkció garantálja, hogy a modellek konvergálnak, és egyidejűleg megfelelnek az érvényes szabványok (Eurocode) tervezési kritériumainak. Az alkalmazott módszer független a végeselem hálótól. A teherbírás növekszik a betonterület változásával. Ennek az állapotnak a következménye az állandó feszültség a kúp magassága mentén. A szórt fiktív nyomott rudak mesterségesen befolyásolják a kúp merevségét, és helyesen újraosztják a keresztirányú feszültséget, amely ezen a területen megjelenik. Az egyes szórt rudak sűrűsége az alkalmazott terhelés irányában növekszik.
Az ismert korlátok az Eurocode érvényes szabványaiból adódnak.
- A kúpok nem eshetnek egybe

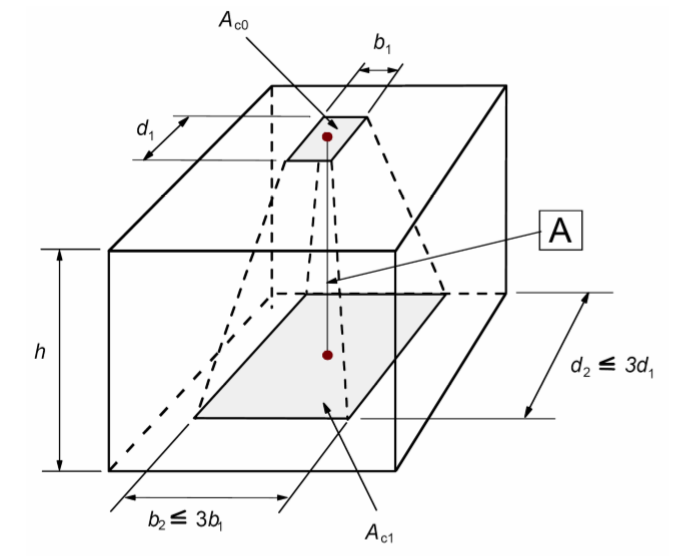

- Az Ac1 és Ac0 terület a ható erő eredőjén helyezkedik el
