Megtudhatja, hogyan kell határfeltételeket alkalmazni az IDEA StatiCa Detail alkalmazásban, amely a CSFM (Compatible Stress Field Method) módszert használja. Öt típusú támasz létezik, nézzük meg, mire valók.
Támaszok az IDEA StatiCa Detail-ben
Pontszerűen elosztott támasz

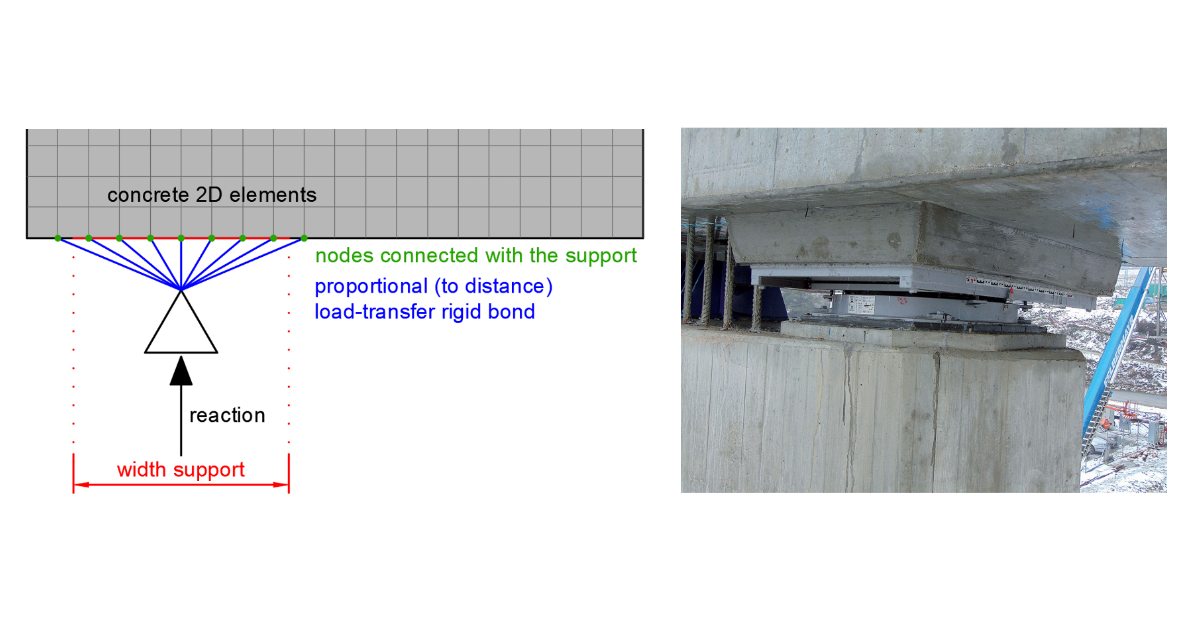

Az első támasztípus a pontszerűen elosztott támasz, amelyet a modell élén vagy egy területén belül határoznak meg, ahol a reakció elosztódik. Az elosztás miatt a feszültség nem koncentrálódik egy pontban, hanem egy területen oszlik el. Nem lépnek fel hirtelen feszültségváltozások. Ez a támasztípus tökéletes ott, ahol az elfordulás megengedett, és a feszültségeloszlás egyenletes a támasz alatt, különösen elasztomer és pot típusú hídcsapágyak esetén. Tekintse meg a részlegesen terhelt területek funkcionalitását, amely csak a pontszerűen elosztott támasszal kompatibilis.
Alátétlemez támasz

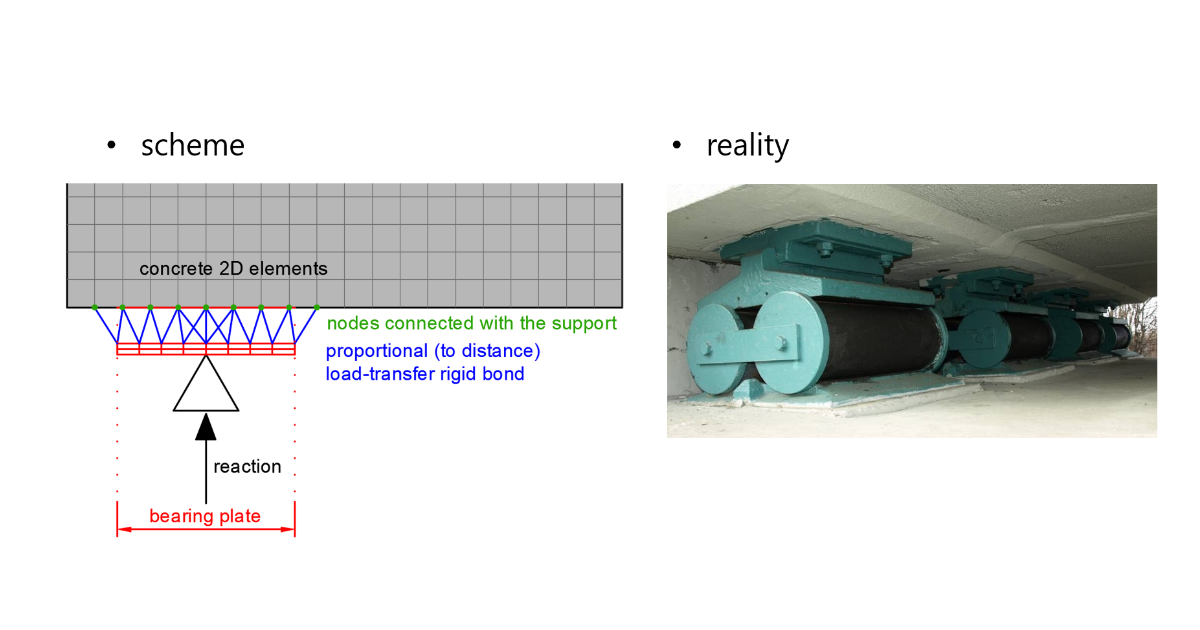

A második támasztípus neve alátétlemez támasz. A pontreakció egy acéllemezen keresztül adódik át a modellre, ahol a lemez nem kerül ellenőrzésre, és reakcióátadó eszközként szolgál. Az acéllemez megakadályozza a repedések kialakulását a betonban és deformálódik. A lemez méretei jelentősen befolyásolhatják az eredményeket. Ez a fajta támasz tökéletes olyan szerkezeteknél, ahol valódi acéllemez van, mint például a görgős hídcsapágy.
Vonalmenti támasz

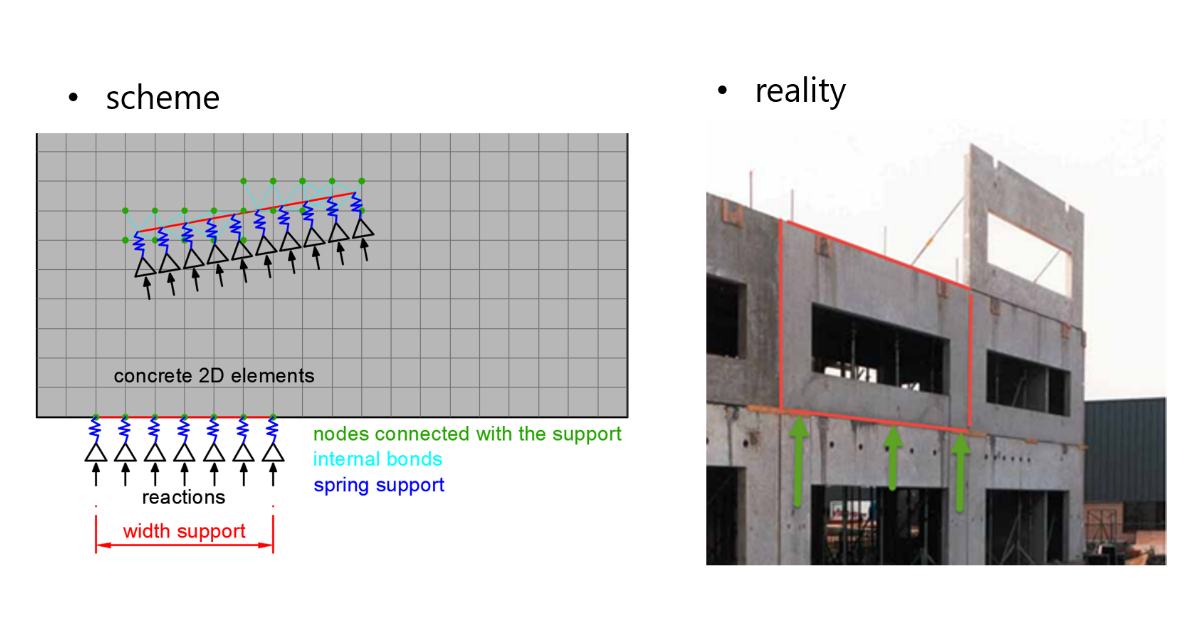

A harmadik támasztípus, amely univerzálisnak vagy általánosabbnak tekinthető az előző kettőnél, neve vonalmenti támasz. Rugótámaszok csoportjaként hat a modell élén vagy területén belül, egy meghatározott hosszon. A rugómerevség vagy alapértelmezett (a támasz feletti szerkezet merevségének megfelelő), vagy a felhasználó által meghatározott. Lehetőség van nemlineáris, csak nyomásban ható támasz modellezésére. Ez a fajta támasz tökéletes minden olyan támasznál, amely nem illeszkedik az első két támasz (pontszerűen elosztott, alátétlemez) feltételezéseihez, különösen vonalmenti támaszok és csak nyomásban ható cölöpök rugótámaszai esetén.
Függesztett támasz

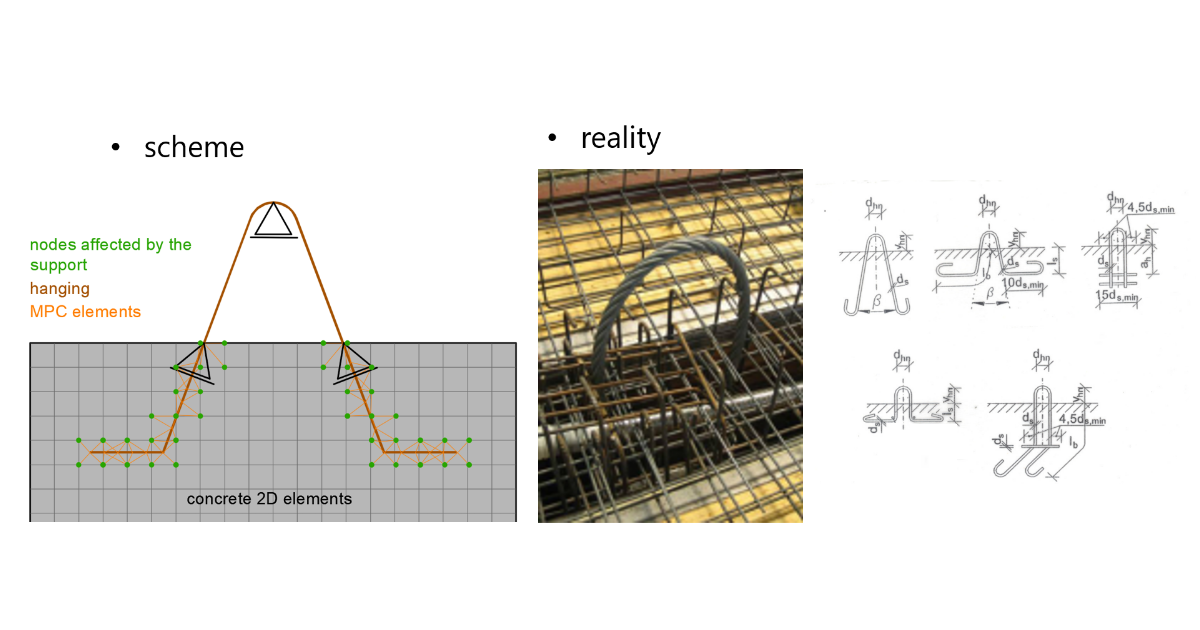

A negyedik támasztípus a függesztett támasz. A függesztésnél alkalmazott támasz az elfordulásnak megfelelően átalakul az egyes függesztési ágak tengelyében ható támaszokká, amelyek ott kerülnek alkalmazásra, ahol a függesztési ágak belépnek a betonba. A betonból kinyúló függesztési rész nem kerül ellenőrzésre. Az ilyen támasz alkalmazása meglehetősen nyilvánvaló – előregyártott beton emelési horgonyrendszer, különösen a betonacélból készült helyszíni műveleti hurok.
Felületi támasz

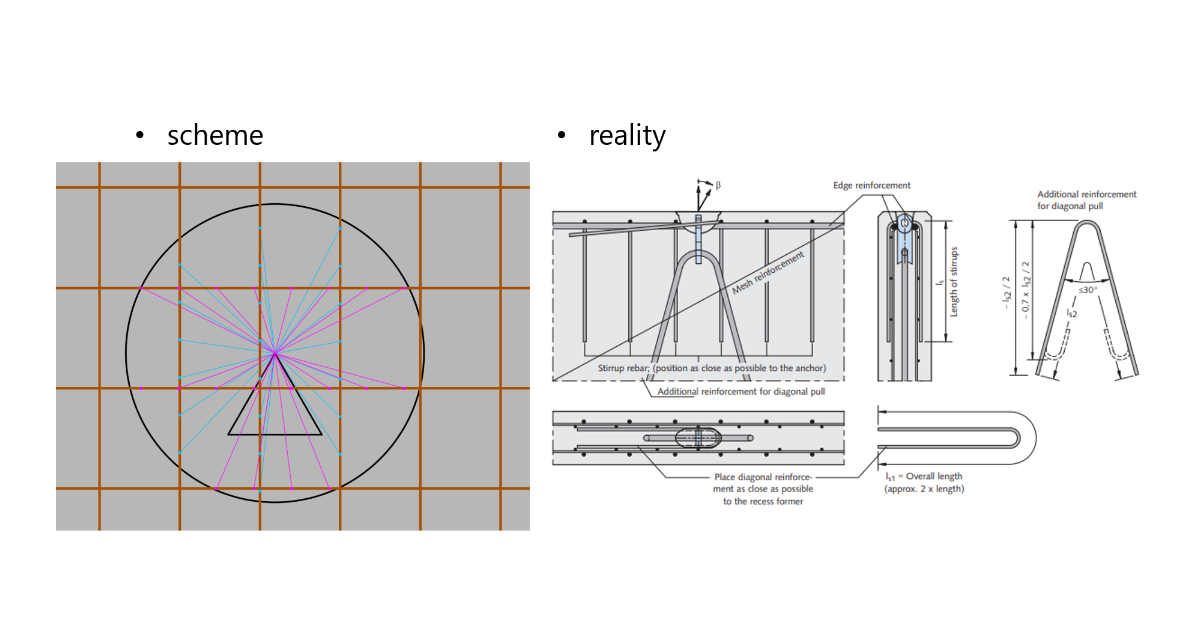

Az IDEA StatiCa Detail ötödik támasztípusa a felületi támasz. Ez egy pontszerű támasz, amelynek meghatározott területe van, amelyen keresztül a reakció átadódik a modellre. A reakció közvetlenül a vasalásra kerül alkalmazásra, explicit módon meghatározva (ellenkező esetben betonra kerül alkalmazásra). Az ilyen támasz alkalmazása meglehetősen nyilvánvaló – előregyártott beton emelési horgonyrendszer, különösen vasaláshoz hegesztett acéllemez, alapvetően minden olyan emelési horgonyrendszer, amely vasaláshoz van rögzítve (hegesztve) vagy a horgonyt azzal szemben támasztja meg. Ennek a támasznak egy másik felhasználása a konzolgerenda (közvetett támaszszisztéma) csapágyazásának modellezése.
A szemléletesebb magyarázatért tekintse meg a webinárt, ahol az összes támasztípust egyenként ismertetjük:
Tipp haladó felhasználóknak
Az előző cikkben áttekintettük az IDEA StatiCa Detail-ben alkalmazható alapvető támasztípusokat. Előfordulhat azonban, hogy bizonyos szerkezetek esetén ezek az alaptípusok nem elegendők.
Készítettünk egy cikket, amely a horgonyokhoz, hídcsapágyakhoz stb. kapcsolódó speciális, haladóbb témákra összpontosít: Támaszok az IDEA StatiCa Detail-ben - Haladó témák
