Topológiaoptimalizálás
A számítás a szerkezet effektív térfogatát (20%, 40%, 60% vagy 80%) használja, és több iteráción keresztül úgy helyezi el ezt a térfogatot, hogy a létrehozott topológia a lehető legmerevebb legyen. A számítás eredménye a nyomási mezők és a húzott területek topológiája.
Tekintse meg a gyakorlati bemutatót a korábban közvetített webináriumon.
Ha mélyebb információkat szeretne kapni, javasoljuk, hogy tekintse át az ebben a témában elvégzett elméleti hátteret és verifikációt.

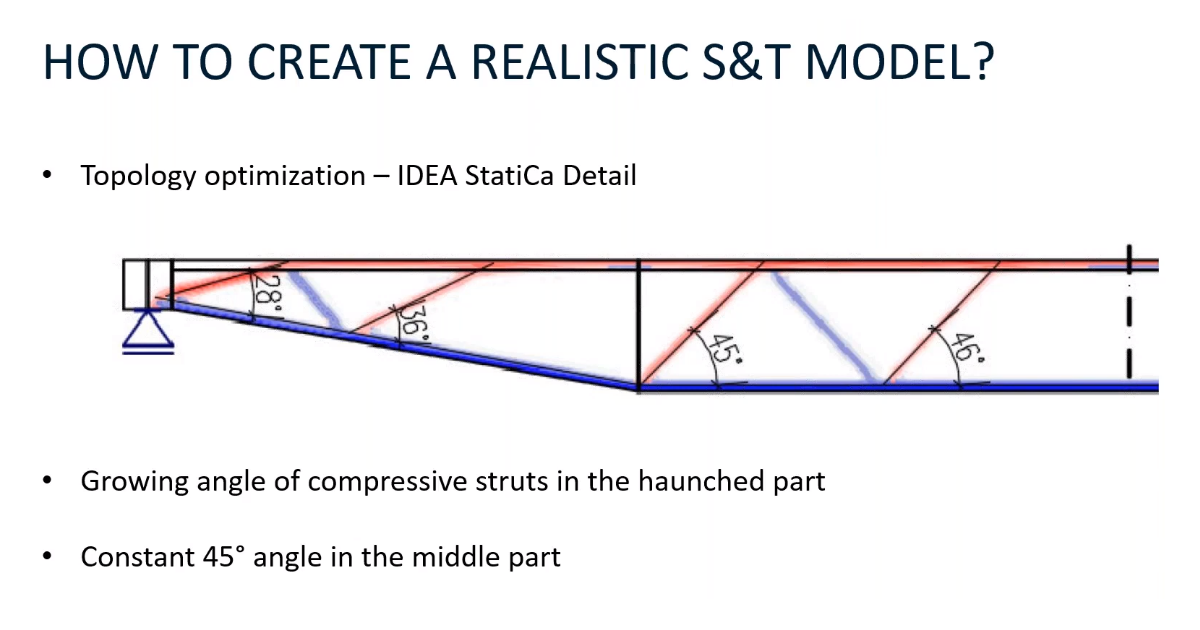

Hogyan segíthet az eszköz a legreálisabb Strut-and-tie modell létrehozásában
Ahogy azt már említettük, a topológiaoptimalizálás a bemeneti geometria és terhelések alapján pontos képet ad a nyomási és húzási mezők elrendezéséről a betonszerkezetben. Ez nemcsak a hatékony vasalástervezéshez használható, hanem az S&T modell létrehozásához is, ha össze kívánja hasonlítani a két megközelítést (CSFM és S&T).
A kettő kombinálása megerősítheti, hogy a tervezés helyesen történt, és megnyugvást hozhat, hogy az általuk használni kezdett eszköz megbízható.
Tekintse meg a webináriumot egy olyan projektről, amely ötvözte a két módszert, hogy a mérnök saját maga is ellenőrizhesse a megoldást.
