Belső erők és egyensúly a Detail alkalmazásban

Ez a cikk elérhető még
ENDEESFRITPTNLHURO
AI-fordítás angolból

Néha hatékonyabb a diszkontinuitási régióra összpontosítani, mint az egész szerkezetet modellezni. Az IDEA StatiCa Detail alkalmazásban ez a levágott vég funkciónak köszönhetően elvégezhető. Ebben a cikkben elmagyarázzuk, hogyan kell helyesen beállítani a belső erőket a helyes modell érdekében.

Fontos tudni, hogy a belső erők csak levágott véggel, vagy végekkel rendelkező szerkezetek modellezése esetén állíthatók be a projektben. Levágott vég, vagy végek.  Valamint, hogy ez a funkció csak bizonyos szerkezeteknél érhető el, nevezetesen a gerendaelemeknél. Az egyes elemekkel kapcsolatos további információkért látogasson el a Geometriatípusok a Detail alkalmazásban oldalra.

Tehát tudnia kell, mikor kell beállítani a belső erőket. Most nézzük meg, hogyan.

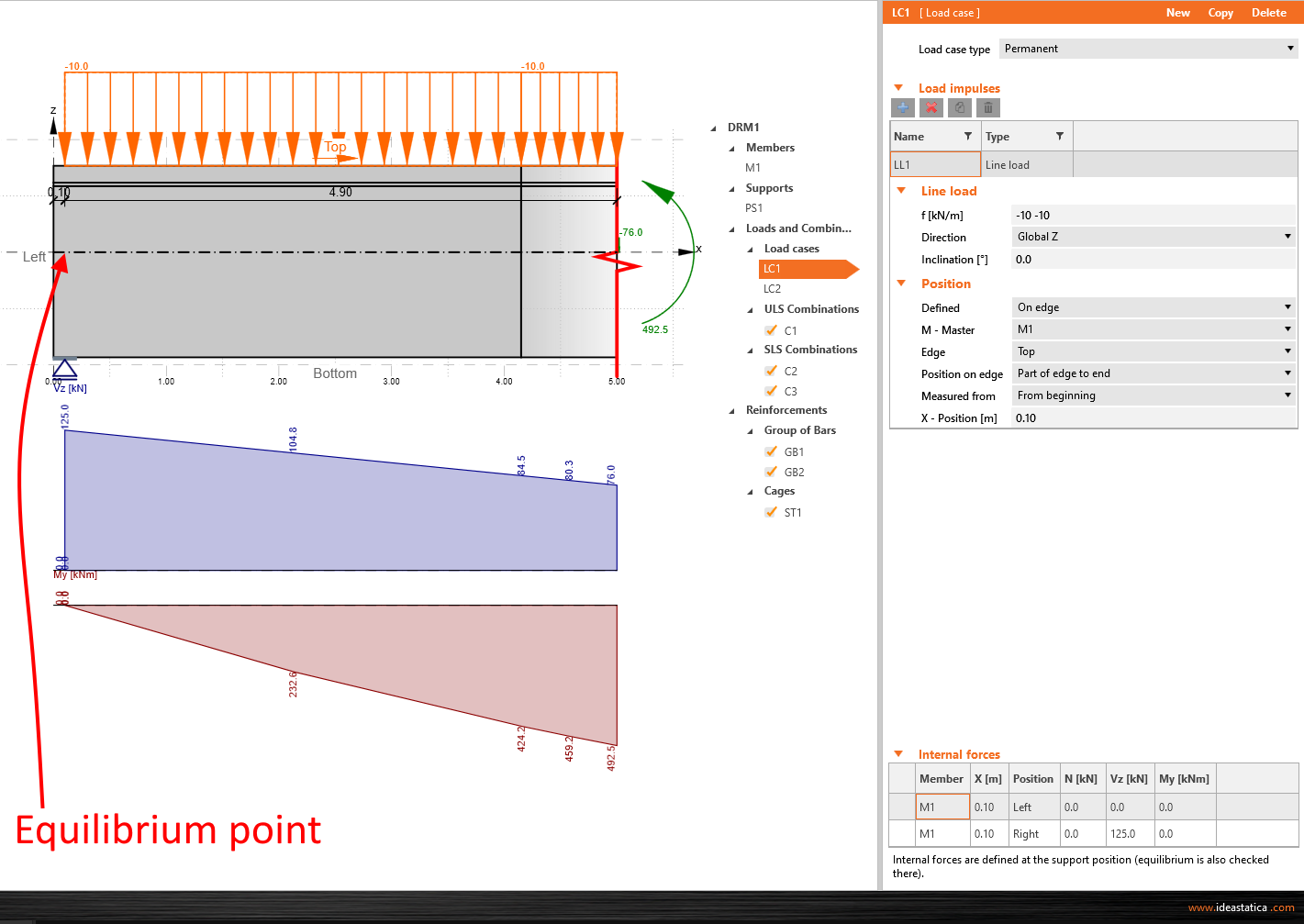

Egyszerű gerenda szélső támasszal

Ennél a modellnél az egyensúlyi pont a gerenda szélén lévő támasz felett helyezkedik el. Az egyensúly eléréséhez a terheléseket a globális modellnek megfelelően kell megadni, valamint a belső erők értékeit. Ebben az esetben a kitöltendő belső erők valójában a globális modellből vett támaszreakciók, amelyeket függőleges nyíróerőként kell megadni. Az eredmények helyességének ellenőrzéséhez tekintse meg az alkalmazás fő grafikus ablakában megjelenített belső erők diagramját. A szoftver automatikusan kiszámítja a belső erők értékeit a gerenda levágott végéhez, így végül ugyanazokat az eredményeket kell látnia ennél a pontnál, mint a globális modellben.

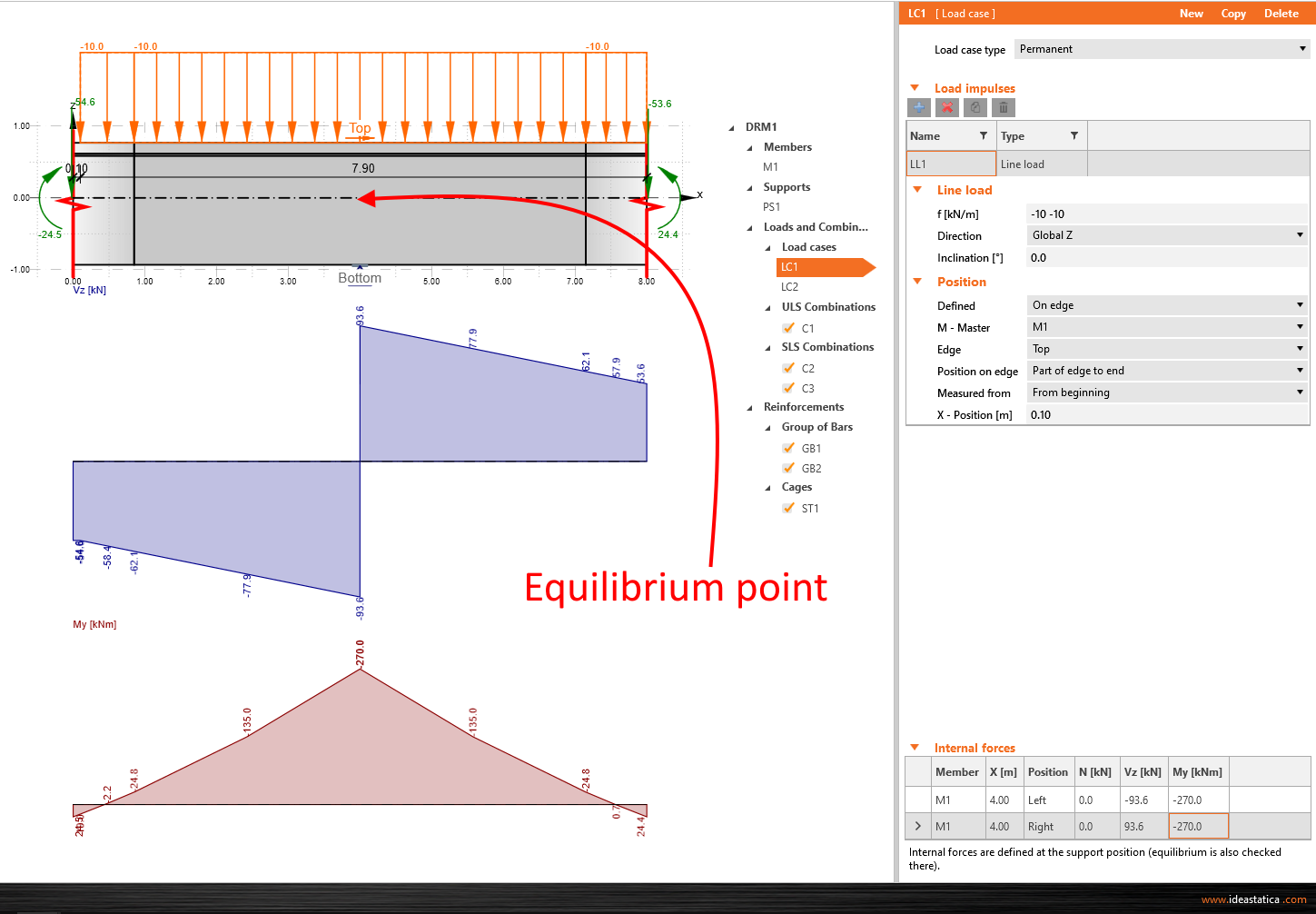

Egyszerű gerenda középső támasszal

Ennél a típusnál az egyensúlyi pont ismét a támasz felett helyezkedik el, és a megközelítés majdnem ugyanolyan, mint a szélső támasz esetében. Az egyetlen különbség a belső erők bevitelében van. Mindkét oldalról be kell állítani őket a támasz vonatkozásában. A helyesség ellenőrizhető a belső erők diagramjának és a támaszreakciónak a megtekintésével – ennek az értéknek meg kell egyeznie a nyíróerők abszolút összegével.

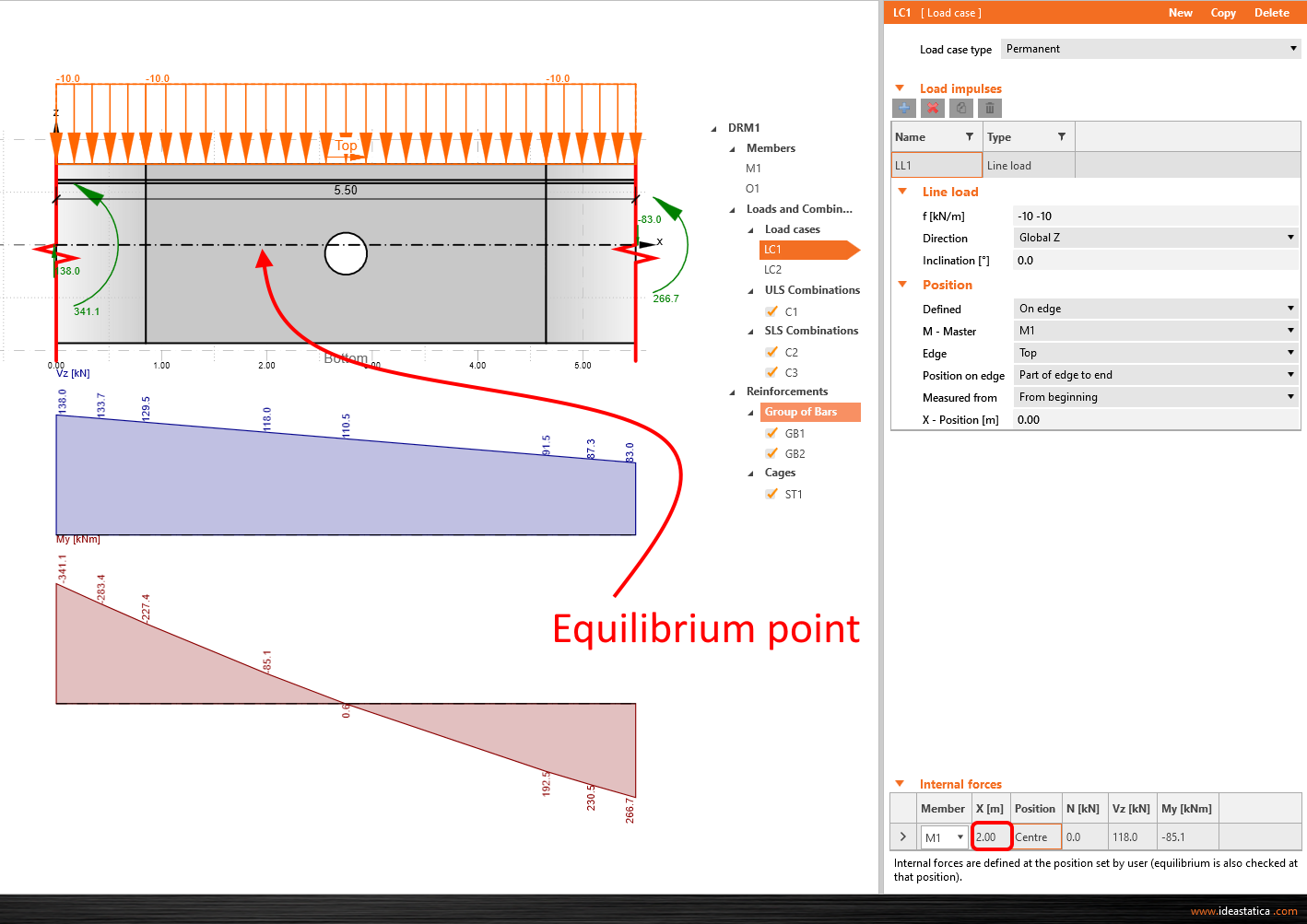

Egyszerű gerenda kivágással

Az egyszerű gerendamodell utolsó lehetősége. Ugyanazok a szabályok érvényesek, mint az előző példákban. Csak ebben az esetben manuálisan módosíthatja az egyensúlyi pont helyzetét a globális koordináta-rendszerhez kapcsolódó X koordináták segítségével. Tehát csak erre a konkrét pontra vonatkozóan kell megadni az értékeket.

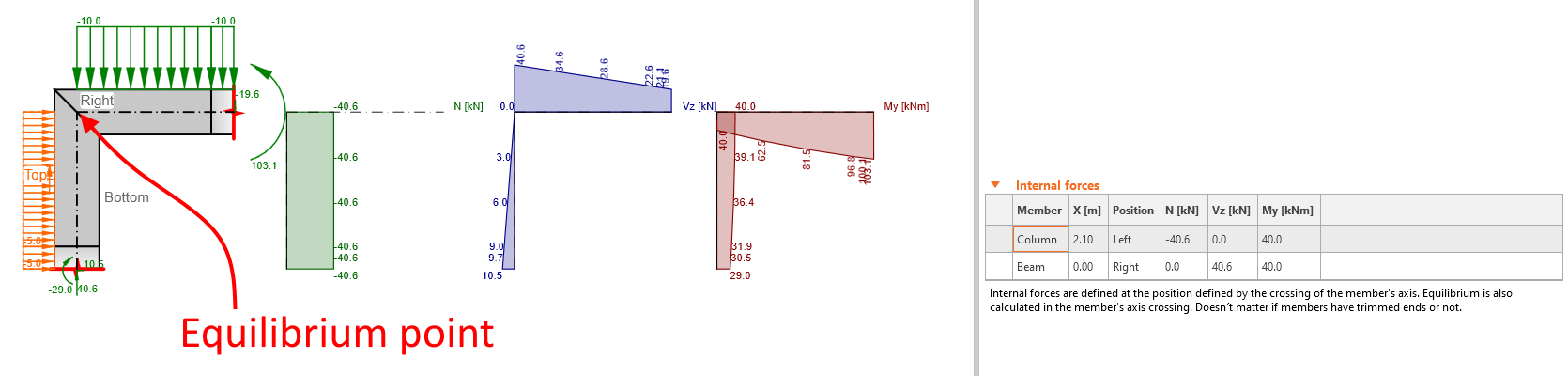

Térdcsukló

Keretcsukló esetén az egyensúlyi pont, tehát a belső erők meghatározásának helye, a szerkezeti elemek tengelyének metszéspontjában – a globális modell csomópontjában – található. Sem a dőlésszög, sem a csukló típusa nem befolyásolja az egyensúlyi pont meghatározását.

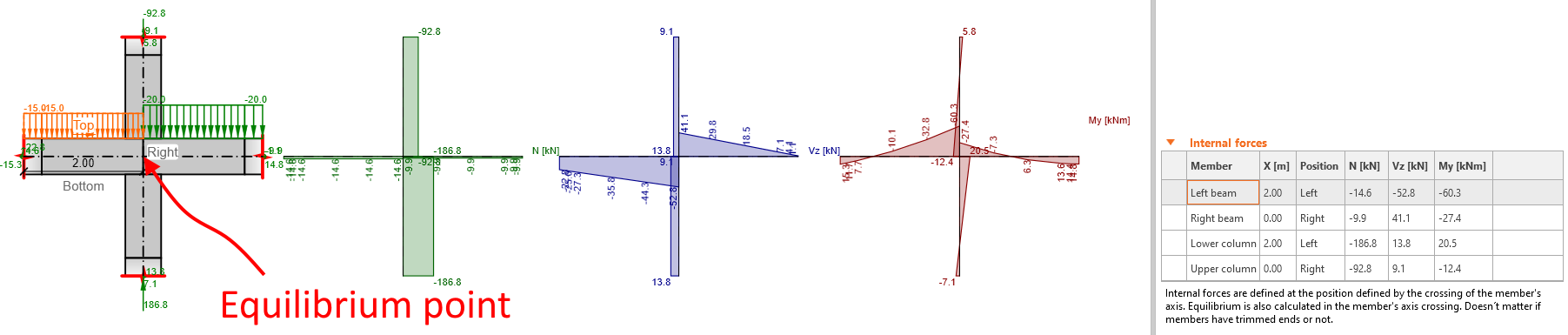

 Keresztcsukló

A belső erők bevitelének feltételei megegyeznek a térdcsukló esetével.


Gyakorlati példa

A jobb megértés érdekében tekintse meg a bemutatót. A következő videóban láthatja, hogyan kell beilleszteni a globális modellből kapott erőket. A videóban szereplő példa egy korábban közvetített webináriumon szerepelt: Konzollal ellátott oszlop szabványellenőrzése ACI szerint az IDEA StatiCa segítségével.
