O que é importante saber é que as forças internas só podem ser definidas no projeto nos casos em que se modela uma estrutura com extremidade aparada, ou extremidades aparadas. E também que esta funcionalidade está disponível apenas para estruturas específicas, nomeadamente os elementos de viga. Para mais informações sobre os elementos individuais, consulte Tipos de geometria no Detail.
Portanto, deve saber quando é necessário definir as forças internas. Vejamos agora como fazê-lo.

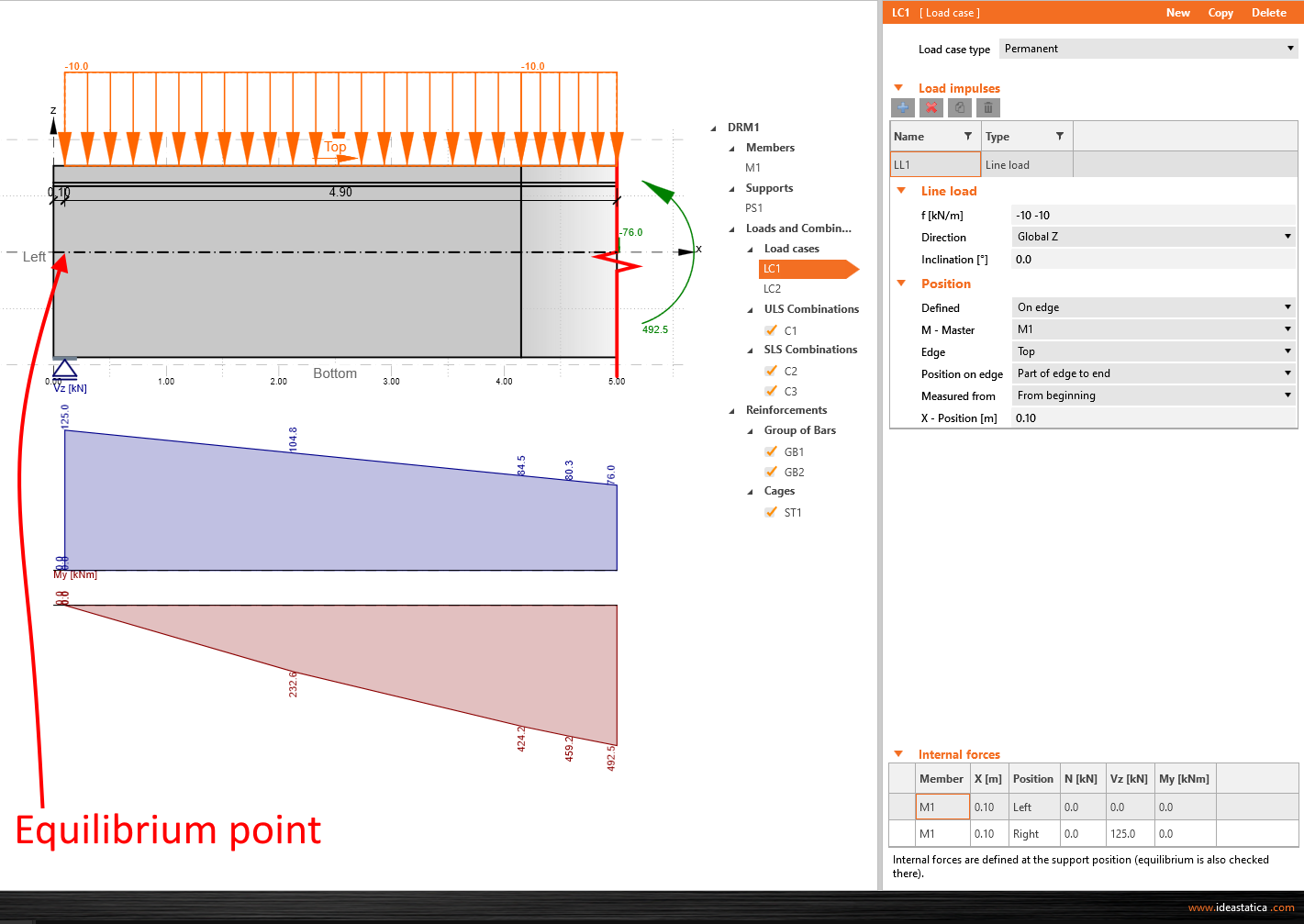

Viga simples com apoio na extremidade
Neste modelo, o ponto de equilíbrio está localizado acima do apoio na extremidade da viga. Para atingir o equilíbrio, é necessário definir as ações tal como no modelo global, bem como os valores das forças internas. Neste caso específico, as forças internas que precisam de ser introduzidas são, na prática, as reações no apoio obtidas do modelo global, definidas como força de corte vertical. Para verificar a correção dos resultados, consulte o diagrama das forças internas apresentado na janela gráfica principal da aplicação. O software calcula automaticamente os valores das forças internas na extremidade aparada da viga, pelo que, no final, deverá obter os mesmos resultados para esse ponto exato que no modelo global.

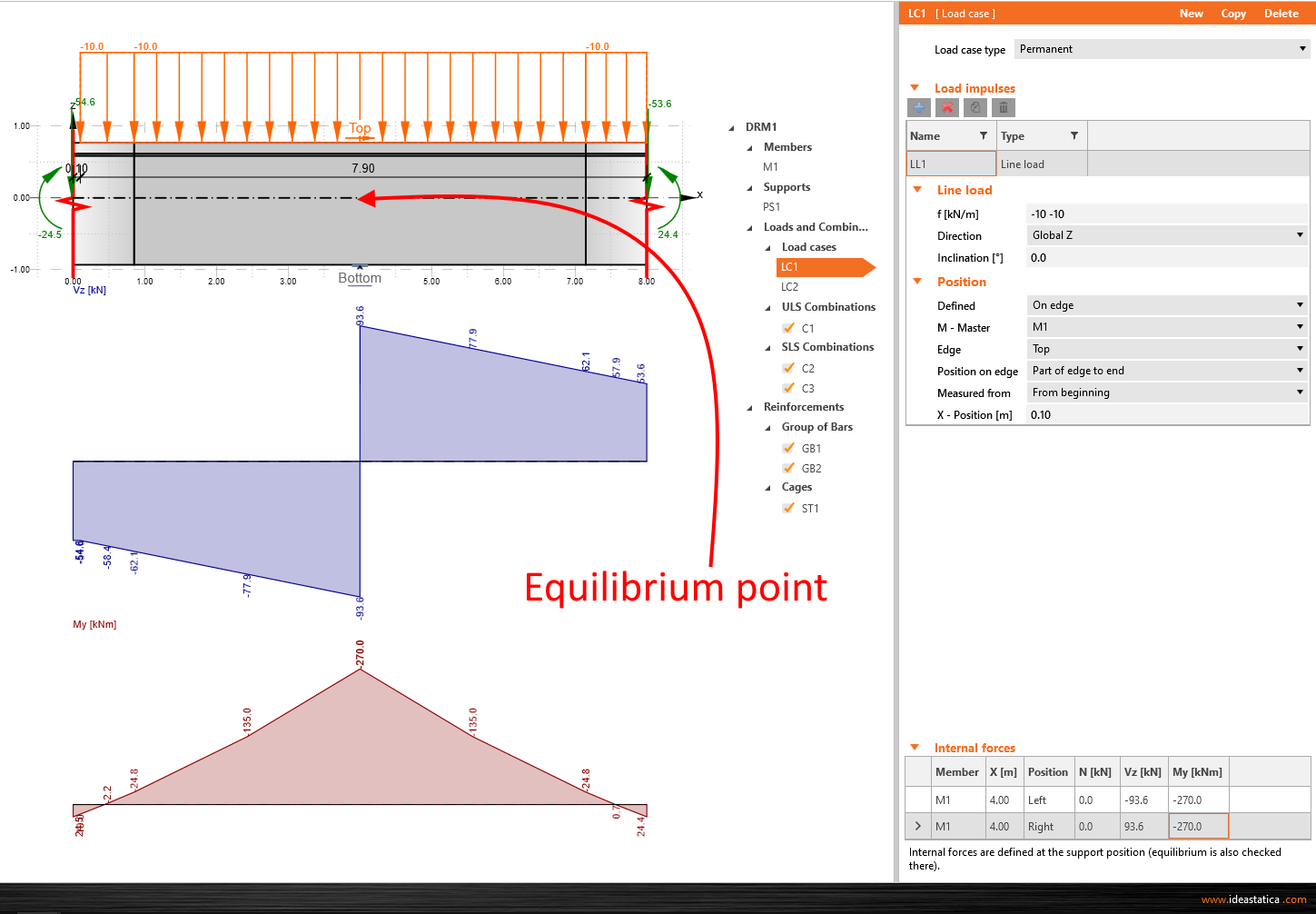

Viga simples com apoio intermédio
Para este tipo, o ponto de equilíbrio está novamente localizado acima do apoio, e a abordagem é quase a mesma que no exemplo do apoio na extremidade. A única diferença está na introdução das forças internas. É necessário defini-las de ambos os lados do apoio. A correção pode ser verificada através do diagrama das forças internas e da reação no apoio — este valor deverá ser igual à soma absoluta das forças de corte.

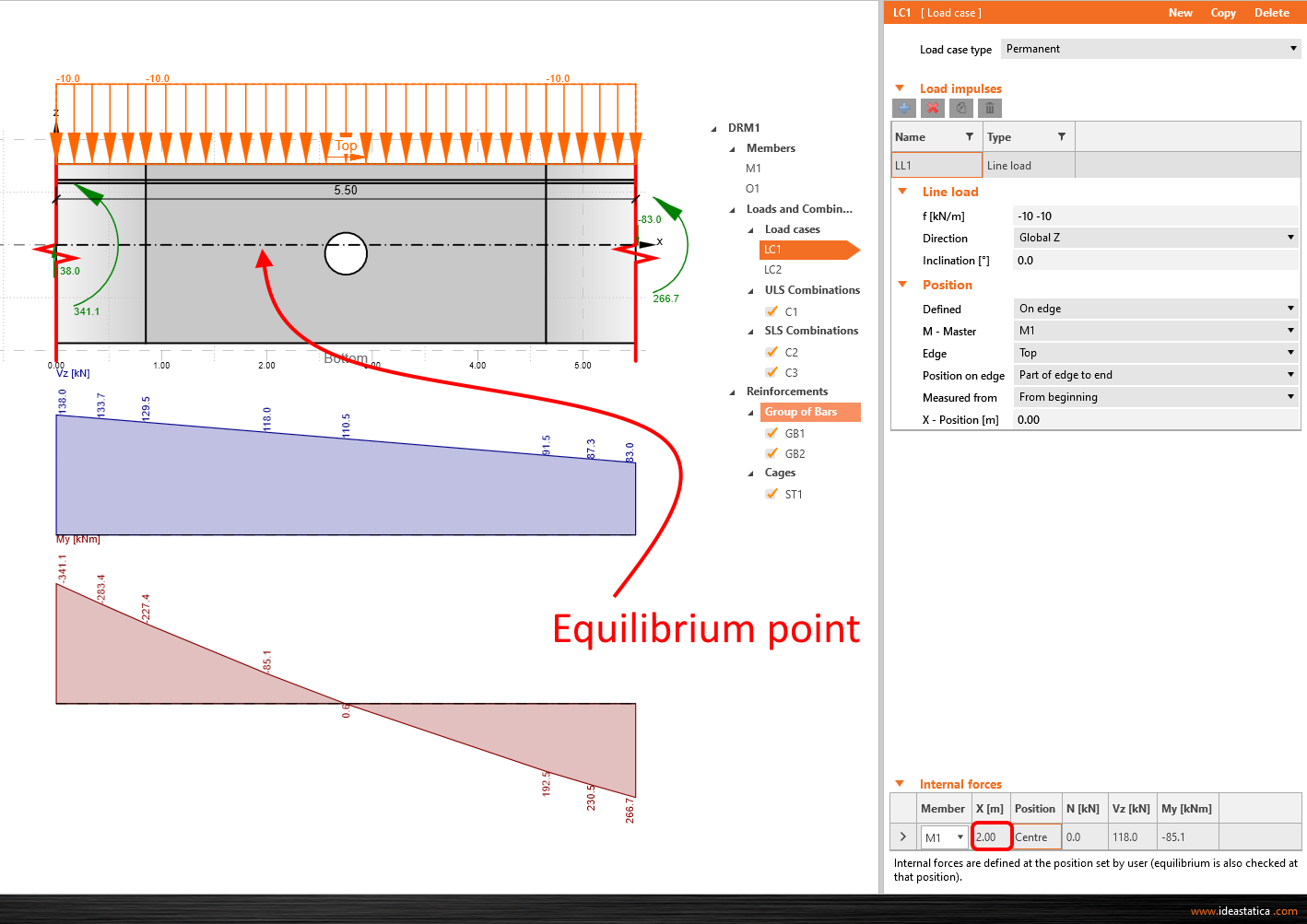

Recorte de viga simples
A última opção do modelo de viga simples. Aplicam-se as mesmas regras que nos exemplos anteriores. Apenas neste caso, é possível ajustar manualmente a posição do ponto de equilíbrio utilizando as coordenadas X relativas ao sistema de coordenadas global. Assim, introduz-se os valores apenas para este ponto específico.

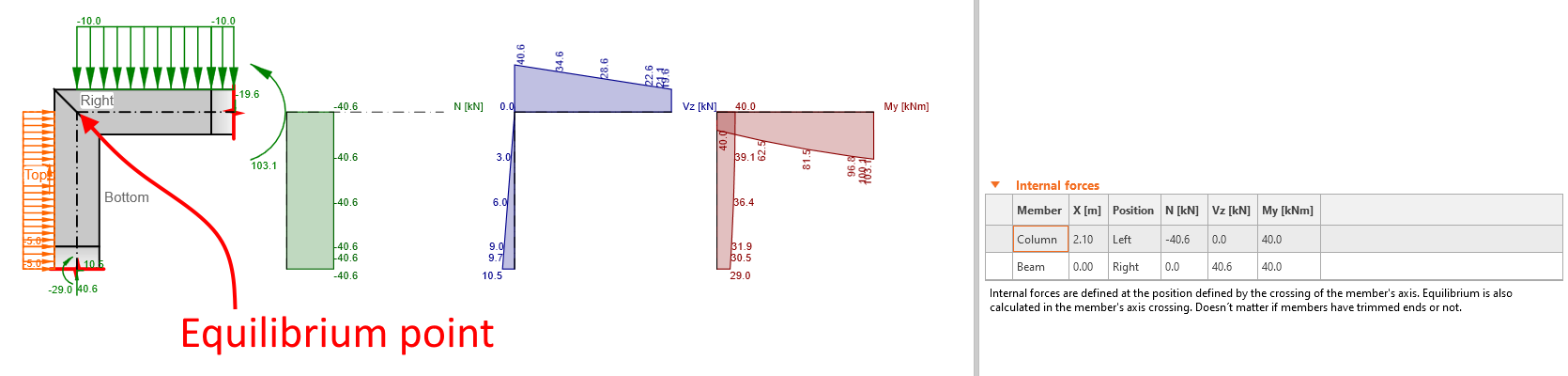

Junta de canto
No caso de uma junta de pórtico, o ponto de equilíbrio, ou seja, a posição da definição das forças internas, encontra-se no cruzamento dos eixos dos elementos — o nó no modelo global. Nem a inclinação nem o tipo de junta afetam a definição do ponto de equilíbrio.

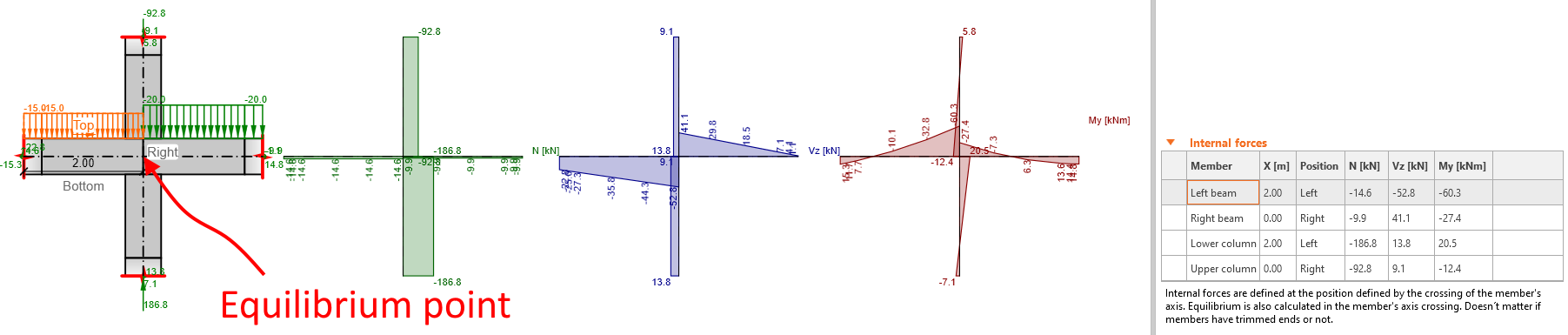

Junta em cruz
As condições de introdução das forças internas são as mesmas que para a junta de canto.
Exemplo Prático
Para uma melhor compreensão, assista à demonstração. No vídeo seguinte, verá como introduzir as forças obtidas do modelo global. O exemplo do vídeo está incluído num webinar transmitido anteriormente: Verificação normativa de um pilar com consolo segundo o ACI utilizando o IDEA StatiCa.
