}A gerenda paraméterei
Két azonos modell készül a Beam és a Detail alkalmazásokban. Ezek a cikk végén találhatók. Töltse le őket, és olvassa át a cikk olvasása közben.
A betongerenda példáját a Beam alkalmazásban mutatjuk be, majd a Detail alkalmazással való összehasonlítást három építési fázisra végezzük el.

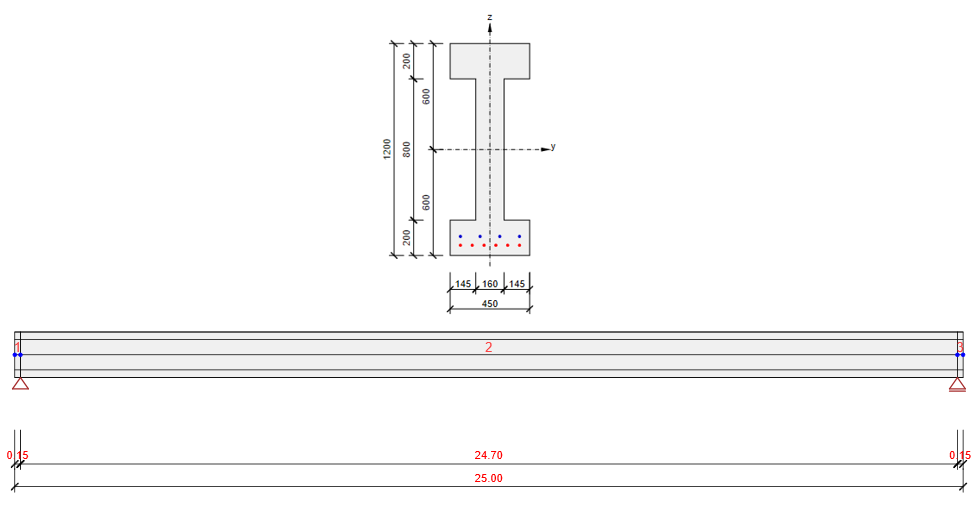

A példa egy egyszerűen alátámasztott, egytámaszú I keresztmetszetű gerenda, amely C45/50 betonból készült, és előfeszített pászmákkal van előfeszítve.

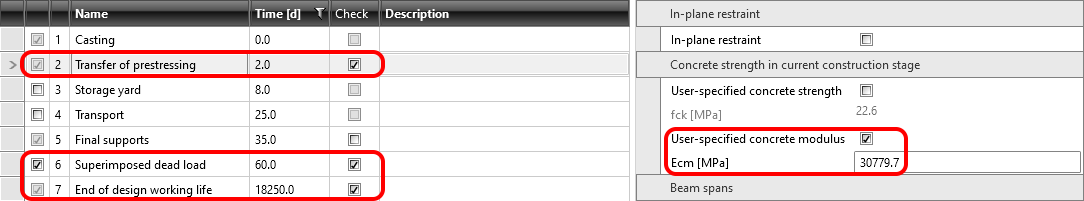

A gerendát három építési fázisban ellenőrizzük:
- Az előfeszítés átadása - 2 nap (közvetlenül az elengedés után)
- Ráépített állandó teher - 60 nap (a tervezési élettartam kezdete)
- A tervezési élettartam vége - 18250 nap (50 év)
A többi fázis hasonlóan elvégezhető.
Észre fogja venni, hogy felhasználó által megadott betonrugalmassági modulust alkalmaztunk. Bővebben olvashat erről: Hogyan kell megadni a beton nyomószilárdsági értékét az építési fázisban?. Azért, mert meg szeretnénk mutatni, hogyan kell modellezni azt a gerendát, amelyet azelőtt feszítenek elő, hogy a beton elérné a 28 napos rugalmassági modulust.

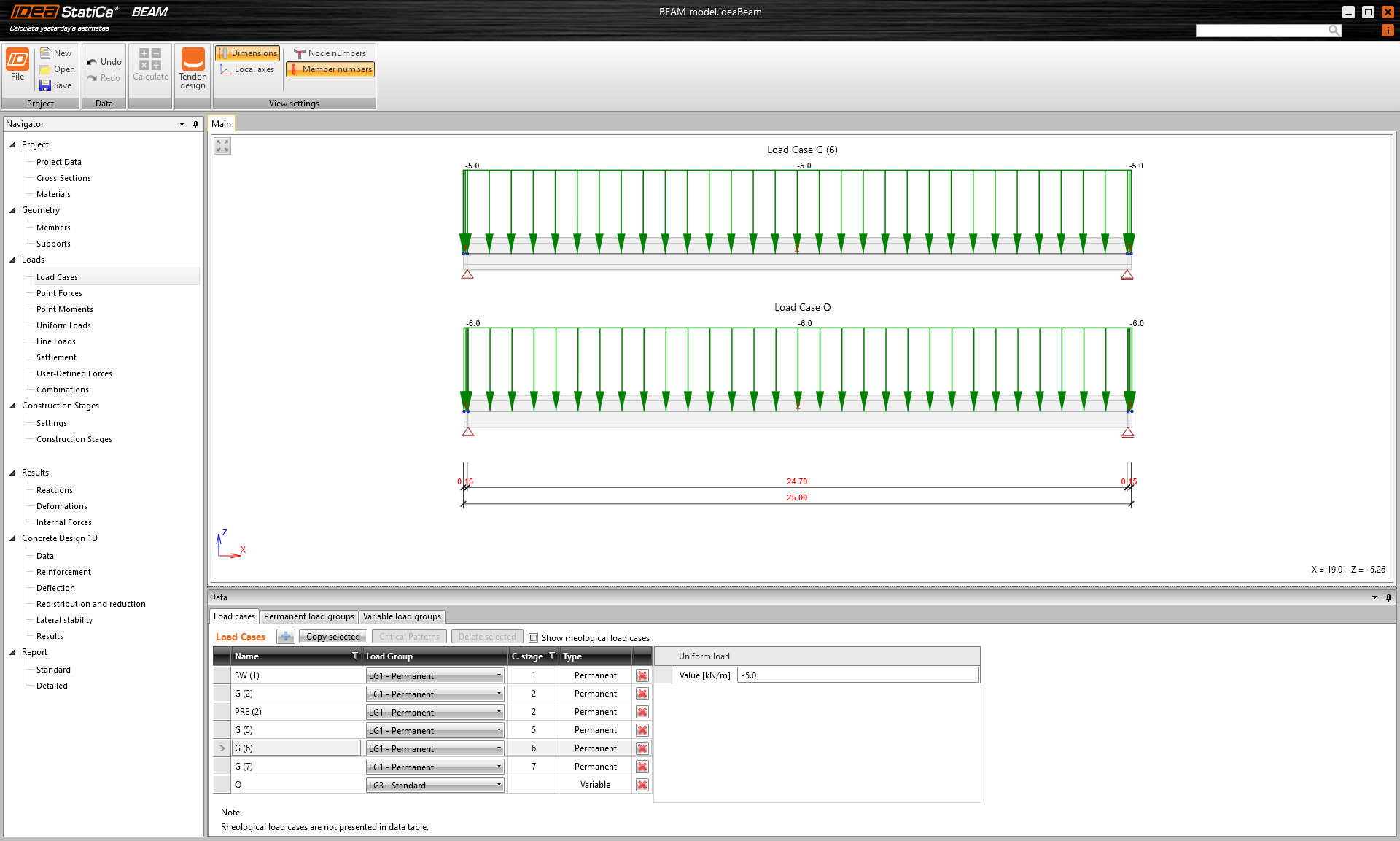

Csak négy teherkombináció van megadva. A zárójelben lévő számok azok az építési fázisok számai, amelyekben az egyes terhek hatnak.
- Önsúly - SW (1)
- Előfeszítés - PRE (2)
- Állandó teher - G (6)
- Változó teher - Q
A többi teherkombináció üres.

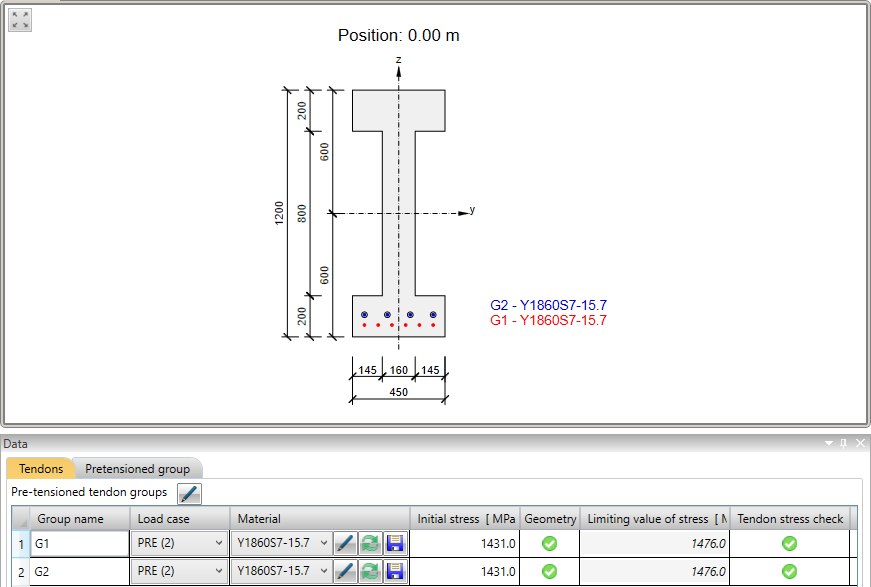

Most nézzük meg az előfeszítést. Két sor pászma van. Érdemes megjegyezni, hogy a felső sornak 3,0 m-es letakart hossza van.
A következő ábrán látható a Feszítőkábel feszültség/veszteségek diagram.
A feszítőkábelben több feszültségérték is van, amelyeket az előfeszítés alkalmazása során ellenőrizni kell. Ezen a ponton megállunk, és röviden elmagyarázzuk az előfeszítési folyamatot, valamint az egyes feszültségeket és veszteségeket.
Előfeszítési folyamat előfeszített gerendánál

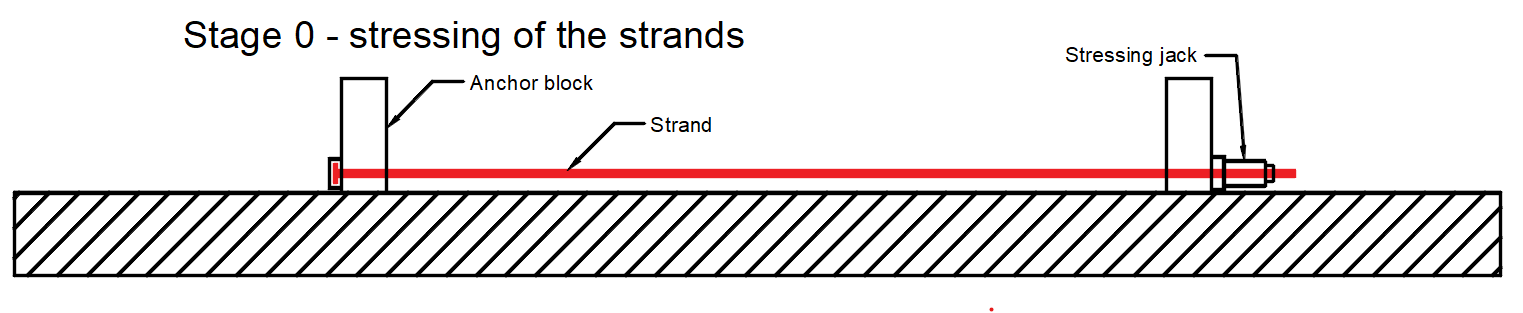

0. fázis - pászmák megfeszítése -> A pászmákat a helyükre készítik, az egyik oldalon lehorgonyozzák, a másik oldalon feszítődomborral előfeszítik.
- σp,ini - Kezdeti feszültség - a feszítés során fellépő maximális feszültség. Kisebbnek kell lennie, mint σp,max az EN 1992-1-1 5.10.2.1 szerint. Ez a feszítődomboron lévő feszültség. A mi példánkban σp,ini = 1431 MPa.
1. fázis - betonozás -> Ebben a fázisban a betonszerkezeti elemet az előfeszített feszítőkábelek köré öntik.
- σpr,cor - Rövid távú relaxáció utáni feszültség, amely magában foglalja a horgonyzási veszteséget és az alátámasztások deformációjából eredő veszteséget is. A mi példánkban σpr,cor = 1415 MPa

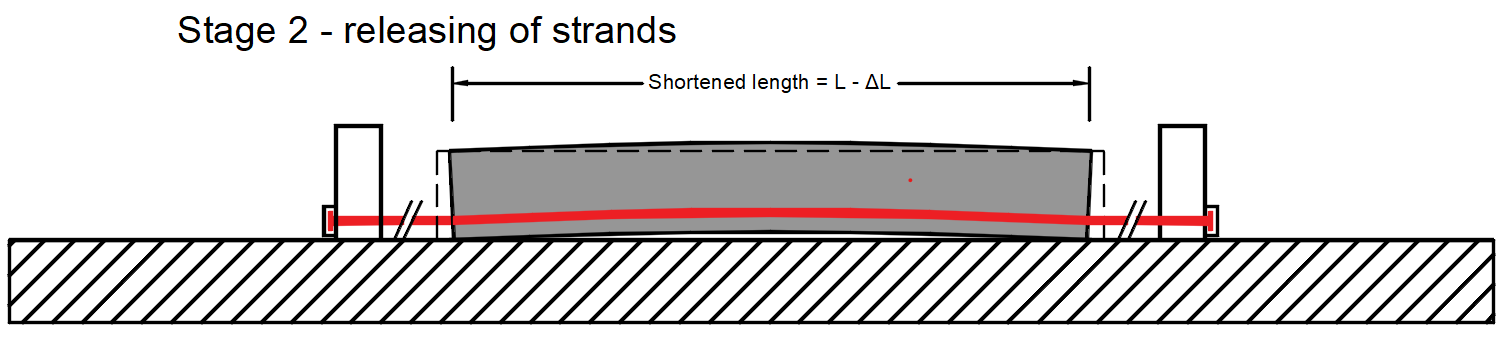

2. fázis - pászmák elengedése -> A pászmákat elengedik, és az azonnali rugalmas betonalakváltozás realizálódik.
- ΔσpT - Veszteség az előfeszítő acél és a feszítőpad hőmérsékletkülönbségéből adódóan.
- σpm0 - Feszültség közvetlenül az elengedés előtt - Ez az érték a Detail bemeneti adata. Ez egyben a feszültség az azonnali rugalmas betonalakváltozásból eredő veszteség - Δσpe - előtt is. Kiszámítása: σpm0 = σpr,cor - ΔσpT. A mi példánkban σpm0 = 1386 MPa
- Δσpe - Veszteség az azonnali rugalmas betonalakváltozásból adódóan.
- σpa - Feszültség a rövid távú veszteségek után. Más szóval, ez a feszültség az előfeszítés szerkezeti elemre való átadása után. Kiszámítása: σpa = σpr,cor - ΔσpT - Δσpe = σpm0 - Δσpe. A mi példánkban σpa = 1319,2 MPa
3. fázis - a tervezési élettartam vége
- σ∞ - Feszültség a hosszú távú veszteségek után
Most idézzük fel a fenti ábrát (a Feszítőkábel feszültség/veszteségek diagrammal), ahol az σpa (piros vonal) és az σ∞ (kék vonal) értékei láthatók.
Az előfeszítés átadásának fázisa
A modell definiálva van, tehát váltsunk a Detail alkalmazásra, és nézzük meg, hogyan kell beállítani az első fázist. A modell ugyanaz, csak kengyeleket adtunk hozzá a nyíróerő-átadáshoz, de ez nem befolyásolja az eredményeket.

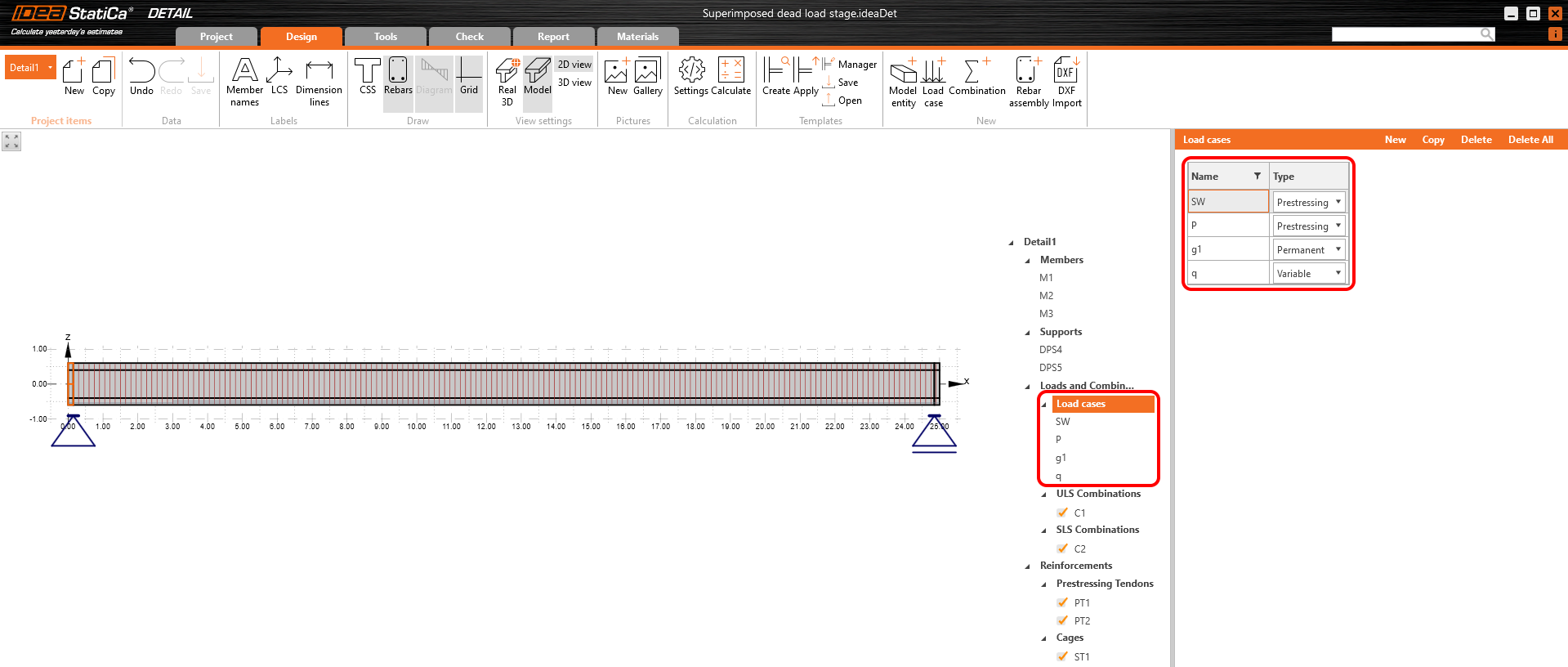

Ebben a fázisban csak két teherkombináció van:
- SW - Előfeszítés típus (Önsúly)
- P - Előfeszítés típus (Előfeszítés)

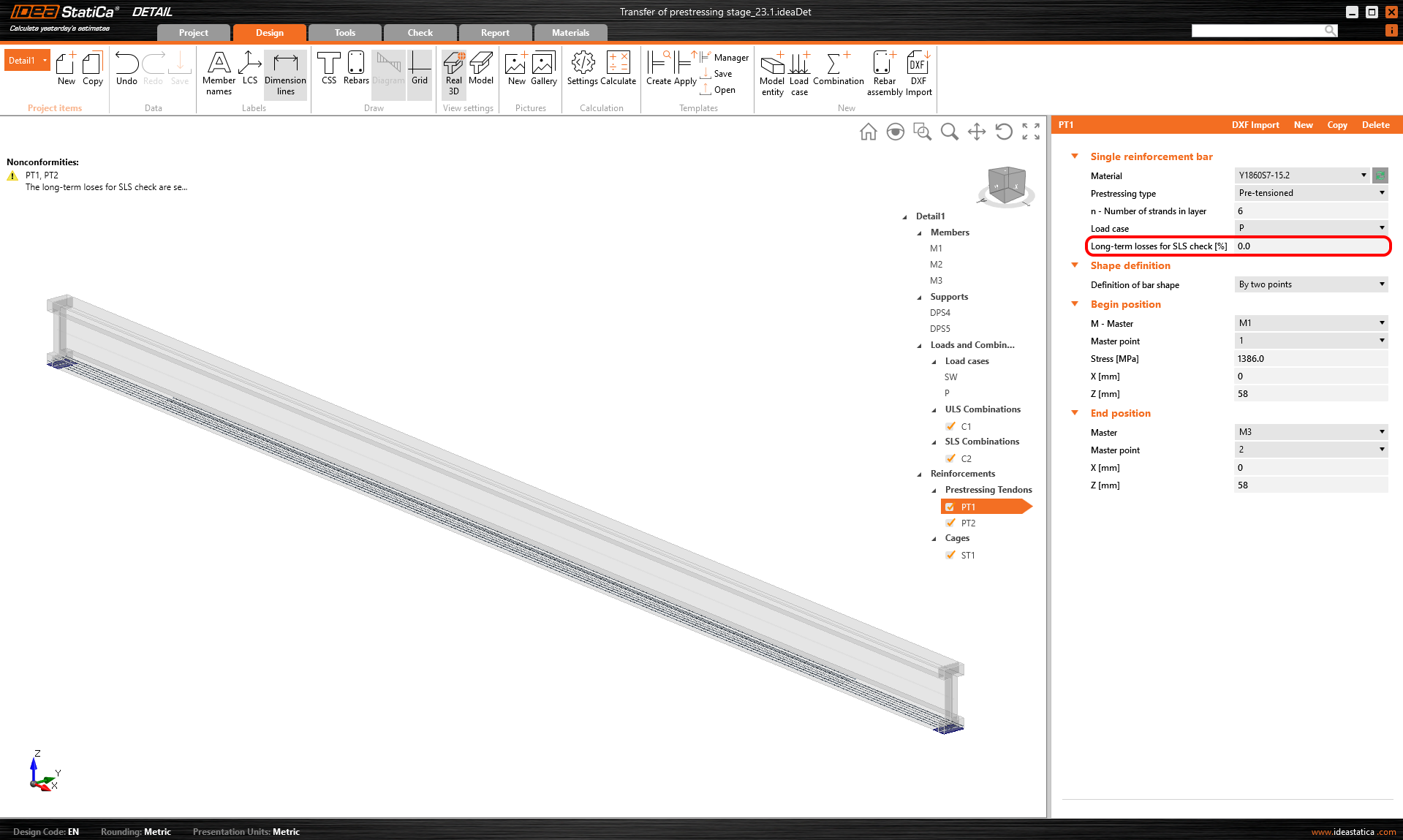

Mindkettő az első teherlépcső során kerül alkalmazásra. A hosszú távú veszteségek SLS ellenőrzéshez 0%-ra vannak beállítva, ahogy látható.
A kúszási együtthatók szintén nulla értékre vannak beállítva, mivel az előfeszítés átadása utáni fázist szeretnénk értékelni. Látható, hogy az Ecm értékét felülírták a Beam alkalmazásba bevitt értékkel.
Tehát hasonlítsuk össze az eredményeket. Mivel nem adtunk meg kúszási tényezőt vagy hosszú távú veszteséget, a hosszú távú és rövid távú hatások azonosak.
Feszítőkábelek feszültsége SLS-ben:

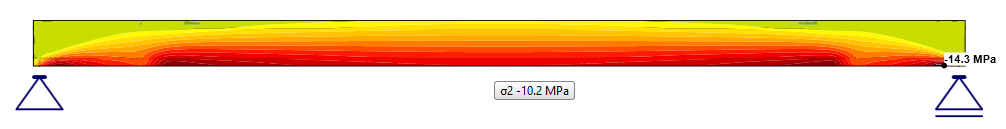

Beton feszültsége SLS-ben:

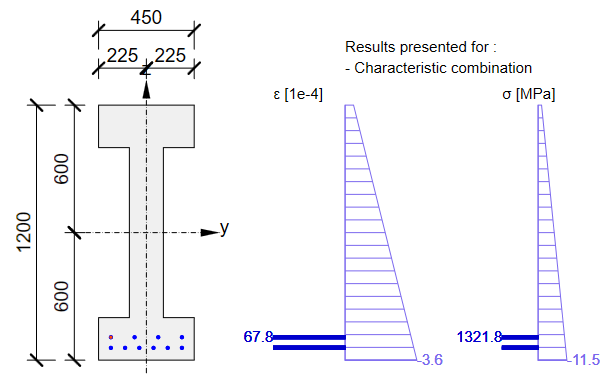

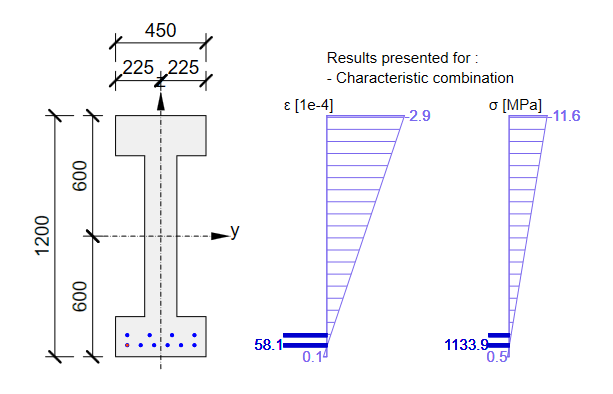

Az SLS keresztmetszet-ellenőrzés a Beam alkalmazásból:
Amint látható, jó egyezés tapasztalható. Úgy tűnik tehát, hogy helyesen végeztük el a bevitelt ehhez a fázishoz. Megjegyzendő, hogy az EN 1992-1-1; 5.10.9 (1) szerint meghatározott rinf és rsup együtthatók értékét 1,0-ra állítottuk be a Beam alkalmazásban.
Másrészt az ULS ellenőrzésnél jelentős eltérés várható a Beam és a Detail alkalmazás eredményei között. Ezt az azonnali rugalmas betonalakváltozásból eredő veszteség - Δσpe - okozza,amely eltérően kerül kiszámításra a Beam alkalmazásban (lineáris megközelítés) és a Detail alkalmazásban (CSFM).
- A lineáris megközelítésben (Beam alkalmazás), az azonnali rugalmas betonalakváltozásból eredő veszteség Δσpe azonos az ULS és az SLS esetén. Ennek oka, hogy a lineáris megközelítés esetén a rugalmassági modulussal Ecm rendelkező lineáris anyagmodellt alkalmazzuk, amelyet az fck, az egész analízishez (a veszteségek analitikus számításához is), és csak az ULS keresztmetszet-ellenőrzéseknél alkalmazzuk azt az anyagmodellt, amelyben a rugalmassági modulust az fcd-ből számítják.
- A Detail alkalmazás megközelítésében a teljes ULS számítása azzal az anyagmodellel történik, amelyben a rugalmassági modulust az fcd-ből számítják (amelyet az ηfc tényező is befolyásol, lásd: Anyagmodellek (EN)). Ez nagyobb rugalmas alakváltozást és következésképpen nagyobb Δσpe. veszteséget okoz. Emlékeztetőül: az azonnali rugalmas betonalakváltozásból eredő veszteség előtti feszültséget adjuk meg. Ezt a veszteséget az előfeszítő erők által befolyásolt modell alakváltozása alapján számítják (ULS esetén kisebb rugalmassági modulus alkalmazásával).

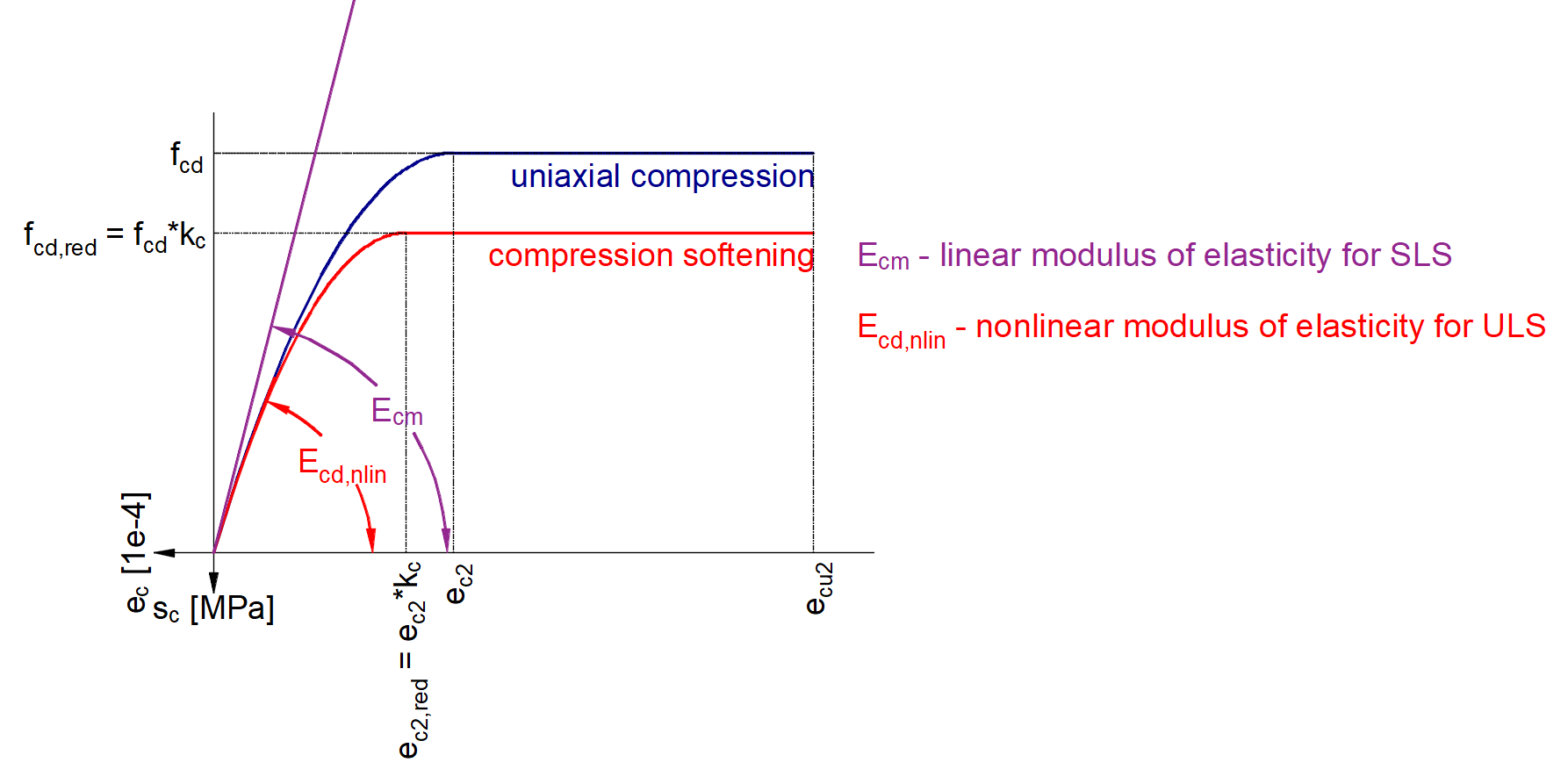

Megjegyzendő, hogy az SLS számítása a Detail alkalmazásban az Ecm alapján történik (nem az fck alapján). Másrészt az ULS számítása az fcd alapján történik, amelyből a parabolikus feszültség-alakváltozás diagram kerül meghatározásra.
Most már tudja, hogyan kell a Detail alkalmazást használni az előfeszített betonszerkezetek tervezéséhez előfeszített pászmák alkalmazásával az előfeszítés átadásának fázisában. Csak módosítsa a geometriát, és adjon hozzá néhány megszakítást, például nyílásokat stb.
Ráépített állandó teher fázisa
Ebben a fázisban az idő (a beton kora) 60 nap. Ennek a fázisnak a célja a betongerenda ellenőrzése a tervezési élettartam kezdetén, állandó és változó terhek figyelembevételével. Tehát a másik két teherkombináció hozzáadásra kerül. A teherlépcsők természetesen megegyeznek a Beam alkalmazás modelljével.
Két értéket kell meghatározni a Detail bemeneti adataihoz.
- Kúszási együttható a 2 naptól 60 napig terjedő időszakra
- Hosszú távú veszteségek becslése a 2 naptól 60 napig terjedő időszakra

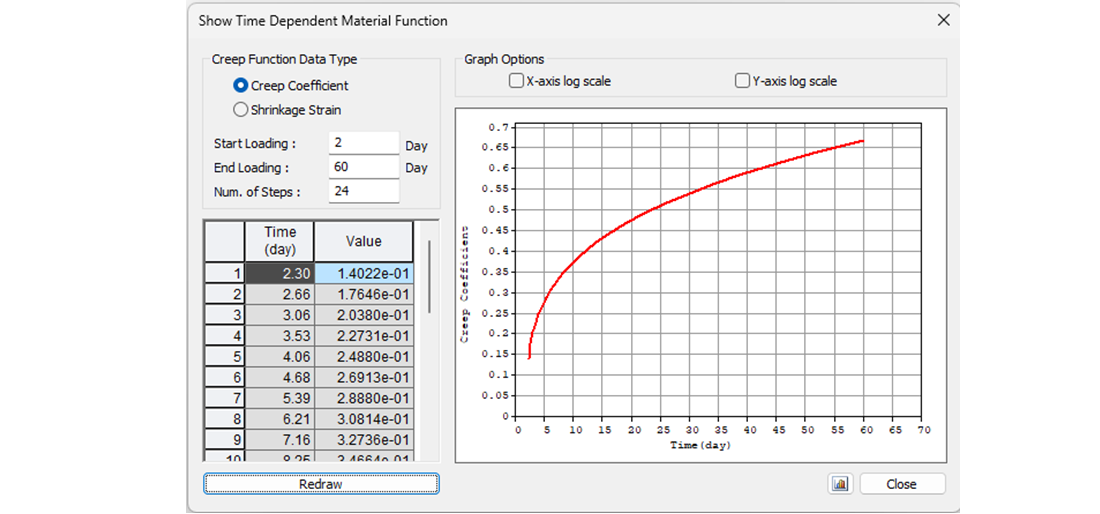

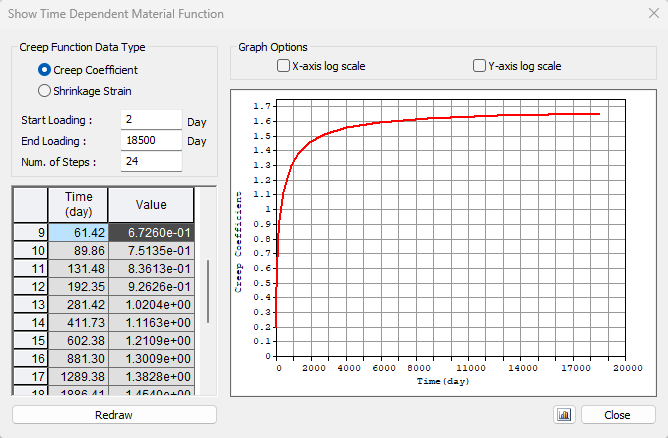

Kezdjük a kúszási együtthatóval. A következő ábrán látható a kúszási függvény 2-től 60 napig C45/55 betonosztály és R cementosztály esetén az Eurocode szerint. A kúszási együttható értéke ekkor φpres ≈ φ(60) - φ(2) = 0,65 - 0,15 = 0,50

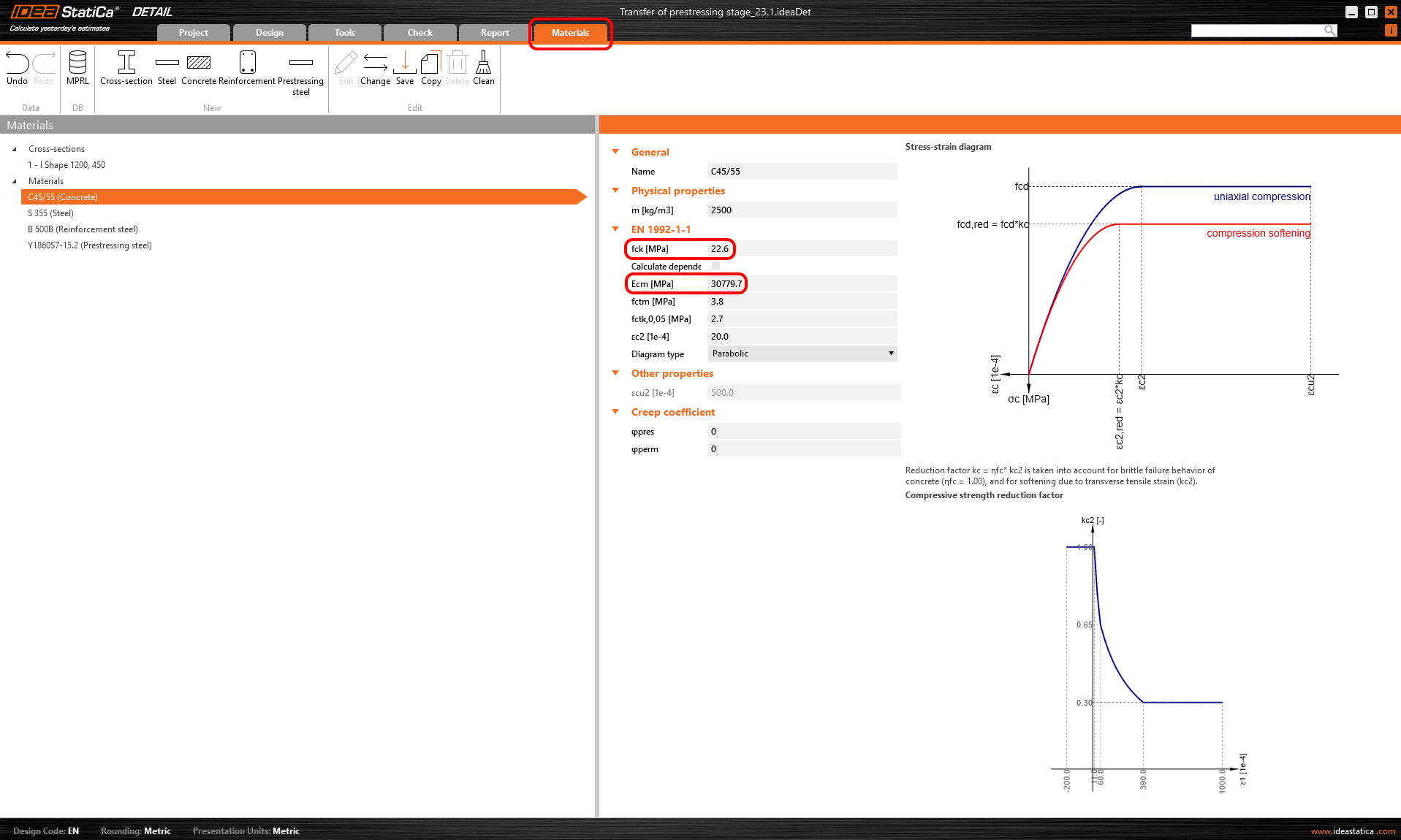

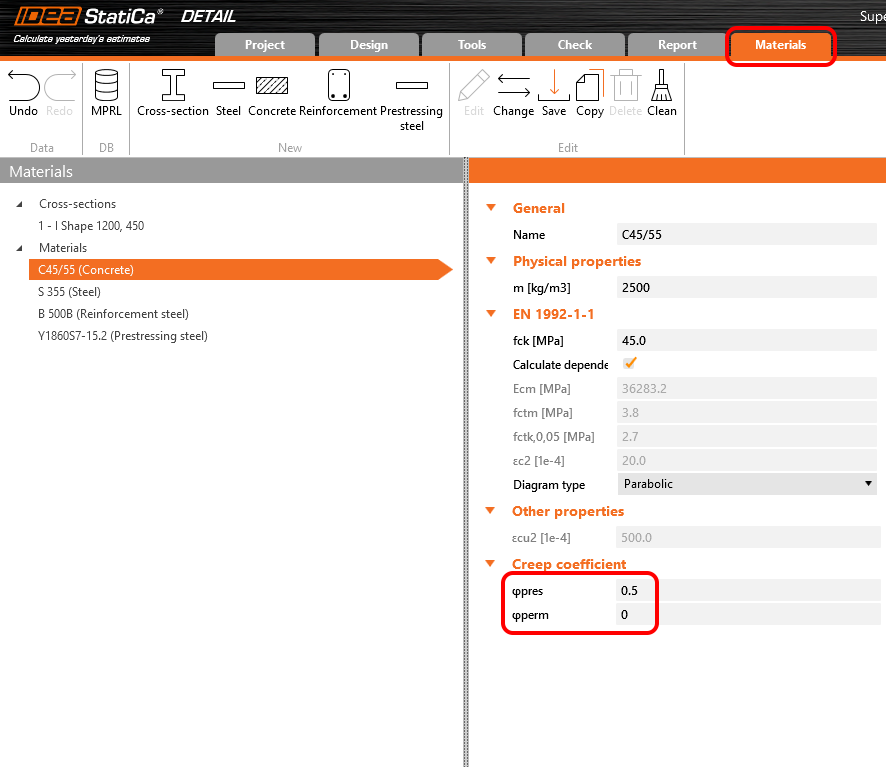

A Detail alkalmazásban a kúszási együttható az Anyagok és modellek menüpontban állítható be. Nyilvánvaló, hogy a rugalmassági modulust az alapértelmezett Ecm értékre kell beállítani (emlékezzen a Teherlépcső fejezetre és az abban lévő diagramra). Azt is észre fogja venni, hogy φperm = 0,0, mivel az állandó terheket rövid idejű terhekként szeretnénk alkalmazni, csakúgy mint a változó terheket.
Most következnek a hosszú távú veszteségek. Természetesen becsülheti őket (az én becslésem 10% lenne). Ez a legegyszerűbb módszer, de a mi példánkban pontosan szeretnénk elvégezni. Ezért kiszámítottuk a σ60 - a hosszú távú veszteségek utáni feszültséget 60 napnál (kék vonal) a Beam alkalmazásban, a végső időt 60 napra állítva.

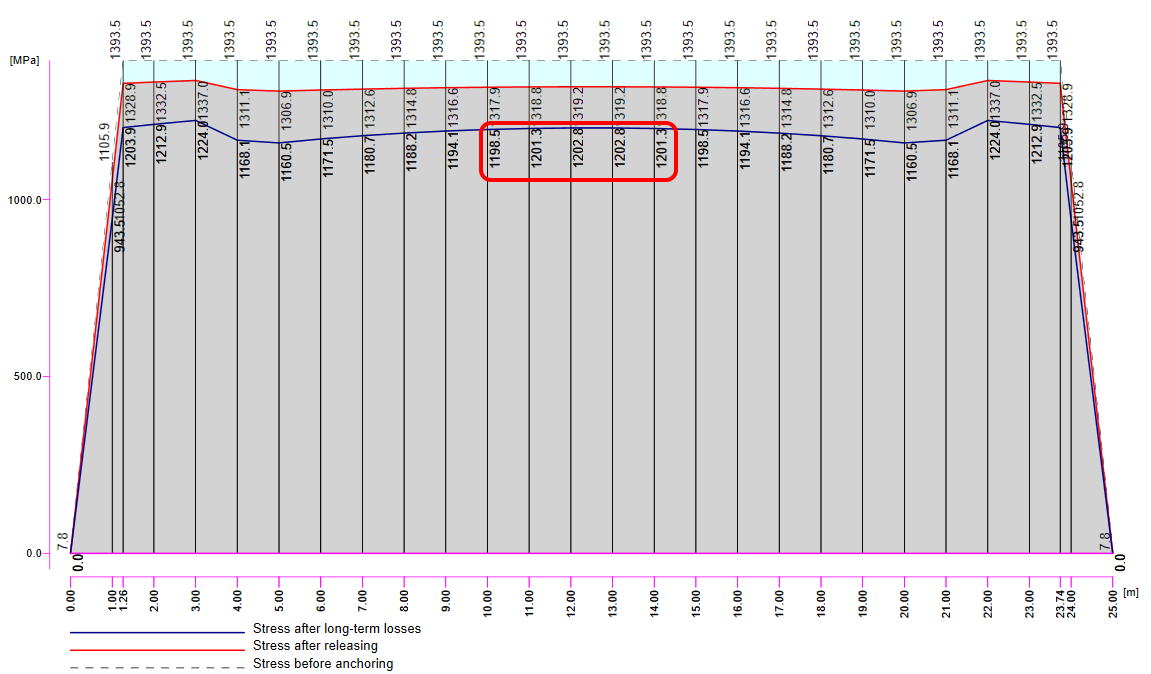

Az σ60 = 1200 MPa értéke a következő ábrán látható (kék vonal).
Ezután a modellt a Detail alkalmazásban kell kiszámítani a beállított kúszási együtthatóval és nulla hosszú távú veszteségekkel az első teherlépcsőre - P100% - az σdet,60. Fontos, hogy a hosszú távú hatásokra vonatkozó eredményeket kell leolvasni, hogy a kúszási együttható figyelembe legyen véve.

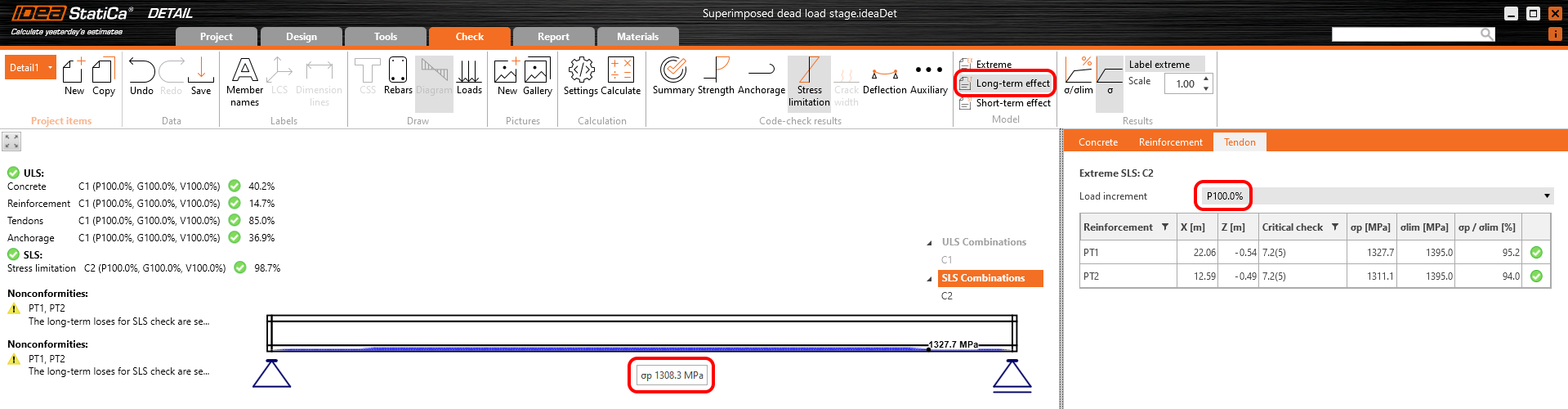

Az ábrán látható, hogy σdet,60 = 1308,5 MPa.
A hosszú távú veszteségek ezután a következőképpen számíthatók: σ60 / σdet,60 = 1200 / 1308,5 = 0,91 -> a hosszú távú veszteség 9%. Adjuk meg az értéket, és hasonlítsuk össze az eredményeket.

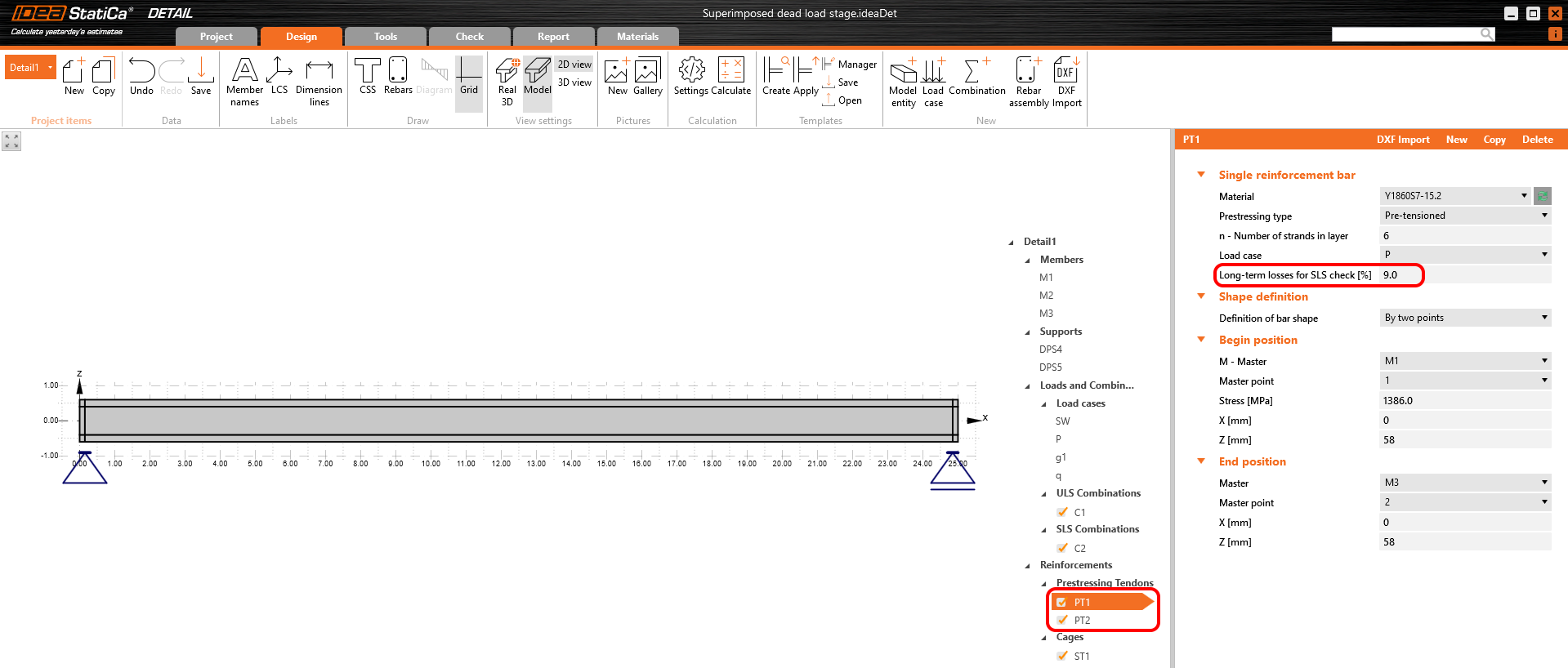

Az eredményeket a hosszú távú veszteségekre (a kúszást és a veszteségeket is figyelembe kívánjuk venni) és az összes teherlépcsőre (az összes terhet figyelembe kívánjuk venni) olvassuk le.

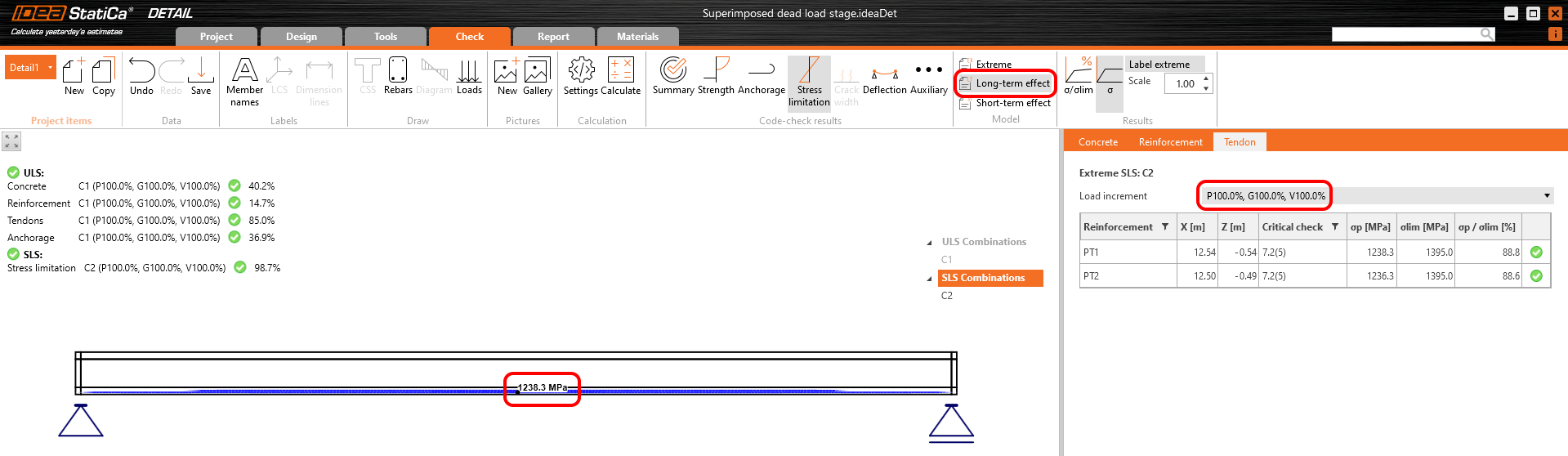

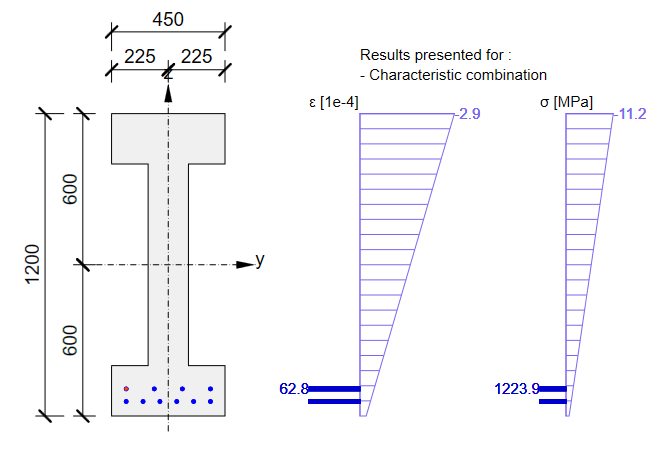

Feszítőkábelek feszültsége SLS-ben:

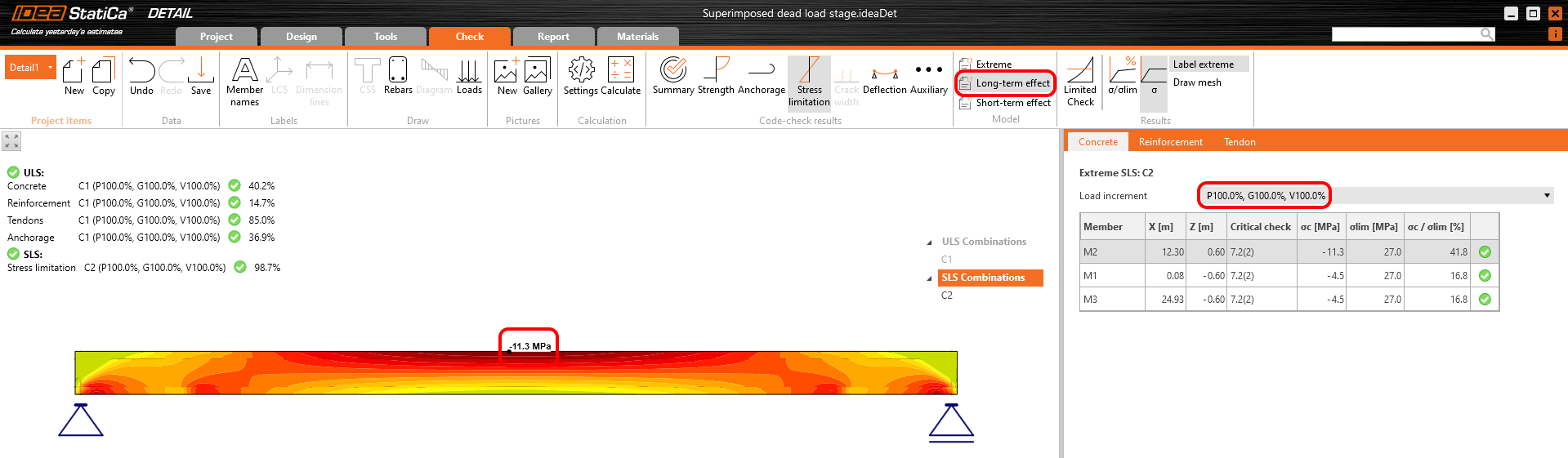

Beton feszültsége SLS-ben:
Az SLS keresztmetszet-ellenőrzés a Beam alkalmazásból:
Ismét jó egyezés tapasztalható. Úgy tűnik tehát, hogy helyesen végeztük el a bevitelt ehhez a fázishoz. Az ULS esetén ugyanaz a probléma merül fel, mint amelyet az előző fázisnál leírtunk. Megjegyzendő, hogy az EN 1992-1-1; 5.10.9 (1) szerint meghatározott rinf és rsup együtthatók értékét 1,0-ra állítottuk be a Beam alkalmazásban.

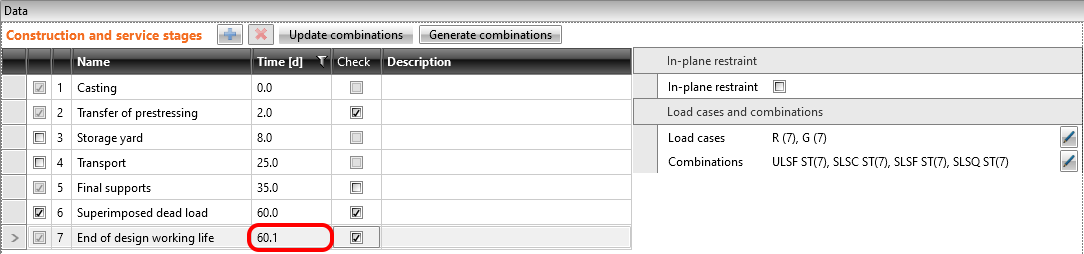

Most idézzük fel a cikk elejét, ahol a teherlépcsőket ismertettük. A Detail alkalmazás modelljében ehhez a fázishoz végigmehet az egyes teherlépcsőkön, hogy lássa az egyes teherkombinációk hatását. Ellenőrizheti a rövid távú hatásokat is, amelyek eltérnek az előző Detail alkalmazás modelljétől az előfeszítés átadásának fázisában. Ennek oka a modellekben alkalmazott eltérő rugalmassági modulus Ecm.
Ami a ráépített állandó teher fázisának modelljében a rövid távú hatásokban valójában látható, az az előfeszítés átadásának fázisa, ahol t=28 nap. Tehát ha nem szükséges a gerendát 28 nap előtt előfeszíteni, nem kell külön modellt létrehozni az előfeszített betongerendák tervezéséhez az előfeszítés átadásának fázisában.
A tervezési élettartam vége
A megközelítés ugyanaz lesz, mint az előző fázisnál. Először meg kell határozni a kúszási együtthatókat. A következő ábrán látható a kúszási együttható függvénye.
Az φpres ≈ 1,65 érték a 2-től 18250 napig terjedő időszakra vonatkozik R cementosztály esetén az Eurocode szerint. Az φperm = φ(18250) - φ(60) ≈ 1,65 - 0,65 = 1,00 érték a 60-tól 18250 napig terjedő időszakra vonatkozik. Figyelje meg a fenti táblázatban kiemelt φ(60) értéket.
Másodszor, szükségünk van a hosszú távú veszteségekre. Ismét ugyanazt a megközelítést alkalmaztuk: a modellt a Detail alkalmazásban számítottuk ki a beállított kúszási együtthatókkal és nulla hosszú távú veszteségekkel az első teherlépcsőre - P100%. Fontos, hogy az eredményeket a hosszú távú veszteségekre kell leolvasni, hogy a kúszási együttható figyelembe legyen véve.
A hosszú távú veszteségek a következőképpen számíthatók: σ∞ / σdet,∞ = 1100 / 1267 = 0,868 -> a hosszú távú veszteség 13,2%. Az σ∞ értéke A gerenda paraméterei fejezetben, a Feszítőkábel feszültség/veszteségek diagramban kerül meghatározásra. Adjuk meg az értéket, és hasonlítsuk össze az eredményeket.

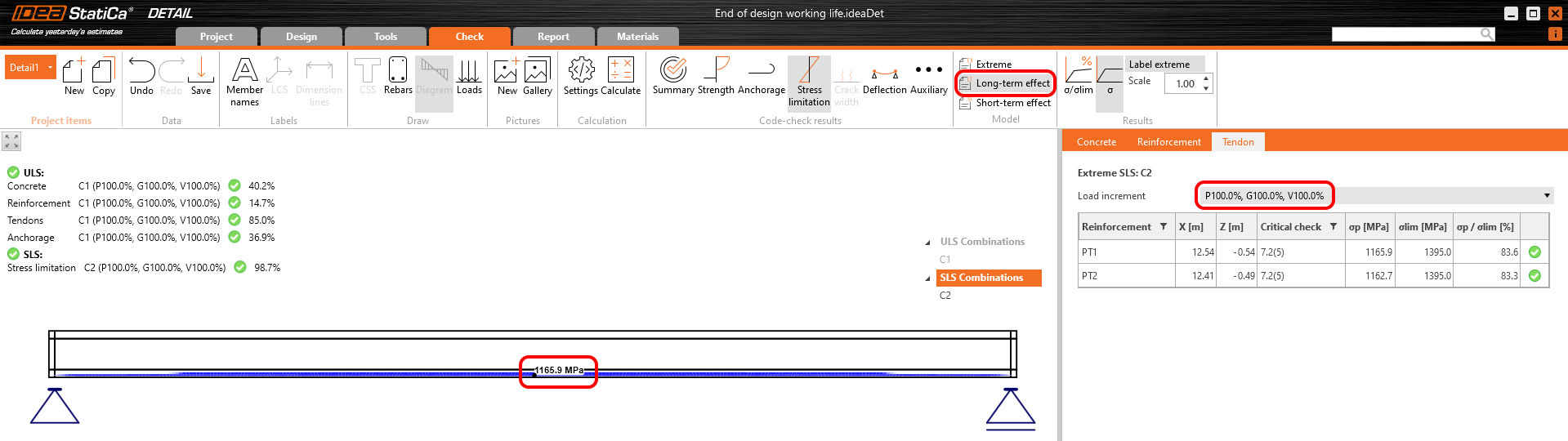

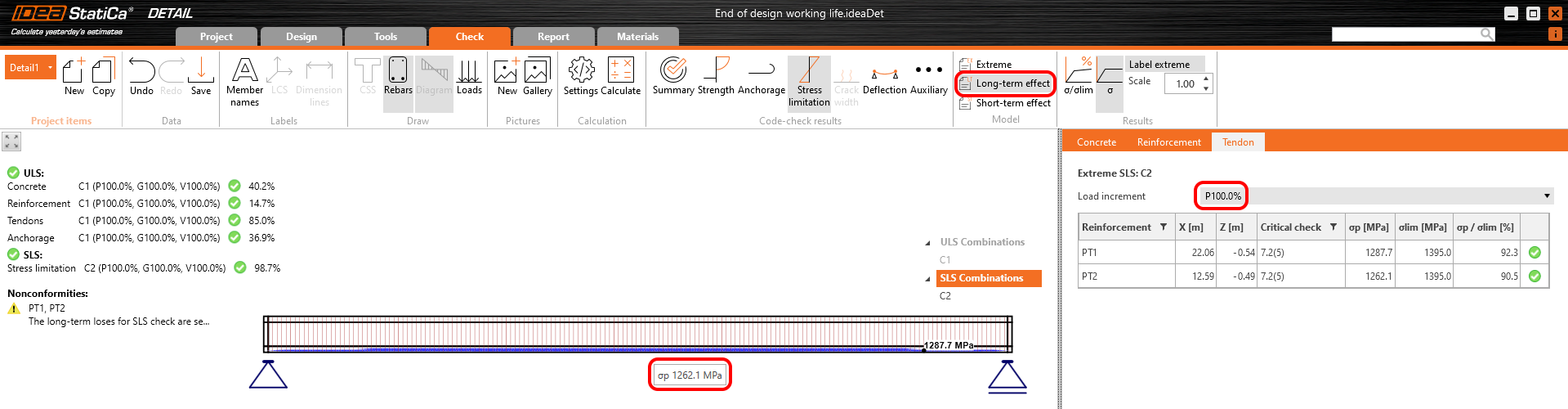

Feszítőkábelek feszültsége SLS-ben:

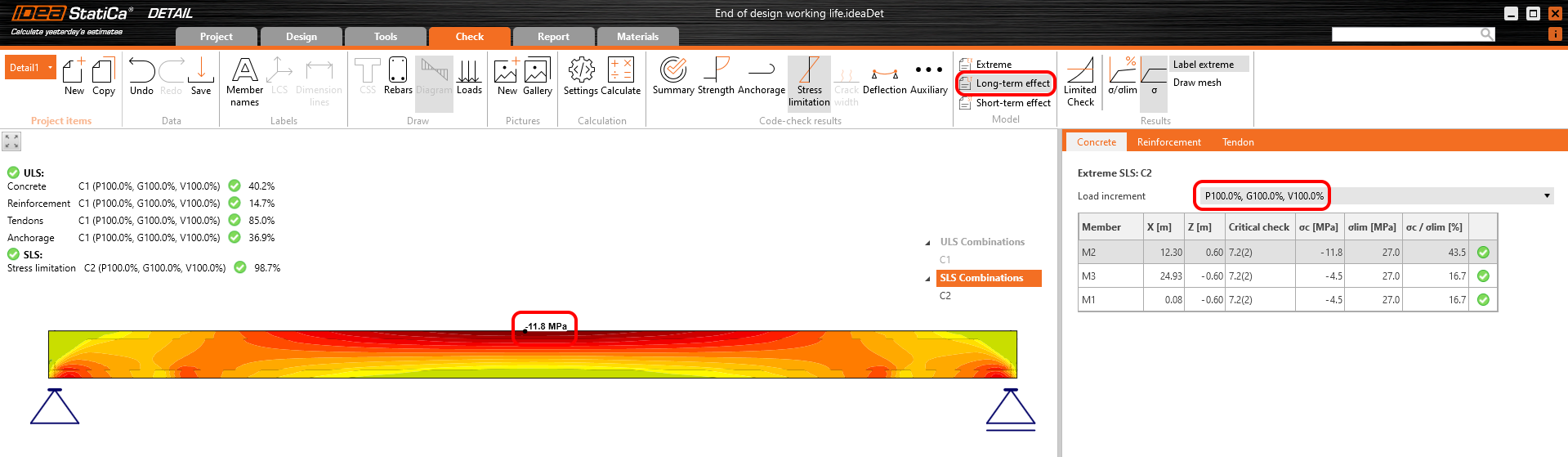

Beton feszültsége SLS-ben:
Az SLS keresztmetszet-ellenőrzés a Beam alkalmazásból:
Összefoglalás

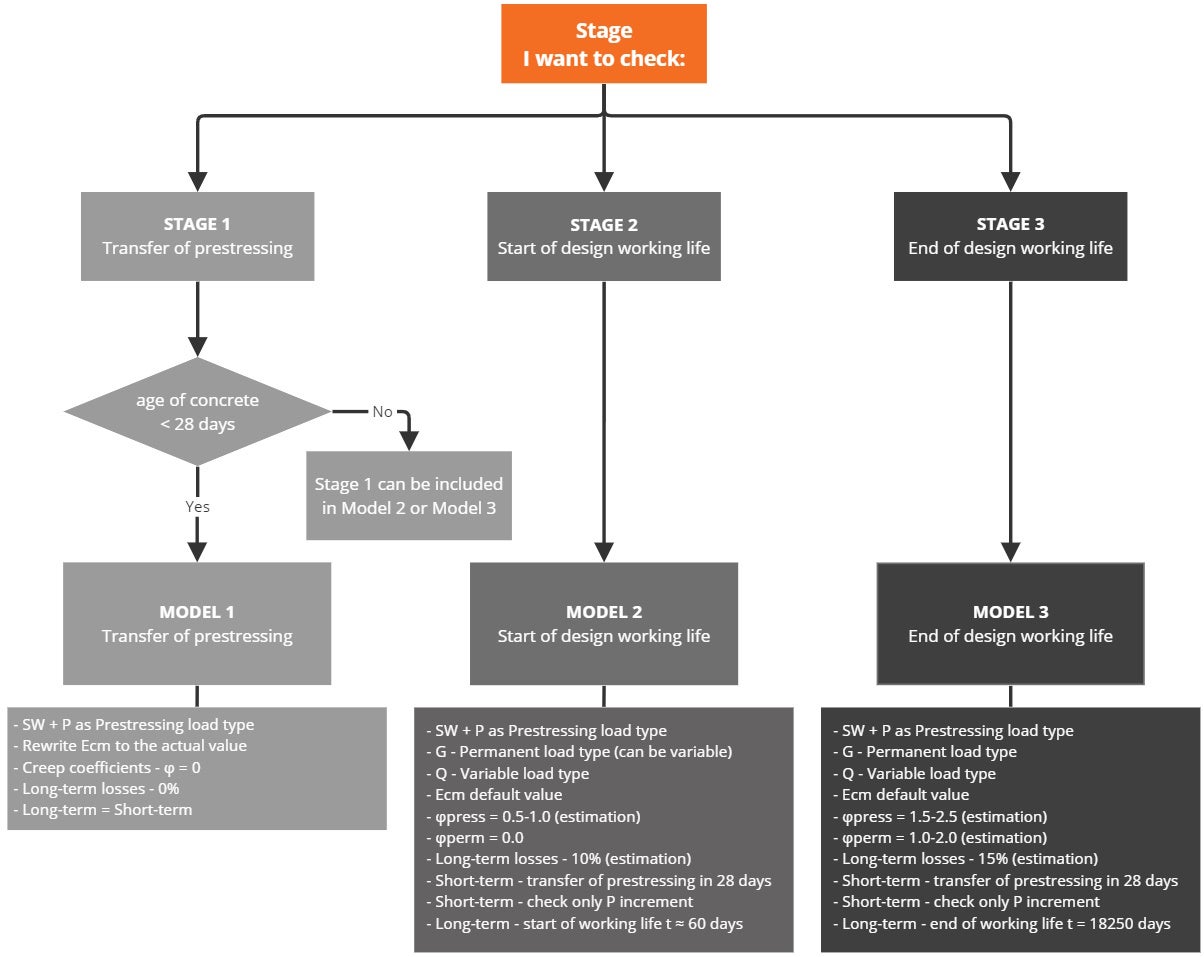

Végül itt egy egyszerű munkafolyamat, amelyben megtalálható a fent leírt eljárás az előfeszített betonszerkezetek tervezéséhez a Detail alkalmazásban előfeszített pászmák alkalmazásával.
Érdemes megismételni, hogy előfeszített pászmák esetén az elengedés utáni (de az azonnali rugalmas betonalakváltozásból eredő veszteség előtti) feszültséget kell megadni. A zsugorodásból és relaxációból eredő hosszú távú veszteségek becslését meg kell adni. A kúszási veszteségek automatikusan kerülnek kiszámításra.
Az előzőekből következik, hogy a 2. és 3. modell esetén a rövid távú hatásokra csak az első P teherlépcsőt kell figyelembe venni (mivel az előfeszítés alkalmazása során nem kerülnek alkalmazásra más állandó vagy változó terhek). Ez csak akkor érvényes, ha a beton kora az előfeszítés alkalmazásakor nagyobb, mint 28 nap, ellenkező esetben külön modellt kell készíteni az 1. fázishoz (rövid távú hatásokra).

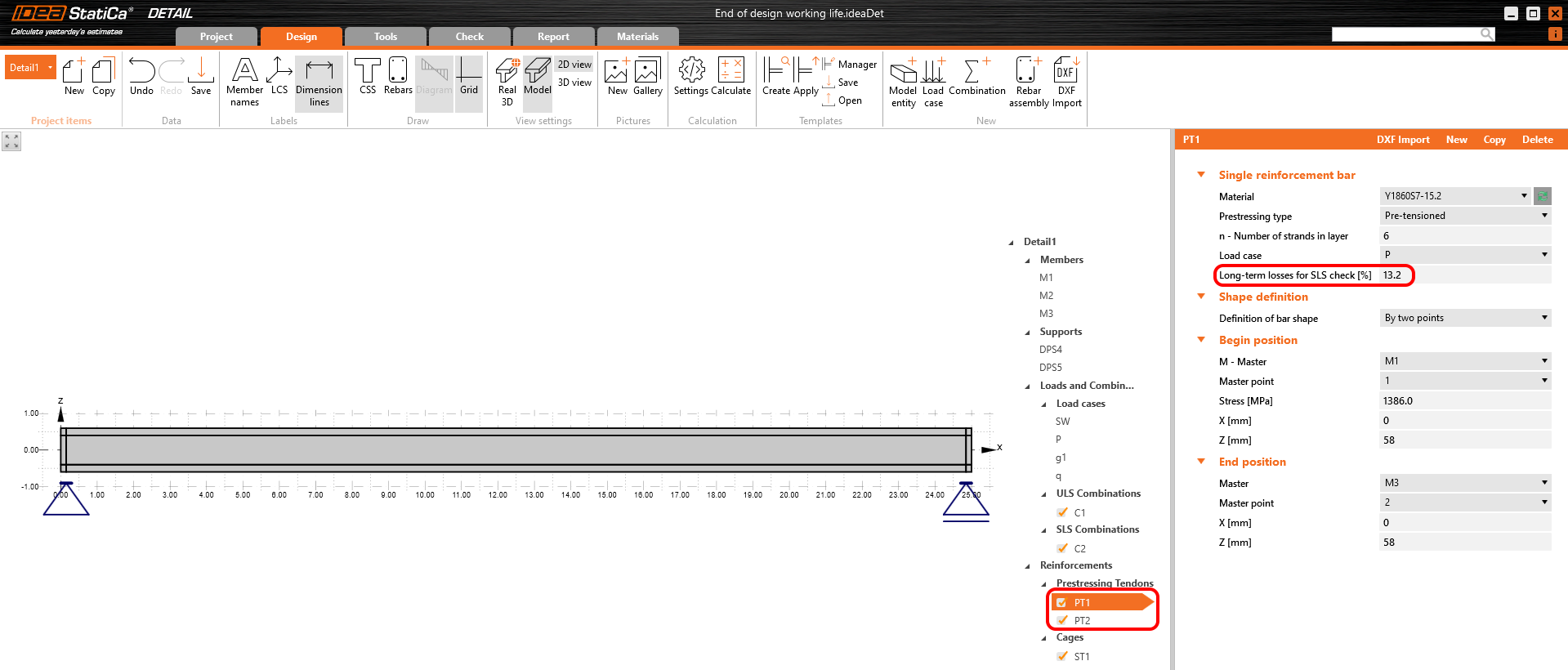

Az ULS hosszú távú veszteségeit kombinációs tényezőként kell megadni. A vasalásban megadható hosszú távú veszteségek becslése csak az SLS ellenőrzéseknél kerül figyelembevételre. A 15%-os becslés bevitelének így kell kinéznie:
Az EN 1992-1-1; 5.10.9 (1) szerint meghatározott rinf és rsup együtthatókat az előfeszítési hatásokra vonatkozóan SLS esetén szintén figyelembe kell venni a kombinációkban. Ez azt jelenti, hogy legalább két kombinációt kell létrehozni. Lásd az ábrát.
Olvasson az együtthatók Beam alkalmazásban való megvalósításáról: Hogyan kerülnek figyelembevételre az rinf és rsup együtthatók az SLS ellenőrzéseknél
Elolvasta, hogyan kell használni az IDEA StatiCa Detail betonszerkezet-tervező szoftvert, amellyel többek között előfeszített betongerendák tervezése is elvégezhető megszakításokkal. De ne feledkezzünk meg az IDEA StatiCa Beam alkalmazásról sem, amelyet betongerenda tervezéshez használnak, beleértve a TDA-t is, és amelyet az eredmények összehasonlítására alkalmaztunk.
