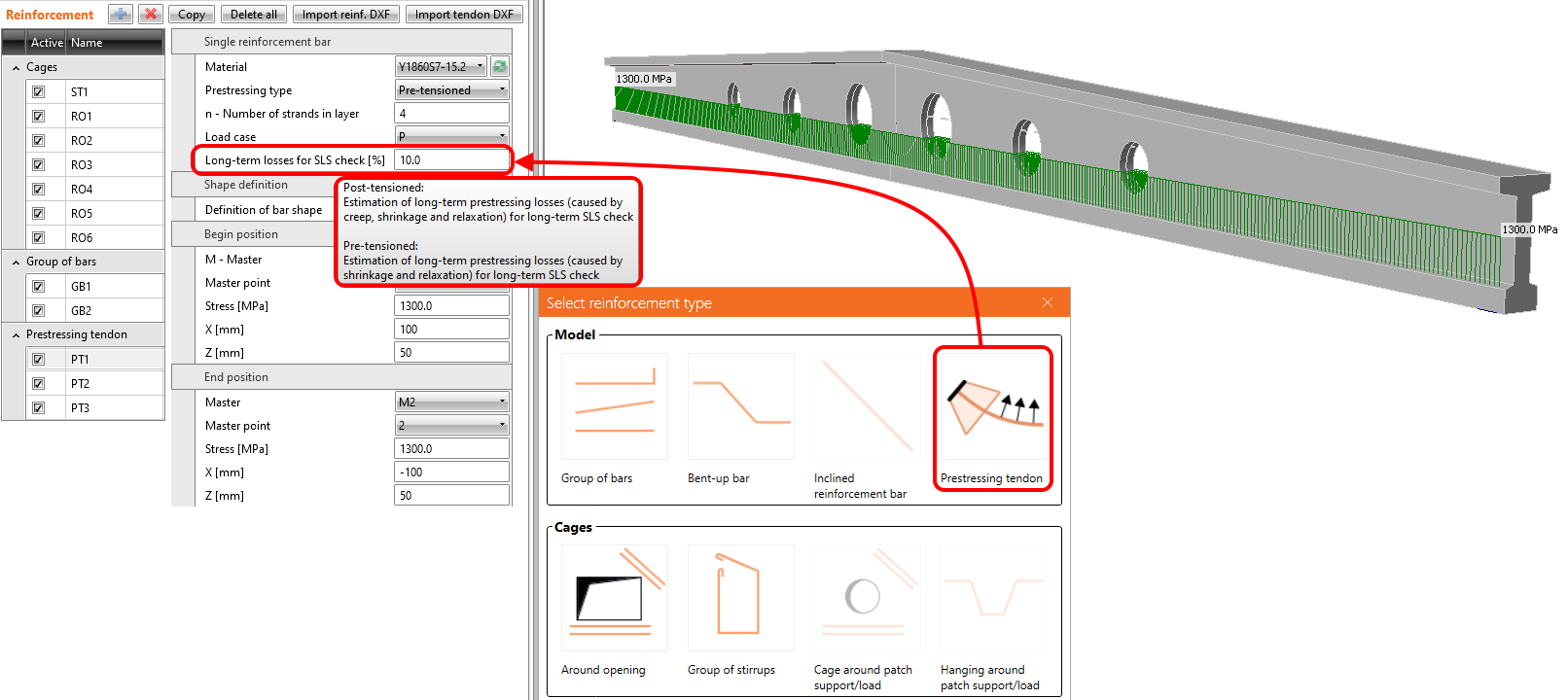

A 23.0-s verziótól kezdve beállíthatja az előre feszített és utófeszített feszítőkábelek hosszú távú veszteségeinek becslését. Ez azt jelenti, hogy nem kell bonyolultan különleges kombinációkat létrehozni különböző előfeszítési együtthatókkal a szerkezet hasznos élettartamának elején és végén történő értékeléséhez. Mostantól elérhető egy új entitás a feszítőkábel tulajdonságaiban, amelyet Hosszú távú veszteségek SLS ellenőrzéshez [%] névvel illetnek, amely lehetővé teszi a rövid távú és hosszú távú hatások ellenőrzését egyetlen kombinációban.

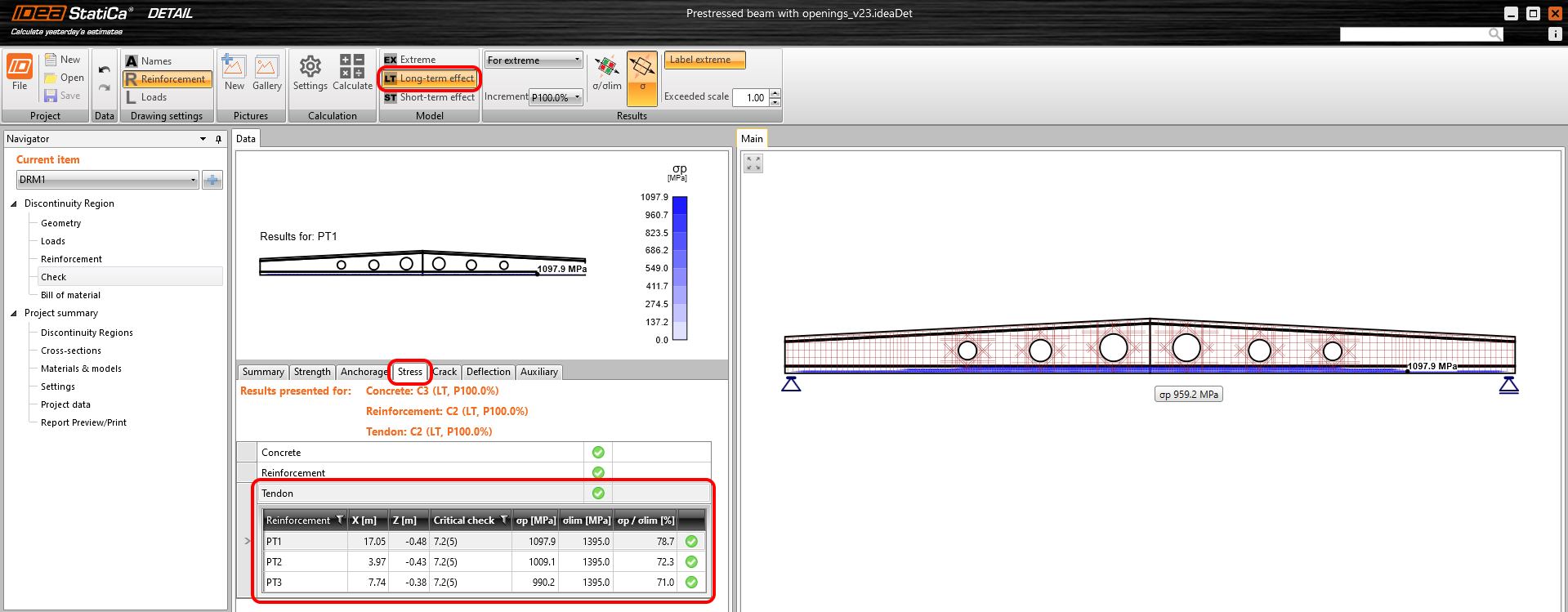

A számítás után válthat a hosszú távú és rövid távú nézet között, hogy lássa a különböző anyagmodellek, valamint a feszítőkábelben lévő különböző kezdeti feszültségek által befolyásolt eltérő eredményeket.
Hogyan működik? Olvassa el a következő szöveget, hogy megismerje ennek az új funkciónak az összes következményét.
Az SLS ellenőrzések hosszú távú hatásának kiszámításához a feszítővasalásban lévő feszültségek értékeit a hosszú távú veszteségek meghatározott értékével csökkentik. Más szóval, a hosszú távú veszteségek becslésével csökkentett feszültséget alkalmazzák az előfeszítési növekménynél, ahol az Ec,eff,press kerül felhasználásra.
Az SLS ellenőrzéshez beállítandó hosszú távú veszteségek [%] értéke eltér az előre feszített és az utófeszített feszítőkábelek esetén. Íme az ok.
Előre feszített feszítőkábelek
Az előre feszített feszítőkábelek esetén a bemeneti feszültség az abutmentekről való elengedés előtti feszültség (rövid távú veszteségek utáni feszültség a horgonyzási elcsúszás, az abutmentek deformációja, rövid távú relaxáció stb. miatt). A betonban lévő rugalmas alakváltozást automatikusan kiszámítják a megfelelő anyagmodellel (Ecm a rövid távú hatásokhoz, és Ec,eff,press a hosszú távú hatásokhoz). Ebből következik, hogy az SLS ellenőrzés hosszú távú veszteségei [%] az a érték, amely a zsugorodás és a hosszú távú relaxáció által okozott hosszú távú veszteségeket határozza meg. Az alapértelmezett érték 10%.

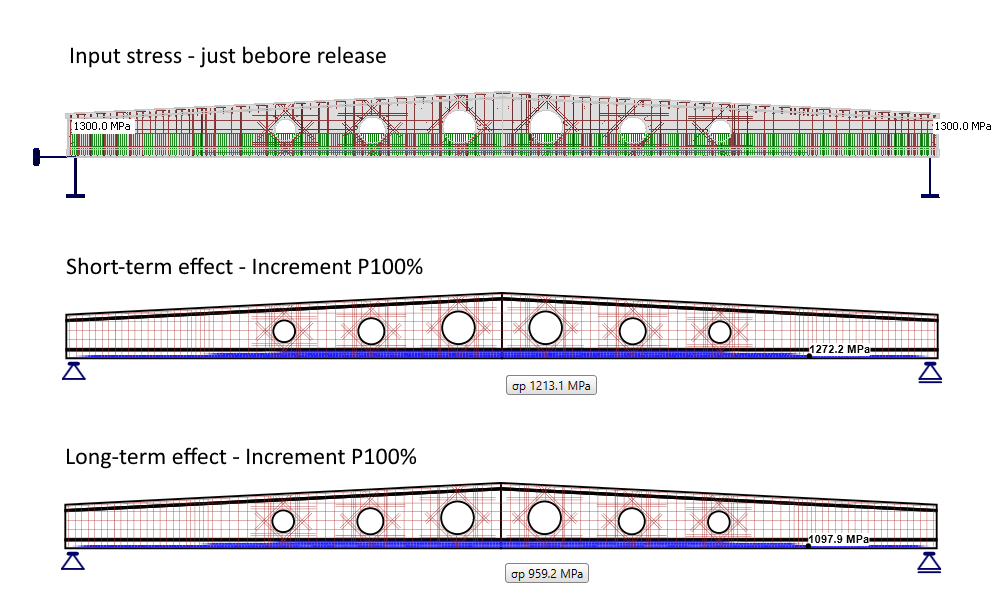

Ahogy az alábbi ábrán látható, most háromféle feszültség létezik.
- Bemeneti feszültség az elengedés előtt
- Feszültség a rövid távú veszteségek után
- Feszültség a hosszú távú veszteségek után
Megjegyzés: az önsúly előfeszítési terhelési típusként van meghatározva. Az első növekmény (önsúlyt is beleértve) előfeszítése látható.
Utófeszített feszítőkábelek
Az utófeszített feszítőkábelek esetén a bemeneti feszültség a rövid távú veszteségek utáni feszültség, vagy beállíthatja a horgonyzási feszültséget, és a program automatikusan kiszámítja a rövid távú veszteségeket. A rövid távú veszteségek ebben az esetben a következők: súrlódás, azonnali rugalmas alakváltozás a betonban, és horgonyzási elcsúszás. Ebből következik, hogy az SLS ellenőrzés hosszú távú veszteségei [%] az az érték, amely a kúszás, zsugorodás és a hosszú távú relaxáció által okozott hosszú távú veszteségeket határozza meg. Az alapértelmezett érték 10%.

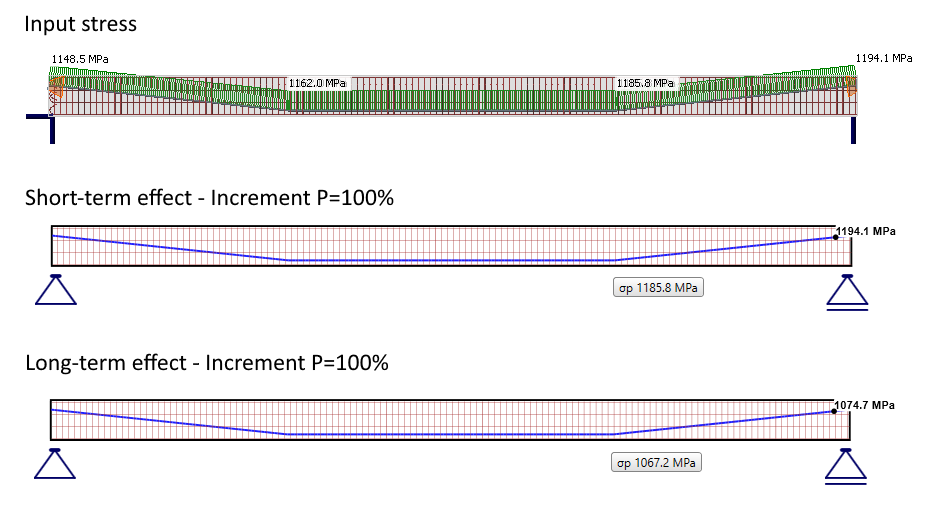

Ahogy az alábbi ábrán látható, most kétféle feszültség létezik.
- Bemeneti feszültség = Feszültség a rövid távú veszteségek után
- Feszültség a hosszú távú veszteségek után
Megjegyzés: az önsúly előfeszítési terhelési típusként van meghatározva. Az első növekmény (önsúlyt is beleértve) előfeszítése látható.
Elérhető az Enhanced kiadásokban: IDEA StatiCa Prestressing.
