构件模型组织
IDEA StatiCa Member(钢结构)
构件模型组织
钢构件典型应用场景的建模向导
AISC 和 AS 可用的 Member 向导模型
构件模型组织
SteelMember designKnowledge baseMemberGeometry

构件模型组织

This article is also available in
ENDEESFRITPTNLHUROKRPLTHTRVIZH

IDEA StatiCa Member 的模型组织与其他 IDEA StatiCa 应用程序略有不同,但仍遵循 CBFEM(基于组件的有限元模型)方法。下面介绍几个关键定义。

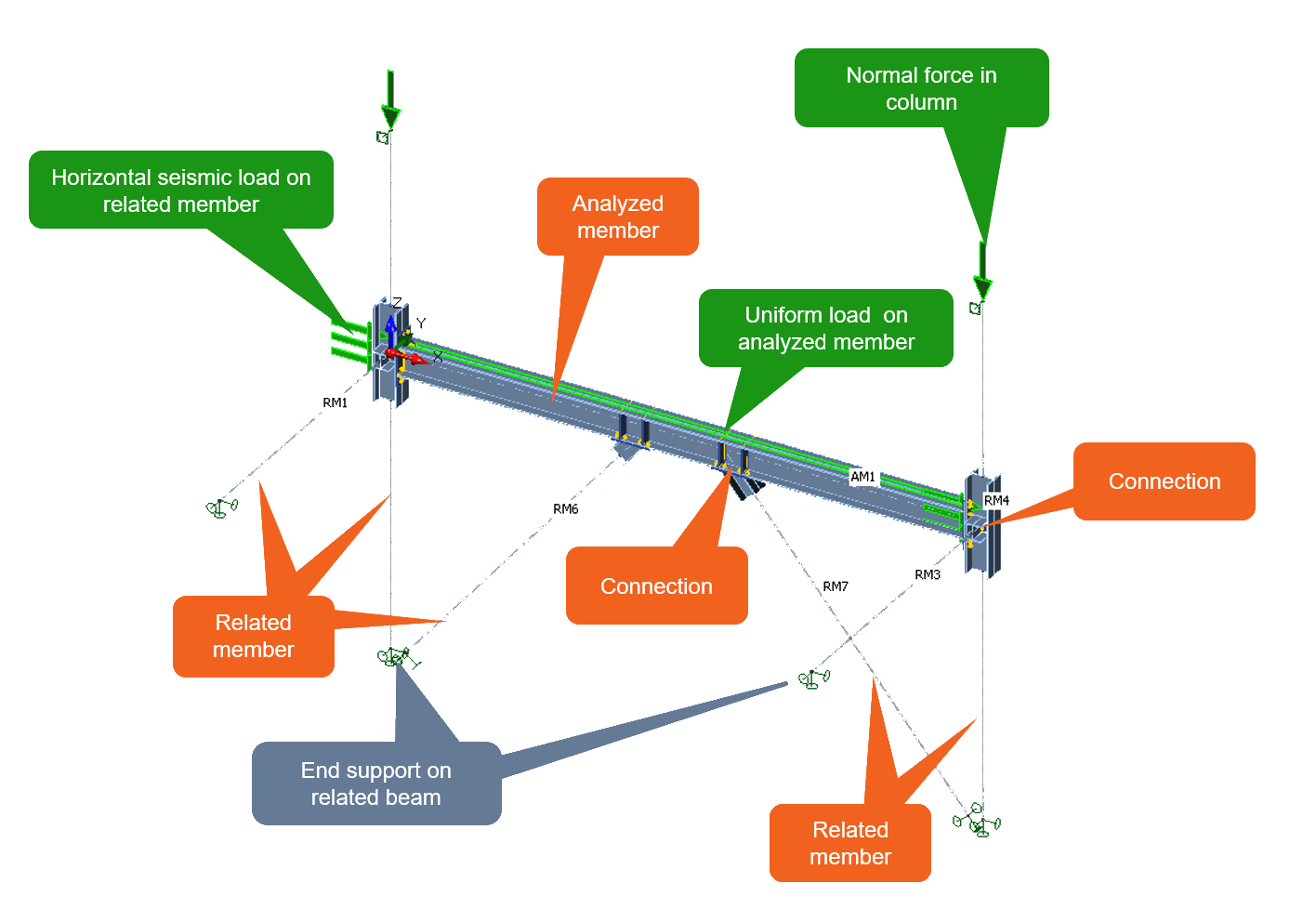

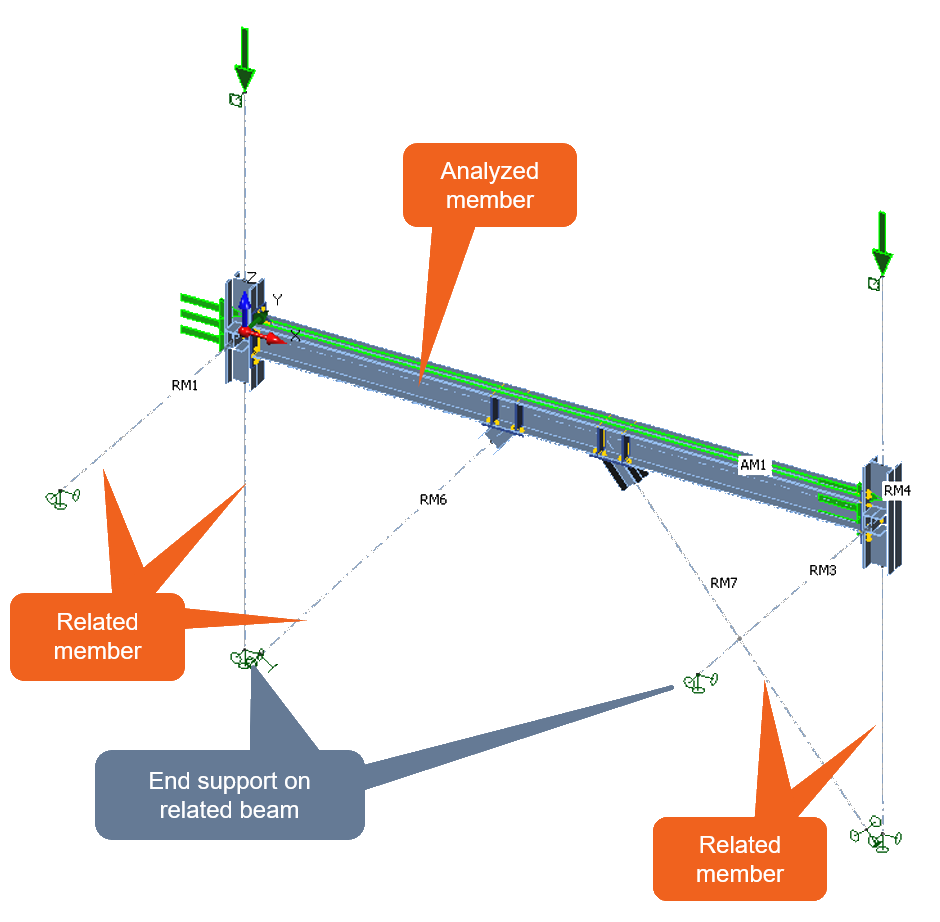

被分析构件是结构中需要进行分析的部分,即我们所关注的部分。相关构件是与被分析构件相连的所有其他构件。相关构件与被分析构件共享公共节点。

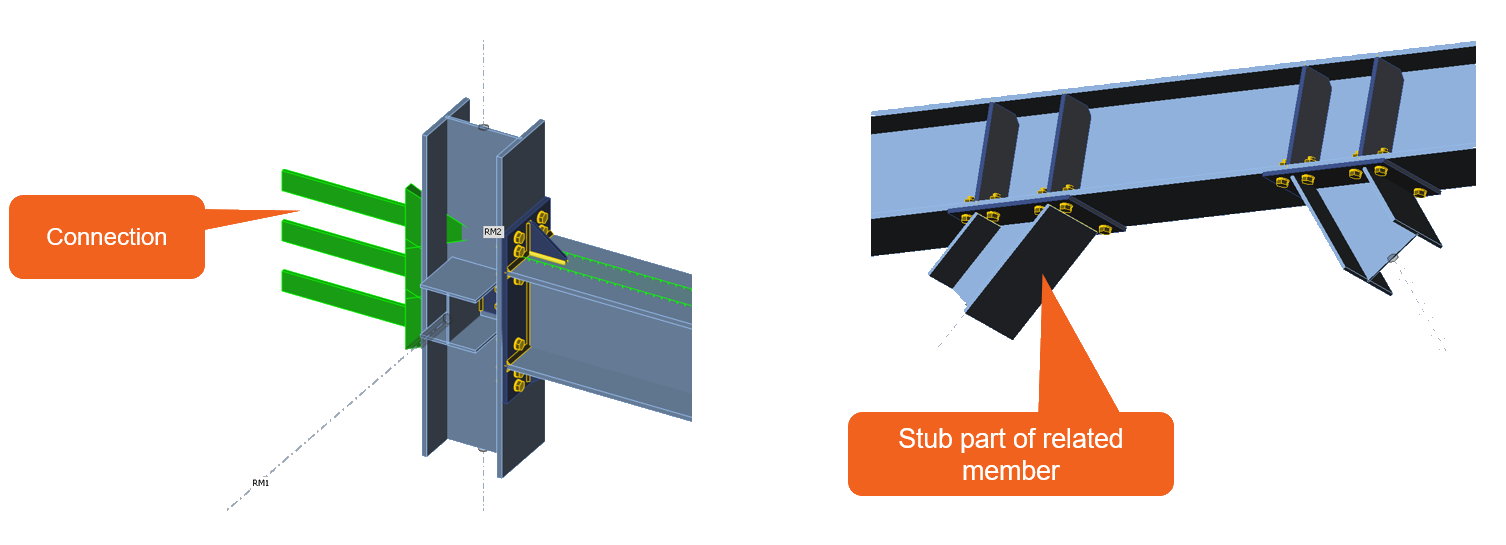

被分析构件与相关构件之间的节点由节点设计来定义。

荷载可通过多种方式施加,基本上可分为两类:内力和施加荷载。内力可在相关构件端部引入。施加荷载可作为均布荷载施加在被分析构件或相关构件上。

定义模型的所有这些部分后,Member 的模型组织即告完成。

模型工作流程的完整说明请参见 IDEA StatiCa Member 理论背景。
