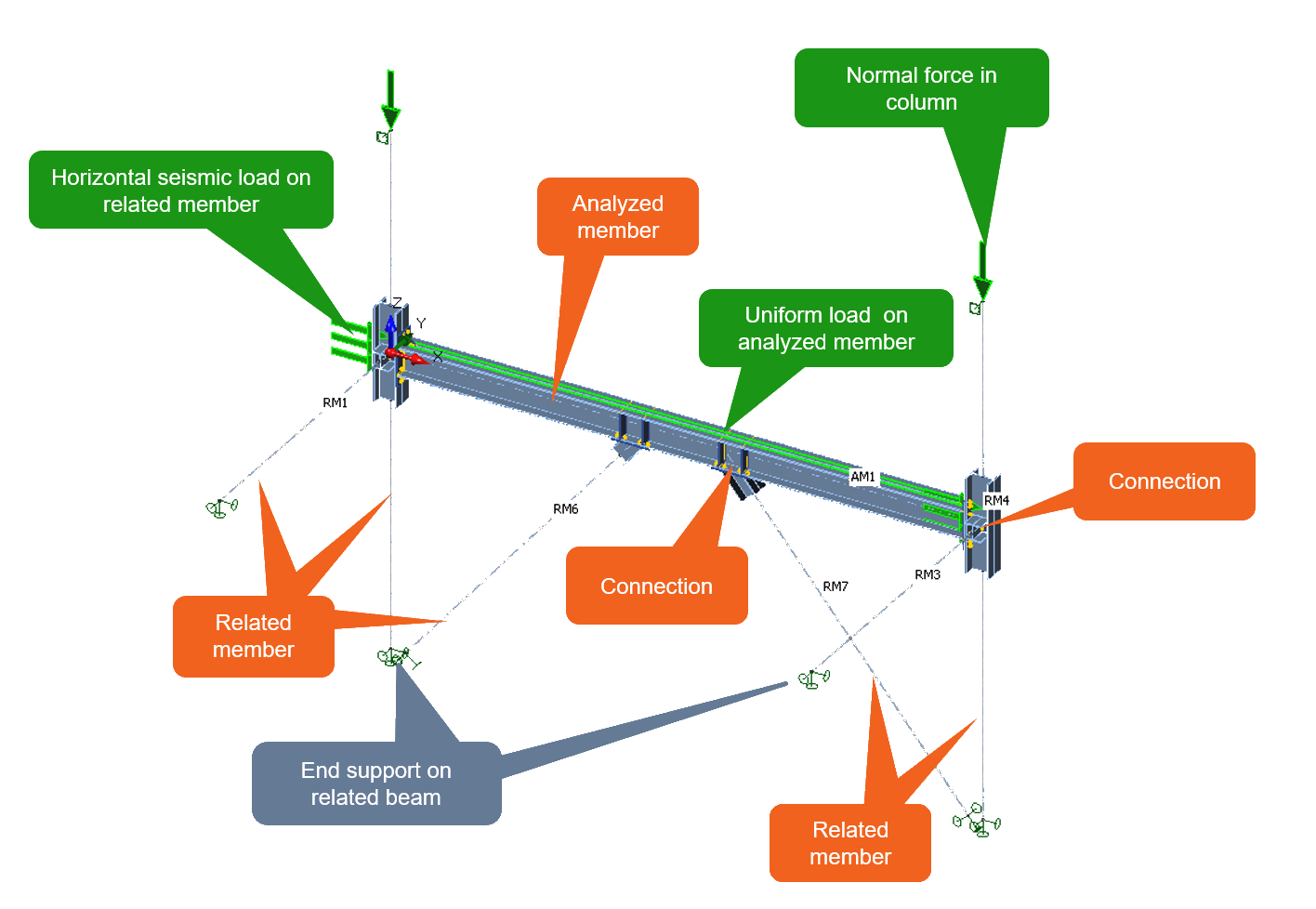

IDEA StatiCa Member model organizasyonu diğer IDEA StatiCa uygulamalarından biraz farklıdır, ancak yine de CBFEM yaklaşımına uymaktadır. Temel tanımları inceleyelim.

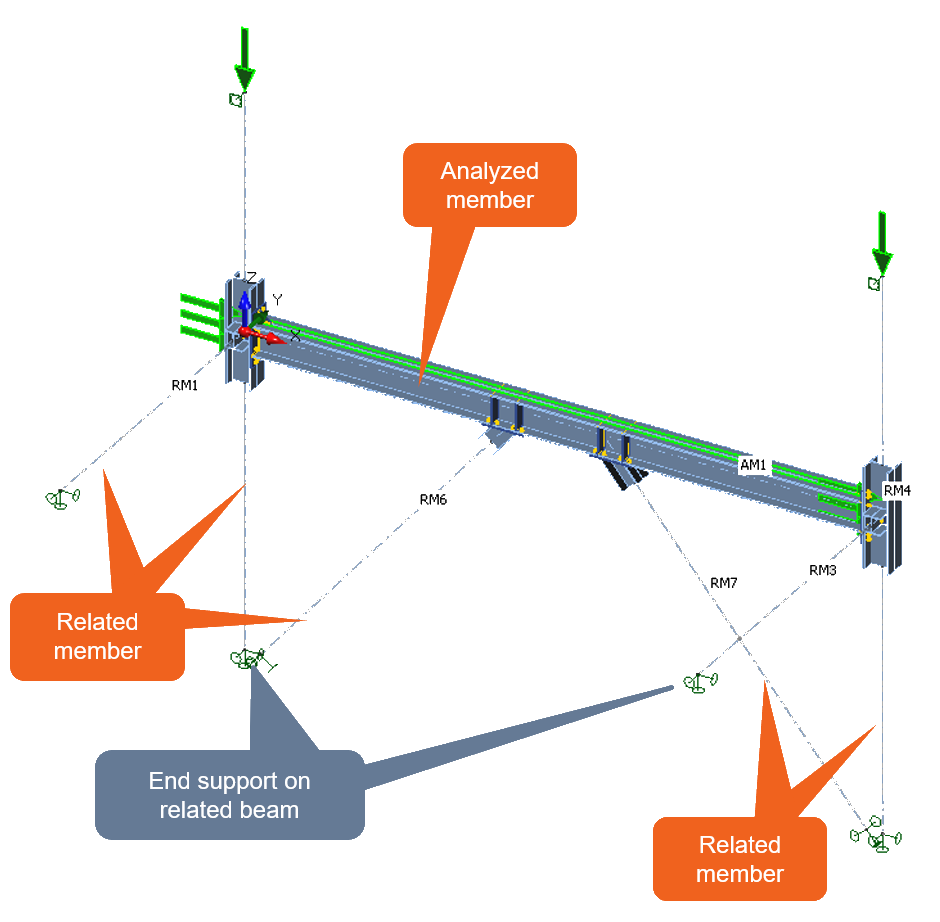

Analiz edilen eleman, analiz edilmesi amaçlanan ve ilgilendiğimiz yapı parçasıdır. İlgili elemanlar ise analiz edilen elemana bağlı olan diğer tüm elemanlardır. İlgili elemanlar, analiz edilen eleman ile ortak birleşim noktalarına sahiptir.

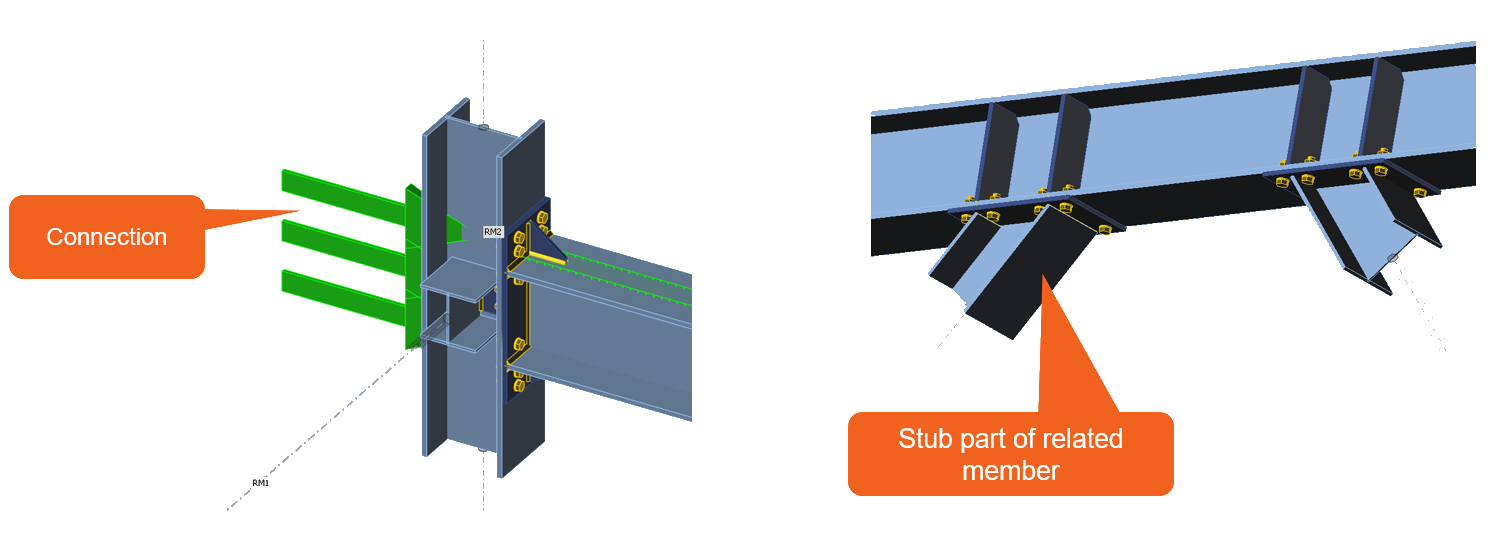

Analiz edilen eleman ile ilgili elemanlar arasındaki birleşimler, birleşim tasarımı ile tanımlanır.

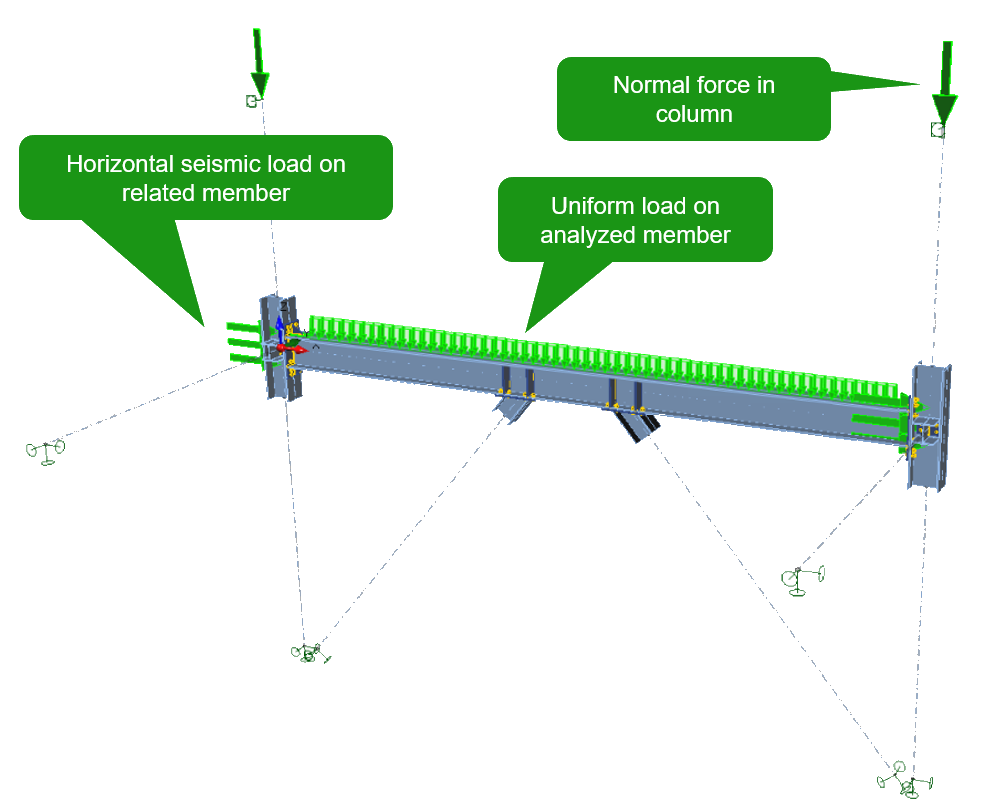

Yükler çeşitli şekillerde tanımlanabilir. Temel olarak iki olasılık ayırt edilebilir: İç kuvvetler ve uygulanan yükler. İç kuvvetler, ilgili bir elemanın ucunda tanımlanabilir. Uygulanan yükler ise analiz edilen eleman veya ilgili elemanlar üzerinde düzgün yayılı yük olarak tanımlanabilir.

Modelin tüm bu parçaları tanımlandığında, Member organizasyonu tamamlanmış olur.

Model iş akışının tüm açıklaması IDEA StatiCa Member için Teorik Arka Plan bölümünde açıklanmaktadır.
