IDEA Member中GMNIA结果与解析解的对比
1. 目标
本文旨在验证 IDEA Member 软件中 GMNIA（含缺陷的几何和材料双重非线性分析）模块。将 IDEA Member 的计算结果与 EN 1993-1-1 [1] 中受压柱的解析解进行对比。
2. 模型描述
共分析了 24 个独立工况以验证 GMNIA 模块。所有工况均采用相同的截面 HEB 200 和相同的钢材等级 S 355。研究了四种不同的边界条件（FF；PP；FP；FF），每种边界条件下柱的相对长细比取不同值（0.5；1.0；1.5）。对两个主轴方向的屈曲承载力均进行了验证。
图 1：用于验证的各种边界条件
所有工况按以下方式命名："FR_0.5_Y"，其中"FR"表示边界条件，"0.5"表示相对长细比，"Y"表示屈曲轴。
3. 初始缺陷
采用三种方法计算受压柱的初始缺陷，分别命名为 A、B 和 C。
方法 A – 依据 EN 1993-1-1:2005，表 5.1
表 1：构件初始弓形缺陷设计值 e0/L
方法 B – 依据 prEN 1993-1-1:2020 第二稿 [2]，第 5.3.3.1 条
\[ \frac{e_0}{L}=\frac{α}{ε} \beta \]
其中：
- e0 – 初始缺陷
- α – 取决于相关屈曲曲线的缺陷系数，依据 1993-1-1 表 6.1 [1]
\[\varepsilon = \sqrt{\frac{235}{f_y}}\]
- fy – 柱屈服强度 [MPa]
- β – 参考相对弓形缺陷，依据表 2
- L – 构件长度
表 2：参考相对弓形缺陷
方法 C – EUGLI（等效唯一整体和局部初始缺陷）法，依据 EN 1993-1-1:2005 [1]，第 5.3.2 (11) 条。
\[ e_0=\alpha (\bar \lambda - 0.2) \frac{M_{Rk}}{N_{Rk}} \]
其中
- e0 – 初始缺陷
- α – 取决于相关屈曲曲线的缺陷系数，依据 1993-1-1 表 6.1 [1]
- \( \bar \lambda \)– 构件相对长细比
- NRk – 截面轴力特征承载力
- MRk – 截面弯矩特征承载力
然后根据构件在弹性屈曲模态形状初始缺陷下的弯矩响应对该初始缺陷进行调整。
表 3：初始缺陷计算结果 – y-y 轴
表 4：初始缺陷计算结果 – z-z 轴
4. 解析解
采用 EN 1993-1-1 [1] 第 6.3 条的方法计算柱的屈曲承载力：
\[ N_{cr} = \frac{\pi ^2 E I}{L_{cr}^2} \]
\[ \bar \lambda = \sqrt{\frac{A f_y}{N_{cr}}} \]
\[ \phi = 0.5 \left [1 + \alpha \left (\bar \lambda - 0.2 \right ) + \bar \lambda ^2 \right] \]
\[ \chi = \frac{1}{\phi + \sqrt{\phi^2 - \bar \lambda ^2}} \]
\[ N_{b,Rd} = \frac{\chi A f_y}{\gamma_{M1}} \]
5. 结果
将 IDEA Member 的极限承载力（对应初始缺陷 A、B、C）与轧制截面的解析值（EN）及不含腹板-翼缘圆角的截面表示（Ew）进行对比。
5.1 强轴屈曲
强轴屈曲结果汇总于下表。
表 5：承载力计算结果 – y-y 轴
图表 1：承载力计算结果 – y-y 轴
图表 2：承载力对比结果 – y-y 轴
GMNIA 结果相对于欧洲规范解偏于保守。这在一定程度上是由 IDEA Member 中的截面建模方式引起的，该影响低于 2%，如上图中蓝色柱值所示。
初始缺陷的选取对最终承载力影响显著。方法 C 仅略偏保守（< 4%），而方法 A 和 B 与欧洲规范解析解相比，承载力低 10–16%。

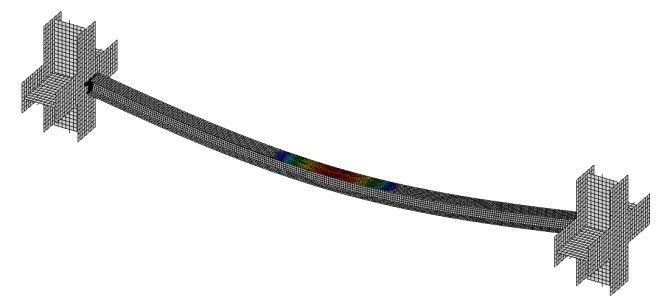

图 2：柱 PP_1.0_Y 在承载力极限状态下的状态及翼缘塑性应变
5.2. 弱轴屈曲
弱轴屈曲结果汇总于下表。
表 6：承载力计算结果 – z-z 轴
图表 3：承载力计算结果 – z-z 轴
图表 4：承载力对比结果 – z-z 轴
同样，结果相对于欧洲规范解偏于保守。截面建模的影响低于 2%，如上图中蓝色柱值所示。
按方法 C 选取的初始缺陷仅给出略偏保守的结果（< 6%），而方法 A 和 B 与欧洲规范解析解相比，承载力低 10–26%。
6. 参考文献
[1] EN 1993-1-1: Eurocode 3: 钢结构设计 – 第 1-1 部分：一般规则及建筑规则，CEN，2005。
[2] prEN 1993-1-1: Eurocode 3: 钢结构设计 – 第 1-1 部分：一般规则及建筑规则，第二稿，CEN，2017。
